Номер по Госреестру СИ: 87817-22
87817-22 Трансформаторы тока
(ТВ)
Назначение средства измерений:
Трансформаторы тока ТВ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 29.12.2022
Срок свидетельства -
Номер записи - 189809
ID в реестре СИ - 1404744
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТВ-220/25У2, ТВ-220/25 У2, ТВ-220/25, ТВ-220-IУ2, ТВ-220 I У2, ТВ 220-I У2, нет, Без модификации,
Производитель
Изготовитель - ПО "Уралэлектротяжмаш"
Страна - РОССИЯ
Населенный пункт - г. Свердловск
Уведомление о начале осуществления предпринимательской деятельности - Да
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Статистика
Кол-во поверок - 54
Выдано извещений - 0
Кол-во периодических поверок - 48
Кол-во средств измерений - 30
Кол-во владельцев - 10
Усредненный год выпуска СИ - 1978
МПИ по поверкам - 1166 дн.
Приказы РСТ, где упоминается данный тип СИ
№3275 от 2022.12.26 ПРИКАЗ_Об утверждении типов средств измерений (28)
№51 от 2025.01.14 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Трансформаторы тока (ТВ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ПО "Уралэлектротяжмаш"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
64842-16 |
Трансформаторы тока, ТНДМ-110, ТНД-110 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ |
4 года |
|
64846-16 |
Трансформаторы тока, ТДУ-220 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ |
4 года |
|
71792-18 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
71960-18 |
Трансформаторы тока, ТВ-220 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
73516-18 |
Трансформаторы тока, ТВ-110-50 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
76146-19 |
Трансформаторы тока, ТДУ-110 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
77291-20 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
77923-20 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
78147-20 |
Трансформаторы тока, ТВ-220 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
79883-20 |
Трансформаторы тока, ТВУ-110-50 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
80233-20 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
81643-21 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
81685-21 |
Трансформаторы тока, ТВДМ-35 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
82258-21 |
Трансформаторы тока, ТВ-220 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
82932-21 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
83587-21 |
Трансформаторы тока, ТОЛ 10 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
84775-22 |
Трансформаторы тока, ТВД-35 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
85687-22 |
Трансформаторы тока, ТВ-220 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
85675-22 |
Трансформаторы тока, ТВУ-110-50 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
87437-22 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
87817-22 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
88249-23 |
Трансформаторы тока, ТОЛ 10 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
88274-23 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
91360-24 |
Трансформаторы тока, ТВ ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
|
93248-24 |
Трансформаторы тока, ТОЛ 10 02.1 ПО "Уралэлектротяжмаш" (РОССИЯ г. Свердловск) |
ОТ МП |
4 года |
Отчет IS_4 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной области измерений. Отчет позволяет оперативно выделить лидеров рынка в конкретной области измерений, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую область измерений, год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Кто поверяет Трансформаторы тока (ТВ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОСЕРВИС" (RA.RU.311269) | 12 | 0 | 12 | 0 | 9 | 0 | 9 | |||
| ООО "УК СТС" (RA.RU.312198) | 6 | 6 | 0 | 0 | 0 | 0 | 0 | |||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 6 | 0 | 6 | 0 | 3 | 0 | 3 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 18 | 0 | 18 | 0 | 18 | 0 | 18 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Трансформаторы тока (ТВ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательПО «Уралэлектротяжмаш»
Адрес: г. Свердловск, ул. Фронтовых Бригад, д. 22
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Трансформаторы тока представляют собой тороидальный магнитопровод из электротехнической стали, на который равномерно намотана вторичная обмотка. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформаторов тока.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К настоящему типу средств измерений относятся трансформаторы тока следующих модификаций ТВ-220-25, ТВ-220/25, ТВ-220/25 У2, ТВ 220-I У2, которые отличаются друг от друга значениями номинального первичного и вторичного тока, номинальной вторичной нагрузки и классом точности.
К трансформаторам тока данного типа относятся следующие модификации:
-
- ТВ-220-25 зав. № 998-1, 998-2, 998-3, 1164-1, 1164-2, 1164-3, 1179-1, 1179-2, 1179-3;
-
- ТВ-220/25 зав. № 1972-1, 1972-2, 1972-3, 1953-3, 1953-2, 1953-1, 2107-1, 2107-2, 2107-3;
-
- ТВ-220/25 У2, зав. № 2572-1, 2572-2, 2572-3, 2442-1, 2442-2, 2442-3, 2487-1, 2487-2, 2487-3;
-
- ТВ 220-I У2, зав. № 2798-1, 2798-2, 2798-3, 3447-1, 3447-2, 3447-3, 3775-1, 3775-2, 3775-3, 3791-1, 3791-2, 3791-3.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

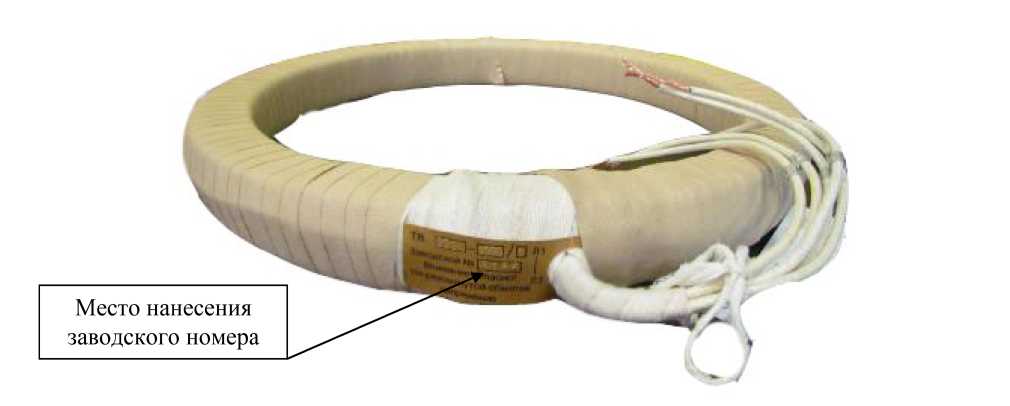

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Рисунок 1. Общий вид средства измерений с указанием места нанесения заводского номера
Пломбирование трансформаторов тока не предусмотрено.
Таблица 1.1 - Метрологические характеристики трансформаторов тока ТВ-220-25
|
Наименование характеристики |
Значение для заводских номеров | |
|
998-1, 998-2, 998-3 |
1164-1, 1164-2, 1164-3, 1179-1, 1179-2, 1179-3 | |
|
Номинальный первичный ток Ином, А |
1000 |
2000 |
|
Номинальный вторичный ток Ином, А |
5 |
1 |
|
Номинальная частота £юм, Гц |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
1 |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
50 |
30 |
Таблица 1.2 - Метрологические характеристики трансформаторов тока ТВ-220/25
|
Наименование характеристики |
Значение для заводских номеров | |
|
1972-1, 1972-2, 1972-3 |
1953-3, 1953-2, 1953-1, 2107-1, 2107-2, 2107-3 | |
|
Номинальный первичный ток Ьном, А |
600 |
1000 |
|
Номинальный вторичный ток Ином, А |
5 |
5 |
|
Номинальная частота £юм, Гц |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
20 |
Таблица 1.3 - Метрологические характеристики трансформаторов тока ТВ-220/25 У2
|
Наименование характеристики |
Значение для заводских номеров | |
|
2572-1, 2572-2, 2572-3 |
2442-1, 2442-2, 2442-3, 2487-1, 2487-2, 2487-3 | |
|
Номинальный первичный ток 11ном, А |
600 |
1000 |
|
Номинальный вторичный ток Ъном, А |
5 |
5 |
|
Номинальная частота Гном, Гц |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
20 |
Таблица 1.4 - Метрологические характеристики трансформаторов тока ТВ 220-I У2
|
Наименование характеристики |
Значение для заводских номеров | ||
|
2798-1, 2798-2, 2798-3, 3447-1, 3447-2, 3447-3 |
3775-1, 3775-2, 3775-3, |
3791-1, 3791-2, 3791-3 | |
|
Номинальный первичный ток 11ном, А |
1000 |
750;1000 |
750;1000 |
|
Номинальный вторичный ток Ъном, А |
5 |
5 |
5 |
|
Номинальная частота Гном, Г ц |
50 |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
0,5 |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
20 |
15; 20 |
15; 30 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +40 |
