Сведения о средстве измерений: 64846-16 Трансформаторы тока

Номер по Госреестру СИ: 64846-16
64846-16 Трансформаторы тока
(ТДУ-220)

Назначение средства измерений:
Трансформаторы тока ТДУ-220 предназначены для преобразования силы переменного тока и передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в электрических установках переменного тока частотой 50 Гц.

сертификация программного обеспечения

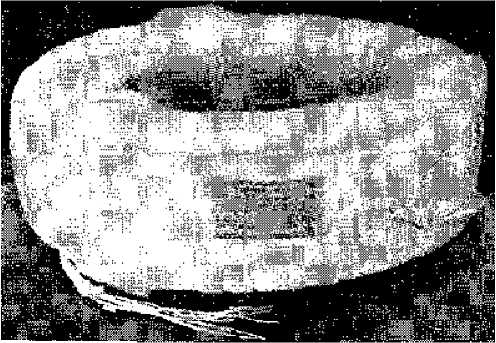

Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 156148
ID в реестре СИ - 378548
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да

Модификации СИ

ТДУ-220, нет модификации,

Производитель

Изготовитель - ПО "Уралэлектротяжмаш"
Страна - РОССИЯ
Населенный пункт - г. Свердловск
Уведомление о начале осуществления предпринимательской деятельности - Да
