Сведения о средстве измерений: 88111-23 Каналы измерения тестового акустического сигнала

Номер по Госреестру СИ: 88111-23
88111-23 Каналы измерения тестового акустического сигнала
(МСШЕ.411135.001)

Назначение средства измерений:
Каналы измерения тестового акустического сигнала МСШЕ.411135.001 (далее -измерители) предназначены для измерений уровня звукового давления (далее - УЗД) при проведении специальных исследований технических средств и помещений.

сертификация программного обеспечения
Внешний вид. Каналы измерения тестового акустического сигнала, http://oei-analitika.ru рисунок № 1
Внешний вид.
Каналы измерения тестового акустического сигнала
Рисунок № 1
Внешний вид. Каналы измерения тестового акустического сигнала, http://oei-analitika.ru рисунок № 2
Внешний вид.
Каналы измерения тестового акустического сигнала
Рисунок № 2
Внешний вид. Каналы измерения тестового акустического сигнала, http://oei-analitika.ru рисунок № 3
Внешний вид.
Каналы измерения тестового акустического сигнала
Рисунок № 3
Внешний вид. Каналы измерения тестового акустического сигнала, http://oei-analitika.ru рисунок № 4
Внешний вид.
Каналы измерения тестового акустического сигнала
Рисунок № 4

Общие сведения

Дата публикации - 02.02.2023
Срок свидетельства - 01.02.2028
Номер записи - 190083
ID в реестре СИ - 1405552
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет. Количество средств измерений собственника по группам измерений и производителям

Цель отчета:
Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.

Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.

Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.

Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№237 от 2023.02.01 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Каналы измерения тестового акустического сигнала (МСШЕ.411135.001)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79487-20
02.11.2025
Системы измерительные автоматизированные, "Талис-НЧ-М2"
Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ") (РОССИЯ г. Москва)
ОТ
МП
1 год
86690-22
05.09.2027
Системы измерительные автоматизированные, "Тандем"
Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ") (РОССИЯ г. Москва)
ОТ
МП
1 год
88111-23
01.02.2028
Каналы измерения тестового акустического сигнала, МСШЕ.411135.001
Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ") (РОССИЯ г. Москва)
ОТ
МП
1 год
88887-23
20.04.2028
Антенны логопериодические, ЛПА-2000
Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ") (РОССИЯ г. Москва)
ОТ
МП
2 года
94747-25
26.02.2030
Генераторы сигналов низкочастотные, ГСНЧ-20
Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ") (РОССИЯ г. Москва)
ОТ
МП
2 года

Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.

Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.

Площадь столицы составляет 1081 кв. км.

Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).

Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.

Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).

Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Каналы измерения тестового акустического сигнала (МСШЕ.411135.001)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Каналы измерения тестового акустического сигнала (МСШЕ.411135.001)

Организация, регион Стоимость, руб Средняя стоимость
ФБУ НИЦ ПМ-Ростест
Москва
35500 35500

Программное обеспечение

Для управления режимами работы измерителей и обработки измерительных сигналов применяется установленное ПО.

Идентификационным признаком ПО служит номер версии, который доступен для просмотра в меню.

В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция измерителей исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования измерителей.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

NoiseMeas.exe

Номер версии (идентификационный номер) ПО

не ниже 1.2.4.12

Цифровой идентификатор ПО

-


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа МСШЕ.411135.001РЭ «Каналы измерения тестового акустического сигнала. Руководство по эксплуатации».


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к каналам измерения тестового акустического сигнала МСШЕ.411135.001

Приказ Росстандарта от 30 ноября 2018 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал»;

Каналы измерения тестового акустического сигнала. Технические условия. МСШЕ.411135.001ТУ.

Правообладатель

Общество с ограниченной ответственностью «Центр безопасности информации «МАСКОМ» (ООО «ЦБИ «МАСКОМ»)

ИНН 7729098893

Юридический адрес: 119607, г. Москва, Мичуринский пр-т, д. 27, корп. 2, подвал, пом. 48

Телефон/факс: +7 (495) 136-40-10

Web-сайт: https://www.mascom.ru

E-mail: mascom@mascom ru

Изготовитель

Общество с ограниченной ответственностью «Центр безопасности информации «МАСКОМ» (ООО «ЦБИ «МАСКОМ»)
ИНН 7729098893
Юридический адрес: 119607, г. Москва, Мичуринский пр-т, д. 27, корп. 2, подвал, пом. 48
Адрес места осуществления деятельности: 121596, г. Москва, ул. Горбунова, д. 2, стр.5 Телефон/факс: +7 (495) 136-40-10
Web-сайт: https://www.mascom.ru
E-mail: mascom@mascom ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru

Правообладатель

Общество с ограниченной ответственностью «Центр безопасности информации «МАСКОМ» (ООО «ЦБИ «МАСКОМ»)
ИНН 7729098893
Юридический адрес: 119607, г. Москва, Мичуринский пр-т, д. 27, корп. 2, подвал, пом. 48
Телефон/факс: +7 (495) 136-40-10
Web-сайт: https://www.mascom.ru
E-mail: mascom@mascom ru

Принцип действия измерителя основан на преобразовании внешнего звукового давления в электрический сигнал с помощью первичного измерительного преобразователя (микрофона измерительного), аналого-цифрового преобразования электрического сигнала в блоке БСП-М1 и обработке результатов измерений на ПЭВМ с помощью специального программного обеспечения (далее - ПО).

Измеритель состоит из блока БСП-М1, микрофона измерительного, калибратора акустического, специального ПО и комплекта кабелей.

Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится способом трафаретной печати на блок БСП-М1 в месте, указанном на рисунке 2. Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на блок БСП-М1 в месте, указанном на рисунке 2.

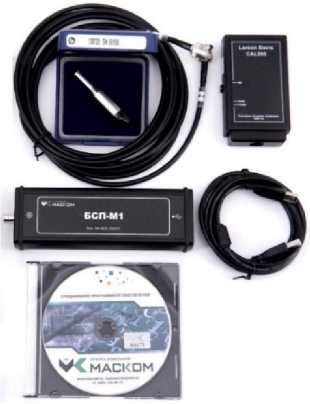

Общий вид измерителей представлен на рисунке 1. Места нанесения пломбировки от несанкционированного доступа представлены на рисунке 2. Пломбирование осуществляется клеймением винтового соединения в торцевой части.

Внешний вид. Каналы измерения тестового акустического сигнала (МСШЕ.411135.001), http://oei-analitika.ru

Рисунок 1 - Общий вид измерителей

Внешний вид. Каналы измерения тестового акустического сигнала (МСШЕ.411135.001), http://oei-analitika.ru

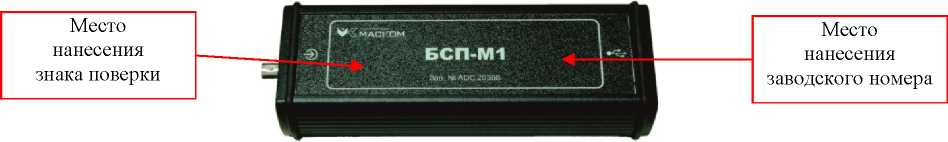

Место пломбировки от несанкционированного доступа

Внешний вид. Каналы измерения тестового акустического сигнала (МСШЕ.411135.001), http://oei-analitika.ru

Место пломбировки от несанкционированного доступа

Внешний вид. Каналы измерения тестового акустического сигнала (МСШЕ.411135.001), http://oei-analitika.ru

Рисунок 2 - Место нанесения пломбировки от несанкционированного доступа и место нанесения заводского номера


Таблица 4 - Комплектность измерителя

Наименование

Обозначение

Количество

1 Канал измерения тестового акустического сигнала в составе:

МСШЕ.411135.001

1 шт.

1.1 Блок

БСП-М1

1 шт.

1.2 Микрофон измерительный

130F20 или 130E20

1 шт.

1.3 Источник калиброванного звукового давления с адаптером

CAL200 или

Защита-К

1 шт.

1.4 Кабель микрофонный

КМ-К

1 шт.

1.5 Кабель интерфейсный

USB A-B

1 шт.

1.6 Программная оболочка «Шепот-Лайт»

МСШЕ.503300.031

1 шт.

Продолжение таблицы 4

Наименование

Обозначение

Количество

2 Руководство по эксплуатации

МСШЕ.411135.001РЭ

1 шт.

3 Паспорт

МСШЕ.411135.001ПС

1 шт.

4 Программная оболочка «Шепот-Лайт». Формуляр

МСШЕ.503300.031ФО

1 шт.

5 Программная оболочка «Шепот-Лайт». Руководство пользователя

МСШЕ.503300.031РП

1 шт.

6 Методика поверки

-

1 экз.

7 Дополнительное оборудование*:

7.1 Держатель микрофона

-

1 шт.

7.2 Штатив для микрофона

-

1 шт.

7.3 Транспортная упаковка

-

1 шт.

* Опция


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений УЗД, дБ (исх. 20 мкПа)

от 20 до 120

Пределы допускаемой относительной погрешности измерений УЗД на частоте 1 кГц, дБ

±1

Диапазон рабочих частот, Г ц

от 100 до 11200

Пределы допускаемого отклонения от линейности частотной характеристики, дБ

от 100 до 10000 Гц

±1

свыше 10000 до 11200 Гц

±1,2

Чувствительность микрофона по свободному полю, мВ/Па, не менее

10

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры, мм, не более:

- блок БСП-М1

ширина

62

высота

37

длина

175

- микрофон измерительный 130F20

диаметр

12,7

длина

66,8

- микрофон измерительный 130E20

диаметр

12,7

длина

66,6

- калибратор акустический CAL200

ширина

64

высота

26

длина

106

- калибратор акустический Защита-К

ширина

65

высота

45

длина

120

Масса, г, не более:

- блокБСП-М1

400

- микрофон измерительный 130F20

26

- микрофон измерительный 130E20

26

- калибратор акустический CAL200

156

- калибратор акустический Защита-К

200

Параметры электрического питания

от шины USB

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

от +15 до +25

- относительная влажность окружающего воздуха, %

от 30 до 80

- атмосферное давление, кПа

от 95 до 107
