Сведения о средстве измерений: 94747-25 Генераторы сигналов низкочастотные

Номер по Госреестру СИ: 94747-25
94747-25 Генераторы сигналов низкочастотные
(ГСНЧ-20)

Назначение средства измерений:
Генераторы сигналов низкочастотные ГСНЧ-20 (далее - генераторы) предназначены для формирования электрических сигналов синусоидальной формы.

сертификация программного обеспечения
Внешний вид. Генераторы сигналов низкочастотные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Генераторы сигналов низкочастотные
Рисунок № 1
Внешний вид. Генераторы сигналов низкочастотные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Генераторы сигналов низкочастотные
Рисунок № 2

Общие сведения

Дата публикации - 26.02.2025
Срок свидетельства - 26.02.2030
Номер записи - 196541
ID в реестре СИ - 1423817
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Генератор сигналов низкочастотный ГСНЧ-20,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - MV_4 Бытовые счетчики воды (эталоны организаций по областям измерений)

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке бытовых счетчиков воды. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№387 от 2025.02.26 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Генераторы сигналов низкочастотные (ГСНЧ-20)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79487-20
02.11.2025
 Системы измерительные автоматизированные, "Талис-НЧ-М2"
Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
86690-22
05.09.2027
 Системы измерительные автоматизированные, "Тандем"
Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
88111-23
01.02.2028
 Каналы измерения тестового акустического сигнала, МСШЕ.411135.001
Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
88887-23
20.04.2028
 Антенны логопериодические, ЛПА-2000
Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ") (РОССИЯ г. Москва) 		ОТ
МП 		2 года
94747-25
26.02.2030
 Генераторы сигналов низкочастотные, ГСНЧ-20
Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ") (РОССИЯ г. Москва) 		ОТ
МП 		2 года
Отчет - MV_9 Эталоны организации (отчет для экспертов федеральной службы по аккредитации)

Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.

В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.

Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.

Стоимость 200 руб. или по подписке

Кто поверяет Генераторы сигналов низкочастотные (ГСНЧ-20)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО НПК "ЭТАЛОН-ТЕСТ"
(RA.RU.311710)
  • Генератор сигналов низкочастотный ГСНЧ-20
    		•  2 2 2 0 0 0 0 0

    Стоимость поверки Генераторы сигналов низкочастотные (ГСНЧ-20)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение «ГСНЧ-20» предназначено для управления режимами работы генераторов в процессе проведения измерений, отображения состояния генератора. Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик генераторов за пределы допускаемых значений.

    Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.

    Таблица 1 -

    обеспечения (ПО)

    данные

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    ГСНЧ-20

    Номер версии (идентификационный номер) ПО

    1.1.24.7

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации и на формуляр типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 2 «Использование по назначению» руководства по эксплуатации МСШЕ.468769.006РЭ.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

    Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 -Ю"1 до 2^109 Гц»;

    МСШЕ.468769.006ТУ «Генератор сигналов низкочастотный ГСНЧ-20. Технические условия».

    Правообладатель

    безопасности информации

    г. муниципальный округ

    безопасности информации

    г. муниципальный округ

    Общество с ограниченной ответственностью «Центр «МАСКОМ» (ООО «ЦБИ «МАСКОМ»)

    ИНН 7729098893

    Юридический адрес: 129090, г. Москва, вн. тер.

    Красносельский, пер. Живарёв, д.. 8, стр. 3, помещ. 1/5

    Телефон/факс: +7 (495) 136-40-10

    E-mail: mascom@mascom.ru

    Web-сайт: https://www.mascom.ru

    Изготовитель


    Общество с ограниченной ответственностью «Центр «МАСКОМ» (ООО «ЦБИ «МАСКОМ») ИНН 7729098893 Юридический адрес: 129090, г. Москва, вн. тер. Красносельский, пер. Живарёв, д.. 8, стр. 3, помещ. 1/5
    Адрес места осуществления деятельности: 121596, г. Москва, ул. Горбунова, д. 2, стр. 5 Телефон/факс: +7 (495) 136-40-10
    E-mail: mascom@mascom.ru
    Web-сайт: https://www.mascom.ru

    Испытательный центр

    Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
    Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
    Телефон: +7 (495) 544-00-00
    Факс: +7 (499)124-99-96
    E-mail: info@rostest.ru
    Web-сайт: https://www.rostest.ru/

    Правообладатель

    безопасности информации
    г. муниципальный округ
    безопасности информации
    г. муниципальный округ
    Общество с ограниченной ответственностью «Центр «МАСКОМ» (ООО «ЦБИ «МАСКОМ»)
    ИНН 7729098893
    Юридический адрес: 129090, г. Москва, вн. тер.
    Красносельский, пер. Живарёв, д.. 8, стр. 3, помещ. 1/5
    Телефон/факс: +7 (495) 136-40-10
    E-mail: mascom@mascom.ru
    Web-сайт: https://www.mascom.ru

    Генераторы представляют собой малогабаритные моноблочные приборы, подключаемые по интерфейсу USB к внешнему персональному компьютеру, на котором предустановлено специальное программное обеспечение для управления режимами работы, отправления команд и получения информации о состоянии генератора.

    Принцип действия генераторов основан на технологии прямого цифрового синтеза, позволяющего получать стабильные сигналы синусоидальной формы с низким коэффициентом нелинейных искажений в звуковом диапазоне частот. Питание генераторов осуществляется через интерфейс USB от персонального компьютера.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Заводской номер, идентифицирующий каждый экземпляр средства измерений и состоящий из четырёх цифр, наносится методом лазерной гравировки на верхнюю панель генератора.

    Для предотвращения несанкционированного доступа генераторы имеют пломбы на местах установки соединительных винтов корпуса.

    Общий вид генераторов, место для нанесения заводского номера и места пломбировки представлены на рисунках 1 - 2.

    Место нанес ег заводского номера

    Внешний вид. Генераторы сигналов низкочастотные (ГСНЧ-20), http://oei-analitika.ru

    Место пломбировки

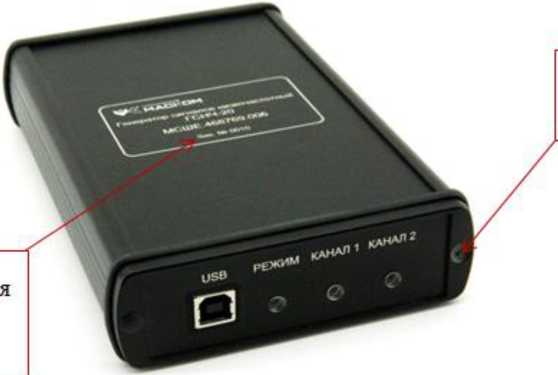

    Рисунок 1 - Общий вид, передняя панель, место нанесения заводского номера и место пломбировки

    Внешний вид. Генераторы сигналов низкочастотные (ГСНЧ-20), http://oei-analitika.ru

    Место пломбировки

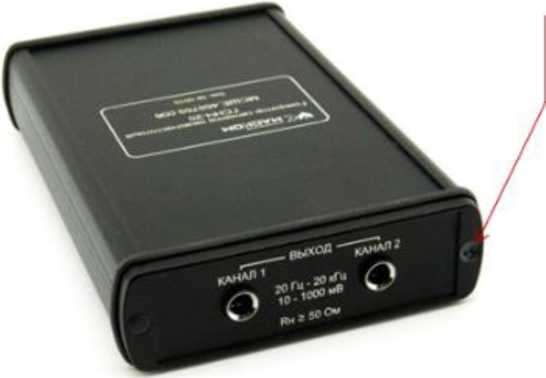

    Рисунок 2 - Общий вид, тыльная панель и место пломбировки


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Генератор сигналов низкочастотный ГСНЧ-20

    МСШЕ.468769.006

    1 шт.

    Кабель USB-A - USB-B

    -

    1 шт.

    Аудиокабель

    Jack 6,3 моно - вилка RCA

    -

    2 шт.

    Переходник

    Jack 3,5 стерео - 2 гнезда RCA

    -

    1 шт.

    Переходник

    Jack 6,3 стерео - 2 гнезда RCA

    -

    1 шт.

    Переходник

    Jack 3,5 моно - гнездо RCA

    -

    2 шт.

    Переходник

    Jack 6,3 моно - гнездо RCA

    -

    2 шт.

    Наименование

    Обозначение

    Количество

    Переходник штекер BNC - гнездо RCA

    -

    2 шт.

    Транспортная укладка

    -

    1 шт.

    Программа управления генератором «ГСНЧ-20»

    -

    1 шт.

    Генератор сигналов низкочастотный

    ГСНЧ-20. Руководство по эксплуатации

    МСШЕ.468769.006РЭ

    1 экземпляр

    Генератор сигналов низкочастотный ГСНЧ-20. Формуляр

    МСШЕ.468769.006ФО

    1 экземпляр

    Управляющая ПЭВМ1

    -

    1 шт.

    1 - по запросу заказчика


    Таблица 2 -

    Наименование характеристики

    Значение

    Диапазон установки частоты, Гц

    от 20 до 20000

    Пределы допускаемой относительной погрешности установки частоты

    ±1^10-3

    Диапазон выходного электрического напряжения (СКЗ) на нагрузке 50 Ом, В

    от 0,01до 1,00

    Пределы допускаемой относительной погрешности установки выходного электрического напряжения, В

    ±(0,05^иуст + 0,001)*

    Уровень гармоник в выходном сигнале по отношению к уровню основного сигнала, дБн**, не более

    -50

    Суммарные гармонические искажения, %, не более

    0,5

    Неравномерность уровня сигнала относительно уровня на частоте 1 кГц, дБ, не более

    ±0,3

    Примечания:

    * иуст - установленное на генераторе значение электрического напряжения, В; ** дБн - уровень гармонических составляющих относительно основного сигнала.

    Таблица 3 - Технические

    Наименование характеристики

    Значение

    Количество каналов

    2

    Габаритные размеры (ширина х высота х длина), мм, не более

    110 х 36 х 185

    Масса, кг, не более

    0,35

    Рабочие условия эксплуатации:

    • - температура окружающей среды, °С:

    • - относительная влажность, %, не более

    от +10 до +35

    80
