Сведения о средстве измерений: 88195-23 Вычислители

Номер по Госреестру СИ: 88195-23
88195-23 Вычислители
(УВП-280Г)

Назначение средства измерений:
Вычислители УВП-280Г (далее - вычислители) предназначены для измерений и преобразований в цифровое значение выходных электрических сигналов от первичных преобразователей расхода (расходомеров) или счетчиков газа (далее - ПР), температуры, давления, разности давлений. При наличии в составе вычислителей первичных преобразователей (датчиков) температуры, давления, разности давлений газа и температуры окружающей среды вычислители выполняют измерения и преобразования физических параметров в соответствующее цифровое значение. По значениям расхода и объема газа, температуры и давления газа, а также других условно-постоянных параметров газа (состав газа и др.), вычислители производят вычисления расхода и объема газа, приведенного к стандартным условиям.

Внешний вид. Вычислители, http://oei-analitika.ru рисунок № 1

Внешний вид.
Вычислители
Рисунок № 1

Внешний вид. Вычислители, http://oei-analitika.ru рисунок № 2

Внешний вид.
Вычислители
Рисунок № 2

Внешний вид.
Вычислители
Рисунок № 3

Внешний вид. Вычислители, http://oei-analitika.ru рисунок № 4

Внешний вид.
Вычислители
Рисунок № 4

Внешний вид. Вычислители, http://oei-analitika.ru рисунок № 5

Внешний вид.
Вычислители
Рисунок № 5

Внешний вид. Вычислители, http://oei-analitika.ru рисунок № 6

Внешний вид.
Вычислители
Рисунок № 6

Внешний вид. Вычислители, http://oei-analitika.ru рисунок № 7

Внешний вид.
Вычислители
Рисунок № 7

Внешний вид. Вычислители, http://oei-analitika.ru рисунок № 8

Внешний вид.
Вычислители
Рисунок № 8

Внешний вид. Вычислители, http://oei-analitika.ru рисунок № 9

Внешний вид.
Вычислители
Рисунок № 9

Общие сведения

Дата публикации - 10.02.2023
Срок свидетельства - 07.02.2028
Номер записи - 190185
ID в реестре СИ - 1405717
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года - для вычислителей УВП-280Г1, 4 года - для вычислителей УВП-280Г2
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "Специализированное конструкторское бюро "ПРОМАВТОМАТИКА" (ООО "СКБ "ПРОМАВТОМАТИКА")
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности -

RB_3 Справочник реагентов ФГИС «АРШИН»

Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.

Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.

Бесплатный

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№271 от 2023.02.07 ПРИКАЗ_Об утверждении типов средств измерений (17)

№2999 от 2024.12.17 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)

№524 от 2025.03.18 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Вычислители (УВП-280Г)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Специализированное конструкторское бюро "ПРОМАВТОМАТИКА" (ООО "СКБ "ПРОМАВТОМАТИКА")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
53503-13 27.04.2028	Вычислители, УВП-280 Общество с ограниченной ответственностью "Специализированное конструкторское бюро "ПРОМАВТОМАТИКА" (ООО "СКБ "ПРОМАВТОМАТИКА") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	4 года
88195-23 07.02.2028	Вычислители, УВП-280Г Общество с ограниченной ответственностью "Специализированное конструкторское бюро "ПРОМАВТОМАТИКА" (ООО "СКБ "ПРОМАВТОМАТИКА") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	3 года - для вычислителей УВП-280Г1, 4 года - для вычислителей УВП-280Г2
94103-24 17.12.2029	Контроллеры , ПЛК-166.М2И Общество с ограниченной ответственностью "Специализированное конструкторское бюро "ПРОМАВТОМАТИКА" (ООО "СКБ "ПРОМАВТОМАТИКА") (РОССИЯ г. Москва, г. Зеленоград)	ОТ МП	4 года

OR_3 Приказы Росстандарта — сводная аналитика

Назначение. Этот отчет — сводная аналитика по публикациям приказов Росстандарта. Он помогает быстро оценить общий объем и ритм выпусков, увидеть актуальность данных и ключевые показатели за текущий год, не погружаясь в первичную таблицу.

KPI и динамика. В верхних карточках показаны базовые метрики: первая и последняя даты публикаций, общее число приказов, количество уникальных типов и YTD. Блок графиков раскрывает ежедневную динамику (столбцы) с 7-дневной скользящей средней (линия) и кумулятивный итог, что позволяет отследить всплески и общий тренд.

Сезонность и структура. Теплокарта «год × месяц» подсвечивает сезонные пики, а распределение по дням недели показывает рабочие паттерны публикаций. Сравнение YTD vs LYTD по ISO-неделям помогает сопоставить темп с прошлым годом, а диаграммы по типам приказов и тематикам (по ключевым словам заголовков) дают представление о содержательной структуре потока.

Контроль качества и списки. Таблицы выделяют «пиковые дни», возможные дубликаты номеров в пределах года, самые длинные разрывы между публикациями и последние 50 записей; это упрощает проверку качества и оперативный мониторинг. Для заголовков оценивается их заполненность и длина, а все таблицы интерактивны: доступны поиск, сортировка и пагинация.

Бесплатный

Кто поверяет Вычислители (УВП-280Г)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические

Стоимость поверки Вычислители (УВП-280Г)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

В вычислителях применяется встроенное программное обеспечение (ПО). ПО имеет разделение на метрологически значимую часть ПО и метрологически незначимую часть ПО.

Программное обеспечение вычислителей предназначено для обработки измерительной информации от первичных преобразователей расхода, датчиков температуры, давления, разности давлений, индикации результатов измерений на показывающем устройстве, сохранения результатов измерений и изменения настроек вычислителя в архивах, формирования выходных цифровых сигналов, настройки и проведения диагностики вычислителей.

Вычислители имеют минутный, часовой, суточный и месячный архивы для хранения базы данных зарегистрированных параметров и событий.

В вычислителях обеспечивается защита от несанкционированного доступа к запрограммированным параметрам. Защита реализуется при помощи пломбируемой защитной планки на лицевой панели прибора и системы паролей.

Производится вычисление цифрового идентификатора программного обеспечения и вывод его значения на показывающее устройство вычислителя.

Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и сохранённых данных.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	UVP280G
Номер версии (идентификационный номер) ПО	V1.XX*
Цифровой идентификатор ПО	AE14F1A8
Алгоритм вычисления цифрового идентификатора	CRC32
где Х = 0 - 9

Знак утверждения типа

наносится на лицевую панель вычислителей методом фотопечати и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Сведения о методиках измерений

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

КГПШ.407374.002 ТУ. Вычислители УВП-280Г. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «Специализированное конструкторское бюро «ПРОМАВТОМАТИКА» (ООО «СКБ «ПРОМАВТОМАТИКА»)

ИНН 7735079338

Адрес: 124498, г. Москва, г. Зеленоград, Георгиевский пр-т. д.5, эт. 5, пом.1, комн.78

Изготовитель

Общество с ограниченной ответственностью «Специализированное конструкторское бюро «ПРОМАВТОМАТИКА» (ООО «СКБ «ПРОМАВТОМАТИКА»)
ИНН 7735079338
Адрес: 124498, г. Москва, г. Зеленоград, Георгиевский пр-т. д.5, эт. 5, пом.1, комн.78 Телефон: (495) 221-91-65
Е-mail: root@skbpa.ru
Web-сайт: www.skbpa.ru

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru

Правообладатель

Принцип действия вычислителей состоит в измерении температуры, давления и расхо-да/объема газа в рабочих условиях, вычислении коэффициента сжимаемости газа в зависимости от его компонентного состава с последующим вычислением расхода и объема газа, приведенного к стандартным условиям.

Вычислители имеют две модификации УВП-280Г1 и УВП-280Г2, которые отличаются наличием в их составе датчиков.

Вычислители УВП-280Г1 имеют в своем составе датчик температуры и датчик давления. Датчик давления может иметь встроенное или выносное исполнение. Дополнительно в состав вычислителя УВП-280Г1 могут входить датчик разности давлений и/или датчик температуры окружающего воздуха.

В составе вычислителей УВП-280Г2 датчики отсутствуют.

Вычислители изготавливаются в алюминиевом корпусе с показывающим устройством и кнопками управления. Внутри корпуса вычислителей расположены электронные платы с процессором и внутренней памятью с программным обеспечением, элементы питания, клеммы для подключения сигналов счетчика газа, датчиков давления и разности давлений, датчиков температуры газа и окружающего воздуха, датчика состояния (внешнего вмешательства), внешних интерфейсов.

В качестве датчиков могут применяться средства измерений со следующими выходными сигналами:

- ПР с импульсным выходным сигналом с частотой следования импульсов до 10 Гц;
- ПР с частотным выходным сигналом до 10 кГц (при питании вычислителя от внешнего источника питания);
- датчики температуры с номинальной статической характеристикой (далее НСХ) преобразования Pt500, 500П, Pt100, 100П по ГОСТ 6651-2009, подключаемые по четырехпроводной схеме;
- датчики абсолютного/избыточного давления с цифровым выходом или аналоговым выходным сигналом напряжения;
- датчики разности давлений с цифровым выходом или аналоговым выходным сигналом напряжения.

Вычислители обеспечивают выполнение следующих функций:

- преобразование импульсных или частотных сигналов, получаемых от ПР в цифровое значение расхода и объема газа в рабочих условиях;
- проверку наличия несанкционированного вмешательства в работу ПР путем сравнения основного и дублирующего выходного импульсного сигнала ПР и проверку сигнала состояния ПР;
- преобразование сигналов от датчика давления газа, датчика разности давлений на счетчике газа, датчика температуры газа и датчика температуры окружающей среды в цифровое значение измеряемого параметра (вычислители УВП-280Г2);
- измерение давления и температуры газа (вычислители УВП-280Г1);
- преобразование сигналов от датчиков разности давлений на счетчике газа и температуры окружающей среды в цифровое значение измеряемого параметра (при отсутствии соответствующих датчиков в составе вычислителя УВП-280Г1) или измерение соответствующего параметра (при наличии этих датчиков в составе вычислители УВП-280Г1);
- вычисление расхода и объема газа, приведенного к стандартным условиям;
- ввод условно-постоянного значения барометрического давления;
- ввод условно-постоянных констант, описывающих характеристики газа (состав газа и др^.);
- обработка, отображение и хранение результатов измерений, вычислений в минутных, часовых, суточных архивах с глубиной не менее 365 суток;
- фиксация нештатных ситуаций и действий оператора, сохранение этих сообщений в архивах за период не менее 365 суток;
- программирование параметров измерительного комплекса при подключении персонального компьютера со специализированным ПО или с помощью кнопок управления вычислителя;
- прием/передача информации по интерфейсам USB, RS-232, RS-485, по оптическому интерфейсу и беспроводному каналу Bluetooth.

Вычислители определяют коэффициент сжимаемости для следующих газов:

- природного газа по ГОСТ 30319.2-2015, ГОСТ 30319.3-2015 и ГОСТ Р 8.662-2009;
- влажного нефтяного газа по ГСССД МР 113-2003;
- сухого воздуха по ГСССД МР 242-2015;
- умеренно-сжатых газовых смесей по ГСССД МР 118-2005;
- чистых газов (азота, ацетилена, кислорода, диоксида углерода, аммиака, аргона и водорода) по ГСССД МР 134-2007;
- гелиевого концентрата по ГСССД МР 232-2014;
- природного газа по ISO 20765-2:2015 (алгоритм GERG-2008);
- влажных газовых смесей по ГСССД МР 273-2018.

Вычислители соответствуют требованиям ГОСТ Р 8.733-2011, ГОСТ Р 8.740-2011, ГОСТ 8.611-2013 к вычислительным устройствам, входящим в состав измерительных комплексов газа.

Вычислители выпускается с видом взрывозащиты «искробезопасная электрическая цепь», имеют маркировку взрывозащиты 1Ex ib IIB T4 Gb и могут устанавливаться во взрывоопасных зонах.

Общий вид вычислителей представлен на рисунках 1 и 2.

Маркировочная табличка c заводским номером в цифровом формате и другими основными данными выполняется лазерным гравированием на корпусе вычислителя.

Общий вид таблички представлен на рисунке 3. Нанесение знака поверки на средство измерений не предусмотрено.

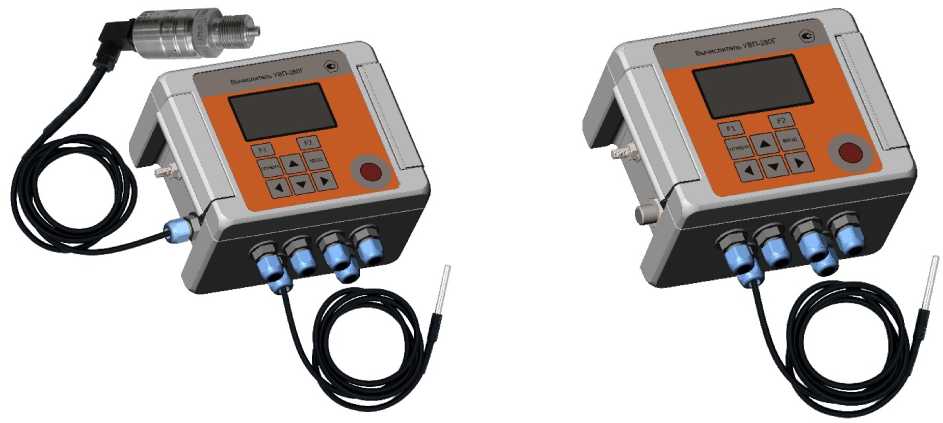

Внешний вид. Вычислители (УВП-280Г), http://oei-analitika.ru

а) с выносным датчиком давления

б) со встроенным датчиком давления

Рисунок 1. Вычислитель УВП-280Г1

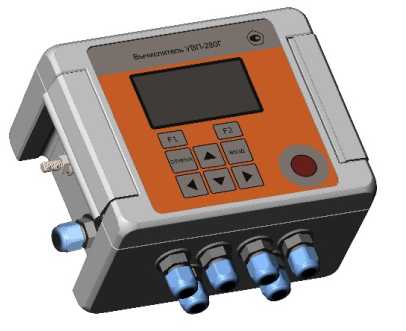

Рисунок 2. Вычислитель УВП-280Г2

СПЕЦИАЛИЗИРОВАННОЕ КОНСТРУКТОРСКОЕ БЮРО

ПРОМАВТОМАТИКА

ВЫЧИСЛИТЕЛЬ УВП-280Г2

КГПШ 407374.002

-40°С<Та<+60°С IP65

1Ех ib IIBT4 Gb

Ue=9B 1е<40 мА

ЕНЕ

СТВ № RU C-RU.BH02.В.00627/20

Сделано в России

серийный №;201102 дата выпуска: 11.2020

Рисунок 3. Общий вид маркировочной таблички

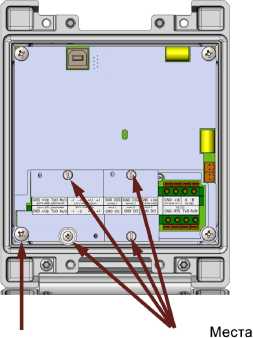

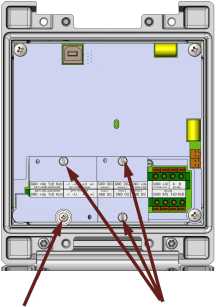

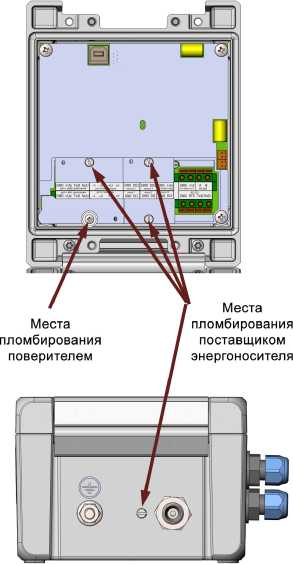

Места нанесения пломб представлены на рисунках 4 и 5.

Места пломбирования поверителем

Места пломбирования поставщиком энергоносителя

а) с выносным датчиком давления б) со встроенным датчиком давления

Рисунок 4. Вычислитель УВП-280Г1

Места пломбирования

пломбирования поставщиком

поверителем энергоносителя

Рисунок 5. Вычислитель УВП-280Г2

приведены в таблицах 2 - 4.

Таблица 2 - Метрологические характеристики модификации УВП-280Г1

Наименование характеристики	Значение
Верхний предел измерений давления Pmax, МПа: - абсолютного - избыточного	от 0,16 до 10 от 0.004 до 40
Нижний предел измерений давления, МПа: - абсолютного - избыточного	(0,2 - 0,5) Pmax 0,2- Pmax
Диапазон измерений температуры газа, °С	от -40 до +100
Диапазон измерений температуры окружающей среды, °С	от -40 до +60
Верхний предел измерений разности давлений, кПа	от 1 до 160
Нижний предел измерений разности давлений, кПа	0
Пределы допускаемой абсолютной погрешности при измерении количества импульсов, импульс	±1

Окончание таблицы 2.

Наименование характеристики	Значение
Пределы допускаемой относительной погрешности преобразования частотных сигналов в цифровое значение расхода в рабочих условиях, %	±0,05
Пределы допускаемой основной приведенной к диапазону измерений погрешности при измерении избыточного/абсолютного давления газа, %	±0,15
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности при измерении избыточного/абсолютного давления газа от влияния температуры окружающего воздуха, %	±0,02¹⁾, но не более ±0,06
Пределы допускаемой основной абсолютной погрешности при измерении температуры газа t, °С	±(0,25+0,002\|t\|)
Пределы допускаемой дополнительной абсолютной погрешности при измерении температуры газа от влияния температуры окружающего воздуха, °С	±0,025¹⁾
Пределы допускаемой основной приведенной к диапазону измерений погрешности при измерении разности давлений, %	±0,25; ±0,5
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности при измерении разности давлений от влияния температуры окружающего воздуха, %	±0,03¹⁾, но не более ±0,1 ±0,1¹⁾, но не более ±0,5
Пределы допускаемой основной абсолютной погрешности при измерении температуры окружающей среды, °С	±1
Пределы допускаемой дополнительной абсолютной погрешности при измерении температуры окружающей среды от влияния температуры окружающего воздуха, °С	±0,025¹⁾
Пределы допускаемой основной приведенной к диапазону погрешности преобразования напряжения (0,4 ... 2,0) В в цифровое значение разности давлений, %	±0,03
Пределы допускаемой дополнительной приведенной к диапазону погрешности преобразования напряжения (0,4 . 2,0) В в цифровое значение разности давлений от влияния температуры окружающего воздуха, %	±0,005¹⁾
Пределы допускаемой основной абсолютной погрешности преобразования сопротивления в цифровое значение температуры окружающей среды в зависимости от НСХ термопреобразователей, °С: - Pt500, 500П - Pt100, 100П	±0,1 ±0,2
Пределы допускаемой дополнительной абсолютной погрешности преобразования сопротивления в цифровое значение температуры окружающей среды от влияния температуры окружающего воздуха, °С	±0,025¹⁾
Пределы допускаемой относительной погрешности при вычислении объема/расхода газа, приведенного к стандартным условиям, %	±0,01 (±0,02²⁾)
Пределы допускаемой относительной погрешности измерения текущего времени, %	±0,02
Примечания: ¹⁾ - пределы погрешности на каждые 10 °С отклонения температуры окружающей среды от нормальных условий; ²⁾ - при вычислении коэффициента сжимаемости газа по ГСССД МР 113-2003.

Таблица 3 - Метрологические характеристики модификации УВП-280Г2

Наименование характеристики	Значение
Верхний предел измерений давления Pmax, МПа: - абсолютного - избыточного	от 0,16 до 10 от 0,004 до 40
Нижний предел измерений абсолютного/избыточного давления, МПа	от 0 до 0,9 Pmax
Диапазон измерений температуры газа, °С	от -200 до +850
Диапазон измерений температуры окружающей среды, °С	от -40 до +60
Верхний предел измерений разности давлений, кПа	от 1 до 160
Нижний предел измерений разности давлений, кПа	0
Пределы допускаемой абсолютной погрешности при измерении количества импульсов, импульс	±1
Пределы допускаемой относительной погрешности преобразования частотных сигналов в цифровое значение расхода газа в рабочих условиях, %	±0,05
Пределы допускаемой основной приведенной к диапазону погрешности преобразования выходного сигнала преобразователей давле-ния/разности давлений (0,4 .. .2,0) В в цифровое значение измеряемого параметра, %	±0,03
Пределы допускаемой дополнительной приведенной к диапазону погрешности преобразования выходного сигнала преобразователей дав-ления/разности давлений (0,4 .2,0) В в цифровое значение измеряемого параметра от влияния температуры окружающего воздуха, %	±0,005¹⁾
Пределы допускаемой основной абсолютной погрешности преобразования сопротивления в цифровое значение температуры га-за/окружающей среды в зависимости от НСХ термопреобразователей сопротивления, °С: - Pt500, 500П - Pt100, 100П	±0,1 ±0,2
Пределы допускаемой дополнительной абсолютной погрешности преобразования сигналов сопротивления в цифровое значение температуры газа/окружающей среды от влияния температуры окружающего воздуха, °С	±0,025¹⁾
Пределы допускаемой относительной погрешности при вычислении массы/массового расхода, объема/объемного расхода газа, приведенного к стандартным условиям, %	±0,02²⁾ ±0,01
Пределы допускаемой относительной погрешности измерения текущего времени, %	±0,02
Примечания: ¹⁾ - пределы погрешности на каждые 10 °С отклонения температуры окружающей среды от нормальных условий; ²⁾ - при вычислении коэффициента сжимаемости газа по ГСССД МР 113-2003.

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от -40 до +60

- верхнее значение относительной влажности при температуре +35 °С и ниже, %

Окончание таблица 4.

Наименование характеристики	Значение
Нормальные условия эксплуатации: - температура окружающей среды, °С - верхнее значение относительной влажности при температуре +35 °С и ниже, %	от +15 до +25 80
Напряжение питания: - встроенное, В - от внешнего источника, В	2 батареи 3,6 В 9,0 ±0,9
Степень защиты оболочки по ГОСТ 14254-2015	IP65
Габаритные размеры (ДхШхГ), мм, не более	170x155x95
Масса, кг, не более	2
Средняя наработка на отказ, ч, не менее	100000

Техническая поддержка
