Номер по Госреестру СИ: 94103-24
94103-24 Контроллеры
(ПЛК-166.М2И)
Назначение средства измерений:
Контроллеры ПЛК-166.М2И (далее - контроллеры) предназначены для измерений унифицированных токовых сигналов, обработки частотных и импульсных сигналов, сигналов состояния от первичных измерительных преобразователей, формирования сигналов управления технологическим оборудованием по заданным алгоритмам, а также приема и передачи информации по каналам связи в автоматизированных системах управления технологическими процессами (АСУ ТП), системах автоматизированного контроля и управления нефтегазодобычей и в автономных автоматизированных системах управления и мониторинга.
Внешний вид.
Контроллеры
Рисунок № 1
Общие сведения
Дата публикации - 18.12.2024
Срок свидетельства - 17.12.2029
Номер записи - 195923
ID в реестре СИ - 1421963
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ПЛК-166.М2И, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Специализированное конструкторское бюро "ПРОМАВТОМАТИКА" (ООО "СКБ "ПРОМАВТОМАТИКА")
Страна - РОССИЯ
Населенный пункт - г. Москва, г. Зеленоград
Уведомление о начале осуществления предпринимательской деятельности -
Cправочник методик поверки составлен по данным реестра "Утверждённые типы средств измерений" ФГИС АРШИН, содержит более 28 тыс. записей и постоянно пополняется.
В качестве идентификатора методики в справочнике используется номер средства измерений в ФГИС АРШИН. Кроме данного справочника в системе "ОЕИ аналитика" присутствует справочник методик поверки, отсутствующих в ФГИС, который пополняется силами сотрудников сервиса.
Бесплатный
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№3000 от 2024.12.17 ПРИКАЗ_Об утверждении типов средств измерений (27)
Наличие аналогов СИ: Контроллеры (ПЛК-166.М2И)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Специализированное конструкторское бюро "ПРОМАВТОМАТИКА" (ООО "СКБ "ПРОМАВТОМАТИКА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
53503-13 27.04.2028 |
Вычислители, УВП-280 Общество с ограниченной ответственностью "Специализированное конструкторское бюро "ПРОМАВТОМАТИКА" (ООО "СКБ "ПРОМАВТОМАТИКА") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
|
88195-23 07.02.2028 |
Вычислители, УВП-280Г Общество с ограниченной ответственностью "Специализированное конструкторское бюро "ПРОМАВТОМАТИКА" (ООО "СКБ "ПРОМАВТОМАТИКА") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
3 года - для вычислителей УВП-280Г1, 4 года - для вычислителей УВП-280Г2 |
|
94103-24 17.12.2029 |
Контроллеры , ПЛК-166.М2И Общество с ограниченной ответственностью "Специализированное конструкторское бюро "ПРОМАВТОМАТИКА" (ООО "СКБ "ПРОМАВТОМАТИКА") (РОССИЯ г. Москва, г. Зеленоград) |
ОТ МП |
4 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Кто поверяет Контроллеры (ПЛК-166.М2И)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АСУМС" (RA.RU.312418) | 4 | 4 | 4 | 0 | 0 | 4 | 4 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 2 | 2 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Контроллеры (ПЛК-166.М2И)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) состоит из системного ПО и прикладного ПО.
Системное ПО имеет разделение на метрологически значимую часть и метрологически незначимую часть ПО.
Системное ПО обеспечивает обработку сигналов от первичных преобразователей, функционирование прикладного программного обеспечения, индикацию полученных и вычисленных параметров, формирование выходных сигналов, настройку и проведение диагностики контроллеров, взаимодействие с контроллерами расширения.
изготовления и
Системное ПО устанавливается в контроллер в процессе его недоступно для изменений в процессе эксплуатации.
соответствии
в
с ГОСТ Р МЭК 61131-3 и загружается в память контроллера для исполнения. Прикладное ПО в процессе эксплуатации может быть защищено паролем.
Вывод идентификационных данных системного ПО производится на показывающем устройстве контроллера при его включении.
Идентификационные данные системного ПО приведены в таблице 1.
Прикладное ПО разрабатывается пользователем
Таблица 1 -
обеспечения
данные системного
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
plc166 |
|
Номер версии (идентификационный номер) ПО |
1.XX* |
|
Цифровой идентификатор ПО |
FF15F2B7 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
|
где Х = 0 - 9 | |
Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных данных.
Уровень защиты системного ПО «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2.4 руководства по эксплуатации КГПШ 466514.036РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1 • 10-16 до 100 А»;
КГПШ 466514.036 ТУ Контроллеры ПЛК-166.М2И. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Специализированное конструкторское бюро «ПРОМАВТОМАТИКА» (ООО «СКБ «ПРОМАВТОМАТИКА»)
ИНН 7735079338
Юридический адрес: 124498, г. Москва, г. Зеленоград, Георгиевский пр-кт, д. 5, эт. 5, помещ. 1, ком. 78
Телефон: (495) 221-91-65
Е-mail: root@skbpa.ru
Web-сайт: www.skbpa.ru
Изготовитель
Общество с ограниченной ответственностью «Специализированное конструкторское бюро «ПРОМАВТОМАТИКА» (ООО «СКБ «ПРОМАВТОМАТИКА»)ИНН 7735079338
Адрес: 124498, г. Москва, г. Зеленоград, Георгиевский пр-кт, д. 5, эт. 5, помещ. 1, ком. 78
Телефон: (495) 221-91-65
Е-mail: root@skbpa.ru
Web-сайт: www.skbpa.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Специализированное конструкторское бюро «ПРОМАВТОМАТИКА» (ООО «СКБ «ПРОМАВТОМАТИКА»)ИНН 7735079338
Юридический адрес: 124498, г. Москва, г. Зеленоград, Георгиевский пр-кт, д. 5, эт. 5, помещ. 1, ком. 78
Телефон: (495) 221-91-65
Е-mail: root@skbpa.ru
Web-сайт: www.skbpa.ru
Принцип действия контроллеров основан на преобразовании входных сигналов, получаемых от первичных преобразователей различных физических величин в цифровое значение, обработке этих цифровых значений по загруженной пользователем прикладной программе, выдаче сигналов управления.
Контроллеры изготавливаются в пластиковом корпусе для монтажа на DIN - рейку или для настенного монтажа (при установке на корпус монтажных кронштейнов, поставляемых по дополнительному заказу).
На лицевой панели контроллеров расположены графический индикатор и 8 - ми кнопочная клавиатура. На верхней и нижней сторонах корпуса расположены клеммы для подключения первичных преобразователей и интерфейсных сигналов, разъемы для подключения цепей питания и внешних устройств. На верхней стороне корпуса расположен разъем для подключения внешнего USB-Flash накопителя для сохранения или получения данных прикладным ПО. На корпусе также расположены два светодиода для индикации рабочего состояния и индикации передачи данных.
Контроллеры имеет следующие типы портов связи: USB, Ethernet, RS-232, RS-485 и «Радиостанция» с помощью которых реализуются следующие функции:
-
- работа с программой конфигурирования;
-
- объединение контроллера ПЛК-166.М2И и контроллеров расширения в локальную сеть;
-
- подключение внешних интеллектуальных устройств и датчиков, имеющих протокол MODBUS;
-
- подключение радиостанции для работы по радиоканалу по протоколу v.23;
-
- связь с системами верхнего уровня.
Контроллеры позволяют увеличить количество входов/выходов различного типа путем подключения к ним контроллеров расширения КР-Д16А8.М2, КР-8Р.М2, КР-4А.М2, ПИК3.01 (далее - контроллеры расширения).
Контроллеры обеспечивают работу с первичными преобразователями, имеющими цифровые выходные активные и пассивные сигналы и унифицированные выходные токовые сигналы.
Контроллеры реализуют следующие функции:
-
- измерение входных токовых сигналов;
-
- обработку импульсных и частотных сигналов;
-
- определение состояния цифровых входов;
-
- логическую обработку входных данных и выдачу сигналов управления в соответствии с прикладным программным обеспечением;
-
- обмен информацией с внешним оборудованием по цифровым каналам связи;
-
- хранение настроек в энергонезависимой памяти;
-
- работу часов реального времени.
Контроллеры обеспечивают самодиагностику в фоновом режиме и индикацию рабочего состояния на светодиоде «Контроль», индикацию передачи данных в сеть телемеханики на светодиоде «Маркер».
Взаимодействие пользователя с контроллером осуществляется при помощи персонального компьютера с программой локального пульта ЛП-USB.
Контроллеры предназначены для эксплуатации вне взрывоопасных зон.
Пломбирование контроллеров не предусмотрено.

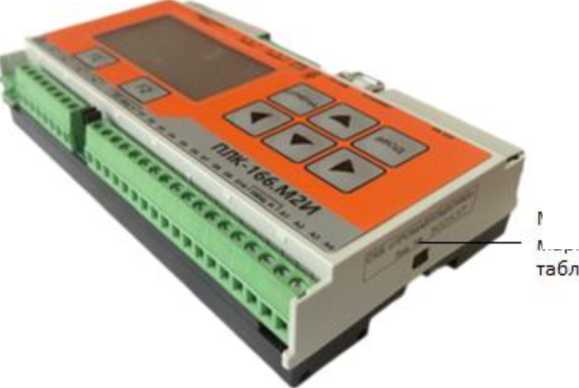

Общий вид контроллеров представлен на рисунке 1.
Рисунок 1 - Контроллер ПЛК- 166.М2И
Место нанесения маркировочной ички
Заводской номер контроллера в цифровом формате наносится на маркировочную табличку на корпусе контроллера. Внешний вид маркировочной таблички с заводским номером представлен на рисунке 2, место нанесения маркировочной таблички указано на рисунке 1.
СКБ ”ПРОМАВТОМАТИКА”
Зав.№ 302540Рисунок 2 - Внешний вид маркировочной таблички
Нанесение знака поверки на средство измерений не предусмотрено.
Таблица 4 - Комплектность
измерений
|
Наименование |
Обозначение |
Кол-во |
Прим. |
|
Контроллер ПЛК-166.М2И |
1 | ||
|
Руководство по эксплуатации |
КГПШ 466514.036РЭ |
На сайте skbpa.ru | |
|
Паспорт |
КГПШ 466514.036ПС |
1 | |
|
Кабель для подключения к порту USB (USB2.0 A-B) |
КГПШ 466514.004-03 |
1 | |
|
Разъем для подключения радиостанции |
DB9M |
1 | |
|
Программа локального пульта ЛП-USB |
КГПШ 466514.004ПО |
1 |
На сайте skbpa.ru |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Количество цифровых входов |
10 |
|
Количество аналоговых входов 0-5 мА, 0-20 мА, 4-20 мА, 20-4 мА |
4 |
|
Количество выходов управления |
4 |
|
Пределы основной абсолютной погрешности преобразования входных токовых сигналов в цифровое значение, мА |
±0,2 |
|
Пределы дополнительной абсолютной погрешности преобразования входных токовых сигналов в цифровое значение от влияния температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, мА |
±0,05 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от -40 до +60 |
|
- верхнее значение относительной влажности воздуха без конденсации, % |
95 |
|
Нормальные условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 |
|
- верхнее значение относительной влажности воздуха без конденсации, % |
80 |
|
Напряжение питания, В: - переменный ток с частотой 50±1 Гц |
от 100 до 264 |
|
- постоянный ток |
от 21 до 30 |
|
Количество интерфейсов: - USB |
1 |
|
- Ethernet |
1 |
|
- RS-232 |
1 |
|
- RS-485 |
2 |
|
- «Радиостанция» |
1 |
|
Потребляемая мощность, Вт, не более |
5 |
|
Габаритные размеры (ДхШхГ), мм, не более |
180x109x33 |
|
Масса, кг, не более |
0,4 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет |
12 |
