Номер по Госреестру СИ: 88233-23
88233-23 Расходомеры-счётчики газа ультразвуковые
(ALTOSONIC V12)
Назначение средства измерений:
Расходомеры-счётчики газа ультразвуковые ALTOSONIC V12 (далее - счетчики) предназначены для измерений объёмного расхода и объёма различных неагрессивных и агрессивных, сухих и влажных газов, в том числе природного и нефтяного газов, транспортируемых по трубопроводам при взаимных расчетах между поставщиком и потребителем, а также при технологических операциях.
Внешний вид.
Расходомеры-счётчики газа ультразвуковые
Рисунок № 1
Внешний вид.
Расходомеры-счётчики газа ультразвуковые
Рисунок № 2
Внешний вид.
Расходомеры-счётчики газа ультразвуковые
Рисунок № 3
Внешний вид.
Расходомеры-счётчики газа ультразвуковые
Рисунок № 4
Внешний вид.
Расходомеры-счётчики газа ультразвуковые
Рисунок № 5
Общие сведения
Дата публикации - 21.02.2023
Срок свидетельства - 16.02.2028
Номер записи - 190267
ID в реестре СИ - 1405924
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, ALTOSONIC V12,
Производитель
Изготовитель - Фирма "KROHNE Altometer"
Страна - НИДЕРЛАНДЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет сводную информацию в части оснащенности средствами поверки аккредитованных организаций.
По каждой аккредитованной организации в динамике по годам приводятся данные по количеству таких средств средств поверки, как СИ в качестве эталонов, эталоны единиц величин, стандартные образцы, ГЭТ и средства измерений.
Кроме того, приводятся несколько графиков, показывающих общую картину с средствами поверки в стране.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№359 от 2023.02.16 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Расходомеры-счётчики газа ультразвуковые (ALTOSONIC V12)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "KROHNE Altometer"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14243-94 01.11.1999 |
Расходомеры магнитно-индукционные компактные для трубопроводов с Ду от 10 до 150 мм, ALTOFLUX K 480 AS-Ex Фирма "KROHNE Altometer" (НИДЕРЛАНДЫ ) |
2 года | |
|
18656-00 01.10.2005 |
Счетчики ультразвуковые, Altosonic-5 Фирма "KROHNE Altometer" (НИДЕРЛАНДЫ ) |
1 год | |
|
18656-04 06.11.2029 |
Счетчики ультразвуковые, Altosonic V (мод. Altosonic VM) Фирма "KROHNE Altometer" (НИДЕРЛАНДЫ ) |
ОТ МП |
3 года |
|
18656-99 01.09.2004 |
Счетчики ультразвуковые, Altosonic-5 Фирма "KROHNE Altometer" (НИДЕРЛАНДЫ ) |
1 год | |
|
27273-04 |
Счетчики ультразвуковые, Altosonic V Фирма "KROHNE Altometer" (НИДЕРЛАНДЫ ) |
1 год | |
|
27615-09 06.11.2029 |
Счетчики ультразвуковые, ALTOSONIC VR (мод. ALTOSONIC VMR) Фирма "KROHNE Altometer" (НИДЕРЛАНДЫ ) |
ОТ МП |
2 года |
|
40075-08 01.01.2014 |
Расходомеры электромагнитные с конвертерами сигналов, OPTIFLUX 1000 / 2000 / 4000 / 5000 / 6000 (расходомеры) IFC 010 / 040 / 100 / 300; TIDALFLUX 4110; OPTIFLUX 7080C (конвертеры) Фирма "KROHNE Altometer" (НИДЕРЛАНДЫ ) |
ОТ |
5 лет |
|
40125-08 |
Установка поверочная расходомерная, Flow Master Фирма "KROHNE Altometer" (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
44120-10 |
Мерник эталонный динамический, МЭД-2р Фирма "KROHNE Altometer" (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
45410-10 01.08.2015 |
Расходомеры ультразвуковые, UFM 3030 Фирма "KROHNE Altometer" (НИДЕРЛАНДЫ ) |
ОТ |
4 года |
|
47549-11 22.07.2021 |
Счетчики газа ультразвуковые, ALTOSONIC V12, ALTOSONIC V12-1 Фирма "KROHNE Altometer" (НИДЕРЛАНДЫ ) |
ОТ МП |
4 года |
|
48155-11 31.10.2016 |
Расходомеры ультразвуковые, OPTISONIC 6300, 6400 Фирма "KROHNE Altometer" (НИДЕРЛАНДЫ ) |
ОТ |
4 года |
|
68007-17 06.07.2022 |
Расходомеры-счетчики ультразвуковые, OPTISONIC 8300 Фирма "KROHNE Altometer" (НИДЕРЛАНДЫ ) |
ОТ МП |
4 года |
|
69169-17 |
Счетчики ультразвуковые, Altosonic V Фирма "KROHNE Altometer" (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
74915-19 29.04.2024 |
Расходомеры-счётчики электромагнитные, WATERFLUX Фирма "KROHNE Altometer" (НИДЕРЛАНДЫ ) |
ОТ МП |
5 лет |
|
82300-21 19.07.2026 |
Расходомеры-счётчики газа ультразвуковые, OPTISONIC Фирма "KROHNE Altometer" (НИДЕРЛАНДЫ ) |
ОТ МП |
5 лет |
|
88233-23 16.02.2028 |
Расходомеры-счётчики газа ультразвуковые, ALTOSONIC V12 Фирма "KROHNE Altometer" (НИДЕРЛАНДЫ ) |
ОТ МП |
4 года |
Отчёт «MM_5. Статистика по организациям, проводящим аттестацию МВИ ФГИС «Аршин»» показывает активность выбранной аттестующей организации с 2020 года. После выбора организации строятся ключевые показатели: дата первой и последней публикации, общее число аттестованных МВИ, доля статуса «Действует», число уникальных разработчиков (клиентов) и средний лаг от даты свидетельства до публикации.
Графики помогают увидеть динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), баланс «новых vs возвращающихся» разработчиков, топ-5 видов измерений по месяцам. Дополнительно показываются топ-10 разработчиков и топ-10 «методов измерений», а также тепловая карта «год×месяц». Блок качества данных отражает долю карточек с контактами разработчика, заполненность ключевых полей (величина, пределы, погрешность) и долю публикаций с лагом ≤7 и ≤30 дней.
Сравнение YTD/LYTD по ISO-неделям позволяет оперативно оценивать темп текущего года. Наводите курсор для подсказок, используйте меню на графиках для выгрузки таблиц/изображений и сопоставляйте метрики — так проще выявить сезонность, «узкие места» в сроках публикаций и приоритетные направления работы с разработчиками.
Кто поверяет Расходомеры-счётчики газа ультразвуковые (ALTOSONIC V12)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева» (RA.RU.311285) | РСТ | 2 | 1 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Расходомеры-счётчики газа ультразвуковые (ALTOSONIC V12)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
является встроенным. Счётчик содержит микропроцессор, который реализует при помощи программного обеспечения, состоящего из различных модулей, алгоритмы контроля работы счётчика и вычисления параметров газового потока.
Конфигурационные параметры защищены от преднамеренных и непреднамеренных изменений системой паролей с разграничением уровней доступа. Все изменения конфигурационных параметров сохраняются в нестираемой памяти. При этом сохраняется старое и новое значение изменяемого параметра, дата и время изменения параметра и идентификатор пользователя сделавшего изменения. Программное обеспечение счетчика вычисляет контрольную сумму файлов, расположенных в его памяти, при этом она зависит от конфигурационных параметров счетчика (диаметра, диапазона, и др.) По результатам первичной поверки (калибровки), вычисленная контрольная сумма записывается в паспорт прибора. Неизменность контрольной суммы при эксплуатации может быть проконтролирована через встроенный ЖК дисплей счетчика. При проведении периодической поверки (калибровки) контрольная сумма может измениться. Новая контрольная сумма указывается в паспорте счетчика.
Идентификационные данные программного обеспечения представлены в таблице 1
Таблица 1 Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
KAFKA KAFKA_V12 |
|
Номер версии (идентификационный номер) ПО |
2.0.0.0 2.0.0.1 2.0.0.2 2.0.0.3 |
|
Цифровой идентификатор ПО |
D4F94254 F0591D45 0EE46EDA 0x3834247E |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий», в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типа наносится на информационную табличку методом лазерной гравировки.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пп. 9.1 -9.4 «Принцип измерения» Руководства по эксплуатации «Расходомер-счетчик газа ультразвуковой ALTOSONIC V12»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 11 мая 2022 г. № 1133 №Об утверждении Государственной поверочной схемы для средств измерений объёмного и массового расхода газов»;
Техническая документация фирмы изготовителя «KROHNE Altometer», Нидерланды.
ПравообладательФирма «KROHNE Altometer», Нидерланды
Адрес: Kerkeplaat 12, 3313 LC Dordrecht Postbus 110, 3300 AC Dordrecht The Netherlands Телефон: +31 (0)76 71 12 017
Факс: +31 (0)76 71 12 005
Web-сайт: http://krohne.com
Изготовитель
Фирма «KROHNE Altometer», НидерландыАдрес: Kerkeplaat 12, 3313 LC Dordrecht Postbus 110, 3300 AC Dordrecht The Netherlands Телефон: +31 (0)76 71 12 017
Факс: +31 (0)76 71 12 005
Web-сайт: http://krohne.com
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон (факс): (843) 272-70-62, (843) 272-00-32
Web-cайт: www.vniir.org
Е-mail: office@vniir.org
Правообладатель
Фирма «KROHNE Altometer», НидерландыАдрес: Kerkeplaat 12, 3313 LC Dordrecht Postbus 110, 3300 AC Dordrecht The Netherlands Телефон: +31 (0)76 71 12 017
Факс: +31 (0)76 71 12 005
Web-сайт: http://krohne.com
Принцип работы счётчиков основан на время-импульсном методе измерений, при котором разность времени прохождения ультразвукового импульса в газе по направлению и против направления движения газа пропорциональна скорости (расходу) потока газа в трубопроводе.
Счетчики работают как при прямом, так и при обратном движении потока измеряемой среды в трубопроводе.
Конструктивно счетчики состоят из первичного преобразователя, в котором установлена серия акустических каналов и одного или двух преобразователей сигналов. Преобразователь сигналов крепится непосредственно на первичный преобразователь.
Первичный преобразователь счетчиков небольших типоразмеров изготавливается из цельной заготовки, поэтому в нём отсутствуют сварные швы. Первичный преобразователь счетчиков больших типоразмеров, как правило, представляет собой сварную конструкцию. При этом, корпус может быть выполнен из цельной заготовки.
При движении газа через счетчик измеряются интервалы времени прохождения ультразвуковых импульсов в акустических каналах. По результатам измерений определяется средняя скорость потока измеряемой среды через поперечное сечение первичного преобразователя счетчика. По средней скорости потока вычисляется расход и объем прошедшего через счетчик газа. Так же вычисляются параметры газового потока, возможно провести самодиагностику.
Счетчики имеют пять версий исполнения:
-
- ALTOSONIC V12 (стандартное исполнение): счетчик с одним преобразователем сигналов и шестью акустическими каналами/путями (пять измерительных каналов с отражающими дорожками и один диагностический канал).
-
- ALTOSONIC V12D(DB): счетчик с одним преобразователем сигналов и пятью акустическими измерительными каналами, возможно исполнение с диагностическим акустическим каналом и без (DB).
-
- ALTOSONIC V12T: счетчик с двумя преобразователями сигналов и первичными преобразователями расхода в одном корпусе.
-
- ALTOSONIC V12DT: счетчик, являющийся комбинацией V12D и V12T, возможно исполнение с диагностическими акустическими каналами и без них.
-
- ALTOSONIC V12 Check: счетчик с двумя преобразователями сигналов и шестью
акустическими каналами.

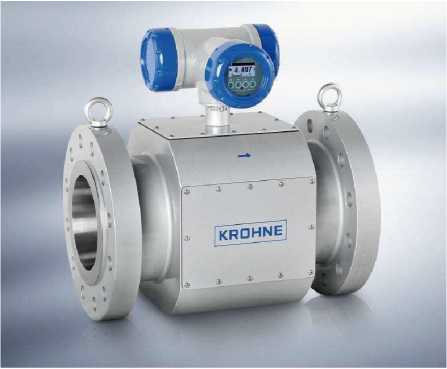

Общий вид счетчика приведен на рисунке 1а и 1б.
Рисунок 1a
Рисунок 1б

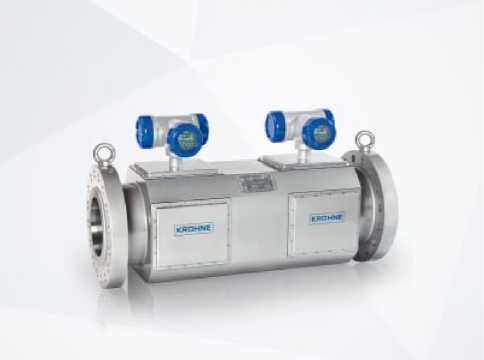

Общий вид счетчика ALTOSONIC Общий вид счетчика ALTOSONIC V12T
V12(V12D, V12DB) (V12DT)
Счетчик снабжён аппаратным переключателем, блокирующим всевозможные изменения в конфигурации (рис. 2).

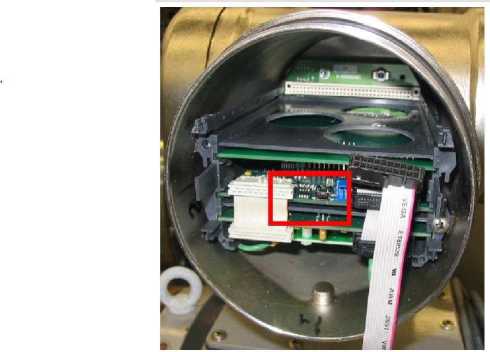

Рисунок 2 - Переключатели блокирующие доступ к настройке
счетчика
Кроме этого, корпус счетчика может быть опломбирован для исключения возможности доступа к внутренним компонентам прибора (Рисунок 3).

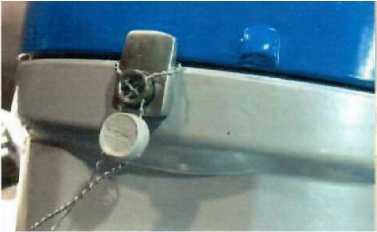

Рисунок 3 - Пломбирование корпуса счетчика
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер указывается на информационной табличке методом лазерной гравировки.
Формат нанесения заводского номера - буквенно-цифровой.
NL.C.29.004.A N0 43620
Altometer
Ризм.срвды/Тцзм.средм
Норны проектирования |
Материал корпуса |
Зависимость needy температурным классом, максимальной температурой измеряемой среды и температурой окружающей среды смотри 6 сертификате ТР ТС 012/2011 ПРЕДЧПРЕЖЕНИЕ - ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ

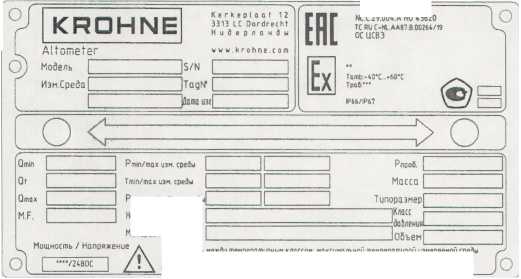

Рисунок 4 Информационная табличка
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
У словный диаметр |
от DN100 до DN1200 |
|
Диапазон расхода, м3/ч |
от 10 до 62000 |
|
Пределы допускаемой относительной погрешности измерений объема (объемного расхода) газа при проведении поверки на установке, % |
±0,5 |
|
Пределы допускаемой относительной погрешности измерений объема (объемного расхода) газа при проведении первичной поверки на установке и периодической поверке косвенным(имитационным) методом, % |
±0,7 |
|
Пределы допускаемой относительной погрешности измерений объема (объемного расхода) газа при проведении первичной поверки косвенным(имитационным) методом, % |
±1,0 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
24±12 |
|
Потребляемая мощность, Вт, не более
|
10 17 |
|
Входные / выходные сигналы:
|
до 10 от 4 до 20 RS-485 (Modbus), Ethernet |
|
Степень защиты, обеспечиваемая оболочкой (Код IP) по ГОСТ 14254-2015 |
IP66/IP67 |
|
Условия эксплуатации:
|
45 от -40 до +100 от -50 до +175 от -40 до +65 |
|
Средний срок службы, лет, не менее |
25 |
|
Габаритные размеры и масса |
Приведены в эксплуатационной документации |
|
Таблица 4 |
- Таблица диапазонов расхода | |||
|
DN |
Qmin |
Qmax | ||
|
Стандартный минимальный расход |
Расширенный минимальный расход (доступно только для Tgas<50 С) |
Стандартный максимальный расход |
Расширенный максимальный расход (доступно только с сенсорами G7.nn) | |
|
[м3/ч] |
[м3/ч] |
[м3/ч] |
[м3/ч] | |
|
100 |
12 |
10 |
775 |
1010 |
|
150 |
30 |
16 |
1800 |
2280 |
|
200 |
45 |
20 |
3100 |
4000 |
|
250 |
80 |
25 |
4300 |
6000 |
|
300 |
120 |
35 |
6400 |
8200 |
|
350 |
150 |
45 |
8100 |
10500 |
|
400 |
195 |
60 |
10100 |
13000 |
|
450 |
240 |
100 |
12400 |
16000 |
|
500 |
285 |
150 |
14700 |
19000 |
|
600 |
375 |
180 |
19400 |
25000 |
|
650 |
500 |
250 |
21700 |
28000 |
|
700 |
600 |
300 |
24800 |
32000 |
|
750 |
800 |
400 |
27100 |
35000 |
|
800 |
1026 |
440 |
30100 |
38000 |
|
850 |
1160 |
500 |
33100 |
41000 |
|
900 |
1300 |
560 |
36100 |
44000 |
|
950 |
1450 |
630 |
39100 |
47000 |
|
1000 |
1610 |
765 |
42100 |
50000 |
|
1050 |
1770 |
760 |
45100 |
53000 |
|
1100 |
1940 |
840 |
48100 |
56000 |
|
1150 |
2120 |
910 |
51100 |
59000 |
|
1200 |
2310 |
990 |
54100 |
62000 |
Допускается проводить поверку в одном из поддиапазонов. Точностные характеристики при этом не изменяются.
Таблица 5 - Настраиваемые поддиапазоны
|
Поддиапазон |
Диапазон объемного расхода |
|
Поддиапазон № 1 |
от Qmin до Qmax |
|
Поддиапазон № 2 |
от Qmin до 0,9Qmax |
|
Поддиапазон № 3 |
от Qmin до 0,65Qmax |
|
Поддиапазон № 4 |
от Qmin до 0,5Qmax |
|
Поддиапазон № 5 |
от Qmin до 0,3Qmax |
|
Поддиапазон № 6 |
от 0,05Qmax до 0,9Qmax |
|
Поддиапазон № 7 |
от 0,05Qmax до 0.65 Qmax |
|
Поддиапазон № 8 |
от 0,05Qmax до 0,5Qmax |
Поддиапазон № 9
от 0,05Q max до 0,3Q max
