Принцип работы счётчика основан на время-импульсном методе измерений, при котором разность времени прохождения ультразвукового импульса в жидкости по направлению и против направления движения жидкости пропорциональна скорости (расходу) потока жидкости в трубопроводе.

Счетчик ALTOSONIC V используется для измерений объема, счетчик ALTOSONIC VM - для измерений объема и/или массы.

Счетчики работают как при прямом, так и при обратном (реверсивном) движении потока измеряемой среды в трубопроводе.

В состав счетчика входят:

• - первичный преобразователь UFS 500 F-EEx;

• - промежуточный преобразователь UFC 500 F-EEx или преобразователь сигналов UFC 5, помещенные в защитную коробку;

• - индустриальный компьютер UPC 500 Р (или компьютерная стойка);

• - программное обеспечение KROHNE;

• - блок ввода/вывода;

• - индивидуальные прямолинейные участки трубопровода на входе и выходе первичного преобразователя.

Счетчики могут использоваться совместно с преобразователями температуры и давления, плотномером, компьютером, предназначенным для хранения архивных данных о физических параметрах измеряемой среды и диагностических сообщений о работе счетчика, формирования и распечатки журнала тревог и протоколов, анализатором содержания воды, сумматором (при работе нескольких счетчиков).

Конструктивно счетчик выполнен в виде отдельных составных частей.

Первичный преобразователь состоит из присоединительных фланцев, входного конфузора, цилиндрического измерительного участка с десятью ультразвуковыми датчиками, образующими пять акустических каналов, и выходного диффузора, а также входного и выходного прямолинейных участков.

Индивидуальные прямолинейные участки трубопровода на входе и выходе (при измерении реверсивного потока) первичного преобразователя снабжаются струевыпрямителями. При установке преобразователей температуры и давления на выходном участке он снабжается соответствующими присоединительными штуцерами.

При движении жидкости через первичный преобразователь измеряются интервалы времени прохождения ультразвуковых импульсов в акустических каналах. По результатам измерений в компьютере или, в случае применения преобразователя сигналов UFC 5, непосредственно в преобразователе сигналов определяются значения скоростей в каждом из пяти акустических каналов и средняя скорость потока измеряемой среды через поперечное сечение первичного преобразователя. По средней скорости потока компьютер или преобразователь сигналов UFC 5 вычисляет расход и объем измеряемой среды.

При измерении массы счетчик преобразует электрические сигналы от плотномера, преобразователей температуры и давления в цифровой код. Преобразование сигналов может производиться в блоке ввода/вывода, который может быть выполнен как в одном блоке с компьютером, так и отдельно, или в компьютерной стойке. По измеренным значениям плотности, температур, давлений и объема в компьютере или компьютерной стойке вычисляется значение массы.

Измеренные и вычисленные значения могут преобразовываться в токовый (4-20 мА) и частотно-импульсный сигналы, а также передаваться по RS485 (RS232) и выводится на показывающее устройство (дисплей) компьютера, или показывающее устройство (дисплей) компьютерной стойки, или дисплей персонального компьютера (далее - ПК), подключенного к преобразователю сигналов UFC 5.

На показывающем устройстве (дисплее) компьютера или компьютерной стойки индуцируется следующая информация:

• - значения объема и объёмного расхода в прямом и обратном направлении потока (может также отображаться на дисплее ПК, подключенного к преобразователю сигналов UFC 5);

• - значения температуры и давления жидкости (может также отображаться на дисплее ПК, подключенного к преобразователю сигналов UFC 5);

• - значения массы и массового расхода (только ALTOSONIC VM);

• - значение объема нефти и нефтепродуктов, приведенного к стандартным условиям

(температура t = 20 °С или 15 °С, давление Ризб = 0 МПа или Рабс = 0,101325 МПа);

• - профиль измеряемого потока в графической форме в реальном масштабе времени (может также отображаться на дисплее ПК, подключенного к преобразователю сигналов UFC 5);

• - значения скоростей прохождения ультразвуковых импульсов в акустических каналах первичного преобразователя (может также отображаться на дисплее ПК, подключенного к преобразователю сигналов UFC 5);

• - интенсивность закрутки потока (свёрла) (может также отображаться на дисплее ПК, подключенного к преобразователю сигналов UFC 5);

• - диагностические сообщения о работе счетчика (может также отображаться на дисплее ПК, подключенного к преобразователю сигналов UFC 5).

Заводские номера, входящих в состав компонентов, наносятся типографическим методом или методом гравировки в числовом формате на маркировочные таблички, расположенные на откидной крышке промежуточного преобразователя UFC 500 F-EEx или UFC 5 в защитной коробке и стойке клеммной коробки первичного преобразователя.

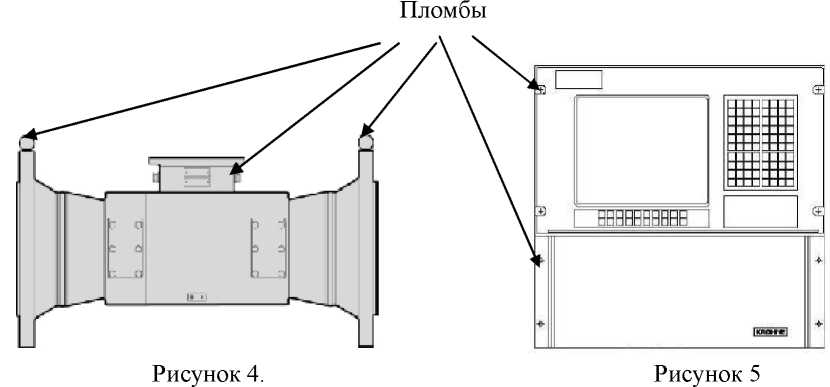

Схема пломбирования от несанкционированного доступа (нанесения знака поверки) приведена на рисунках 4 и 5.

Знак утверждения типа наносится в правом верхнем углу маркировочной таблички.

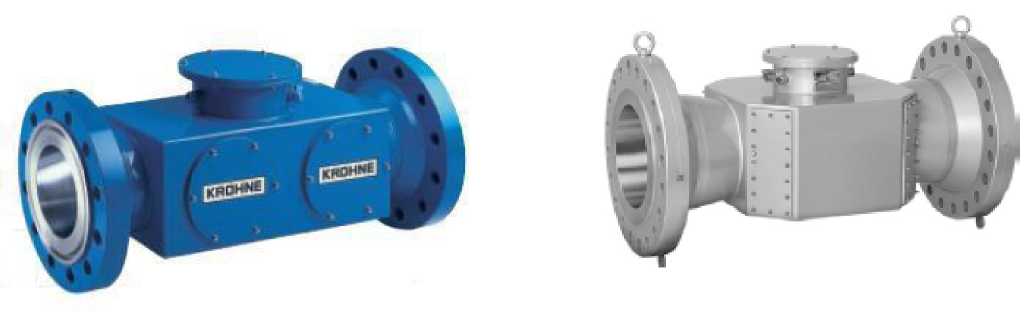

Рисунок 1 - Внешний вид первичного преобразователя UFS 500 F-EEx

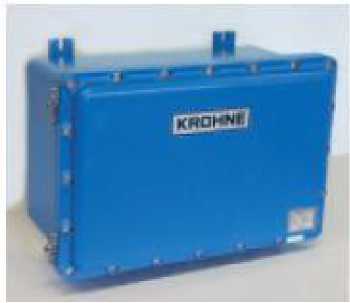

Рисунок 2 - Внешний вид промежуточного преобразователя UFC 500 F-EЕx или UFC 5 в защитной коробке

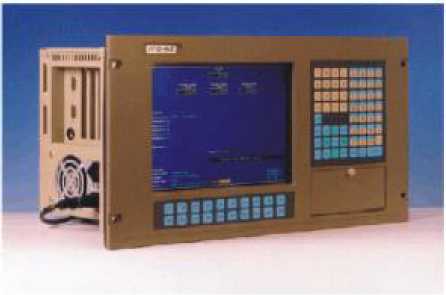

Рисунок 3 - Внешний вид индустриального компьютера UPC 500 P

Первичный преобразователь UFS 500 F-EEx   Индустриальный компьютер UPC 500 P

Первиашй греоЬразоеюич UFSMOFftSTR-EEi

Зав Не 2О0Ы1 КПЗ

1aq№ C0b-F 1-302

Параметры искробезоласньа электрических цепей

1>.*=6.51 В I =208 мА Р <=О.34Вт Lo=1.5 мГн. Сс₽22мкФ

ПРЕДУПРЕЖДЕНИЕ- ПОСЛЕ ОТКЛЮЧЕНИЯ ОТ СЕТИ НЕ _ ОТКРЫВАТЬ» МИНУТ

ИСПОЛЬЗОВАТЬ ТОЛЬКО КАБЕЛЬНЫЕ ВВОДЫ ИСПОЛНЕНИЯ Ex d ОПАСНОСТЬ ПОТЕНЦИАЛЬНОГО ЭЛЕКТРИЧЕСКОГО ЗАРЯДА

Модель ALTOSONIC VM Дата изгот 2005

Тип UFC 5-R-Ex DN250 PN 900 lbs

I КРОН

Altometer

Kerkeplaat 12

3313 LC Dordrecht Зав № 208611 1103 Мощность 28 Вт Нидерланды      Tag № 036-FT-302 Напряжение 24 В DC

www krohne com

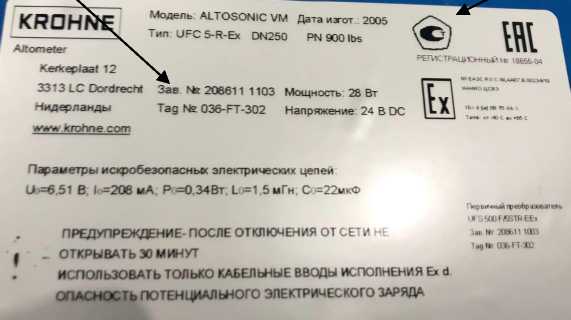

Рисунок 6 - Место нанесения заводского номера и знака утверждения типа

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики (масса и длина первичного преобразователя)

Таблица 4 - Основные технические характеристики
