Номер по Госреестру СИ: 88323-23
88323-23 Резервуар стальной горизонтальный цилиндрический
(ЕП-5-1600-1500-А-СО-У1)
Назначение средства измерений:
Резервуар стальной горизонтальный цилиндрический ЕП-5-1600-1500-А-СО-У1 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Внешний вид.
Резервуар стальной горизонтальный цилиндрический
Рисунок № 1

Внешний вид.
Резервуар стальной горизонтальный цилиндрический
Рисунок № 2

Внешний вид.
Резервуар стальной горизонтальный цилиндрический
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «Завод Нефтехимического Оборудования»
(ООО «ЗНХО»)
ИНН 7452069829
Адрес: 454007, Челябинская обл., г.о. Челябинский, вн. р-н Тракторозаводский, г. Челябинск, ул. Рождественского, д. 13, пом. 5
Телефон: +7 (351) 2-777-440
Web-сайт: znho.ru
E-mail: info@znho.ru
Изготовитель
Общество с ограниченной ответственностью «Завод Нефтехимического Оборудования»
(ООО «ЗНХО»)
ИНН 7452069829
Адрес: 454007, Челябинская обл., г.о. Челябинский, вн. р-н Тракторозаводский, г. Челябинск, ул. Рождественского, д. 13, пом. 5
Телефон: +7 (351) 2-777-440
Web-сайт: znho.ru
E-mail: info@znho.ru
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51 Телефон: +7 9372834420
Факс +7 (843) 515-00-21
E-mail: trifonovua@mail.ru
Правообладатель
Общество с ограниченной ответственностью «Завод Нефтехимического Оборудования»
(ООО «ЗНХО»)
ИНН 7452069829
Адрес: 454007, Челябинская обл., г.о. Челябинский, вн. р-н Тракторозаводский, г. Челябинск, ул. Рождественского, д. 13, пом. 5
Телефон: +7 (351) 2-777-440
Web-сайт: znho.ru
E-mail: info@znho.ru
Тип резервуара - стальной горизонтальный цилиндрический, номинальной вместимостью 5 м3 подземного расположения.
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен ударным способом на маркировочную табличку резервуара (рисунок 1).
Резервуар ЕП-5-1600-1500-А-СО-У1 с заводским номером 3797, расположен на территории Нефтеперекачивающей станции-3 (НПС-3), АРНУ филиал АО «Транснефть -Прикамье» по адресу: 423450, Республика Татарстан, муниципальный район Альметьевский, городское поселение город Альметьевск, квартал 030120, земельный участок 584.
Общий вид резервуара ЕП-5-1600-1500-А-СО-У1 представлен на рисунках 2, 3.
Нанесение знака поверки на средство измерений не предусмотрено.
ООО "ЗАВОД
НЕФТЕХИМИЧЕСКОГО ОБОРУДОВАНИЕ*
Емкость ЕП-5-160П-1500-А-СО-^1______ _
—_____3____ТЧ 3615-004-61248553-2015____
*z
ЗаЬабской номер №________ Месяц, гоо изготовления____
Номинальное рабочее давление, не бода, МПа _____0,07
Расчётное Йавление, МПа 0,07__Пробное Зобление. МПа__0,1___
Расчётная температура стенки, °C_____плвс 80____________
Минимальная допустимая температура стенки пой расчетным давлением, °С___________минус 15.______
Максимальная допустимая рабочая температура стенки, °C плёс АО Минимальная допустимая рабочая температура стенки, °C минус 15 Исполнение'едкости по сейсмостойкости------,--£0----
Допустимая максимальная сейсмичность района установки па школе MSK-64--------6_бпдда§_ _--------■_—.—
Основной мшпериол’изйелия-------Сталь 09Г2С *-----------
3^, Масса к?----------------■-----г—---у*---;--------
ЭзнакОТК - . (g [R*

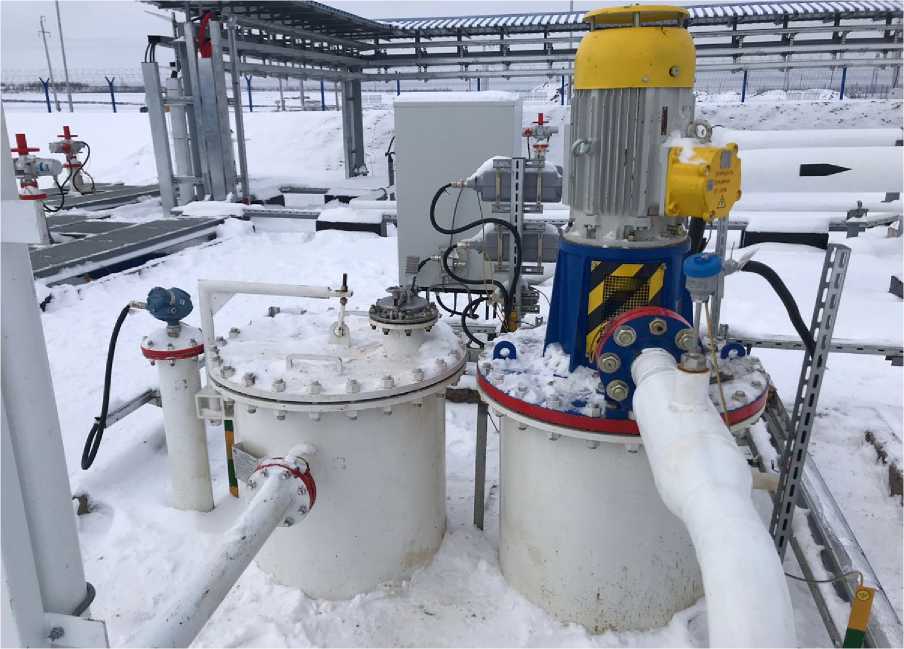

Рисунок 1 -Место нанесения заводского номера

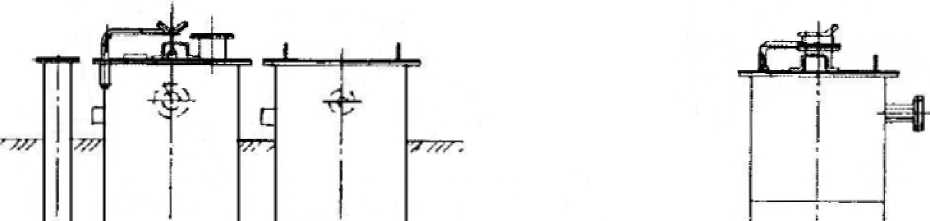

Рисунок 2 - Общий вид резервуара ЕП-5-1600-1500-А-СО-У1
♦ 4 f

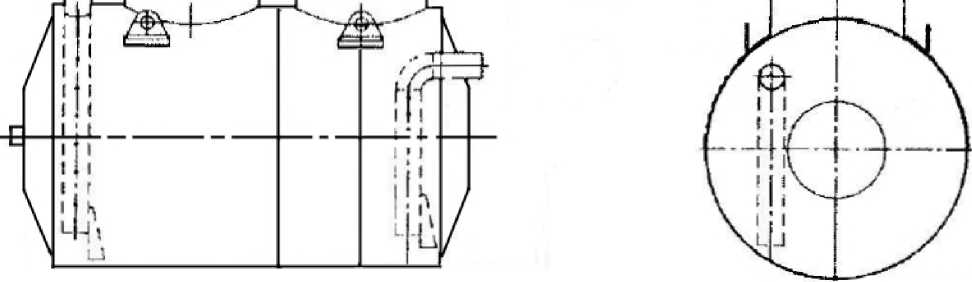

Рисунок 3 - Общий вид резервуара ЕП-5-1600-1500-А-СО-У1
Пломбирование резервуара ЕП-5-1600-1500-А-СО-У1 не предусмотрено.
Таблица 3-
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
ЕП-5-1600-1500- А-СО-У1 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
5 |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
Температура окружающего воздуха, оС |
от -50 до +50 |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
30 |
