Номер по Госреестру СИ: 93851-24
93851-24 Резервуар горизонтальный стальной
(РГС-20-П4-Т-СО-У1)
Назначение средства измерений:
Резервуар горизонтальный стальной РГС-20-П4-Т-СО-У1 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Внешний вид.
Резервуар горизонтальный стальной
Рисунок № 1

Внешний вид.
Резервуар горизонтальный стальной
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Общество с ограниченной ответственностью Оборудования»(ООО «Знхо»)
ИНН 7452069829
Юридический адрес: 454007, Челябинская
вн.р-н Тракторозаводский, г. Челябинск, ул. Рождественского, д. 13, помещ. 5 Телефон: +7 (351) 2-777-440
«Завод
обл.,
Нефтехимического
г.о. Челябинский,
Изготовитель
Общество с ограниченной ответственностью «Завод Нефтехимического Оборудования» (ООО «Знхо»)ИНН 7452069829
Адрес: 454007, Челябинская обл., г.о. Челябинский, вн.р-н Тракторозаводский, г. Челябинск, ул. Рождественского, д. 13, помещ. 5
Телефон: +7 (351) 2-777-440
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. 1011Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51
Телефон: +7 9196969693
E-mail: trifonovua@mail.ru
Правообладатель
Общество с ограниченной ответственностью Оборудования»(ООО «Знхо»)ИНН 7452069829
Юридический адрес: 454007, Челябинская
вн.р-н Тракторозаводский, г. Челябинск, ул. Рождественского, д. 13, помещ. 5 Телефон: +7 (351) 2-777-440
«Завод
обл.,
Нефтехимического
г.о. Челябинский,
Тип резервуара - горизонтальный стальной, номинальной вместимостью 20 м3.
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с усеченно-коническими днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен ударным способом на маркировочную табличку резервуара (рисунок 1). Маркировочная табличка крепится к стальной опоре резервуара.
Резервуар РГС-20-П4-Т-СО-У1 с заводским номером 4399 расположен на территории действующего промышленного предприятия ЛПДС «Бавлы» Бугурусланского РНУ, АО «Транснефть - Приволга» ПАО «Транснефть» по адресу: северная часть Бавлинского района, в границах г. Бавлы - юго-восточная окраина (промзона).
Общий вид резервуара РГС-20-П4-Т-СО-У1 представлен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
ООО "ЗАВОД •
НЕФТЕХИМИЧЕСКОГО ОБОРУДОВАНИЙ*
------:-----Резевйиов_горизон1паганыц стольной РГС-20-П4-'^-Са-Ч1_________
----------T>361»(HJ.-6124955^2O15
ЗоЬоЗскои номер ff —■_ ___Мвсяц гоЭ изготовления ' 2024
Номинольное робочее ЗоВление емкости/поЗогреВотеля не более МЛп 007/16
Расчетное ЗоВление емкости/поЭогреВогаеля МПо_______ qq7/^(,_________
Пробное ЗоВление емкости/поЗогреВотеля МПо Росчётноя теипературо стенки ’С__
Минимальная Эопустииоя температура стенки
Рисунок 1 - Маркировочная табличка резервуара
ЭоЬлением ®t ______одвс
Максимальная Эопцстимая рабочая температура стен! Минимальная Зовусгаимоя рабочая температура стенки’^ Исполнение реэерВуоро па сейсмостойкости____
Попустииоя моксимольноя сейсмичность района i по шкале MSK-64________________ б
Мосса кг__
Знак ОТК

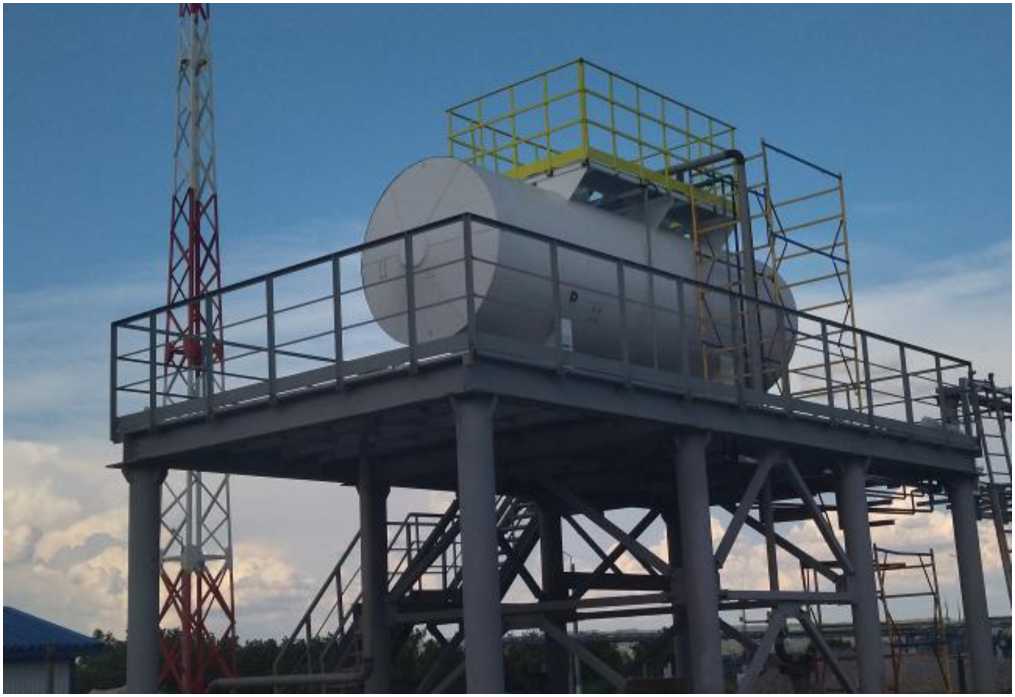

Рисунок 2 - Общий вид резервуара РГС-20-П4-Т-СО-У1
Пломбирование резервуара РГС-20-П4-Т-СО-У1 не предусмотрено.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной |
РГС-20-П4-Т-СО-У1 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
20 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
±0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
