Сведения о средстве измерений: 88623-23 Датчики температуры цифровые

Номер по Госреестру СИ: 88623-23
88623-23 Датчики температуры цифровые
(OMS3050)

Назначение средства измерений:
Датчики температуры цифровые OMS3050 (далее по тексту - датчики) предназначены для измерений температуры поверхности твердых тел.

сертификация программного обеспечения

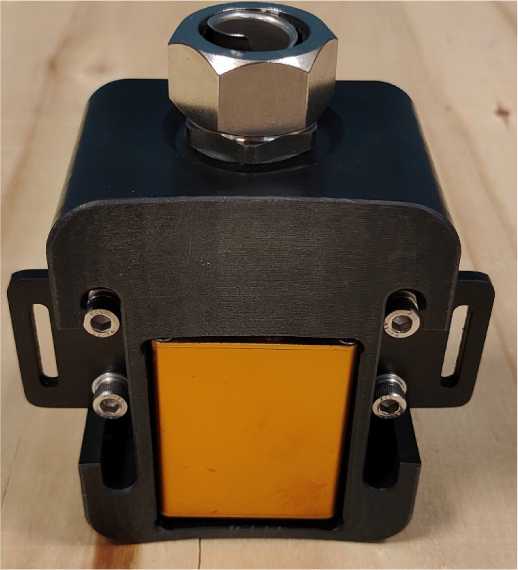

Внешний вид. Датчики температуры цифровые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики температуры цифровые
Рисунок № 1

Общие сведения

Дата публикации - 01.04.2023
Срок свидетельства -
Номер записи - 190641
ID в реестре СИ - 1407612
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

OMS3050,

Производитель

Изготовитель - Wuhan LandPower Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 72
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 72
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.

Приказы РСТ, где упоминается данный тип СИ

№691 от 2023.03.30 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Датчики температуры цифровые (OMS3050)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Wuhan LandPower Co., Ltd

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
88503-23

Преобразователи многофункциональные, OSF3091-02
Wuhan LandPower Co., Ltd (КИТАЙ )
ОТ
МП
1 год
88623-23

Датчики температуры цифровые, OMS3050
Wuhan LandPower Co., Ltd (КИТАЙ )
ОТ
МП
2 года
93698-24
02.11.2029
Датчики тока, OSA3080-DL
Wuhan LandPower Co., Ltd (КИТАЙ )
ОТ
МП
2 года

Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Задаются начало периода (год, месяц) и конец периода (год, месяц). Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.

Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.

Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)

Стоимость 200 руб. или по подписке

Кто поверяет Датчики температуры цифровые (OMS3050)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ИНЭКС СЕРТ"
(RA.RU.312302)
  • OMS3050
  • 72 72 0 0 72 72 0

    Стоимость поверки Датчики температуры цифровые (OMS3050)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    В датчиках предусмотрен внешнее программное обеспечение (далее - ПО).

    Внешнее ПО предназначено для взаимодействия датчиков с компьютером и не оказывает влияния на метрологические характеристики датчиков. ПО служит для просмотра измеренных значений.

    Уровень защиты ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    LandPowerRun

    Номер версии (идентификационный номер) ПО

    1.0

    Лист № 3

    Всего листов 4

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 4 «Инструкция по эксплуатации» паспорта


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры».

    Правообладатель

    Wuhan LandPower Co.,Ltd, Китай

    Адрес: 10# 5F Gezhouba Sun City, No.40 the High-tech road, East Lake High-tech Zone, Wuhan, Hubei, China

    Телефон: + 86 27 8726 7930

    Изготовитель

    Wuhan LandPower Co.,Ltd, Китай
    Адрес: 10# 5F Gezhouba Sun City, No.40 the High-tech road, East Lake High-tech Zone, Wuhan, Hubei, China
    Телефон: + 86 27 8726 7930

    Испытательный центр

    Общество с ограниченной ответственностью «ИНЭКС СЕРТ» (ООО «ИНЭКС СЕРТ») Адрес: 125315, г. Москва, ул. Часовая, д.9А, пом. 27А
    Телефон: +7 (495) 664-23-42
    Web-сайт: http://www.inexcert.ru
    E-mail: info@inexcert.ru

    Правообладатель

    Wuhan LandPower Co.,Ltd, Китай
    Адрес: 10# 5F Gezhouba Sun City, No.40 the High-tech road, East Lake High-tech Zone, Wuhan, Hubei, China
    Телефон: + 86 27 8726 7930

    К данному типу средства измерений относятся датчики температуры цифровые OMS3050, произведенные в одной модификации OMS3050 в количестве семидесяти двух единиц. Серийные номера датчиков имеют порядковый номер с 220419-001 по 220419-072.

    Принцип измерений температуры основан на изменении сопротивления чувствительного элемента, состоящего из платины, прямо пропорционально измеряемой температуре. Прецизионный блок согласования преобразует изменение сопротивления в напряжение и передает его на аналогово-цифровой преобразователь (далее по тексту - АЦП) для дальнейшего преобразования в цифровой сигнал. В виде АЦП выступает однокристальный микропроцессор, находящийся также внутри прецизионного блока согласования, который передает измеренные значения в виде цифрового сигнала на персональный компьютер через интерфейс RS485 по протоколу ModBus-RTU.

    Конструктивно датчики состоят из чувствительного элемента, встроенного в прецизионный блок согласования.

    Знак поверки и пломбирование датчиков не предусмотрено.

    Общий вид датчиков представлен на рисунке 1.

    Датчик измерения повышения температуры корпуса использует принцип термического сопротивления платины, а значение сопротивления термического сопротивления платины изменяется в зависимости от температуры. Принцип внутренней схемы блока сбора проб показан на рисунке ниже. Прецизионный источник тока с температурной компенсацией управляет термическим сопротивлением платины, преобразует изменение сопротивления в изменение напряжения и передает его на АЦП для цифрового квантования. Однокристальный микрокомпьютер передает данные через интерфейс RS485.

    Серийные номера датчиков в виде цифрового обозначения нанесены на этикетку на корпус преобразователя.

    Внешний вид. Датчики температуры цифровые (OMS3050), http://oei-analitika.ru

    Рисунок 1 - Оющий вид датчиков

    I Название ус

    1    тройства

    Датчик температуры I цифровой OMS3050 I

    I     Model

    OMS3050

    ■     Series No.

    20220419-77

    Land Piner                  ,

    Место нанесения серийного номера

    Рисунок 2 - Место нанесения серийного номера


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Датчик температуры цифровой

    OMS3050

    72 шт.

    Паспорт

    -

    72 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений температуры, °С

    от -20 до +120

    Пределы допускаемой абсолютной погрешности измерений температуры, °С

    ±0,1

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Рабочие условия эксплуатации:

    • - температура окружающей среды, °С,

    • - относительная влажность, %, не более

    • - атмосферное давление, кПа

    от -25 до +70

    100 (без конденсации) от 86 до 106

    Габаритные размеры (высотахширинахдлина), мм, не более

    56х100х80

    Масса, кг, не более

    0,8

    Средний срок службы, лет

    30

    Выходной сигнал

    RS485
