Номер по Госреестру СИ: 93698-24
93698-24 Датчики тока
(OSA3080-DL)
Назначение средства измерений:
Датчики тока OSA3080-DL (далее по тексту - датчики) предназначены для масштабного преобразования силы электрического тока в силу электрического тока, пригодного для передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.

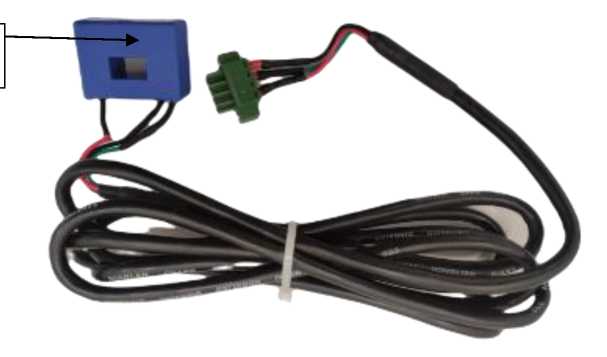

Внешний вид.
Датчики тока
Рисунок № 1
Общие сведения
Дата публикации - 05.11.2024
Срок свидетельства - 02.11.2029
Номер записи - 195481
ID в реестре СИ - 1420954
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Wuhan LandPower Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
После предварительного распознавания графических файлов с описаниями типов СО появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2637 от 2024.11.02 ПРИКАЗ_Об утверждении типов средств измерений (11)
Наличие аналогов СИ: Датчики тока (OSA3080-DL)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Wuhan LandPower Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88503-23 |
Преобразователи многофункциональные, OSF3091-02 Wuhan LandPower Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
88623-23 |
Датчики температуры цифровые, OMS3050 Wuhan LandPower Co., Ltd (КИТАЙ ) |
ОТ МП |
2 года |
|
93698-24 02.11.2029 |
Датчики тока, OSA3080-DL Wuhan LandPower Co., Ltd (КИТАЙ ) |
ОТ МП |
2 года |
Кто поверяет Датчики тока (OSA3080-DL)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Датчики тока (OSA3080-DL)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «Использование по назначению» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Датчики тока OSA3080-DL. Стандарт предприятия.
ПравообладательWuhan LandPower Co., Ltd, Китай
Адрес: 10# 5F Gezhouba Sun City,No.40 the High-tech road, East Lake High-tech Zone, Wuhan, Hubei, China
Телефон: + 86 27 8726 7930
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. I
Телефон: + 7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Принцип действия датчиков основан на эффекте Холла. При этом магнитное поле, создаваемое входным первичным током, компенсируется таким же полем, создаваемым током во вторичной обмотке. Вторичный (компенсирующий) ток генерируется с помощью элемента Холла и электроники датчиков, и является пропорциональной копией входного сигнала.
Датчики используются для преобразований силы постоянного и переменного тока и тока в пропорциональный выходной ток той же формы с гальванической развязкой между первичной и вторичной цепями.
Конструктивно датчики выполнены в пластмассовом корпусе.
Серийный номер, состоящий из арабских цифр, наносится на наклейку типографическим способом, которая размещается на боковой стороне датчиков. Способ нанесения серийного номера приведен на рисунке 1. Нанесение знака поверки на датчики не предусмотрено.
Общий вид датчиков с указанием места нанесения серийного номера представлен на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид датчиков
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное значение силы переменного тока с частотой (50±5) Гц (1н), А |
25 |
|
Диапазон преобразований первичного значения силы переменного тока с частотой (50±5) Гц, А |
от 0 до 25 |
|
Значение коэффициента масштабного преобразования силы переменного тока с частотой (50±5) Гц |
1000 |
|
Пределы допускаемой основной приведенной (к верхнему значению диапазона) погрешности преобразования силы переменного тока с частотой (50±5) Гц, % |
±1,25 |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона) погрешности преобразования силы переменного тока с частотой (50±5) Гц, % |
±1 |
|
Номинальное значение силы постоянного тока (1н), А |
55 |
|
Диапазон преобразований первичного значения силы постоянного тока, А |
от 0 до 25 |
|
Значение коэффициента масштабного преобразования силы постоянного тока |
1000 |
|
Пределы допускаемой основной приведенной (к верхнему значению диапазона) погрешности преобразования силы постоянного тока, % |
±1,25 |
|
Пределы допускаемой дополнительной приведенной (к верхнему значению диапазона) погрешности преобразования силы постоянного тока, % |
±1 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Примечание: Значение сопротивления вторичной нагрузки указано отдельно в паспорте. | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение питания постоянного тока, В |
от 12 до 15 |
|
Потребляемая мощность, Вт, не более |
0,6 |
|
Рабочие условия эксплуатации - температура окружающей среды, °С |
от -25 до +45 |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более |
37x28x15 |
|
Масса, г, не более |
24 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
120000 |
|
Средний срок службы, лет, не менее |
10 |
