Номер по Госреестру СИ: 88696-23
88696-23 Резервуар горизонтальный стальной цилиндрический
(РГС-35)
Назначение средства измерений:
Резервуар горизонтальный стальной цилиндрический РГС-35 (далее - резервуар) предназначен для измерения объёма нефтепродуктов при их приёме, хранении и отпуске.
Внешний вид.
Резервуар горизонтальный стальной цилиндрический
Рисунок № 1
Общие сведения
Дата публикации - 06.04.2023
Срок свидетельства -
Номер записи - 190711
ID в реестре СИ - 1407694
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь")
Страна - РОССИЯ
Населенный пункт - г. Тюмень
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№732 от 2023.04.04 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Резервуар горизонтальный стальной цилиндрический (РГС-35)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
84986-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Сибирь" по НПС-2 ЛПДС "Южный Балык", Обозначение отсутствует Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
4 года |
|
86252-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Сибирь" по НПС-1 ЛПДС "Южный Балык", Обозначение отсутствует Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
4 года |
|
88254-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-30 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88256-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-25 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88255-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-50 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88268-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-25 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88267-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-100 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88266-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-43 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88404-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-35 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88405-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-10 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88406-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-75 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88676-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-10 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88677-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-10 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88678-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-10 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88696-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-35 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88697-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-35 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88698-23 |
Резервуар горизонтальный стальной цилиндрический, РГС-35 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88891-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-75 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88892-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-75 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
88893-23 |
Резервуары горизонтальные стальные цилиндрические, РГС-75 Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
5 лет |
|
92224-24 |
Система измерений количества и параметров попутного нефтяного газа котельной ЛПДС "Южный Балык" Нефтеюганского УМН АО "Транснефть-Сибирь", Обозначение отсутствует Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
1 год |
|
93073-24 |
Система измерений количества и показателей качества нефти № 914 ПСП Междуреченский СИКН № 913, 914 ЛПДС "Конда", Обозначение отсутствует Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень) |
ОТ МП |
1 год |
Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кто поверяет Резервуар горизонтальный стальной цилиндрический (РГС-35)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Резервуар горизонтальный стальной цилиндрический (РГС-35)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
ФР.1.29.2021.40081 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Акционерное общество «Транснефть - Сибирь» (АО «Транснефть - Сибирь»)
ИНН: 7201000726
Адрес: 625027, Тюменская обл., г. Тюмень, ул. Республики, д. 139
Телефон: +7 (3452) 32-27-10
Изготовитель
Акционерное общество «Транснефть - Сибирь» (АО «Транснефть - Сибирь»)
ИНН: 7201000726
Адрес: 625027, Тюменская обл., г. Тюмень, ул. Республики, д. 139
Телефон: +7 (3452) 32-27-10
Испытательный центр
Акционерное общество «Транснефть - Метрология» (АО «Транснефть - Метрология»)
ИНН: 7723107453
Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
Телефон: +7 (495) 950-87-00
E-mail: cmo@cmo.transneft.ru
Правообладатель
Акционерное общество «Транснефть - Сибирь» (АО «Транснефть - Сибирь»)
ИНН: 7201000726
Адрес: 625027, Тюменская обл., г. Тюмень, ул. Республики, д. 139
Телефон: +7 (3452) 32-27-10
Принцип действия резервуара основан на заполнении его нефтепродуктом до определённого уровня, соответствующего заданному значению объёма.
Резервуар представляет собой стальную горизонтальную трёхсекционную конструкцию цилиндрической формы с плоской формой днища. Секции разделены между собой перегородками.
Резервуар расположен внутри металлического контейнера наземного расположения.
Резервуар оборудован смотровой площадкой с лестницей и ограждениями.
Заполнение и выдача продукта осуществляется через приёмо-раздаточные устройства.
Резервуар с заводским номером 3219 расположен по адресу: Тюменская область, город Урай, Кондинский район, НПС «Ягодное».
Заводской номер нанесён на маркировочную табличку типографским способом в виде цифрового кода.
Пломбирование резервуара не предусмотрено.
Знак поверки наносится на свидетельство о поверке.

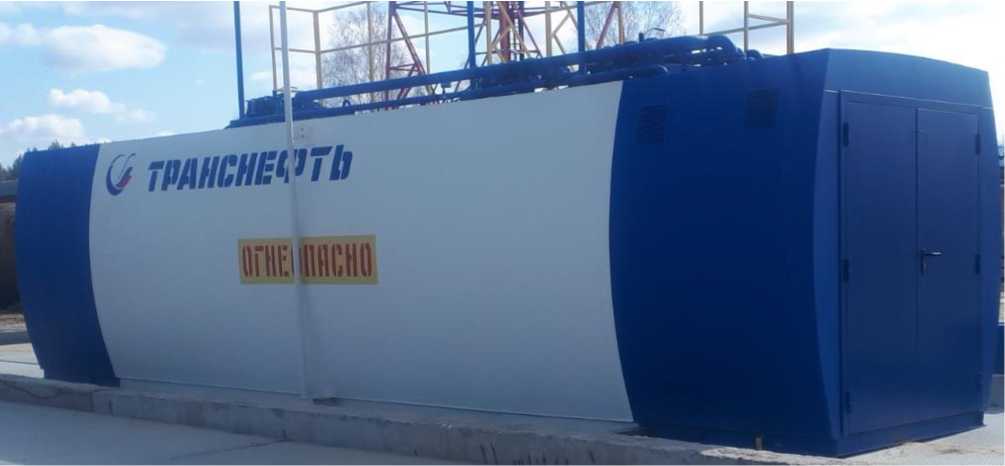

Общий вид резервуара представлен на рисунке 1.
Рисунок 1 - Общий вид резервуара РГС-35
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Номер секции |
1 |
2 |
3 |
|
Номинальная вместимость, м3 |
5 |
15 |
15 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (объёмный метод), % |
±0,25 | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -50 до +50 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
20 |
