Сведения о средстве измерений: 88698-23 Резервуар горизонтальный стальной цилиндрический

Номер по Госреестру СИ: 88698-23
88698-23 Резервуар горизонтальный стальной цилиндрический
(РГС-35)

Назначение средства измерений:
Резервуар горизонтальный стальной цилиндрический РГС-35 (далее - резервуар) предназначен для измерения объёма нефтепродуктов при их приёме, хранении и отпуске.

сертификация программного обеспечения
Внешний вид. Резервуар горизонтальный стальной цилиндрический, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуар горизонтальный стальной цилиндрический
Рисунок № 1

Общие сведения

Дата публикации - 06.04.2023
Срок свидетельства -
Номер записи - 190713
ID в реестре СИ - 1407696
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь")
Страна - РОССИЯ
Населенный пункт - г. Тюмень
Уведомление о начале осуществления предпринимательской деятельности -

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№732 от 2023.04.04 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Резервуар горизонтальный стальной цилиндрический (РГС-35)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
84986-22

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Сибирь" по НПС-2 ЛПДС "Южный Балык", Обозначение отсутствует
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
4 года
86252-22

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Транснефть" в части АО "Транснефть - Сибирь" по НПС-1 ЛПДС "Южный Балык", Обозначение отсутствует
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
4 года
88254-23

Резервуар горизонтальный стальной цилиндрический, РГС-30
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88256-23

Резервуары горизонтальные стальные цилиндрические, РГС-25
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88255-23

Резервуар горизонтальный стальной цилиндрический, РГС-50
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88268-23

Резервуары горизонтальные стальные цилиндрические, РГС-25
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88267-23

Резервуары горизонтальные стальные цилиндрические, РГС-100
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88266-23

Резервуар горизонтальный стальной цилиндрический, РГС-43
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88404-23

Резервуар горизонтальный стальной цилиндрический, РГС-35
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88405-23

Резервуар горизонтальный стальной цилиндрический, РГС-10
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88406-23

Резервуары горизонтальные стальные цилиндрические, РГС-75
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88676-23

Резервуар горизонтальный стальной цилиндрический, РГС-10
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88677-23

Резервуар горизонтальный стальной цилиндрический, РГС-10
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88678-23

Резервуар горизонтальный стальной цилиндрический, РГС-10
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88696-23

Резервуар горизонтальный стальной цилиндрический, РГС-35
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88697-23

Резервуар горизонтальный стальной цилиндрический, РГС-35
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88698-23

Резервуар горизонтальный стальной цилиндрический, РГС-35
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88891-23

Резервуары горизонтальные стальные цилиндрические, РГС-75
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88892-23

Резервуары горизонтальные стальные цилиндрические, РГС-75
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
88893-23

Резервуары горизонтальные стальные цилиндрические, РГС-75
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
92224-24

Система измерений количества и параметров попутного нефтяного газа котельной ЛПДС "Южный Балык" Нефтеюганского УМН АО "Транснефть-Сибирь", Обозначение отсутствует
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
1 год
93073-24

Система измерений количества и показателей качества нефти № 914 ПСП Междуреченский СИКН № 913, 914 ЛПДС "Конда", Обозначение отсутствует
Акционерное общество "Транснефть - Сибирь" (АО "Транснефть - Сибирь") (РОССИЯ г. Тюмень)
ОТ
МП
1 год

Цель отчета предоставить детальную информацию относительно парка средств измерений, выбранной организации. Качество отчета напрямую зависит от качества заполнения поля Владелец СИ при поверке. По этой причине, в выпадающем списке выбора организаций возможно появление нескольких наименований одной и той же организации, а в результатах работы отчета отсутствие ряда позиций по СИ (поле владельца не заполнялось или заполнялось по-разному).

В отчете представлена следующая информация по парку СИ организации:

  • наименование СИ (номер в АРШИНЕ, модификация, обозначение типа, ссылка на АРШИН)
  • наименование организации-производителя и страны производства
  • год производства и заводской номер
  • наименование организации, проводившей поверку
  • дата последней поверки и срок окончания поверки
  • величина интервала между поверками в днях и годах
  • кол-во поверок данного СИ, зарегистрированных в АРШИНе

Стоимость 200 руб. или по подписке

Кто поверяет Резервуар горизонтальный стальной цилиндрический (РГС-35)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Резервуар горизонтальный стальной цилиндрический (РГС-35)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

ФР.1.29.2021.40081 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в горизонтальных резервуарах».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Транснефть - Сибирь» (АО «Транснефть - Сибирь»)

ИНН: 7201000726

Адрес: 625027, Тюменская обл., г. Тюмень, ул. Республики, д. 139

Телефон: +7 (3452) 32-27-10

Изготовитель


Акционерное общество «Транснефть - Сибирь» (АО «Транснефть - Сибирь»)
ИНН: 7201000726
Адрес: 625027, Тюменская обл., г. Тюмень, ул. Республики, д. 139
Телефон: +7 (3452) 32-27-10

Испытательный центр


Акционерное общество «Транснефть - Метрология» (АО «Транснефть - Метрология»)
ИНН: 7723107453
Адрес: 123112, г. Москва, Пресненская наб., д. 4, стр. 2
Телефон: +7 (495) 950-87-00
E-mail: cmo@cmo.transneft.ru

Правообладатель


Акционерное общество «Транснефть - Сибирь» (АО «Транснефть - Сибирь»)
ИНН: 7201000726
Адрес: 625027, Тюменская обл., г. Тюмень, ул. Республики, д. 139
Телефон: +7 (3452) 32-27-10

Принцип действия резервуара основан на заполнении его нефтепродуктом до определённого уровня, соответствующего заданному значению объёма.

Резервуар представляет собой стальную горизонтальную трёхсекционную конструкцию цилиндрической формы с плоской формой днища. Секции разделены между собой перегородками.

Резервуар расположен внутри металлического контейнера наземного расположения.

Резервуар оборудован смотровой площадкой с лестницей и ограждениями.

Заполнение и выдача продукта осуществляется через приёмо-раздаточные устройства.

Резервуар с заводским номером 3224 расположен по адресу: Тюменская область, город Урай, ЛПДС «Шаим» (территория ЦРС).

Заводской номер нанесён на маркировочную табличку типографским способом в виде цифрового кода.

Пломбирование резервуара не предусмотрено.

Знак поверки наносится на свидетельство о поверке.

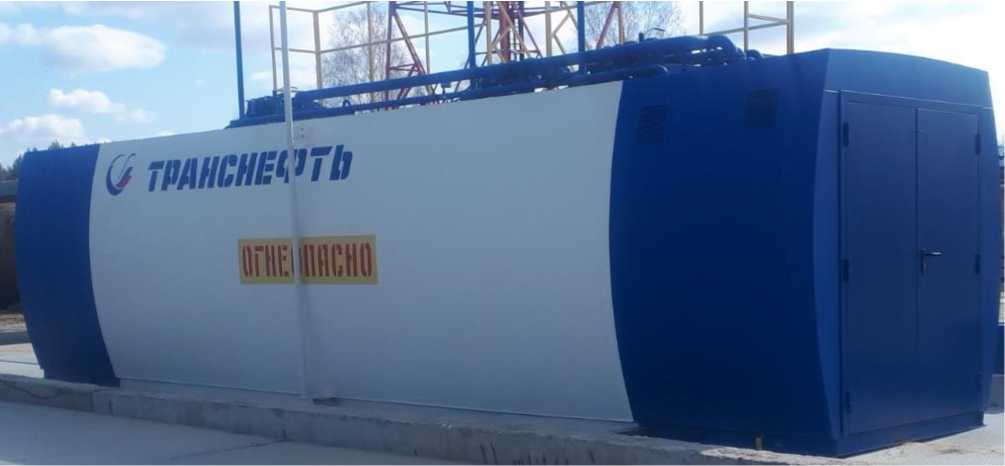

Общий вид резервуара представлен на рисунке 1.

Внешний вид. Резервуар горизонтальный стальной цилиндрический (РГС-35), http://oei-analitika.ru

Рисунок 1 - Общий вид резервуара РГС-35


Таблица 3 -

Наименование

Обозначение

Количество

Резервуар горизонтальный стальной цилиндрический

РГС-35

1 шт.

Паспорт на резервуар

-

1 экз.

Градуировочная таблица

-

3 экз.


Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номер секции

1

2

3

Номинальная вместимость, м3

5

15

15

Пределы допускаемой относительной погрешности определения вместимости резервуара (объёмный метод), %

±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее

20
