Номер по Госреестру СИ: 88743-23
88743-23 Анализаторы пыли
(LCD-80)
Назначение средства измерений:
Анализаторы пыли LCD-80 (далее - анализаторы) предназначены для измерений массовой концентрации взвешенных частиц в пылегазовых потоках стационарных источников загрязнения окружающей среды.
Внешний вид.
Анализаторы пыли
Рисунок № 1
Внешний вид.
Анализаторы пыли
Рисунок № 2
Общие сведения
Дата публикации - 25.03.2024
Срок свидетельства - 10.04.2028
Номер записи - 190743
ID в реестре СИ - 1407788
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - DXG Ltd.
Страна - КОРЕЯ, РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№784 от 2023.04.10 ПРИКАЗ_Об утверждении типов средств измерений (16)
№791 от 2024.03.22 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (15)
Наличие аналогов СИ: Анализаторы пыли (LCD-80)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений DXG Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88743-23 10.04.2028 |
Анализаторы пыли, LCD-80 DXG Ltd. (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
89614-23 28.07.2028 |
Анализаторы, RSM-61 DXG Ltd. (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
89615-23 28.07.2028 |
Анализаторы, GGA-70-1 DXG Ltd. (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
89601-23 28.07.2028 |
Анализаторы, DST-X DXG Ltd. (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
89602-23 28.07.2028 |
Анализаторы, DGA-X DXG Ltd. (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
90749-23 14.12.2028 |
Измерители скорости потока газа , PGA-91 DXG Ltd. (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
|
96146-25 14.08.2030 |
Газоанализаторы многокомпонентные, DSM-X DXG Ltd. (КОРЕЯ, РЕСПУБЛИКА ) |
ОТ МП |
1 год |
Кто поверяет Анализаторы пыли (LCD-80)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Анализаторы пыли (LCD-80)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (далее - ПО). Встроенное ПО используется для обеспечения функционирования анализаторов и управления ими, выполнения измерений, передачи результатов измерений на внешние устройства и носители информации. К метрологически значимой части встроенного ПО относится всё ПО. Уровень защиты ПО в соответствии с Рекомендацией Р 50.2.077-2014 - «средний». При нормировании
метрологических характеристик учтено влияние ПО.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Номер версии (идентификационный номер) ПО, не ниже |
11000-ХХ |
Лист № 3 Всего листов 5
Знак утверждения типа
Знак утверждения типа наноситсяна корпус контроллера анализаторов с помощью наклейки и титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации на анализаторы, глава 4 «Работа программного обеспечения».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов, утвержденная приказом Росстандарта от 30 декабря 2021 г. № 3105;
Стандарт предприятия DONGWOO OPTRON Co. Ltd.
Правообладатель
DONGWOO OPTRON Co. Ltd., Республика Корея Адрес: 102-8, Hoean-Daero, Opo-Eup, Gwangju-Si, Gyeonggi-Do, South Korea Телефон: +82 31 765 0300 Факс: +82 31 765 0222
Web-сайт: www.dwoptron.com
E-mail: opt@optron.co.kr
Изготовитель
DONGWOO OPTRON Co. Ltd., Республика Корея
Адрес: 102-8, Hoean-Daero, Opo-Eup, Gwangju-Si, Gyeonggi-Do, South Korea
Телефон: +82 31 765 0300
Факс: +82 31 765 0222
Web-сайт: www.dwoptron.com
E-mail: opt@optron.co.kr
Испытательный центр
Федеральные государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
DONGWOO OPTRON Co. Ltd., Республика Корея Адрес: 102-8, Hoean-Daero, Opo-Eup, Gwangju-Si, Gyeonggi-Do, South Korea Телефон: +82 31 765 0300 Факс: +82 31 765 0222
Web-сайт: www.dwoptron.com
E-mail: opt@optron.co.kr
Принцип действия анализаторов - оптико-абсорбционный. Излучение от источника проходит через анализируемый пылегазовый поток со взвешенными частицами пыли, отражается в обратном направлении от отражателя и регистрируется фотоприёмником. Изменение интенсивности зарегистрированного излучения, обусловленное наличием частиц пыли, пропорционально массовой концентрации пыли в потоке.
Конструктивно анализаторы состоят из 3-х блоков: приёмопередатчика, отражателя и контроллера.
Приёмопередатчик включается в себя источник оптического излучения (лазерный диод с длинной волны 650 нм), приёмник, оптические и электронные компоненты, обеспечивающие функционирование приёмопередатчика. Отражатель выполнен на основе триппель-призмы, заключенной в защитный корпус. Приёмопередатчик и отражатель оснащены фланцами, позволяющими осуществлять их монтаж на газоходах диаметром от 1 до 10 м. Фланцы имеют патрубки (штуцеры) для подключения внешней системы обдува оптических поверхностей блоков. В качестве системы обдува может применяться магистральная линия сжатого воздуха или дополнительный блок обдува.
Управление анализаторами осуществляется с помощью контроллера со специализированным программным обеспечением посредством сенсорного дисплея. Контроллер выполнен в виде металлического шкафа с защитой от воздействия окружающей среды и снабжён ключевым замком. Передача данных осуществляется по интерфейсу связи RS-422. Реализована возможность сигнализации с помощью релейного выхода. Предусмотрено оснащение цифровыми и аналоговыми выходами, а также цифровым входом для дистанционного управления. Электрическое питание осуществляется от сети переменного тока. Результаты измерений представляются в виде значений массовой концентрации пыли.
Общий вид анализаторов, места нанесения знака утверждения типа и заводского номера приведены на рисунках 1 и 2. Пломбировка корпуса и нанесение знака поверки на анализатор не предусмотрены. Идентификация анализаторов осуществляется с помощью этикетки, расположенной на контроллере. На этикетке указывается заводской номер в буквенно-цифровом формате и дата выпуска.
Место нанесения знака утверждения типа (передняя панель контроллера)
Место нанесения заводского номера (этикетка)

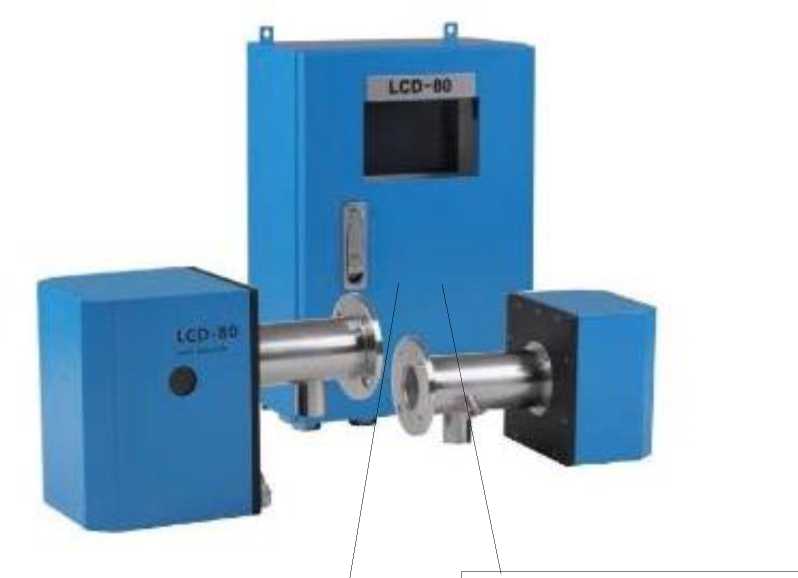

Рисунок 1 - Общий вид анализаторов

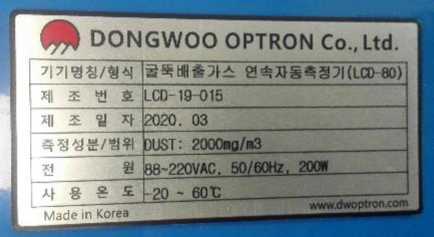

Рисунок 2 - Этикетка
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний массовой концентрации пыли, мг/м3 |
от 0 до 2300 |
|
Диапазон измерений массовой концентрации пыли 1), мг/м3 |
от 0 до 2000 |
|
Поддиапазоны измерений массовой концентрации пыли, мг/м3 |
от 0 до 100 включ. св. 100 до 2000 |
|
Пределы допускаемой приведённой погрешности 2) измерений массовой концентрации пыли 3) в поддиапазоне от 0 до 100 включ. мг/м3, % |
±20 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации пыли 3) в поддиапазоне св. 100 до 2000 мг/м3, % |
±20 |
| |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение сети переменного тока, В |
230±23 |
|
- частота сети переменного тока, Г ц |
50±1 |
|
Потребляемая мощность, В-А, не более |
200 |
|
Габаритные размеры, мм, не более | |
|
- приёмопередатчик | |
|
- высота |
270 |
|
- ширина |
200 |
|
- длина |
400 |
|
- отражатель | |
|
- высота |
200 |
|
- ширина |
200 |
|
- длина |
320 |
|
- контроллер | |
|
- высота |
500 |
|
- ширина |
330 |
|
- длина |
210 |
|
Масса, кг, не более | |
|
- приёмопередатчик |
8 |
|
- отражатель |
6 |
|
- контроллер |
16 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +5 до +35 |
|
- относительная влажность воздуха, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч, не менее |
24000 |
