Номер по Госреестру СИ: 89615-23
89615-23 Анализаторы
(GGA-70-1)
Назначение средства измерений:
Анализаторы GGA-70-1 (далее по тексту анализаторы) предназначены для непрерывного автоматического измерения объемной доли кислорода (O2) в газообразных выбросах.

Внешний вид.
Анализаторы
Рисунок № 1

Внешний вид.
Анализаторы
Рисунок № 2
Программное обеспечение
Метрологически значимым ПО анализаторов является встроенное ПО, которое
устанавливается в энергонезависимую память микроконтроллера в производственном цикле на заводе-изготовителе и в процессе эксплуатации, в том числе и по каналам обмена информацией,
изменению не подлежит.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
GGA-70-1 |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.000 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Лист № 3 Всего листов 4Знак утверждения типа
Знак утверждения типананосится методом наклеивания на корпус анализатора, а также типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Программное обеспечение» руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Техническая документация фирмы «DONGWOO OPTRON Co., Ltd.».
Правообладатель
Фирма «DONGWOO OPTRON Co., Ltd.», Республика Корея
Адрес: 102-8, Hoean-Daero, Opo-Eup, Gwangju-Si, Gyeonggi-Do, Korea
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 2а
Телефон: (343) 236-30-15
Е-mail: uraltest@uraltest.ru
Правообладатель
Фирма «DONGWOO OPTRON Co., Ltd.», Республика Корея
Адрес: 102-8, Hoean-Daero, Opo-Eup, Gwangju-Si, Gyeonggi-Do, Korea
Принцип действия анализаторов основан на электрохимическом методе с использованием циркониевого чувствительного элемента.
Конструктивно анализаторы состоят из основного блока и детектора. Детектор состоит из измерительного зонда и клеммной коробки. Анализаторы оборудованы сенсорным дисплеем на передней панели основного блока. Настраиваемые параметры и результат измерений отображаются на экране.
Анализаторы являются средствами измерений непрерывного действия.
Анализаторы обеспечивают унифицированный аналоговый выходной сигнал 4-20 мА.
Серийный номер средства измерений в виде обозначения модификации и цифрового кода наносится на маркировочную табличку на корпусе основного блока методом лазерной гравировки.
Нанесение знака поверки на корпус анализатора не предусмотрено.
Общий вид анализатора и маркировочной таблички приведен на рисунках 1 и 2 соответственно.
Пломбирование анализаторов не предусмотрено.
Основной блок
Клеммная
коробка
Место нанесения знака утверждения типа (передняя панель)
Измерительный зонд

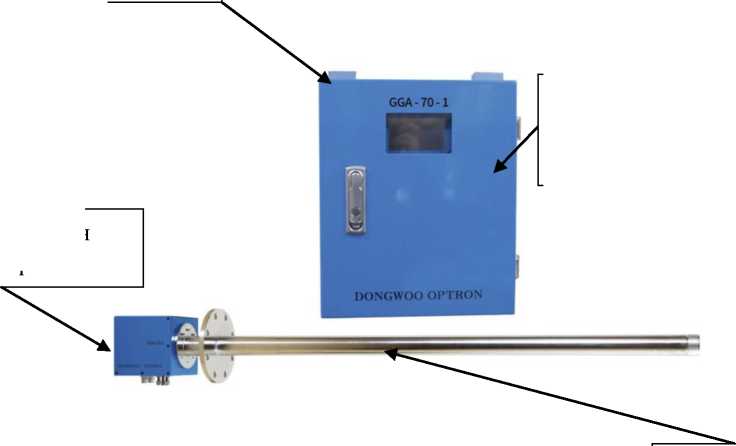

Рисунок 1 —Общий вид анализатора
Место нанесения серийного номера

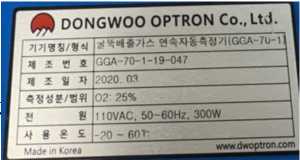

Рисунок 2 - Об:

Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Анализатор |
GGA-70-1 |
1 шт. |
|
Комплект проводов |
- |
1 шт |
|
Руководство по эксплуатации |
Анализаторы GGA-70-1 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемной доли кислорода, % |
от 0 до 25 |
|
Пределы допускаемой приведенной погрешности измерений объемной доли кислорода, % |
±5 |
|
Примечание - Нормирующим значением при определении приведенной погрешности измерений объемной доли кислорода является верхнее значение диапазона измерений объемной доли кислорода | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева, с, не менее |
3600 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 100 до 240 |
|
- частота, Гц |
от 47 до 63 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +5 до +30 |
|
- относительная влажность, %, не более |
95 |
|
Габаритные размеры, мм, не более основной блок: | |
|
- глубина |
210 |
|
- ширина |
370 |
|
- высота |
480 |
|
детектор: | |
|
- длина |
1700 |
|
- ширина |
240 |
|
- высота |
240 |
|
Масса основного блока, кг, не более |
20 |
