Номер по Госреестру СИ: 88960-23
88960-23 Преобразователи измерительные постоянного тока
(КТ)
Назначение средства измерений:
Преобразователи измерительные постоянного тока КТ предназначены для линейного преобразования силы постоянного тока в напряжение постоянного тока.
Внешний вид.
Преобразователи измерительные постоянного тока
Рисунок № 1
Внешний вид.
Преобразователи измерительные постоянного тока
Рисунок № 2
Общие сведения
Дата публикации - 05.05.2023
Срок свидетельства - 04.05.2028
Номер записи - 190952
ID в реестре СИ - 1408414
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
KT-D1-24-D3-3IR,
Производитель
Изготовитель - Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика")
Страна - РОССИЯ
Населенный пункт - Республика Башкортостан, г. Уфа
Уведомление о начале осуществления предпринимательской деятельности - Да
В условиях ограничения доступа к иностранным рынкам измерительной техники, обусловленного внешним санкционным давлением, информация об отечественных средствах измерений, аналогичных средствам измерений импортного производства, является чрезвычайно востребованной.
В рамках Плана мероприятий по реализации Стратегии обеспечения единства измерений в Российской Федерации до 2025 года с 2018 года Росстандартом на основании сведений, предоставляемых отечественными изготовителями измерительной техники подготовлен и ежегодно актуализируется Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства.
Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства, предназначен для информирования потребителей о возможностях соответствующей замены импортных средств измерений на отечественные. Перечень подготовлен на основании предложений отечественных изготовителей измерительной техники и носит рекомендательный характер. При использовании информации из данного перечня для практического применения необходимо проведение детального сравнительного анализа метрологических и технических характеристик средств измерений, установленных при утверждении типов средств измерений, по результатам которого осуществляется принятие решения о возможности/невозможности замены средства измерений импортного производства отечественным.
Бесплатный
Статистика
Кол-во поверок - 748
Выдано извещений - 0
Кол-во периодических поверок - 14
Кол-во средств измерений - 773
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№1119 от 2015.09.21 Об утверждении эталонов единиц величин
№955 от 2023.05.04 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Преобразователи измерительные постоянного тока (КТ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
67338-17 02.05.2027 |
Установки эталонные мобильные, ЭМУ Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
4 года |
|
68031-17 20.07.2027 |
Барьеры искрозащиты , МIB-200 Ex Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
2 года |
|
79408-20 |
Система измерений количества и показателей качества нефти, Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
79380-20 |
Система измерений количества и показателей качества нефти резервной схемы учета на ПСП АО "НЗНП", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
79834-20 |
Система измерений количества и показателей качества нефти резервная для СИКН № 733 ПСП "Козьмино", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
79833-20 |
Система измерений количества и показателей качества нефти №733 ПСП "Козьмино", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
80095-20 |
Система измерений количества и показателей качества нефти по резервной системе учета на ПСП "Шешма-Калейкино", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
80176-20 |
Система измерений количества и показателей качества нефти № 5 ПСП "Ярославль" ООО "Транснефть - Балтика", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
80125-20 |
Система измерений количества и показателей качества нефти № 3 ПСП "Ярославль" ООО "Транснефть - Балтика", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
80735-20 |
Система измерений количества и показателей качества нефти № 444 ООО "Транснефть-Балтика", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
81024-21 |
Система измерений количества и показателей качества нефти СИКН №115 ПСП "Юргамыш" ЛПДС "Юргамыш", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
81223-21 |
Система измерений количества и показателей качества нефти резервной №425 ПСП "Салават" ЛПДС "Салават" Туймазинского НУ АО "Транснефть-Урал", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 года |
|
82114-21 |
Установка передвижная поверочная, ППУ Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
82297-21 |
Система измерений количества нефтепродуктов ТСБ-2 АО "Газпромнефть-ОНПЗ", Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
82596-21 |
Система измерений количества и показателей качества нефти № 1522 на ПСП "Тазовский" недропользователь ООО "Меретояханефтегаз", Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
82401-21 |
Система измерений количества и показателей качества нефтепродуктов на причалах 1-6 ООО "РН-Морской терминал Находка", 1, 8, 3, 8, 4, 6 Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
82638-21 13.08.2026 |
Комплексы программно-технические, NaftaSystem Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
83056-21 |
Система измерений количества и показателей качества нефти № 249 на ПСП "Покровка" АО "Оренбург нефть", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
83145-21 |
Система измерений количества и показателей качества нефти № 620 ПСП "Клин" Ульяновского филиала ПАО НК "РуссНефть", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
84563-22 |
Система измерений количества и показателей качества нефти № 1526 на ЦПС Песцового месторождения, Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
85293-22 |
Система измерений количества и параметров нефти сырой УПСВ Западно-Зимнего лицензионного участка ООО "Газпромнефть-Хантос", Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
85559-22 13.05.2027 |
Контроллеры программируемые логические, MKLogic200 A Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
5 лет |
|
85646-22 |
Система измерений количества и параметров нефти сырой на ДНС с УПСВ Чупальского лицензионного участка месторождения им. Московцева ООО "РН - Юганскнефтегаз", Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
85615-22 |
Система измерений количества и параметров нефти сырой на ЦППН-8 Приобского месторождения ООО "РН-Юганскнефтегаз", Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
87347-22 |
Система измерений количества и показателей качества нефти оперативная № 1029, Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
87655-22 13.12.2027 |
Каналы измерительные комплексов программно-технических микропроцессорной системы автоматизации "Шнейдер Электрик", Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
2 года |
|
88093-23 |
Установка поверочная пикнометрическая, УПСИПН-4 Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
88960-23 04.05.2028 |
Преобразователи измерительные постоянного тока, КТ Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
5 лет |
|
88970-23 |
Система измерений количества и показателей качества нефти установки подготовки нефти Западно-Зимнего лицензионного участка ООО "Газпромнефть-Хантос", Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
88981-23 11.05.2028 |
Комплексы программно-технические микропроцессорной системы автоматизации пожаротушения, MKLogic Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
88996-23 15.05.2028 |
Комплексы программно-технические микропроцессорной системы автоматизации технологических процессов, MKLogic Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
89280-23 |
Система измерений количества и показателей качества нефти на площадке ЦПС Восточно-Мессояхского месторождения, Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
89656-23 |
Система измерений количества и показателей качества нефти АО "Геология" на НПС "Азнакаево", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
89657-23 |
Система измерений количества и показателей качества нефти по резервной схеме учета АО "Геология" на НПС "Азнакаево", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
89681-23 07.08.2028 |
Барьеры искрозащиты , MIB-200 A Ex Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
2 года |
|
90402-23 |
Система измерений количества и параметров нефти сырой на ДНС с УПСВ Майского месторождения ООО "РН – Юганскнефтегаз", Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
91841-24 |
Система измерений количества и показателей качества нефти № 202 НГДУ "Азнакаевскнефть", Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
92093-24 |
Система измерений количества и показателей качества нефти ППСН Хохряковского месторождения Акционерного общества "ННК - Нижневартовское нефтегазодобывающее предприятие" (АО "ННК - ННП"), Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
92644-24 |
Система измерений количества и показателей качества нефти № 224 ПСП "Альметьевск" ПАО "Татнефть" резервная схема учета, Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
95038-25 28.03.2030 |
Преобразователи измерительные, MMC-200 Ex Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
4 года |
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Кто поверяет Преобразователи измерительные постоянного тока (КТ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "НЕФТЕАВТОМАТИКА" (RA.RU.310667) | 748 | 126 | 734 | 14 | 0 | 748 | 734 | 14 |
Стоимость поверки Преобразователи измерительные постоянного тока (КТ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Методика измерения» руководства по эксплуатации КДСА.685611.058 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийТУ 27.32.13-057-00137093-2019. Преобразователь измерительный постоянного тока и Кабель терминальный КТ. Технические условия.
ПравообладательАкционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)
ИНН 0278005403
Адрес: 450005, Республика Башкортостан, г. Уфа, ул. 50-летия Октября, д. 24
Изготовитель
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)ИНН 0278005403
Адрес: 450005, Республика Башкортостан, г. Уфа, ул. 50-летия Октября, д. 24
Телефон: +7-800-700-78-68, +7 (347) 279-88-99
Факс: +7-800-700-78-68, +7 (347) 279-88-99
Web-сайт: www.nefteavtomatika.ru
E-mail: nefteavtomatika@nefteavtomatika.ru
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а Телефон: +7 (843) 567-20-10E-mail: gnmc@nefteavtomatika.ru
Принцип действия преобразователей измерительных постоянного тока КТ (далее - КТ) основан на преобразовании протекающего через резистор силы постоянного тока в напряжение постоянного тока.
КТ состоят из прецизионных резисторов, разъемов подключения к модулю и цепям сигналов, кабеля и перемычки размещенных в изолирующем корпусе. Общий вид преобразователей измерительных постоянного тока КТ приведен на рисунке 1.
КТ изготавливаются в следующих модификациях: KT-D1-1x-D2-2IR, KT-D1-2x-D2-3IR, KT-D1-2x-D2-4R, KT-D1-1x-D3-2IR, KT-D1-2x-D3-3IR, KT-D1-2x-D3-4R, KT-D1-1x-W1-2IR, КТ-D1-2x-W1-3IR, KT-D1-2x-W1-4R. Данные модификации отличаются между собой количеством каналов, количеством кабельных линий и типами разъемов. Расшифровка обозначений модификаций приведена на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено. Для защиты от несанкционированной настройки и вмешательства на один из винтов крепления корпуса КТ наносится заводская наклейка. Заводской номер наносится на маркировочную этикетку КТ типографским способом в виде цифрового кода.

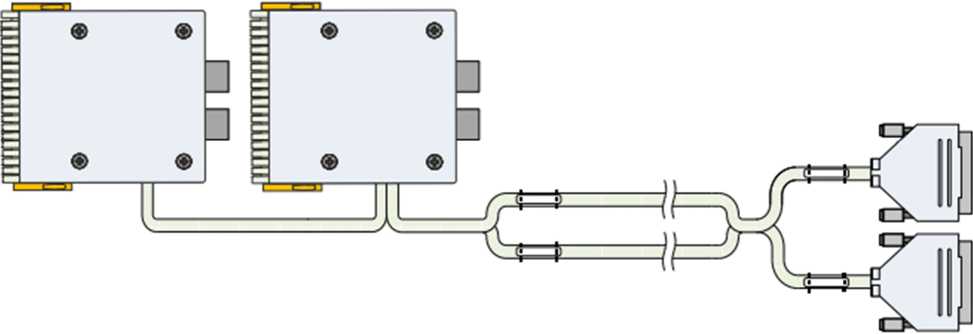

Рисунок 1 - Общий вид КТ
KT-D1-25-D3-3(I)R xxxx yy Тип разъема для подключения к модулю ввода/вывода______________|_
D1- блок контактный с фиксаторами
P1 - блок контактный с фиксаторами и крышкой
Количество кабельных линий
-
1 - одна линия
-
2 - две линии
Тип кабеля
-
1 - 10x0,14
-
2 - 12х0,14
-
3 - 12х0,34
-
4 - 16х0,14
-
5 - 16х0,34
-
6 - 18х0,14
-
7 - 20х0,14
-
8 - 21х0,34
Тип разъема для подключения входным/выходным цепям сигналов
W1 - свободные концы
D2 - соединительный блок 40контактов
D3 - разъем D-SUB 44 контакта
Схема подключения
Функциональная особенность
I - поканальная гальваническая изоляция
R - подключение резервного модуля
X - без особенностей
Длина кабеля L1
xxxx - длина кабеля L1, м
Длина перемычки L2__
yy - длина перемычки L2 (если предусмотрена), м
Рисунок 2 - Расшифровка маркировки
Место нанесения знака утверждения типа
б)

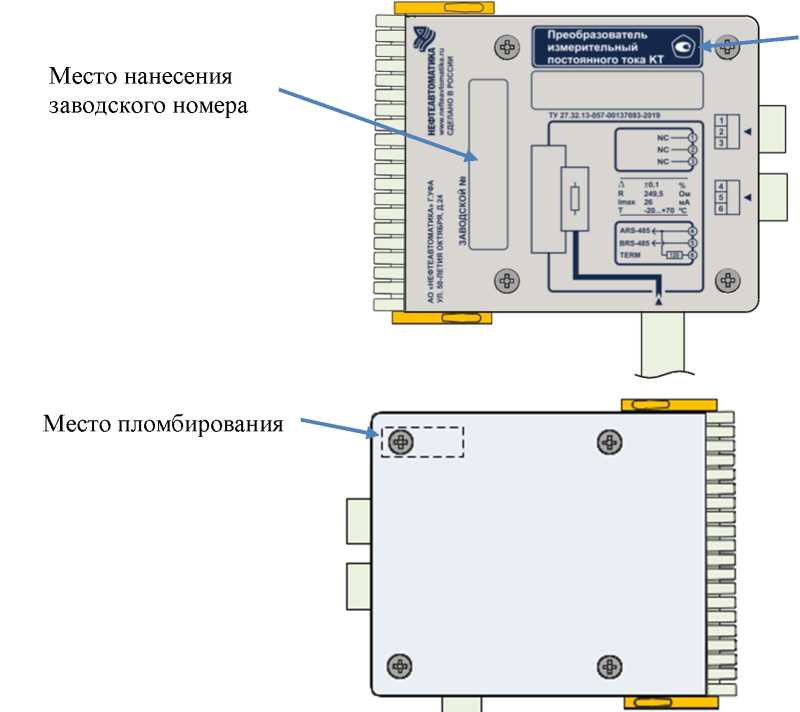

Рисунок 3 - а) Места нанесения заводского номера и знака утверждения типа; б) Место пломбирования.
Таблица 4 - Комплектность КТ
|
Наименование |
Обозначение |
Количество |
|
Преобразователь постоянного тока КТ |
KT-xx-xx-xx-xx |
1 шт. |
|
Паспорт изделия |
КДСА.426431.108 ПС |
1 шт. |
|
Руководство по эксплуатации |
КДСА.685611.058 РЭ |
1 шт.1) |
|
Методика поверки (по требованию) |
- |
1 шт. |
|
Комплект монтажный 2) |
- |
1 компл. |
|
Комплект ЗИП3) |
- |
1 компл. |
|
П р и м е ч а н и я: 1)допускается прилагать 1 экземпляр на партию изделий, поставляемых в один | ||
|
адрес. Допускается поставка в электронном виде; 2)только для изделий W1. Комплект включает термоусадочную трубку |
и комплект | |
|
наконечников; 3)по требованию заказчика. | ||
Основные метрологические и технические характеристики КТ приведены в таблицах
2 и 3.
Таблица 2 - Основные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон преобразований силы постоянного тока, мА |
от 0 до 20 |
|
Диапазон изменений выходного напряжения постоянного тока, В |
от 0 до 4,99 |
|
Предел допускаемой приведенной погрешности преобразований, % |
±0,1 |
Таблица 3 - Основные технические характеристики КТ
|
Наименование характеристики |
Значение |
|
Количество каналов, шт. |
8 - для изделий группы 2IR 16 - для изделий группы 3IR, 4R |
|
Тип входного канала |
сила постоянного тока |
|
Тип выходного канала |
напряжение постоянного тока |
|
Рабочие условия эксплуатации:
|
от 84,0 до 106,7 от - 20 до + 70 от 5 до 95 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка до метрологического отказа, ч |
100000 |
|
П р и м е ч а н и е: *)- при отсутствии конденсации | |
