Номер по Госреестру СИ: 89681-23
89681-23 Барьеры искрозащиты
(MIB-200 A Ex)
Назначение средства измерений:
Барьеры искрозащиты MIB-200 A Ex (далее - барьеры) предназначены для преобразований аналоговых сигналов силы и напряжения постоянного тока, а также сопротивления (в том числе сигналов от термопар и термопреобразователей сопротивления (далее - ТС)), для обеспечения искробезопасности в электрических цепях устройств, находящихся во взрывоопасной зоне.
Внешний вид.
Барьеры искрозащиты
Рисунок № 1
Внешний вид.
Барьеры искрозащиты
Рисунок № 2
Внешний вид.
Барьеры искрозащиты
Рисунок № 3
Внешний вид.
Барьеры искрозащиты
Рисунок № 4
Внешний вид.
Барьеры искрозащиты
Рисунок № 5
Внешний вид.
Барьеры искрозащиты
Рисунок № 6
Внешний вид.
Барьеры искрозащиты
Рисунок № 7
Внешний вид.
Барьеры искрозащиты
Рисунок № 8
Внешний вид.
Барьеры искрозащиты
Рисунок № 9
Внешний вид.
Барьеры искрозащиты
Рисунок № 10
Общие сведения
Дата публикации - 08.08.2023
Срок свидетельства - 07.08.2028
Номер записи - 191653
ID в реестре СИ - 1410256
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
MIB-252 A Ex, MIB-251 A Ex, MIB-242 A Ex, MIB-241 A Ex, MIB-232 A Ex, MIB-231 A Ex, MIB-222 A Ex, MIB-221 A Ex, MIB-212 A Ex, MIB-211 A Ex, MIB-200 A Ex,
Производитель
Изготовитель - Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика")
Страна - РОССИЯ
Населенный пункт - Республика Башкортостан, г. Уфа
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 23456
Выдано извещений - 0
Кол-во периодических поверок - 251
Кол-во средств измерений - 22825
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№1568 от 2023.08.07 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Барьеры искрозащиты (MIB-200 A Ex)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
67338-17 02.05.2027 |
Установки эталонные мобильные, ЭМУ Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
4 года |
|
68031-17 20.07.2027 |
Барьеры искрозащиты , МIB-200 Ex Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
2 года |
|
79408-20 |
Система измерений количества и показателей качества нефти, Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
79380-20 |
Система измерений количества и показателей качества нефти резервной схемы учета на ПСП АО "НЗНП", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
79834-20 |
Система измерений количества и показателей качества нефти резервная для СИКН № 733 ПСП "Козьмино", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
79833-20 |
Система измерений количества и показателей качества нефти №733 ПСП "Козьмино", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
80095-20 |
Система измерений количества и показателей качества нефти по резервной системе учета на ПСП "Шешма-Калейкино", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
80176-20 |
Система измерений количества и показателей качества нефти № 5 ПСП "Ярославль" ООО "Транснефть - Балтика", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
80125-20 |
Система измерений количества и показателей качества нефти № 3 ПСП "Ярославль" ООО "Транснефть - Балтика", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
80735-20 |
Система измерений количества и показателей качества нефти № 444 ООО "Транснефть-Балтика", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
81024-21 |
Система измерений количества и показателей качества нефти СИКН №115 ПСП "Юргамыш" ЛПДС "Юргамыш", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
81223-21 |
Система измерений количества и показателей качества нефти резервной №425 ПСП "Салават" ЛПДС "Салават" Туймазинского НУ АО "Транснефть-Урал", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 года |
|
82114-21 |
Установка передвижная поверочная, ППУ Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
82297-21 |
Система измерений количества нефтепродуктов ТСБ-2 АО "Газпромнефть-ОНПЗ", Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
82596-21 |
Система измерений количества и показателей качества нефти № 1522 на ПСП "Тазовский" недропользователь ООО "Меретояханефтегаз", Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
82401-21 |
Система измерений количества и показателей качества нефтепродуктов на причалах 1-6 ООО "РН-Морской терминал Находка", 1, 8, 3, 8, 4, 6 Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
82638-21 13.08.2026 |
Комплексы программно-технические, NaftaSystem Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
83056-21 |
Система измерений количества и показателей качества нефти № 249 на ПСП "Покровка" АО "Оренбург нефть", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
83145-21 |
Система измерений количества и показателей качества нефти № 620 ПСП "Клин" Ульяновского филиала ПАО НК "РуссНефть", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
84563-22 |
Система измерений количества и показателей качества нефти № 1526 на ЦПС Песцового месторождения, Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
85293-22 |
Система измерений количества и параметров нефти сырой УПСВ Западно-Зимнего лицензионного участка ООО "Газпромнефть-Хантос", Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
85559-22 13.05.2027 |
Контроллеры программируемые логические, MKLogic200 A Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
5 лет |
|
85646-22 |
Система измерений количества и параметров нефти сырой на ДНС с УПСВ Чупальского лицензионного участка месторождения им. Московцева ООО "РН - Юганскнефтегаз", Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
85615-22 |
Система измерений количества и параметров нефти сырой на ЦППН-8 Приобского месторождения ООО "РН-Юганскнефтегаз", Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
87347-22 |
Система измерений количества и показателей качества нефти оперативная № 1029, Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
87655-22 13.12.2027 |
Каналы измерительные комплексов программно-технических микропроцессорной системы автоматизации "Шнейдер Электрик", Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
2 года |
|
88093-23 |
Установка поверочная пикнометрическая, УПСИПН-4 Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
88960-23 04.05.2028 |
Преобразователи измерительные постоянного тока, КТ Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
5 лет |
|
88970-23 |
Система измерений количества и показателей качества нефти установки подготовки нефти Западно-Зимнего лицензионного участка ООО "Газпромнефть-Хантос", Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
88981-23 11.05.2028 |
Комплексы программно-технические микропроцессорной системы автоматизации пожаротушения, MKLogic Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
88996-23 15.05.2028 |
Комплексы программно-технические микропроцессорной системы автоматизации технологических процессов, MKLogic Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
89280-23 |
Система измерений количества и показателей качества нефти на площадке ЦПС Восточно-Мессояхского месторождения, Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
89656-23 |
Система измерений количества и показателей качества нефти АО "Геология" на НПС "Азнакаево", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
89657-23 |
Система измерений количества и показателей качества нефти по резервной схеме учета АО "Геология" на НПС "Азнакаево", Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
89681-23 07.08.2028 |
Барьеры искрозащиты , MIB-200 A Ex Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
2 года |
|
90402-23 |
Система измерений количества и параметров нефти сырой на ДНС с УПСВ Майского месторождения ООО "РН – Юганскнефтегаз", Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
91841-24 |
Система измерений количества и показателей качества нефти № 202 НГДУ "Азнакаевскнефть", Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
92093-24 |
Система измерений количества и показателей качества нефти ППСН Хохряковского месторождения Акционерного общества "ННК - Нижневартовское нефтегазодобывающее предприятие" (АО "ННК - ННП"), Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
92644-24 |
Система измерений количества и показателей качества нефти № 224 ПСП "Альметьевск" ПАО "Татнефть" резервная схема учета, Обозначение отсутствует Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
1 год |
|
95038-25 28.03.2030 |
Преобразователи измерительные, MMC-200 Ex Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
4 года |
Исследование "Анализ рынка поверки Северо-Западного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в Северо-Западном регионе.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Барьеры искрозащиты (MIB-200 A Ex)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "НЕФТЕАВТОМАТИКА" (RA.RU.310667) | 23453 | 845 | 23202 | 251 | 0 | 23453 | 23202 | 251 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Барьеры искрозащиты (MIB-200 A Ex)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) имеют MIB-251 A Ex и MIB-252 A Ex. Программное обеспечение хранится в энергонезависимой памяти барьеров. Метрологические характеристики барьеров нормированы с учетом влияния на них встроенного ПО. Идентификационные данные ПО барьеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
MIB-251 A Ex |
MIB-252 A Ex | |
|
Идентификационное наименование ПО |
MIB-251 Ex firmware |
MIB-252 Ex firmware |
|
Номер версии (идентификационный номер) ПО |
0.0.1.4 |
0.0.1.0 |
|
Цифровой идентификатор ПО (CRC) |
2A6623DF |
3B7734EC |
Загрузка встроенного программного обеспечения производится на заводе-изготовителе. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования барьеров, аппаратные интерфейсы для изменения памяти со встроенным ПО защищены механически и не доступны конечному пользователю.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на корпус и титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п.2.5 «Методика измерения и воспроизведения сигнала» руководства по эксплуатации на барьеры искрозащиты MIB-200 Ex КДСА.426475.ХХХ РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийТУ 27.33.13-041-00137093-2016. Барьер искрозащиты MIB-200 Ex. Технические условия.
ПравообладательАкционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)
ИНН 0278005403
Юридический адрес: 450005, Республика Башкортостан, г. Уфа, ул. 50-летия Октября, д. 24
Телефон: +7 (347) 279-88-99, +7-800-700-78-68
Факс: +7 (347) 279-88-99, +7-800-700-78-68
Web-сайт: www.nefteavtomatika.ru
E-mail: nefteavtomatika@nefteavtomatika.ru
Изготовитель
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)ИНН 0278005403
Адрес: 450005, Республика Башкортостан, г. Уфа, ул. 50-летия Октября, д. 24
Телефон: +7 (347) 279-88-99, +7-800-700-78-68
Факс: +7 (347) 279-88-99, +7-800-700-78-68
Web-сайт: www.nefteavtomatika.ru
E-mail: nefteavtomatika@nefteavtomatika.ru
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а Телефон: +7 (843) 567-20-10
Факс: +7 (843) 567-20-10
E-mail: gnmc@nefteavtomatika.ru
Правообладатель
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)ИНН 0278005403
Юридический адрес: 450005, Республика Башкортостан, г. Уфа, ул. 50-летия Октября, д. 24
Телефон: +7 (347) 279-88-99, +7-800-700-78-68
Факс: +7 (347) 279-88-99, +7-800-700-78-68
Web-сайт: www.nefteavtomatika.ru
E-mail: nefteavtomatika@nefteavtomatika.ru
Барьеры представляют собой плату, помещенную в пластиковый корпус, состоящий из двух частей. На переднюю панель изделия, боковые поверхности корпуса и клеммные колодки нанесена маркировочная информация.
Принцип действия барьеров основан на преобразовании входного сигнала от первичных датчиков в унифицированный выходной сигнал постоянного тока.
Конструктивно барьеры выполнены в пластмассовом корпусе и предназначены для установки на монтажный рельс шириной 35 миллиметров. Для облегчения монтажа и замены барьеров применены съемные клеммные колодки. Внешний вид барьеров приведены на рисунках 1-11.
Барьеры изготавливаются в следующих исполнениях: MIB-211 А Ex, MIB-212 А Ex, MIB-221 А Ex, MIB-222 А Ex, MIB-231 А Ex, MIB-232 А Ex, MIB-241, А Ex MIB-242 А Ex, MIB-251 А Ex, MIB-252 А Ex. Вариант исполнения определяется типом и количеством каналов, а также направлением передачи сигнала: из взрывоопасной зоны во взрывобезопасную или из взрывобезопасной во взрывоопасную.
MIB-211 A Ex имеет 1 аналоговый искробезопасный вход и 1 аналоговый выход. MIB-212 A Ex имеет 2 аналоговых искробезопасных входа и 2 аналоговых выхода. Барьеры предназначены для приёма аналогового токового сигнала от 0 до 20 (от 4 до 20) мА от устройств, находящихся во взрывоопасной зоне и его передачу устройствам, расположенным во взрывобезопасной зоне. Также барьеры данных исполнений позволяют передавать совместно с аналоговым сигналом цифровой сигнал по протоколу HART.
MIB-221 A Ex имеет 1 аналоговый искробезопасный выход и 1 аналоговый вход. MIB-222 A Ex имеет 2 аналоговых искробезопасных выхода и 2 аналоговых входа. Барьеры предназначены для передачи аналогового токового сигнала от 0 до 20 (от 4 до 20) мА от устройств, расположенных во взрывобезопасной зоне устройствам, находящихся во взрывоопасной зоне. Также барьеры данного исполнения позволяют передавать совместно с аналоговым сигналом цифровой сигнал по протоколу HART.
MIB-231 A Ex имеет 1 аналоговый искробезопасный вход и 1 аналоговый выход. MIB-232 A Ex имеет 2 аналоговых искробезопасных входа и 2 аналоговых выхода.
Барьеры предназначены для приёма аналогового токового сигнала от 0 до 20 (от 4 до 20) мА от устройств, находящихся во взрывоопасной зоне и его передачу устройствам, расположенным во взрывобезопасной зоне.
MIB-241 A Ex имеет 1 аналоговый искробезопасный выход и 1 аналоговый вход. MIB-242 A Ex имеет 2 аналоговых искробезопасных выхода и 2 аналоговых входа. Барьеры предназначены для передачи аналогового токового сигнала от 0 до 20 (от 4 до 20) мА от устройств, расположенных во взрывобезопасной зоне устройствам, находящимся во взрывоопасной зоне.
MIB-251 A Ex имеет 1 искробезопасный вход и 1 аналоговый выход. Барьер искрозащиты MIB-252 A Ex имеет 2 искробезопасных входа и 2 аналоговых выхода. Барьеры принимают сигналы от термопар и термопреобразователей сопротивления, от устройств с выходным сигналом напряжения постоянного тока в диапазоне от минус 10 до плюс 100 мВ, от устройств с выходным сигналом электрического сопротивления в диапазоне от 0 до 4000 Ом, расположенных во взрывоопасной зоне, преобразуют их и передают в виде аналогового токового сигнала от 0 до 20 (от 4 до 20) мА устройствам, находящимся во взрывобезопасной зоне.

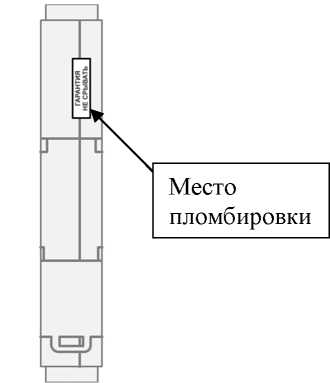

Нанесение знака поверки на барьеры не предусмотрено. Для защиты от несанкционированной настройки и вмешательства на место соединения частей корпуса наносится заводская наклейка. Заводской номер наносится на маркировочную этикетку типографским способом в виде цифрового кода, представленных на рисунке 11.
Рисунок 1 - Внешний вид исполнения MIB-211 A Ex

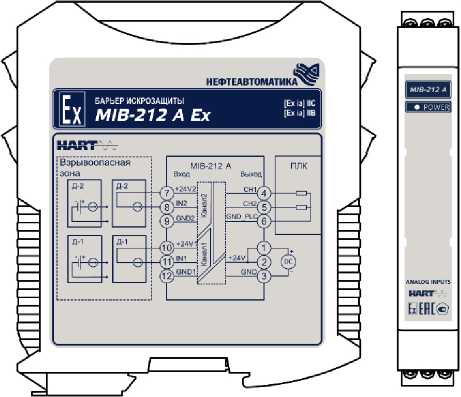

Рисунок 2 - Внешний вид исполнения MIB-212 A Ex

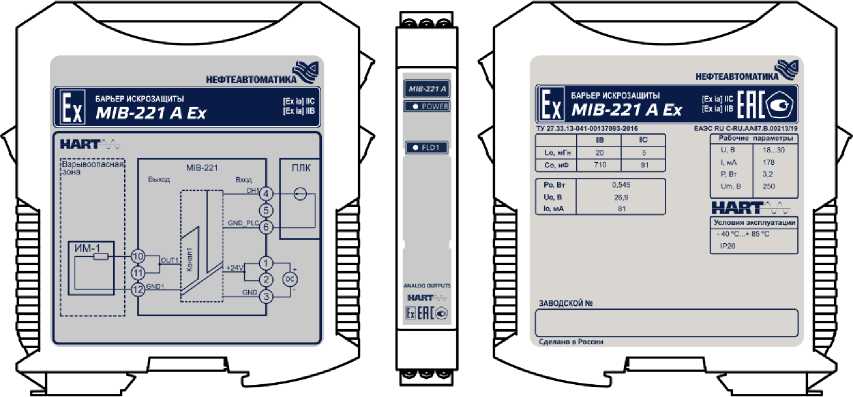

Рисунок 3 - Внешний вид исполнения MIB-221 A Ex

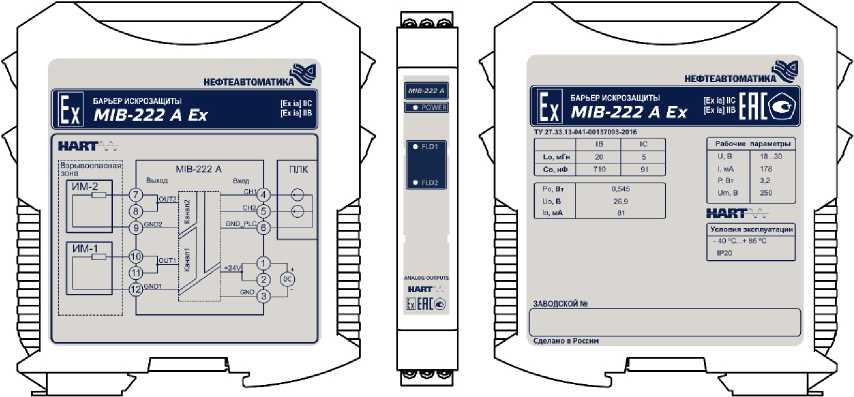

Рисунок 4 - Внешний вид исполнения MIB-222 A Ex

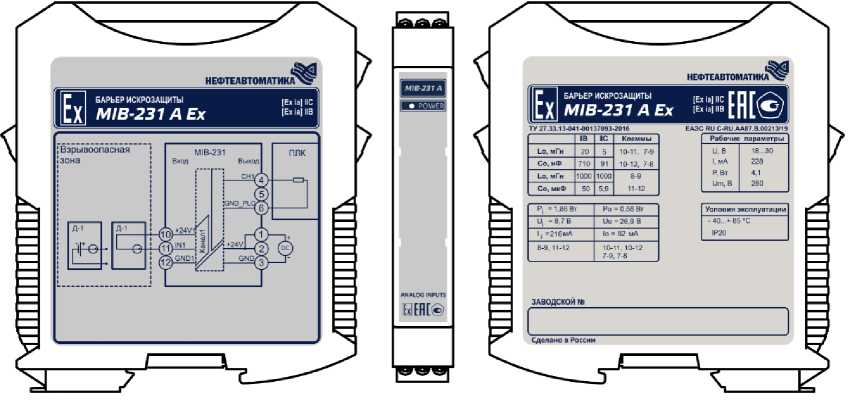

Рисунок 5 - Внешний вид исполнения MIB-231 A Ex
ICN-ОЗ-ООООЗ-А

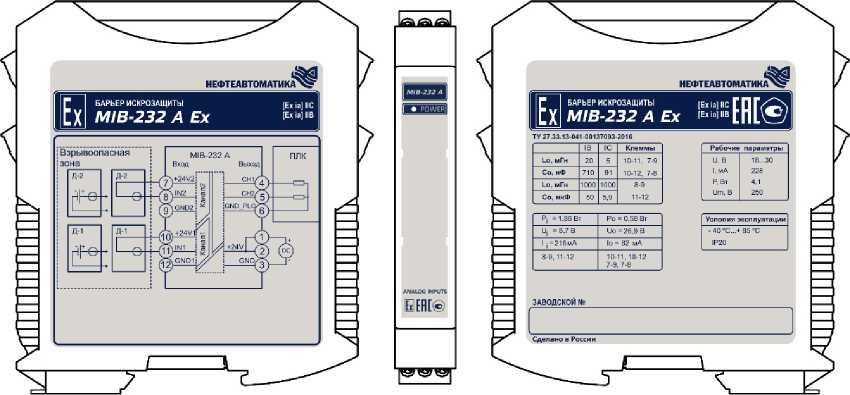

Рисунок 6 - Внешний вид исполнения MIB-232 A Ex

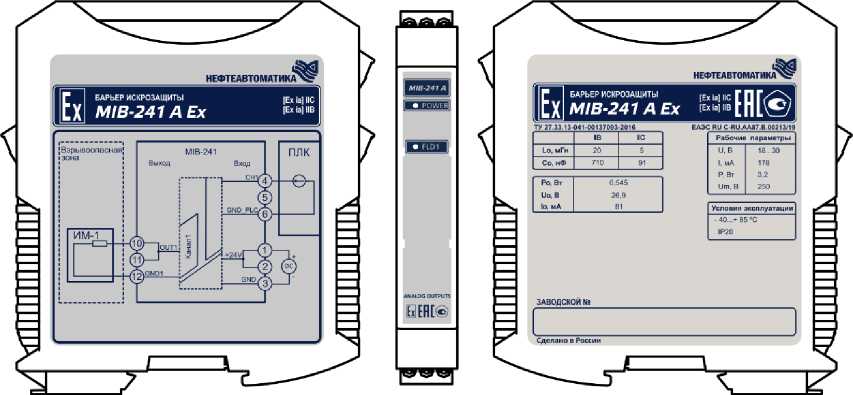

Рисунок 7 - Внешний вид исполнения MIB-241 A Ex

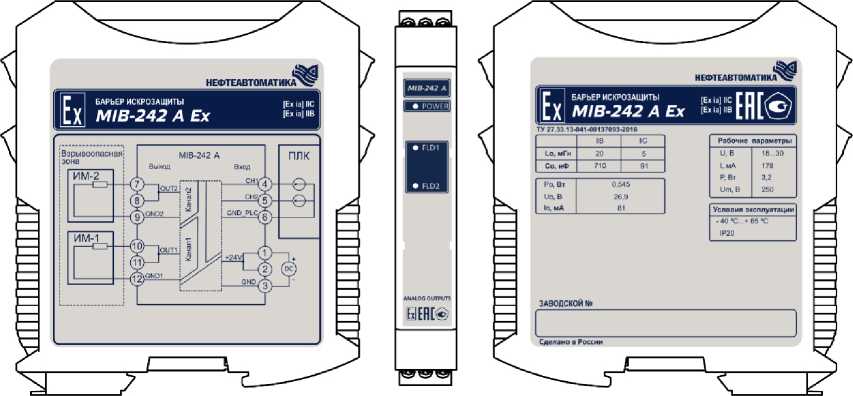

Рисунок 8 - Внешний вид исполнения MIB-242 A Ex

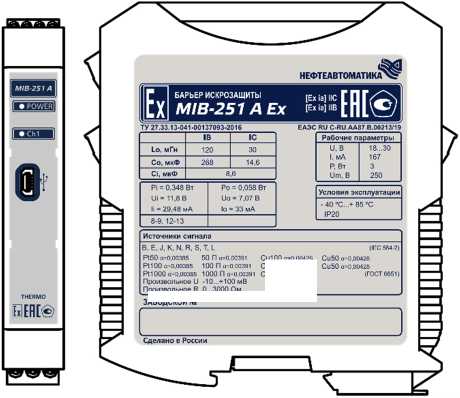

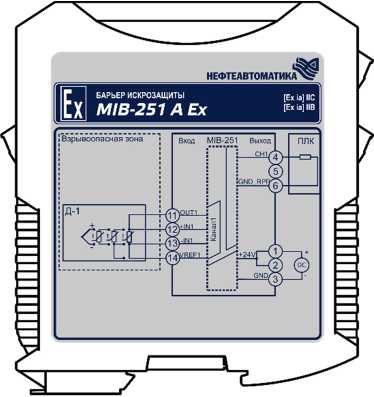

Рисунок 9 - Внешний вид исполнения MIB-251 A Ex
произвольное к о ..зооо ом
CU100 «=0.00426 Сим Си 100 «=0.00427 Си100 «=0.00420
ЗАВОДСКОЙ №

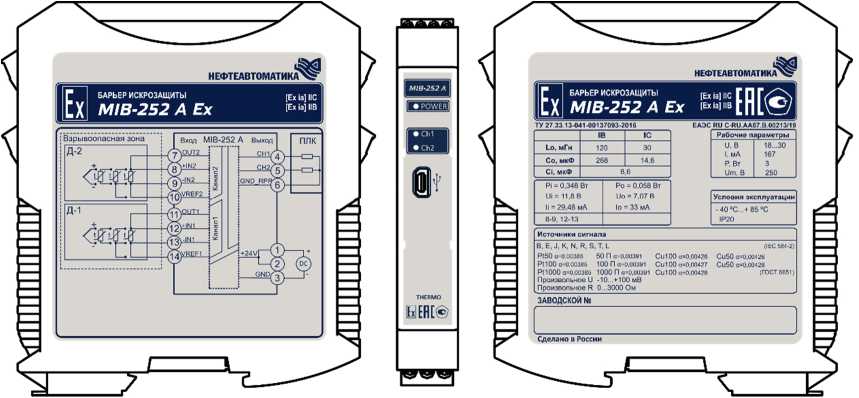

Рисунок 10 - Внешний вид исполнения MIB-252 A Ex

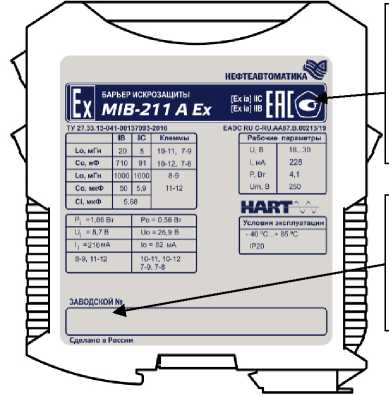

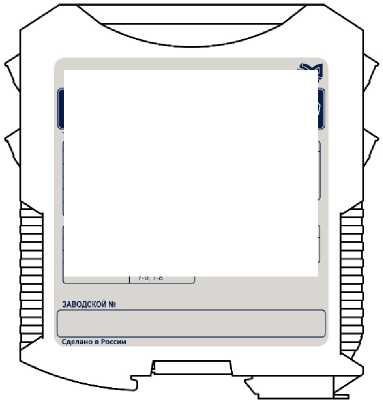

Место нанесения знака утверждения типа
Место нанесения заводского номера
Таблица 5 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Барьер искрозащиты |
MIB-200 A Ex |
1 |
|
Паспорт изделия |
КДСА.426475.ХХХ-ХХ ПС |
1 |
|
Руководство по эксплуатации* (по требованию) |
КДСА.426475.ХХХ РЭ |
1 |
|
Методика поверки (по требованию) |
- |
1 |
|
Примечание: * - допускается прилагать 1 экземпляр на партию изделий, поставляемых в один | ||
|
адрес. Допускается поставка в электронном виде. | ||
Основные метрологические и технические характеристики барьеров приведены в таблицах 2-4.
Таблица 2 - Метрологические характеристики MIB-211 A Ex, MIB-212 A Ex, MIB-221 A Ex, MIB-222 A Ex, MIB-231 A Ex, MIB-232 A Ex, MIB-241 A Ex, MIB-242 A Ex
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности*, % |
±0,1 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности во всем диапазоне рабочих температур, % |
±0,75 |
|
Диапазон входного унифицированного сигнала постоянного тока, мА |
от 4 до 20 от 0 до 20 |
|
Диапазон выходного унифицированного сигнала постоянного тока, мА |
от 4 до 20 от 0 до 20 |
|
Примечание:*- при температуре окружающей среды от +23 до +27 °С | |
Таблица 3 - Метрологические характеристики MIB-251 A Ex, MIB-252 A Ex
|
Наименование характеристики |
Значение | ||||
|
термопара типа B |
термопара типа E |
термопара типа J |
термопара типа K |
термопара типа L (IEC 584-1) | |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Диапазон измерений |
от +600 до +1800°С |
от -200 до +1000 °С |
от -200 до +1200 °С |
от -200 до +1300°С |
от -200 до +900 °С |
|
Пределы допускаемой основной абсолютной погрешности |
±2 °С |
±1 °С |
±1 °С |
±1 °С |
±1 °С |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности* |
±0,6 °С |
±0,3 °С |
±0,3 °С |
±0,3 °С |
±0,3 °С |
|
Диапазон выходного унифицированного сигнала постоянного тока |
от 4 до 20 мА от 0 до 20 мА | ||||
Примечание: *- на каждый 1 °С отклонения температуры окружающей среды от ближайшей границы диапазона от +23 до +27 °С.
Продолжение таблицы 3
|
Наименование характеристики |
Значение | |||||
|
термопара типа N |
термопара типа T |
термопара типа R |
термопара типа S |
ТС Pt100 385 |
ТС Pt50 385 | |
|
1 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Диапазон измерений |
от -200 до +1300°С |
от -200 до +400 °С |
от 0 до +1700°С |
от 0 до +1700°С |
от -200 до +850 °С |
от -200 до +850 °С |
|
Пределы допускаемой основной абсолютной погрешности |
±1 °С |
±1 °С |
±2 °С |
±2 °С |
±0,6 °С |
±1 °С |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности* |
±0,3 °С |
±0,3 °С |
±0,6 °С |
±0,6 °С |
±0,04 °С |
±0,06 °С |
|
Диапазон выходного унифицированного сигнала постоянного тока |
от 4 до 20 мА от 0 до 20 мА | |||||
Примечание: *- на каждый 1 °С отклонения температуры окружающей среды от ближайшей границы диапазона от +23 до +27 °С.
Продолжение таблицы 3
|
Наименование характеристики |
Значение | |||||
|
ТС Pt1000 385 |
ТС 50П 391 |
ТС 100П 391 |
ТС 1000П 391 |
ТС Cu100 428 |
ТС Cu50 428 | |
|
1 |
13 |
14 |
15 |
16 |
17 |
18 |
|
Диапазон измерений |
от -200 до +850 °С |
от-200 до +850 °С |
от -200 до +850 °С |
от-200 до +850 °С |
от -180 до +200 °С |
от-180 до +200 °С |
|
Пределы допускаемой основной абсолютной погрешности |
±0,6 °С |
±1 °С |
±0,6 °С |
±0,6 °С |
±0,6 °С |
±0,6 °С |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности* |
±0,04 °С |
±0,06 °С |
±0,04 °С |
±0,04 °С |
±0,04 °С |
±0,04 °С |
|
Диапазон выходного унифицированного сигнала постоянного тока |
от 4 до 20 мА от 0 до 20 мА | |||||
Примечание: *- на каждый 1 °С отклонения температуры окружающей среды от ближайшей границы диапазона от +23 до +27 °С.
Продолжение таблицы 3
|
Наименование характеристики |
Значение | ||||
|
ТС Cu100_427 |
ТС Cu50_426 |
ТС Cu100_426 |
Входной сигнал напряжения постоянного тока |
Входной сигнал сопротивления | |
|
1 |
19 |
20 |
21 |
22 |
23 |
|
Диапазон измерений |
от -200 до +260 °С |
от -50 до +200°С |
от -50 до +200 °С |
от -10 до +100 мВ |
от 0 до 4000 Ом |
|
Пределы допускаемой основной абсолютной погрешности |
±0,6 °С |
±0,6 °С |
±0,6 °С |
±0,025 мВ |
±3 Ом |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности* |
±0,04 °С |
±0,04 °С |
±0,04 °С |
±0,008 мВ |
±0,1 Ом |
|
Диапазон выходного унифицированного сигнала постоянного тока |
от 4 до 20 мА от 0 до 20 мА | ||||
Примечание: *- на каждый 1 °С отклонения температуры окружающей среды от ближайшей границы диапазона от +23 до +27 °С.
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов, шт. |
|
|
Рабочие условия эксплуатации:
|
от 84,0 до 106,7 от -40 до +85 от 5 до 95 |
|
Напряжение постоянного тока, В |
от 18 до 30 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка до метрологического отказа, ч |
105000 |
|
Примечание: * - при отсутствии конденсации | |
