Номер по Госреестру СИ: 89286-23
89286-23 Прибор для измерения теплопроводности
(FOX 200)
Назначение средства измерений:
Прибор для измерения теплопроводности FOX 200 (далее - прибор) предназначен для измерений теплопроводности строительных, конструкционных и теплоизоляционных материалов при стационарном тепловом режиме.

Внешний вид.
Прибор для измерения теплопроводности
Рисунок № 1

Внешний вид.
Прибор для измерения теплопроводности

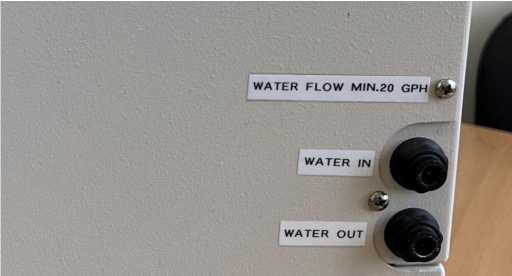

Рисунок № 2

Внешний вид.
Прибор для измерения теплопроводности
Рисунок № 3
Программное обеспечение
Программное обеспечение прибора (далее ПО) состоит из встроенной части (встроенный, защищенный от записи микроконтроллер) и автономной части под управлением операционной системы персонального компьютера.
Встроенное ПО (метрологически значимое) отвечает за преобразование сигналов от датчиков теплового потока и температуры в значения измеряемых величин (теплопроводность, тепловой поток, температура)
Автономное ПО прибора предназначено для извлечения измерительных данных из нижнего уровня по стандартному протоколу на верхний для их визуализации, архивирования и дальнейшей обработки. Оно идентифицируется при включении прибора путем вывода на экран наименования и версии программного обеспечения.
Конструктивно прибор имеет защиту встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Защита автономного (внешнего) ПО обеспечивается средствами ОС Windows.
Уровень защиты встроенного ПО от преднамеренных или непреднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значения | |
|
Встроенное ПО |
Автономное ПО | |
|
Идентификационное наименование ПО |
- |
WinTherm32 |
|
Номер версии (идентификационный номер) ПО |
- |
не ниже 3.30 |
|
Цифровой идентификатор ПО |
- |
36bca2cd61250444550227bbe324f031 |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
md5 |
|
Модель прибора |
FOX 200 |
- |
|
Серийный номер СИ |
110816355 |
- |
|
Примечание - Значения цифрового идентификатора ПО, приведённые в таблице, относятся к ПО указанной версии | ||
Знак утверждения типа
Знак утверждения типа наноситсяна маркировочной наклейке, прикрепляемой к задней поверхности корпуса прибора (рисунок 2), и (или) на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 6 руководства по эксплуатации «Прибор для измерения теплопроводности FOX 200».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 8.140-2009 «ГСИ. Государственная поверочная схема для средств измерений теплопроводности твердых тел в диапазоне от 0,02 до 20 Вт/fiwK) при температуре от 90 до 1100 K»;
Техническая документация фирмы-изготовителя.
Правообладатель
Фирма «LaserComp, Inc», США
Адрес: 20 Spring Street, Saugus, Massachusetts 01906 U.S.A.
Телефон: (781) 233-1717; факс: (781) 941-2484
Web-сайт: www.lasercomp.com
E-mail: Lasercomp@lasercomp.com
Изготовитель
Фирма «LaserComp, 1пс», США
Адрес: 20 Spring Street, Saugus, Massachusetts 01906 U.S.A.
Телефон: (781) 233-1717; факс: (781) 941-2484
Web-сайт: www.lasercomp.com
E-mail: Lasercomp@lasercomp.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Фирма «LaserComp, Inc», США
Адрес: 20 Spring Street, Saugus, Massachusetts 01906 U.S.A.
Телефон: (781) 233-1717; факс: (781) 941-2484
Web-сайт: www.lasercomp.com
E-mail: Lasercomp@lasercomp.com
К прибору для измерения теплопроводности данного типа относится прибор для измерения теплопроводности FOX 200 зав.№ 110816355.
Принцип действия прибора основан на методе измерений плотности теплового потока, проходящего через образец в стационарном режиме.
Прибор выполнен в корпусе, внутрь которого встроена печь и калориметрическое устройство. На лицевой стороне прибора встроен дисплей с модулем клавиатуры.
Образец помещают в калориметрическое устройство между нижней и верхней измерительными пластинами, в которые вмонтированы нагреватели, создающие перепад температуры на образце, и измерительные элементы (преобразователи и термопары). Измерительные пластины снабжены специальной системой нагревания/охлаждения и термостатированы с помощью элементов Пельтье. Измерение температуры на лицевых гранях производят интегрировано по всей поверхности образца, обеспечивая, таким образом, высокую надежность измерения.
Прибор работает отдельно или вместе с IBM-совместимым персональным компьютером. Программное обеспечение, работающее под ОС Microsoft Windows, обеспечивает взаимодействие прибора с персональным компьютером.
Общий вид прибора представлен на рисунке 1.
Пломбирование прибора не предусмотрено.
Знак поверки наносится на свидетельство о поверке (в случае оформления) и/или в паспорт прибора.
Заводской номер наносится на маркировочной наклейке в формате восьмизначного цифрового кода, прикрепляемой к задней поверхности корпуса прибора (рисунок 2).

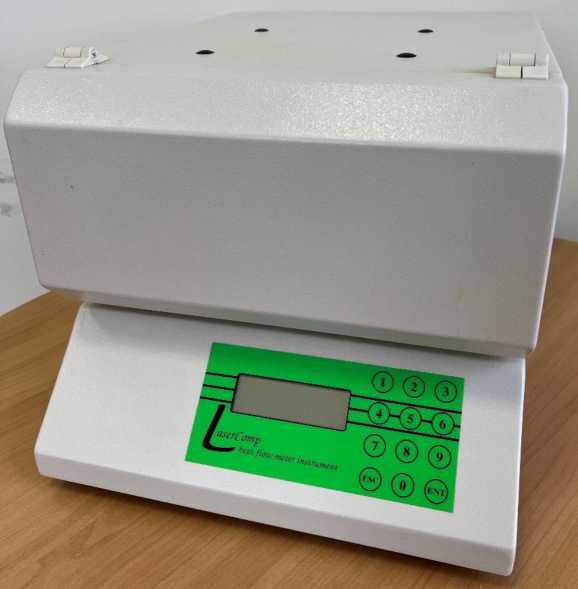

Рисунок 1 - Общий вид прибора для измерения теплопроводности FOX 200

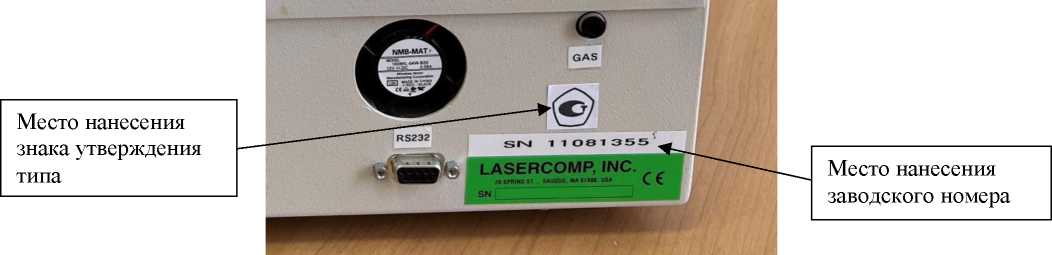

Рисунок 2 - Место нанесения знака утверждения типа и заводского номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений теплопроводности, Вт/fiwK) (при температуре, °С) |
от 0,02 до 0,20 (от -7,5 до +60,0) |
|
Диапазон показаний теплопроводности, Вт/fiwK) (при температуре, °С) |
от 0,005 до 0,20 (от -7,5 до +72,5) |
|
Пределы допускаемой относительной погрешности измерений теплопроводности, % |
±5,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания переменного тока, В; частота, Гц |
230±10; 50±0,2 |
|
Потребляемая мощность, В^А, не более |
720 |
|
Габаритные размеры образца, мм:
|
не более 50 от 100 до 203 от 100 до 203 |
|
Габаритные размеры прибора, (ШхДхВ), мм, не более |
315x430x280 |
|
Масса, кг, не более |
18 |
|
Условия эксплуатации:
|
от +15 до +25 от 84 до 106,7 не более 80 |
|
Средний срок службы прибора, лет |
8 |
|
Наработка до отказа, ч, не менее |
6000 |
