Номер по Госреестру СИ: 93735-24
93735-24 Прибор для измерения теплопроводности
(FOX 600)
Назначение средства измерений:
Прибор для измерения теплопроводности FOX 600 (далее - прибор) предназначен для измерений теплопроводности строительных, конструкционных и теплоизоляционных материалов при стационарном тепловом режиме.
Внешний вид.
Прибор для измерения теплопроводности
Рисунок № 1
Внешний вид.
Прибор для измерения теплопроводности
Рисунок № 2
Внешний вид.
Прибор для измерения теплопроводности
Рисунок № 3
Общие сведения
Дата публикации - 18.11.2024
Срок свидетельства -
Номер записи - 195566
ID в реестре СИ - 1421200
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "LaserComp, Inс"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Прибор для измерения теплопроводности (FOX 600)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "LaserComp, Inс"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89286-23 |
Прибор для измерения теплопроводности, FOX 200 Фирма "LaserComp, Inс" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
93735-24 |
Прибор для измерения теплопроводности, FOX 600 Фирма "LaserComp, Inс" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Кто поверяет Прибор для измерения теплопроводности (FOX 600)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Прибор для измерения теплопроводности (FOX 600)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение прибора (далее ПО) состоит из встроенной части (встроенный, защищенный от записи микроконтроллер) и автономной части под управлением операционной системы персонального компьютера.
Встроенное ПО (метрологически значимое) отвечает за преобразование сигналов от датчиков теплового потока и температуры в значения измеряемых величин (теплопроводность, тепловой поток, температура).
Автономное ПО прибора предназначено для извлечения измерительных данных из нижнего уровня по стандартному протоколу на верхний для их визуализации, архивирования и дальнейшей обработки.
Конструктивно прибор имеет защиту встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Защита автономного (внешнего) ПО обеспечивается средствами ОС Windows.
Уровень защиты встроенного ПО от преднамеренных или непреднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значения | |
|
Встроенное ПО |
Автономное ПО | |
|
Идентификационное наименование ПО |
- |
WinTherm32 |
|
Номер версии (идентификационный номер) ПО |
- |
З.хх.хх |
|
Цифровой идентификатор ПО |
- |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
- |
|
Примечание - «хх» может принимать значение от 00 до 99 | ||
Знак утверждения типа
Знак утверждения типананосится на маркировочную наклейку, прикрепляемой к поверхности внутренней стенки корпуса прибора (рисунок 2), и на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 руководства по эксплуатации «Прибор для измерения теплопроводности FOX 600».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений теплопроводности, теплового сопротивления и температуропроводности твердых тел в диапазоне температуры от 90 до 1100 К, утвержденная приказом Росстандарта от 21 ноября 2023 г. № 2418;
Техническая документация фирмы-изготовителя.
ПравообладательФирма «LaserComp, Inc.», США
Адрес: 20 Spring Street, Saugus, Massachusetts 01906 U.S.A.
Телефон: (781) 233-1717; факс: (781) 941-2484
E-mail: Lasercomp@lasercomp.com
Web-сайт: www.lasercomp.com
Изготовитель
Фирма «LaserComp, Inc.», СШААдрес: 20 Spring Street, Saugus, Massachusetts 01906 U.S.A.
Телефон: (781) 233-1717; факс: (781) 941-2484
E-mail: Lasercomp@lasercomp.com
Web-сайт: www.lasercomp.com
Испытательный центр
Федеральное государственное унитарное предприятие научно-исследовательский институт метрологии имени«Всероссийский
Д.И.Менделеева»
(ФГУП «ВНИИМ им. Д.И.Менделеева») Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: (812) 251-76-01 Факс: (812) 713-01-14
Е-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
Фирма «LaserComp, Inc.», СШААдрес: 20 Spring Street, Saugus, Massachusetts 01906 U.S.A.
Телефон: (781) 233-1717; факс: (781) 941-2484
E-mail: Lasercomp@lasercomp.com
Web-сайт: www.lasercomp.com
К прибору для измерения теплопроводности данного типа относится прибор для измерения теплопроводности FOX 600 серийный № 13071604-F600.
Принцип действия прибора основан на методе измерений плотности теплового потока, проходящего через образец в стационарном режиме.
Прибор выполнен в корпусе, внутрь которого встроена печь и калориметрическое устройство.
помещают в калориметрическое устройство между нижней и верхней пластинами, в которые вмонтированы нагреватели, создающие перепад образце, и измерительные элементы (преобразователи и термопары). пластины снабжены специальной системой нагревания/охлаждения и
Образец измерительными температуры на Измерительные термостатированы с помощью элементов Пельтье. Измерение температуры на лицевых гранях производят интегрировано по всей поверхности образца, обеспечивая, таким образом, высокую надежность измерения.
Прибор работает отдельно или вместе с IBM-совместимым персональным компьютером. Программное обеспечение, работающее под ОС Microsoft Windows, обеспечивает взаимодействие прибора с персональным компьютером.
Общий вид прибора представлен на рисунке 1.
пломбировка корпуса от пломбы индикаторной. Схема
Конструкцией прибора предусмотрена несанкционированного доступа методом нанесения пломбировки прибора приведена на рисунке 2.
наклейку в формате буквенноцифрового кода, прикрепленной на поверхности внутренней стенки корпуса (рисунок 3).
Серийный номер нанесен на маркировочную

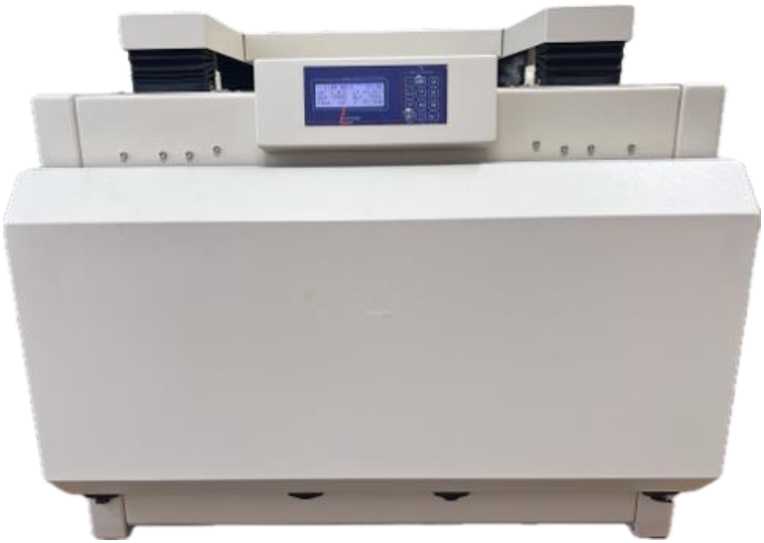

Рисунок 1 - Общий вид прибора для измерения теплопроводности FOX 600

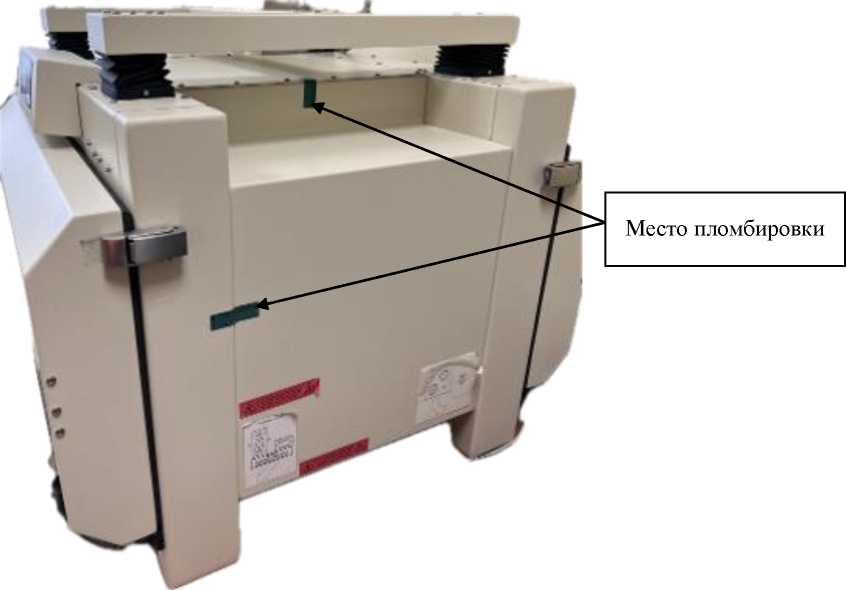

Рисунок 2 - Схема пломбировки корпуса прибора для измерения теплопроводности FOX 600
Рисунок 3 - Место нанесения знака утверждения типа и серийного номера
Диапазон измерений теплопроводности, Вт/(м^К) (при температуре, °С)
Значение от 0,02 до 0,2 (от 0,0 до +60,0)
Таблица 2 - Метрологические характеристики
Наименование характеристики
|
Диапазон показаний теплопроводности, Вт/(м^К) (при температуре, °С) |
от 0,005 до 0,35 (от -12,5 до +62,5) |
|
Пределы допускаемой относительной погрешности |
±5,0 |
|
измерений теплопроводности, % | |
|
Таблица 3 - Технические характеристики | |
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - длина |
830 |
|
- ширина |
820 |
|
- высота |
840 |
|
Параметры электрического питания: - напряжение питания переменного тока, В |
230±10 |
|
- частота, Гц |
50±0,5 |
|
Потребляемая мощность, В^А, не более |
1200 |
|
Габаритные размеры образца, мм: - высота |
до 203 |
|
- ширина |
от 300 до 610 |
|
- длина |
от 300 до 610 |
|
Масса, кг, не более |
110 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +25 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
- относительная влажность окружающего воздуха, % |
не более 80 |
|
Таблица 4 - Показатели надежности | |
|
Наименование характеристики |
Значение |
|
Средний срок службы прибора, лет |
8 |
|
Наработка до отказа, ч, не менее |
6000 |
