Номер по Госреестру СИ: 89381-23
89381-23 Преобразователи плотности и вязкости
(FVM Master)
Назначение средства измерений:
Преобразователи плотности и вязкости FVM Master (далее - FVM Master) предназначены для измерения, хранения и передачи единицы динамической вязкости жидкости при проведении поверки и калибровки средств измерений поточных методом непосредственного сличения, а также измерений плотности и температуры исследуемых жидкостей.
FVM Master применяют в качестве рабочего эталона 1-го разряда согласно Государственной поверочной схеме для средств измерений вязкости жидкостей, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 № 2622.
Внешний вид.
Преобразователи плотности и вязкости
Рисунок № 1
Внешний вид.
Преобразователи плотности и вязкости
Рисунок № 2
Общие сведения
Дата публикации - 22.06.2023
Срок свидетельства -
Номер записи - 191354
ID в реестре СИ - 1409351
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Micro Motion Inc., США; производственная площадка F-R Tecnologias de Flujo, S.A. de C.V.
Страна - МЕКСИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Задаются начало периода (год, месяц) и конец периода (год, месяц).
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 3
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№1273 от 2023.06.19 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Преобразователи плотности и вязкости (FVM Master)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Micro Motion Inc., США; производственная площадка F-R Tecnologias de Flujo, S.A. de C.V.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89381-23 |
Преобразователи плотности и вязкости, FVM Master Micro Motion Inc., США; производственная площадка F-R Tecnologias de Flujo, S.A. de C.V. (МЕКСИКА ) |
ОТ МП |
1 год |
|
94366-25 |
Преобразователь плотности и вязкости, FVM Master Micro Motion Inc., США; производственная площадка F-R Tecnologias de Flujo, S.A. de C.V. (МЕКСИКА ) |
ОТ МП |
1 год |
Отчет создавался для для ГК ВЗЛЕТ и позволяет выгрузить в файл информацию по поверкам выбранных типов СИ за период (в годах).
Форма выбора из списка типов СИ обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Тип СИ (наименование, номер и модификация)
2 - Вид поверки
3 - Кол-во непригодных (с указанием года)
4 - Кол-во пригодных (с указанием года)
5 - Всего поверок (с указанием года)
Кто поверяет Преобразователи плотности и вязкости (FVM Master)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 8 | 2 | 4 | 4 | 0 | 8 | 4 | 4 |
Стоимость поверки Преобразователи плотности и вязкости (FVM Master)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
FVM Master функционируют под управлением встроенного специального программного обеспечения, которое является неотъемлемой его частью. Программное обеспечение осуществляет функции обработки, передачи, представления измерительной информации и поддерживает выходные аналоговые сигналы (4-20 мА), связь по протоколам HART (Bell 202), Modbus (RS-485).
FVM Master в сочетании с персональным компьютером с установленной программой Prolink III или HART -коммуникатором с установленным описанием устройства (DD) HART: Density Gas Viscosity Meter Dev v1 DD v2 обеспечивают возможность конфигурации FVM Master, передачи, запоминания и обработки измерительной информации по протоколам Modbus (RS485) или HART (Bell 202). Для этих целей могут использоваться средства индикации измеренных значений: полевые HART - коммуникаторы Rosemount 475, Rosemount TREX, или программа Micro Motion ProLink® III.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Недокументированные возможности ПО Преобразователей плотности и вязкости FVM Master отсутствуют.
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «низкий» по Р50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FVM11C729EAC3GEXRZZX_R2 |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.20 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в части II «Настройка и ввод в эксплуатацию» и части III «Эксплуатация, обслуживание и устранение неисправностей» руководства по эксплуатации «Часть 2. Преобразователи плотности и вязкости FVM Master. Руководство по настройке».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 5 ноября 2019 г. № 2622.
Правообладатель
Micro Motion Inc., США
Адрес: 7070 Winchester Circle, Boulder, Colorado 80301, USA
Телефон (факс): (800) 522-6277
Web-сайт: www.emerson.com
Изготовитель
Micro Motion Inc., СШААдрес: 7070 Winchester Circle, Boulder, Colorado 80301, USA
Телефон (факс): (800) 522-6277
Web-сайт: www.emerson.com
Производственная площадка
F-R Tecnologias de Flujo, S.A. de C.V., Мексика
Адрес: Ave.Miguel de Cervantes 111, Complejo Industrial Chihuahua, Chihuahua, 31136, Mexico
Телефон: +52 (614) 429-7000
Факс: +52 (614) 429 7011
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: +7 (812) 251-7601, факс: +7 (812) 713-0114
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Micro Motion Inc., США
Адрес: 7070 Winchester Circle, Boulder, Colorado 80301, USA
Телефон (факс): (800) 522-6277
Web-сайт: www.emerson.com
К настоящему типу относятся преобразователи плотности и вязкости FVM Master модификации FVM11C729EAC3GEXRZZX_R2 с заводскими номерами 21172425, 21172426, 21172427, различающиеся диапазонами измерений.
FVM Master предназначены для измерения, хранения и передачи единицы динамической вязкости жидкости, а также измерений плотности и температуры стабильных жидкостей, не агрессивных к материалу чувствительного элемента.
Принцип действия FVM Master основан на зависимости параметров колебаний резонансного контура сенсора прибора (металлического виброэлемента типа вилки) от вязкости измеряемой жидкости. Колебания виброэлемента поддерживаются с помощью пьезоэлементов, управляемых электроникой преобразователя. Резонансная частота колебаний зависит от механических характеристик виброэлемента, температуры и плотности измеряемой жидкости. Ширина полосы резонансной частоты колебаний зависит от динамической вязкости измеряемой жидкости.
Измерение температуры осуществляется с помощью встроенных платиновых термометров сопротивления с номинальной статистической характеристикой Pt 100. Индивидуальные градуировочные характеристики преобразователей в виде различных поправочных коэффициентов определены в процессе заводской калибровки при выпуске из производства и указаны в сопроводительной документации, приложенной к преобразователям.
FVM Master имеют три рекомендованных варианта установки для уменьшения необходимости калибровки на месте эксплуатации:
- в невозмущенном потоке (зубцы вилки вискозиметра вводятся непосредственно в основной поток среды, FVM Master должны всегда устанавливаться горизонтально, и зубцы вилки должны быть ориентированы таким образом, чтобы поток мог проходить через них или между ними);
- в тройнике (зубцы вилки вискозиметра находятся в боковом кармане вне основного потока, FVM Master должны всегда устанавливаться горизонтально, и зубцы вилки должны быть ориентированы таким образом, чтобы поток мог проходить через них или между ними);
- в проточной камере (зубцы вилки FVM Master находятся в проточной камере, в которой среда циркулирует, ответвляясь от основного потока).
Передача измерительной информации от блоков электроники на внешние устройства обработки информации осуществляется по протоколам Modbus (RS485) и HART (Bell 202).
FVM Master сертифицированы для работы во взрывоопасных условиях и имеют маркировку взрывозащиты: Ga/Gb Ex db IIC Т6 X.

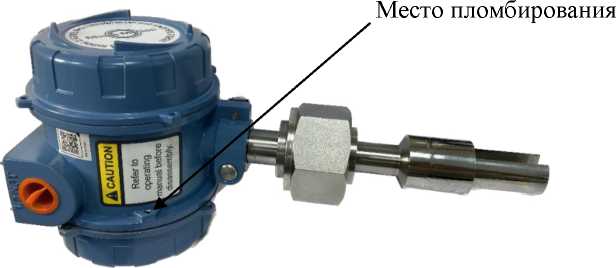

Общий вид и место пломбирования FVM Master представлены на рисунке 1.
Рисунок 1 - Общий вид FVM Master

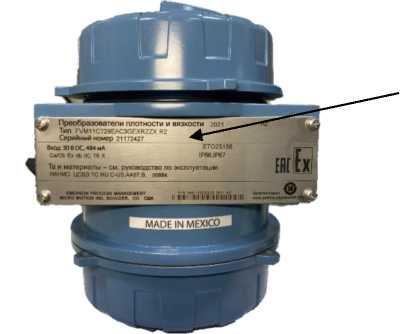

Наименование FVM Master - преобразователи плотности и вязкости, модификация FVM11C729EAC3GEXRZZX_R2, заводской номер и год изготовления приведены на шильдике FVM Master (рисунок 2).
Место нанесения заводского номера и года изготовления
Рисунок 2 - Маркировка FVM Master
Нанесение знака поверки на FVM Master не предусмотрено.
В таблице 4 представлена комплектность FVM Master.
Таблица 4 - Комплектность FVM Master
|
Наименование |
Обозначение |
Количество |
|
Преобразователи плотности и вязкости |
FVM Master |
3 шт. (заводские номера 21172425, 21172426, 21172427) |
|
Паспорт |
- |
3 шт. |
|
Руководство по эксплуатации в 2 частях «Часть 1. Преобразователи плотности и вязкости FVM Master. Руководство по установке» «Часть 2. Преобразователи плотности и вязкости FVM Master. Руководство по настройке» |
- |
1 экз. |
Метрологические и основные технические характеристики FVM Master представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Заводской номер |
21172425 |
21172426 |
21172427 |
|
Диапазон измерений, хранения и передачи единицы динамической вязкости жидкости в потоке, мПа^с |
от 0,500 до 108,63 |
от 0,500 до 106,85 |
от 0,500 до 106,48 |
|
Поддиапазоны измерений, хранения и передачи единицы динамической вязкости жидкости в потоке, мПа^с |
от 0,500 до 10,390 от 10,39 включ. до 108,63 |
от 0,500 до 10,330 от 10,33 включ. до 106,85 |
от 0,500 до 10,360 от 10,36 включ. до 106,48 |
|
Границы доверительной погрешности измерений динамической вязкости, при Р=0,95 - абсолютной в нижнем поддиапазоне, мПа^с |
±0,065 | ||
|
- относительной в верхнем поддиапазоне, % |
±0,50 | ||
|
Диапазон измерений плотности, кг/м3 |
от 600 до 1250 | ||
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Заводской номер |
21172425 | 21172426 | 21172427 |
|
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 |
±1,0 |
|
Диапазон измерений температуры рабочей жидкости, °С |
от +5 до +100 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±(0,3+0,0051), где t-температура жидкости |
|
Пределы допускаемой приведенной к разности верхнего и нижнего пределов погрешности аналогового сигнала от 4 до 20 мА, % |
±0,05 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Заводской номер |
21172425 21172426 21172427 |
|
Диапазон значений двух выходных аналоговых сигналов, мА |
от 4 до 20 |
|
Габаритные размеры, мм
|
328 ± 2 155 ± 2 125 ± 2 |
|
Масса, кг |
3,5 ± 0,5 |
|
Условия эксплуатации | |
|
Максимальное давление рабочей среды, МПа |
10 |
|
Диапазон значений температуры окружающего воздуха, °С |
от -40 до +65 |
|
Относительная влажность воздуха, %, не более |
95 (без конденсации) |
|
Наработка до отказа, ч, не менее |
70 000 |
|
Средний срок службы, лет |
15 |
|
Маркировка взрывозащиты |
Ga/Gb Ex db IIC Т6 X |
