94366-25 Преобразователь плотности и вязкости
(FVM Master)
Назначение средства измерений:
Преобразователь плотности и вязкости FVM Master (далее - FVM Master) передачи единицы динамической вязкости жидкости измерений поточных методом вязкости, плотности и
хранения поверки сличения,
и
и калибровки а
предназначен для при проведении непосредственного температуры исследуемых жидкостей.
FVM Master применяется в качестве рабочего эталона измерений техническому регулированию и
средств
также измерений динамической
Государственной поверочной схеме для средств утвержденной приказом Федерального агентства по метрологии от 05.11.2019 № 2622.
1-го разряда согласно вязкости жидкостей,
Внешний вид.
Преобразователь плотности и вязкости
Рисунок № 1
Внешний вид.
Преобразователь плотности и вязкости
Рисунок № 2
Общие сведения
Дата публикации - 21.01.2025
Срок свидетельства -
Номер записи - 196135
ID в реестре СИ - 1422699
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Micro Motion Inc., США; производственная площадка F-R Tecnologias de Flujo, S.A. de C.V.
Страна - МЕКСИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№79 от 2025.01.17 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Преобразователь плотности и вязкости (FVM Master)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Micro Motion Inc., США; производственная площадка F-R Tecnologias de Flujo, S.A. de C.V.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89381-23 |
Преобразователи плотности и вязкости, FVM Master Micro Motion Inc., США; производственная площадка F-R Tecnologias de Flujo, S.A. de C.V. (МЕКСИКА ) |
ОТ МП |
1 год |
|
94366-25 |
Преобразователь плотности и вязкости, FVM Master Micro Motion Inc., США; производственная площадка F-R Tecnologias de Flujo, S.A. de C.V. (МЕКСИКА ) |
ОТ МП |
1 год |
Кто поверяет Преобразователь плотности и вязкости (FVM Master)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Преобразователь плотности и вязкости (FVM Master)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
FVM Master функционирует под управлением встроенного специального программного обеспечения, которое является неотъемлемой его частью. Программное обеспечение осуществляет функции обработки, передачи, представления измерительной информации и поддерживает выходные аналоговые сигналы (4-20 мА), связь по протоколам HART (Bell 202), Modbus (RS-485).
FVM Master в сочетании с персональным компьютером с установленной программой Prolink III или HART -коммуникатором с установленным описанием устройства (DD) HART: Density Gas Viscosity Meter Dev v1 DD v2 обеспечивают возможность конфигурации FVM Master, передачи, запоминания и обработки измерительной информации по протоколам Modbus (RS485) или HART (Bell 202). Для этих целей могут использоваться средства индикации измеренных значений: полевые HART - коммуникаторы Rosemount 475, Rosemount TREX, или программа Micro Motion ProLink® III.
учтено при нормировании метрологических
Влияние программного обеспечения характеристик.
ПО Преобразователя плотности и вязкости
Недокументированные возможности
FVM Master отсутствуют.
обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «низкий» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FVM11C729EAC3FEXEZZX |
|
Номер версии (идентификационный номер) ПО |
2.32 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 8 «Эксплуатация измерительного преобразователя» и п. 9 «Поддержка измерений» руководства по эксплуатации «Преобразователь плотности и вязкости FVM Master. Руководство по настройке и эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 5 ноября 2019 г. № 2622.
ПравообладательФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Изготовитель
Micro Motion Inc., СШААдрес: USA, 7070 Winchester Circle, Boulder, Colorado 80301
Телефон (факс): (800) 522-6277
Web-сайт: www.emerson.com
Производственная площадка:
«F-R Tecnologias de Flujo, S.A. de C.V.», Мексика
Адрес: Ave.Miguel de Cervantes 111, Complejo Industrial Chihuahua, Chihuahua, Mexico, 31136
Телефон: +52 (614) 429-7000
Факс: +52 (614) 429 7011
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
плотности и вязкости FVM Master
К настоящему типу относится Преобразователь модификации FVM11C729EAC3FEXEZZX с заводским номером 109012125009022.
Принцип действия FVM Master основан на зависимости параметров колебаний резонансного контура сенсора прибора (металлического виброэлемента типа вилки) от вязкости, плотности и температуры исследуемой жидкости. Колебания виброэлемента поддерживаются с помощью пьезоэлементов, управляемых электроникой преобразователя. Резонансная частота колебаний зависит от механических характеристик виброэлемента, температуры и плотности исследуемой жидкости. Период времени колебаний зависит от плотности исследуемой жидкости. Ширина полосы резонансной частоты колебаний и добротность вынужденных резонансных колебаний виброэлемента зависят от динамической вязкости исследуемой жидкости.
Измерение температуры осуществляется с помощью встроенных платиновых термометров сопротивления с номинальной статистической характеристикой Pt 100. Индивидуальные градуировочные характеристики FVM Master в виде различных поправочных коэффициентов определены в процессе заводской калибровки при выпуске из производства и указаны в сопроводительной документации, приложенной к FVM Master.

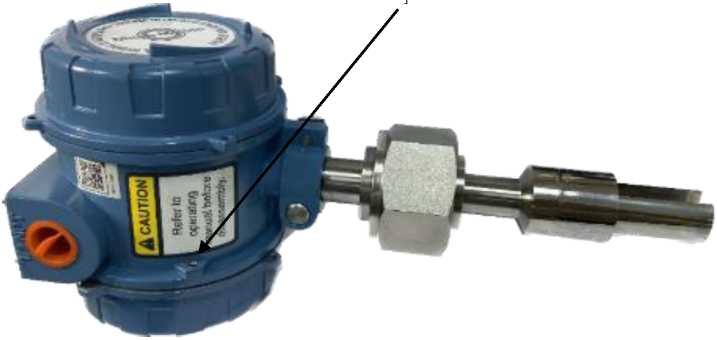

Общий вид и место пломбирования FVM Master представлены на рисунке 1.
Место пломбирования
Рисунок 1 - Общий вид FVM Master

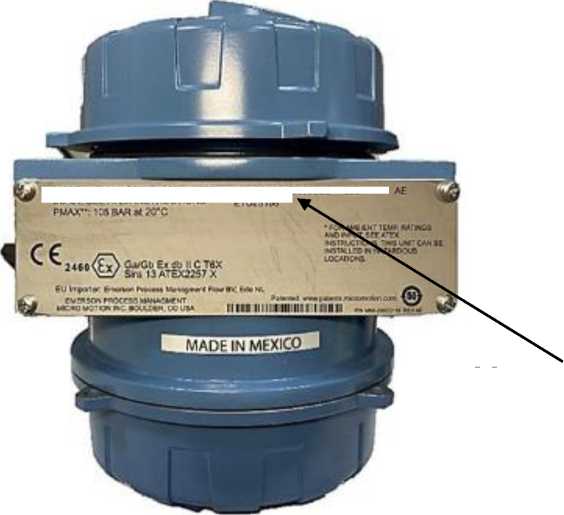

Модификация FVM11C729EAC3FEXEZZX, заводской номер, в виде цифрового обозначения, состоящего из арабских цифр, и год изготовления нанесены методом лазерной гравировки на шильдик FVM Master (рисунок 2).
Место нанесения заводского номера и года изготовления
Рисунок 2 - Маркировка FVM Master
WOCCV F\M1lCTjeCACytXCZ2X 0:10eo,^250«022 Jft21 IKf-UT ЗСбАТЕХКЗТЯиСТЮНЗ FTOTSIM
Нанесение знака поверки на FVM Master не предусмотрено.
В таблице 5 представлена комплектность FVM Master.
Таблица 5 - Комплектность FVM Master
|
Наименование |
Обозначение |
Количество |
|
Преобразователь плотности и вязкости |
FVM Master |
1 шт. |
|
Паспорт |
- |
1 шт. |
|
Руководство по эксплуатации «Преобразователь плотности и вязкости FVM Master. Руководство по настройке и эксплуатации» |
- |
1 экз. |
Метрологические и основные технические характеристики FVM Master представлены в таблицах 2, 3 и 4.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений динамической вязкости жидкости в |
от 0,500 |
|
потоке, мПа^с |
до 108,25 |
|
Поддиапазоны измерений динамической вязкости |
от 0,500 до 10,520 |
|
жидкости в потоке, мПа •с |
от 10,52 включ. до 108,25 |
|
Границы доверительной погрешности измерений динамической вязкости, при Р=0,95 - абсолютной в нижнем поддиапазоне, мПа^с |
±0,065 |
|
- относительной в верхнем поддиапазоне, % |
±0,50 |
|
Диапазон измерений плотности, кг/м3 |
от 600 до 1250 |
|
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 |
±1,0 |
|
Диапазон измерений температуры рабочей жидкости, °С |
от +5 до +100 |
|
Пределы допускаемой абсолютной погрешности |
±(0,3+0,005^t), |
|
измерений температуры, °С |
где t-температура жидкости |
|
Диапазон значений выходного аналогового сигнала, мА |
от 4 до 20 |
|
Количество аналоговых выходов, шт |
2 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности аналогового сигнала от 4 до 20 мА, % |
±0,05 |
Таблица 3 -Технические
|
Наименование характеристики |
Значение характеристики |
|
Габаритные размеры, мм
|
330 ± 2 145 ± 2 125 ± 2 |
|
Масса, кг |
3,5 ± 0,5 |
|
Условия эксплуатации | |
|
Максимальное давление рабочей среды, МПа |
10 |
|
Диапазон значений температуры окружающего воздуха, °С |
от -40 до +65 |
|
Относительная влажность воздуха, %, не более |
95 (без конденсации) |
|
Маркировка взрывозащиты |
Ga/Gb Ex db ПС Т6 X |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение характеристики |
|
Наработка до отказа, ч, не менее |
70 000 |
|
Средний срок службы, лет |
15 |
