Номер по Госреестру СИ: 89398-23
89398-23 Угломеры с нониусом
(Обозначение отсутствует)
Назначение средства измерений:
Угломеры с нониусом (далее - угломеры) предназначены для измерений внутренних и наружных углов контактных методом.
Внешний вид.
Угломеры с нониусом
Рисунок № 1

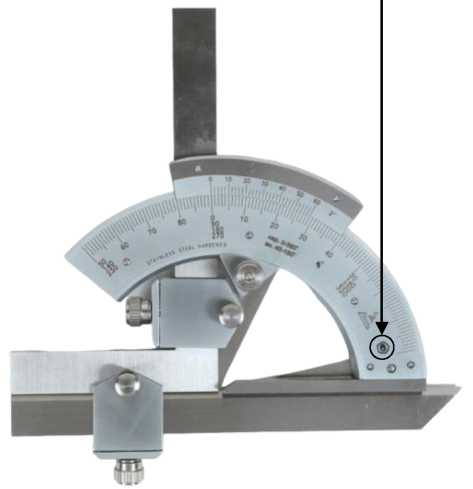

Внешний вид.
Угломеры с нониусом
Рисунок № 2

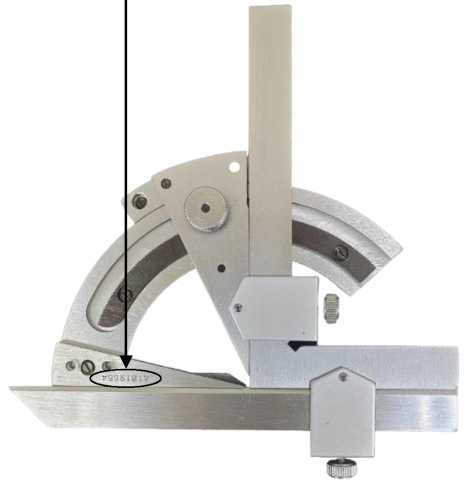

Внешний вид.
Угломеры с нониусом
Рисунок № 3
Внешний вид.
Угломеры с нониусом
Рисунок № 4

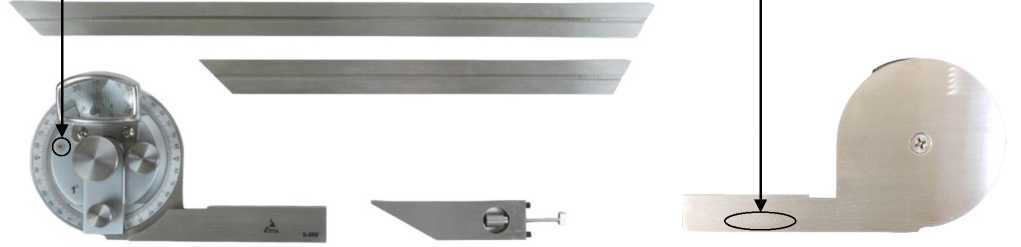

Внешний вид.
Угломеры с нониусом
Рисунок № 5
Общие сведения
Дата публикации - 22.06.2023
Срок свидетельства - 21.06.2028
Номер записи - 191371
ID в реестре СИ - 1409378
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
типа 2-2, типа 0-360 2-2, Тип-2 0-360, Тип 2-2´, тип 2-2, тип 2, нет модификации, Нет данных, нет, модификациях: 2-2, модификация 2-2, мод.2-2, мод. 3-5, мод. 2-2, мод 2-2, 3-5, 2-2, 2 - 2, 2, -,
Производитель
Изготовитель - Индивидуальный предприниматель Бородин Евгений Иванович (ИП Бородин Е.И.)
Страна - РОССИЯ
Населенный пункт - г. Челябинск
Уведомление о начале осуществления предпринимательской деятельности -
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за выбранный период в годах.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт состоит из четырех круговых диаграмм и свободной таблицы. Диаграммы имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией поиска и сортировки по любой из колонок.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
- Полное наименование организации
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности в шт.
- Количество извещений о непригодности в %
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
Круговые диаграммы демонстрирую доли поверок (всех поверок, периодических поверок, первичных поверок и извещений о непригодности) за выбранный временной интервал для самых "больших" организаций.
Статистика
Кол-во поверок - 645
Выдано извещений - 4
Кол-во периодических поверок - 608
Кол-во средств измерений - 90
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1293 от 2023.06.21 ПРИКАЗ_Об утверждении типов средств измерений (8)
Наличие аналогов СИ: Угломеры с нониусом (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Индивидуальный предприниматель Бородин Евгений Иванович (ИП Бородин Е.И.)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89398-23 21.06.2028 |
Угломеры с нониусом, Обозначение отсутствует Индивидуальный предприниматель Бородин Евгений Иванович (ИП Бородин Е.И.) (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
94308-25 13.01.2030 |
Штангенциркули, Обозначение отсутствует Индивидуальный предприниматель Бородин Евгений Иванович (ИП Бородин Е.И.) (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
94466-25 29.01.2030 |
Угольники поверочные 90°, Обозначение отсутствует Индивидуальный предприниматель Бородин Евгений Иванович (ИП Бородин Е.И.) (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
94905-25 14.03.2030 |
Кольца установочные РИЦОПТИМА, Обозначение отсутствует Индивидуальный предприниматель Бородин Евгений Иванович (ИП Бородин Е.И.) (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
|
95032-25 28.03.2030 |
Линейки поверочные, Обозначение отсутствует Индивидуальный предприниматель Бородин Евгений Иванович (ИП Бородин Е.И.) (РОССИЯ г. Челябинск) |
ОТ МП |
1 год |
Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Угломеры с нониусом (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЧЦМК" (RA.RU.312952) | 428 | 112 | 1 | 427 | 0 | 428 | 1 | 427 | ||
| АО «ТЯЖМАШ» (RA.RU.311513) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО НПП "ЧИЗ" (RA.RU.311575) | 25 | 12 | 25 | 0 | 0 | 25 | 25 | 0 | ||
| ФБУ "БУРЯТСКИЙ ЦСМ" (RA.RU.311275) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "СЕВЕРНЫЙ ПРЕСС" (РОСС СОБ 3.00102.2013) | 2 | 1 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 19 | 1 | 0 | 19 | 0 | 19 | 0 | 19 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 7 | 6 | 1 | 6 | 0 | 7 | 1 | 6 | |
| АО "ПНИТИ" (RA.RU.312453) | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| АО "ПОЗИС" (RA.RU.311920) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "АЗ-И" (RA.RU.312199) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 8 | 2 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ПАО НПО"ИСКРА" (RA.RU.312220) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ООО "ЦСМ" (RA.RU.312904) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| АО "АЗ "УРАЛ", АО "АВТОМОБИЛЬНЫЙ ЗАВОД "УРАЛ" (RA.RU.311804) | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| АО "КОНЦЕРН "КАЛАШНИКОВ" (RA.RU.312918) | 8 | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ООО "УАЗ" (RA.RU.311365) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "ГЕРМЕТ-ЦЕНТР" (RA.RU.311404) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО «НЗ 70-летия Победы» (RA.RU.312518) | 15 | 15 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 14 | 3 | 1 | 13 | 0 | 14 | 1 | 13 | ||
| АО ААК "ПРОГРЕСС" (1027) | 34 | 34 | 0 | 34 | 4 | 34 | 0 | 34 | ||
| ООО РМЦ "ТМЗ" (RA.RU.314076) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 6 | 6 | 0 | 0 | 6 | 6 | 0 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 2 | 1 | 2 | 0 | 3 | 1 | 2 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 8 | 6 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "БУРЯТСКИЙ ЦСМ" (10) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| АО "РЕШЕТНЁВ" (РОСС СОБ 3.00092.2013) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| АО "УПЗ", АО "УРАЛЬСКИЙ ПРИБОРОСТРОИТЕЛЬНЫЙ ЗАВОД" (RA.RU.311560) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ООО "ЮЖУРАЛ-ТЕСТ" (RA.RU.312195) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 4 | 2 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Угломеры с нониусом (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Западно-Сибирский центр метрологии - структурное подразделение Западно-Сибирской железной дороги - филиала ОАО РЖД Новосибирская область |
590 | 529 |
|
Северо-Кавказский центр метрологии - структурное подразделение Северо-Кавказской железной дороги - филиала ОАО РЖД Ростовская область |
379 | 529 |
|
Октябрьский центр метрологии - структурное подразделение Октябрьской железной дороги - филиала ОАО РЖД Санкт-Петербург |
562 | 529 |
|
ФБУ УРАЛТЕСТ Свердловская область |
586 | 529 |
Знак утверждения типа
Знак утверждения типананосится на основание угломеров методом лазерной гравировки и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделах 5 и 6 документов УН.00.002 ПС «Угломер с нониусом 2-2. Паспорт» и УН.00.003 ПС «Угломер с нониусом 3-5. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 28 ноября 2018 г. № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 29 апреля 2019 г. № 1018);
ГОСТ 5378-88 «Угломеры с нониусом. Технические условия»
ПравообладательИндивидуальный предприниматель Бородин Евгений Иванович (ИП Бородин Е.И.) ИНН 744712554748
Юридический адрес: 454100, г. Челябинск, ул. 40-летия Победы, д. 9А, кв. 6
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, г. Омск, ул. Северная 24-я, д. 117АПравообладатель
Индивидуальный предприниматель Бородин Евгений Иванович (ИП Бородин Е.И.) ИНН 744712554748Юридический адрес: 454100, г. Челябинск, ул. 40-летия Победы, д. 9А, кв. 6
Принцип действия угломеров основан на совмещении линейки и основания с измеримыми поверхностями и непосредственном отсчете показаний размера измеряемого плоского угла по шкале основания и нониусу.
Угломеры выпускаются в следующих модификациях: 2-2 и 3-5, которые отличаются диапазонами измерений наружных и внутренних углов, значением отсчета по нониусу.
Угломеры 2-2 смонтированы на основании, жестко скрепленным с линейкой. По дуге основания перемещается сектор, несущий нониус. К сектору, посредством зажима может быть прикреплен угольник или линейка, имеющие возможность перемещаться по грани сектора и фиксироваться в требуемом положении стопорным винтом. Линейка при помощи зажима может прикрепляться и к короткой стороне угольника. Точная установка при измерении углов обеспечивается микрометрической подачей, путем вращения гайки с накаткой, расположенной с тыльной стороны угломеров. Для фиксации размера угломеры имеют стопорный винт.
Угломеры 3-5 смонтированы на круговом основании, жестко скрепленным с круговой шкалой-лимбом. По дуге основания с помощью рычажка с зубчатой передачей вращается крышка, несущая нониус и стеклянную линзу, позволяющую точнее снять отсчет показания прибора. Крышка крепится к основанию с помощью винта, который позволяет закрепить одну из двух прилагаемых линеек с пазами, в которые входит шпонка. К основанию угломера с помощью двух винтов прикреплена пластина с выдержанным зазором между пластинами. В зазор между этими двумя винтами с помощью микровинта присоединяется одна (жестко фиксируемая) из двух измерительных баз угломера, выполненная в виде небольшой линейки со скосом. Точная установка при измерении углов обеспечивается микрометрической подачей, путем вращения гайки с накаткой, расположенной с тыльной стороны угломеров. Для фиксации размера угломеры имеют стопорный винт.
Детали угломеров, имеющие измерительные поверхности или шкалы, изготовлены из инструментальной, нержавеющей или легированной конструкционной сталей. Наружные поверхности деталей угломеров, за исключением измерительных поверхностей и деталей, изготовленных из нержавеющей стали, хромированы. Шкалы угломеров, изготовленных из нержавеющей стали, могут иметь матовое покрытие.
Угломеры выпускаются под товарным знаком
Заводской номер в виде буквенно-цифрового или цифрового обозначения, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на тыльную сторону основания угломеров методом лазерной гравировки. Заводской номер содержит условное обозначение года выпуска.
Общий вид угломеров с указанием мест нанесения заводского номера и знака утверждения типа приведен на рисунках 1 и 2. Допускается незначительные изменения конструкции угломеров, не влияющие на метрологические характеристики. Допускается нанесение знака утверждения типа и заводского номера на любой другой свободный от шкалы участок основания.
Нанесение знака поверки на угломеры не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 1- Общий вид угломеров 2-2
с указанием мест нанесения заводского номера и знака утверждения типа
Р и с уно к 2 - Общий вид угломеров 3-5
с указанием мест нанесения заводского номера и знака утверждения типа
Лист № 3 Всего листов 5
Таблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | |
|
2-2 |
3-5 | |
|
Диапазон измерений наружных углов |
от 0° до 360° |
от 0° до 360° |
|
Диапазон измерений внутренних углов |
от 40° до 180° |
— |
|
Значение отсчета по нониусу |
2' |
5' |
|
Цена деления шкалы основания |
1° |
1° |
|
Пределы допускаемой абсолютной погрешности измерений наружных и внутренних углов как при незатянутом, так и при затянутом стопоре |
± 2' |
± 5' |
Таблица 2- Основные технические характеристики
|
Наименование характеристики |
Значение для модификации | |||
|
2-2 |
3-5 | |||
|
Длина линеек*, мм |
— |
200,300 | ||
|
Допуски плоскостности и прямолинейности измерительных поверхностей**, мкм: | ||||
|
- длиной до 100 мм включ. |
3 | |||
|
- длиной св. 100 до 150 мм включ. |
4 | |||
|
- длиной св. 150 до 200 мм включ. |
5 | |||
|
- длиной св. 200 до 315 мм |
6 | |||
|
Допуск параллельности измерительных поверхностей линейки, мкм: | ||||
|
- 150 мм |
— |
8 | ||
|
- 200 мм |
— |
10 | ||
|
- 300 и 315 мм |
— |
12 | ||
|
Расстояние от верхней кромкой нониуса до поверхности шкалы основания, мм, не более |
0,22 |
0,03 | ||
|
Твердость измерительных поверхностей деталей угломеров, HRC, | ||||
|
не менее: | ||||
|
- угломеров, изготовленных из инструментальной или | ||||
|
легированной конструкционной стали |
57 | |||
|
- угломеров, изготовленных из нержавеющей стали |
51 | |||
|
Параметр шероховатости измерительных поверхностей Ra | ||||
|
по ГОСТ 2789-73, мкм, не более |
0,2 | |||
|
Длина видимой части коротких штрихов шкалы основания и | ||||
|
нониуса, мм, не менее |
2 | |||
|
Значение перекрытия нониусом шкалы основания, мм, не менее |
0,5 |
— | ||
|
Расстояние между штрихами шкал, мм, не менее |
0,80 |
0,45 | ||
|
Ширина штрихов, мм |
от 0,08 до 0,20 | |||
|
Разница отдельных штрихов по ширине для одной шкалы, | ||||
|
мм, не более |
0,03 | |||
Продолжение таблицы 2
|
Наименование характеристики |
Значение для модификации | ||
|
2-2 |
3-5 | ||
|
Габаритные размеры, мм, не более | |||
|
- высота |
25 |
25 | |
|
- длина |
150 |
300 | |
|
- ширина |
155 |
75 | |
|
Масса, кг, не более |
0,345 |
0,435 | |
|
Полный средний срок службы, лет, не менее |
8 | ||
|
Установленный полный срок службы, лет, не менее |
5 | ||
|
Условия эксплуатации: | |||
|
- температура окружающего воздуха, °С |
от +15 до +25 | ||
|
- относительная влажность воздуха, %, не более |
80 | ||
|
* Допускается применение линеек длиной 150 и 315 мм. | |||
|
** Требования плоскостности и прямолинейности не распространяются: - на зону в 1 мм от краев, ограничивающих длину измерительных поверхностей до |
150 мм включ.; | ||
| |||
