Номер по Госреестру СИ: 89479-23
89479-23 Вольтметры щитовые цифровые электроизмерительные
(В)
Назначение средства измерений:
Вольтметры щитовые цифровые электроизмерительные В (далее по тексту - приборы) предназначены для измерения напряжения в однофазных сетях переменного и постоянного тока.
Внешний вид.
Вольтметры щитовые цифровые электроизмерительные
Рисунок № 1
Внешний вид.
Вольтметры щитовые цифровые электроизмерительные
Рисунок № 2
Внешний вид.
Вольтметры щитовые цифровые электроизмерительные
Рисунок № 3
Внешний вид.
Вольтметры щитовые цифровые электроизмерительные
Рисунок № 4
Внешний вид.
Вольтметры щитовые цифровые электроизмерительные
Рисунок № 5
Внешний вид.
Вольтметры щитовые цифровые электроизмерительные
Рисунок № 6
Внешний вид.
Вольтметры щитовые цифровые электроизмерительные
Рисунок № 7
Внешний вид.
Вольтметры щитовые цифровые электроизмерительные
Рисунок № 8
Внешний вид.
Вольтметры щитовые цифровые электроизмерительные
Рисунок № 9
Внешний вид.
Вольтметры щитовые цифровые электроизмерительные
Рисунок № 10
Общие сведения
Дата публикации - 11.07.2023
Срок свидетельства - 10.07.2028
Номер записи - 191452
ID в реестре СИ - 1409693
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
В96, В72, В120, В00,
Производитель
Изготовитель - Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор")
Страна - РОССИЯ
Населенный пункт - г. Чебоксары
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 84
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 28
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№1439 от 2023.07.10 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Вольтметры щитовые цифровые электроизмерительные (В)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24986-03 07.06.2028 |
Частотомеры, Ц42304 Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары) |
ОТ МП |
2 года при 8 час., 1 год при 16 час., 6 мес. при 24 час. работе |
|
37282-17 11.12.2027 |
Микроамперметры и милливольтметры щитовые, М42304, М42305, М42306, М4273М, М4277М, М4265М, М42610, М42611, М42612 Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары) |
ОТ МП |
2 года |
|
68159-17 26.07.2027 |
Преобразователи измерительные переменного тока и напряжения Е854ЭЛ, постоянного тока и напряжения Е856ЭЛ, Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары) |
ОТ МП |
10 лет |
|
68977-17 23.10.2027 |
Счетчики электрической энергии многофункциональные, ЩМК120СП Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары) |
ОТ МП |
10 лет |
|
69582-17 04.12.2027 |
Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые, Ц42, Э42 Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары) |
ОТ МП |
2 года |
|
24987-18 28.06.2028 |
Ваттметры и варметры, Ц42303 Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары) |
ОТ МП |
3 года |
|
71684-18 28.06.2028 |
Приборы цифровые переносные измерительные показателей качества электроэнергии, МПК Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары) |
ОТ МП |
10 лет |
|
88966-23 05.05.2028 |
Преобразователи измерительные с функциями контроля качества электроэнергии, Е911ЭЛ Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары) |
ОТ МП |
4 года |
|
89479-23 10.07.2028 |
Вольтметры щитовые цифровые электроизмерительные, В Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары) |
ОТ МП |
4 года |
|
95487-25 15.05.2030 |
Преобразователи измерительные постоянного тока и напряжения, Е3856ЭЛ Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары) |
ОТ МП |
4 года |
Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.
На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.
Бесплатный
Кто поверяет Вольтметры щитовые цифровые электроизмерительные (В)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ОАО "ЭЛЕКТРОПРИБОР" (RA.RU.311938) | 84 | 15 | 83 | 1 | 0 | 84 | 83 | 1 |
Стоимость поверки Вольтметры щитовые цифровые электроизмерительные (В)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) вольметров является встроенным и обеспечивает функционирование, включая измерение и вычисление метрологических величин, прием и передачу данных, отображение данных на локальном человеко-машинном интерфейсе. Вольтметры предусматривают возможность редактирования программируемых параметров.
При проведении санкционированных регламентных работ, программируется диапазон показаний и, при необходимости, проводится калибровка (формируются калибровочные коэффициенты). При изменении диапазона показаний необходимо производить отметку в паспорте, которая должна содержать установленный диапазон показаний, дату и подпись ответственного исполнителя. Изменение диапазона показаний или проведение калибровочных работ не ведет к изменению контрольной суммы встраиваемого программного обеспечения (ВПО). Сведения об идентификационных данных ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
mini-vac |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0.0 |
|
Цифровой идентификатор ПО (алгоритм md5) |
88260a5f1dc5cc5d2013022aaf37081b |
Помимо встраиваемого программного обеспечения совместно с прибором может предоставляться дополнительное программное обеспечение служебного назначения, обеспечивающее удобную форму предоставления результатов измерений, хранения результатов измерений, конфигурирование приборов и т.д. Программное обеспечение служебного назначения не является метрологически значимым.
Программное обеспечение вольтметров обеспечивает формирование статистических отчетов по результатам измерений, включая отчетные формы по ГОСТ 32145-2013.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель корпуса вольтметра, титульные листы руководства по эксплуатации и паспорта вольтметра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации 0ПЧ.140.364 РЭ в разделе 3 «Использование по назначению».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;
ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от V10-8 до 100 А в диапазоне частотот 1-10’1 до V106 Гц»;
Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
ТУ 26.51.43-253-05763903-2022 «Вольтметры щитовые цифровые
электроизмерительные В».
ПравообладательОткрытое акционерное общество «Электроприбор» (ОАО «Электроприбор»)
ИНН 2128002051
Юридический адрес: 428020, Чувашская Республика - Чувашия, г. Чебоксары, пр. И.Я. Яковлева, д. 3
Телефон: (8352) 39-99-18, 39-99-12
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: (495) 437-55-77
Факс: (495) 430-57-25
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Открытое акционерное общество «Электроприбор» (ОАО «Электроприбор»)ИНН 2128002051
Юридический адрес: 428020, Чувашская Республика - Чувашия, г. Чебоксары, пр. И.Я. Яковлева, д. 3
Телефон: (8352) 39-99-18, 39-99-12
Изготовители Открытое акционерное общество «Электроприбор» (ОАО «Электроприбор»)
ИНН 2128002051
Адрес: 428020, Чувашская Республика - Чувашия, г. Чебоксары, пр. И.Я. Яковлева, д. 3 Телефон: (8352) 39-99-18, 39-99-12
Принцип действия приборов основан на аналого-цифровом преобразовании входных величин и последующем расчете параметров электрической сети.
Приборы относятся к классу микропроцессорных программируемых измерительновычислительных изделий, состоящих из электронного блока и встроенного в него программного обеспечения.
Приборы для отображения результатов измерения имеют цифровое отсчетное устройство.
Приборы предназначены для контроля электрических параметров и имеют непрерывный режим работы.
Приборы имеют возможность настройки диапазона показаний с учетом коэффициентов трансформации по напряжению.
Приборы имеют возможность оперативного изменения яркости свечения от кнопки управления на передней панели.
Приборы являются многопредельными и имеют различные исполнения в зависимости от габаритных размеров, цвета индикации и класса точности.
Информация об исполнении прибора содержится в коде полного условного обозначения: Ва - b - c - d, где где a - исполнение прибора в зависимости от габаритных размеров лицевой панели:
В00 - 40x40 мм; В72 - 72x72 мм,
В96 - 96x96 мм, В120 - 120x120 мм;
b - цвет индикаторов; c - класс точности; d - специальное исполнение. Приборы имеют единый конструктив: ударопрочный, пылезащищенный, пластмассовый корпус щитового крепления.
Приборы работоспособны при установке в любом положении.
Приборы не имеют подвижных частей и являются виброустойчивыми и вибростойкими.
Приборы соответствуют требованиям к рабочим условиям (механические воздействия) по группе 4 ГОСТ 22261-94.
Приборы являются восстанавливаемыми, ремонтируемыми изделиями.
Общий вид приборов с указанием места ограничения доступа к местам настройки (регулировки), нанесения знака утверждения типа, нанесения заводского (серийного) номера и знака поверки, включая габаритные размеры, приведен на рисунках 1 - 8.
Место нанесения заводских (серийных) номеров -лицевая панель корпуса; способ нанесения - УФ-печать; формат - цифровой код, состоящий из арабских цифр.

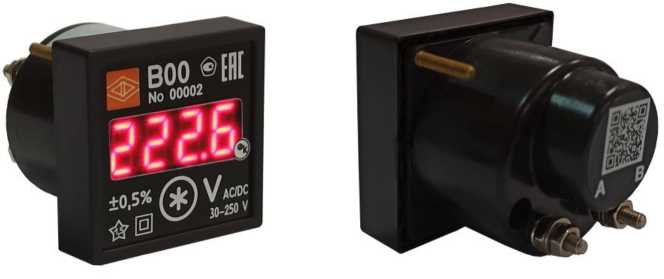

Рисунок 1 - Общий вид приборов В00.

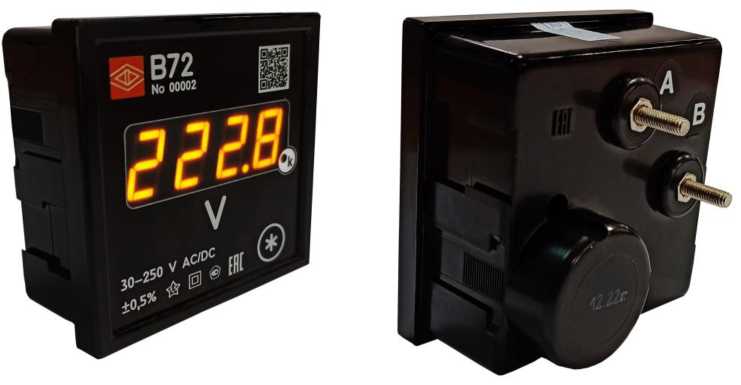

Рисунок 2 - Общий вид приборов В72.

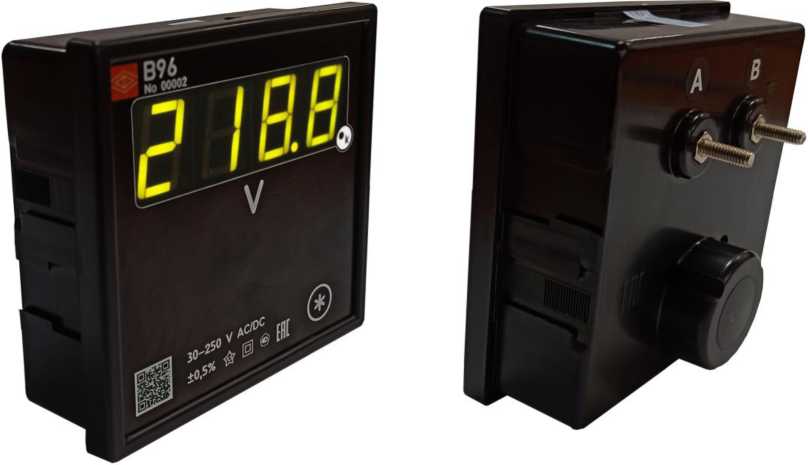

Рисунок 3 - Общий вид приборов В96

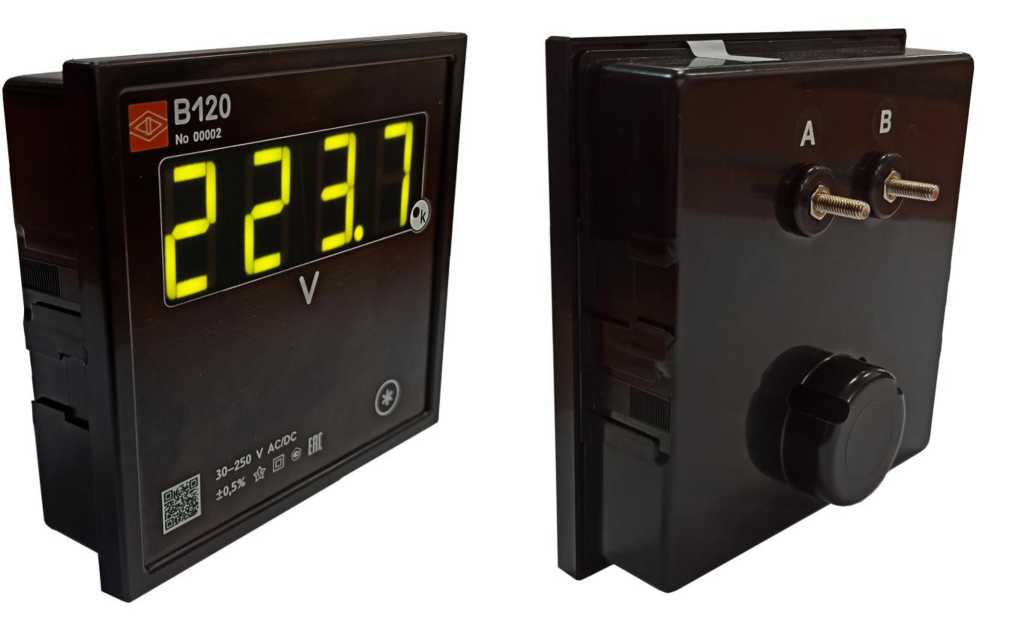

Рисунок 4 - Общий вид приборов В120
120
Место нанесения заводских номеров
47
120
Место нанесения знака
утверждения типа
п. 1 - место клейма ОТК;
п. 2 - место нанесения знака поверки

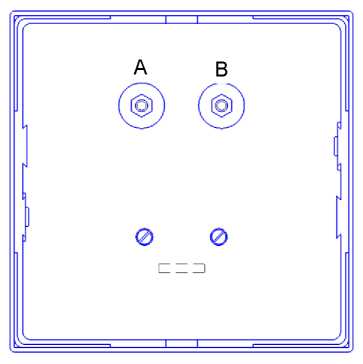

Рисунок 5 - Габаритные размеры вольтметра В120, в миллиметрах,
места нанесения клейма ОТК, знака поверки, заводского (серийного) номера
Место нанесения заводских номеров
А
В
Место нанесения
знака
утверждения типа
п. 1 - место клейма ОТК;
п. 2 - место нанесения знака поверки

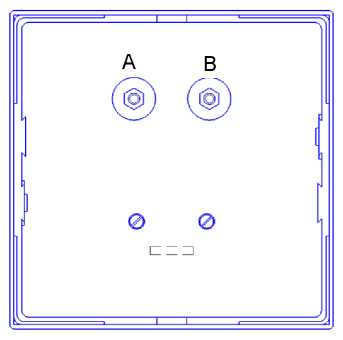

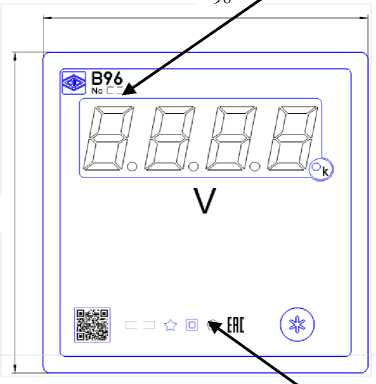

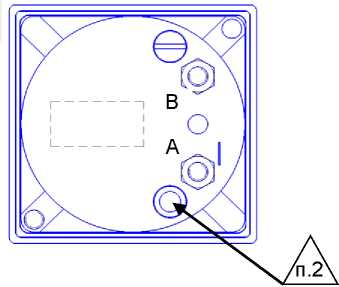

Рисунок 6 -Габаритные размеры вольтметра В96 в миллиметрах, места нанесения клейма ОТК, знака поверки, заводского (серийного) номера
п. 2 - место нанесения знака поверки

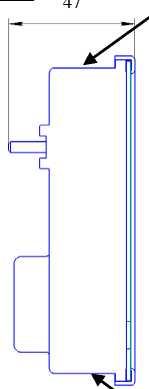

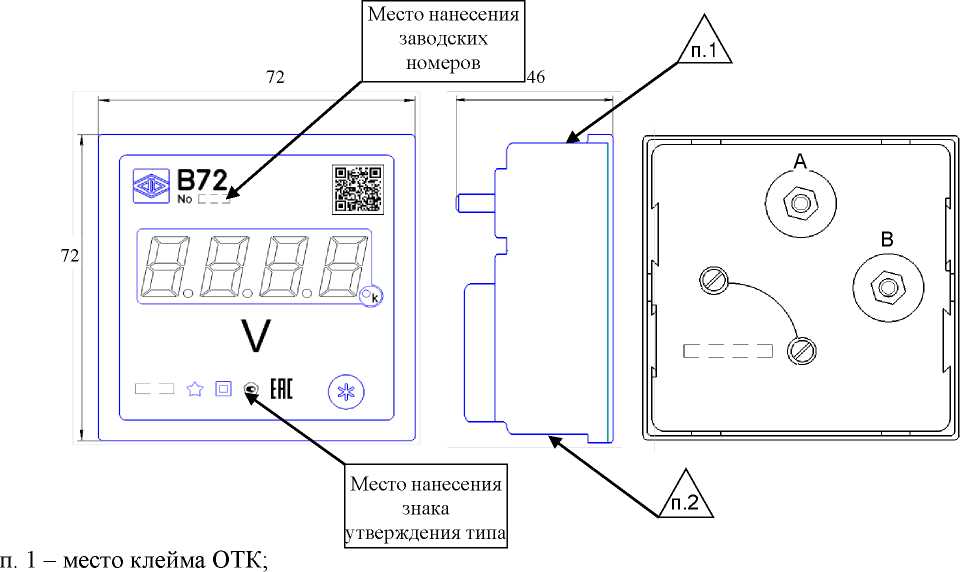

Рисунок 7 - Габаритные размеры вольтметра В72 в миллиметрах, места нанесения клейма ОТК, знака поверки, заводского (серийного) номера
Место нанесения знака утверждения типа
Место нанесения заводских номеров
40
44
40
п. 1 - место клейма ОТК;
п. 2 - место нанесения знака поверки

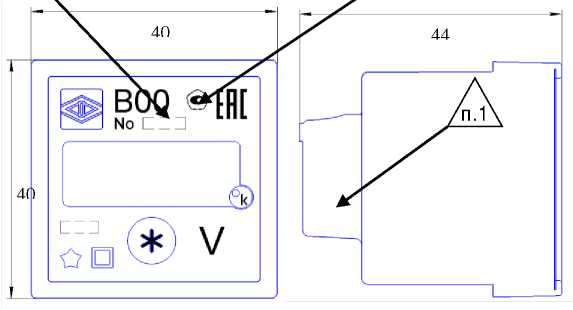

Рисунок 8 - Габаритные размеры вольтметра В00 в миллиметрах, места нанесения клейма ОТК, знака поверки, заводского (серийного) номера
Таблица 6 -
|
Наименование |
Обозначение |
Количество |
|
Вольтметр щитовой цифровой электроизмерительный (исполнение - по заказу) |
В00, В72, В96, В120 |
1 шт. |
|
Комплект монтажных частей |
- |
1 шт. |
|
Паспорт |
0ПЧ.468.722 (В120) 0ПЧ.468.723 (В96) 0ПЧ.468.724 (В72) 0ПЧ.468.725 (В00) |
1 экз. |
|
Руководство по эксплуатации |
0ПЧ.140.364 РЭ |
1 экз. 1) |
|
Примечание - 1) допускается один экземпляр на партию из 10 шт. | ||
Таблица 2 - Метрологические характеристики приборов
|
Наименование характеристики |
Значение |
|
Диапазоны измерений входного сигнала с номинальным значением напряжения переменного или постоянного тока в пределах |
от 30 до 250 В |
|
Пределы допускаемой основной приведенной погрешности измерений напряжения, % (класс точности по ГОСТ 8.401-80): 0,5 1,0 1,5 |
±0,5 ±1,0 ±1,5 |
|
Примечания 1) Диапазон измерений входного сигнала находится в пределах от 0,12^Инорм до 1,10-Инорм, где Инорм - нормирующее значение входного сигнала. Нормирующее значение (Инорм) при определении основной приведенной погрешности измерений принимается равным 250 В. | |
Таблица 3 - Диапазоны измеряемых входных сигналов
|
Наименование характеристики |
Значение |
|
Диапазон измерений среднеквадратичного значения напряжения переменного или постоянного тока, В |
0,12^Инорм до 1,10^Цнорм |
|
Частота напряжения, Г ц |
от 45 до 65 |
Таблица 4 - Пределы допускаемой дополнительной погрешности
|
Наименование влияющей величины |
Диапазон значений влияющей величины |
Пределы допускаемой дополнительной погрешности |
|
Изменение температуры окружающего воздуха на каждые 10 °С от нормальной |
от -20 до +10 °С; св. +30 до +70 °С |
0,5 предела допускаемой основной погрешности |
|
Изменение относительной влажности воздуха от нормальной |
св. 80 до 98 % (при температуре +35 °С) |
0,5 предела допускаемой основной погрешности |
|
Примечание - При изменении напряжения питания в заданных пределах погрешность измерений находится в пределах допускаемой основной погрешности соответствующего параметра | ||
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Габаритные размеры (длинахвысотахглубина), мм, не более:
|
40х40х45 72x72x50 96x96x50 120x120x50 |
|
Масса, кг, не более |
0,2 |
Продолжение таблицы 5
|
1 |
2 |
|
Нормальные условия измерений:
|
от +10 до +30 от 30 до 80 от 84,0 до 106,7 (от 630 до 795) |
|
Рабочие условия измерений:
|
от -20 до +70 98 от 70,0 до 106,7 (от 525 до 795) |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, ч |
200 ООО |
|
Примечания:
| |
