Номер по Госреестру СИ: 24987-18
24987-18 Ваттметры и варметры
(Ц42303)
Назначение средства измерений:
Ваттметры и варметры Ц42303 (далее - приборы), предназначены для измерения активной и реактивной мощности в трехфазных трехпроводных цепях переменного тока частотой 50 и 60 Гц при равномерной и неравномерной нагрузке фаз.
Внешний вид.
Ваттметры и варметры
Рисунок № 1
Внешний вид.
Ваттметры и варметры
Рисунок № 2
Общие сведения
Дата публикации - 20.02.2023
Срок свидетельства - 28.06.2028
Номер записи - 166720
ID в реестре СИ - 395604
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Ц42303/1.35, Ц42303.354, Ц42303, Ц 42303, Нет модификации, М4233, Ваттметры и варметры Ц42303, ваттметр Ц42303, варметр Ц42303, -,
Производитель
Изготовитель - Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор")
Страна - РОССИЯ
Населенный пункт - г. Чебоксары
Уведомление о начале осуществления предпринимательской деятельности -
В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).
Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.
Внимание! Отчет строится не быстро.
Бесплатный
Статистика
Кол-во поверок - 2008
Выдано извещений - 14
Кол-во периодических поверок - 330
Кол-во средств измерений - 1635
Кол-во владельцев - 23
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 752 дн.
Приказы РСТ, где упоминается данный тип СИ
№314 от 2004.11.30 О предоставлении лицензии на осуществление деятельности по изготовлению и ремонту средств измерений ОАО"Электроприбор"
№1306 от 2018.06.28 Об утверждении типов средств измерений
№3350 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Авиационная техника" (ТК 323)
№326 от 2023.02.14 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (13)
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Ваттметры и варметры (Ц42303)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24986-03 07.06.2028 |
Частотомеры, Ц42304 Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары) |
ОТ МП |
2 года при 8 час., 1 год при 16 час., 6 мес. при 24 час. работе |
|
37282-17 11.12.2027 |
Микроамперметры и милливольтметры щитовые, М42304, М42305, М42306, М4273М, М4277М, М4265М, М42610, М42611, М42612 Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары) |
ОТ МП |
2 года |
|
68159-17 26.07.2027 |
Преобразователи измерительные переменного тока и напряжения Е854ЭЛ, постоянного тока и напряжения Е856ЭЛ, Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары) |
ОТ МП |
10 лет |
|
68977-17 23.10.2027 |
Счетчики электрической энергии многофункциональные, ЩМК120СП Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары) |
ОТ МП |
10 лет |
|
69582-17 04.12.2027 |
Микроамперметры, миллиамперметры, амперметры и вольтметры щитовые, Ц42, Э42 Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары) |
ОТ МП |
2 года |
|
24987-18 28.06.2028 |
Ваттметры и варметры, Ц42303 Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары) |
ОТ МП |
3 года |
|
71684-18 28.06.2028 |
Приборы цифровые переносные измерительные показателей качества электроэнергии, МПК Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары) |
ОТ МП |
10 лет |
|
88966-23 05.05.2028 |
Преобразователи измерительные с функциями контроля качества электроэнергии, Е911ЭЛ Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары) |
ОТ МП |
4 года |
|
89479-23 10.07.2028 |
Вольтметры щитовые цифровые электроизмерительные, В Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары) |
ОТ МП |
4 года |
|
95487-25 15.05.2030 |
Преобразователи измерительные постоянного тока и напряжения, Е3856ЭЛ Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары) |
ОТ МП |
4 года |
Кто поверяет Ваттметры и варметры (Ц42303)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 6 | 3 | 0 | 6 | 1 | 6 | 0 | 6 | |
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 28 | 10 | 0 | 28 | 4 | 28 | 0 | 28 | |
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 18 | 1 | 0 | 18 | 0 | 18 | 0 | 18 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ТРАНСНЕФТЬ - ДРУЖБА" (RA.RU.311211) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "РОСКОМСНАБ" (1457) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| АО "ТРАНСНЕФТЬ - ДРУЖБА" (RA.RU.311211) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 10 | 2 | 0 | 10 | 3 | 10 | 0 | 10 | |
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 8 | 0 | 8 | 0 | 7 | 0 | 7 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 5 | 0 | 5 | 1 | 5 | 0 | 5 | ||
| АО "ТРАНСНЕФТЬ-ПРИВОЛГА" (RA.RU.311719) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 66 | 7 | 2 | 64 | 4 | 63 | 2 | 61 | |
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "АДЫГЕЙСКИЙ ЦСМ" (RA.RU.311388) | РСТ | 5 | 0 | 0 | 0 | 5 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ОАО "ЭЛЕКТРОПРИБОР" (RA.RU.311938) | 1617 | 152 | 1475 | 0 | 0 | 1475 | 1475 | 0 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311327) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "АДЫГЕЙСКИЙ ЦСМ" (RA.RU.311388) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 4 | 0 | 4 | 0 | 0 | 0 | 0 | ||
| АО "ЧЭМК" (RA.RU.311396) | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 24 | 0 | 24 | 0 | 24 | 0 | 24 | |||
| ООО "ТРАНСНЕФТЬ - ДАЛЬНИЙ ВОСТОК" (RA.RU.310557) | 38 | 19 | 0 | 38 | 0 | 0 | 0 | 0 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "МИРУАР" (RA.RU.320061) | 85 | 37 | 48 | 0 | 85 | 37 | 48 | |||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| АО "ПОЗИС" (RA.RU.311920) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ЭРИС" (RA.RU.310699) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 7 | 5 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 20 | 0 | 20 | 0 | 20 | 0 | 20 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 11 | 1 | 0 | 11 | 1 | 11 | 0 | 11 | ||
| АО "ТОАЗ" (RA.RU.310598) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Ваттметры и варметры (Ц42303)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
775 | 1331 |
|
ФБУ Иркутский ЦСМ Иркутская область |
1493 | 1331 |
|
ФБУ Красноярский ЦСМ Красноярский край |
1492 | 1331 |
|
ФБУ Адыгейский ЦСМ Республика Адыгея |
591 | 1331 |
|
ФБУ УРАЛТЕСТ Свердловская область |
2304 | 1331 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации и паспорт прибора типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к ваттметрам и варметрам Ц42303
ГОСТ 8476-93 (МЭК 51-3-84) Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 3. Особые требования к ваттметрам и варметрам
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.497-83 ГОСТ 8.497-83 ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки
ГОСТ 8.551-86 Государственный специальный эталон и государственная поверочная схема для средств измерений электрической мощности и коэффициента мощности в диапазоне частот 40-20000 Гц.
ТУ 25-7504.164-2002 Ваттметры и варметры Ц42303. Технические условия.
Поверка
Поверкаосуществляется по ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки».
Основные средства поверки:
Ваттметр Д5064 (регистрационный номер в Федеральном информационном фонде 10193-85);
Ваттметр Д5066 (регистрационный номер в Федеральном информационном фонде 10193-85).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на прибор в соответствии с рисунком 2.
Изготовитель
Открытое акционерное общество «Электроприбор» (ОАО «Электроприбор»)
ИНН 2128002051
Адрес: 428000 Республика Чувашия, г. Чебоксары, пр. И. Яковлева, д. 3
Телефон: (8352) 39-99-12; 39-98-22; Факс: (8352) 55-50-02; 56-25-62.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон (495) 437-55-77; Факс: (495) 437-56-66
E-mail: office@vniims.ru
Приборы представляют собой устройства магнитоэлектрической системы, с подвижной частью на кернах, с нулевой отметкой на краю или внутри диапазона измерений, с длиной шкалы не менее 94 мм и электронного преобразователя входного сигнала в сигнал постоянного тока, размещенных в одном корпусе.
Конструкция приборов позволяет свести к минимуму доступ к узлам приборов в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений. Доступ к внутренним частям приборов возможен только с нарушением пломб, установленных на винты крепления задней крышки корпуса.
Фотографии, общий вид приборов, места нанесения знака поверки, клейм и пломбирования показаны на рисунках 1, 2.

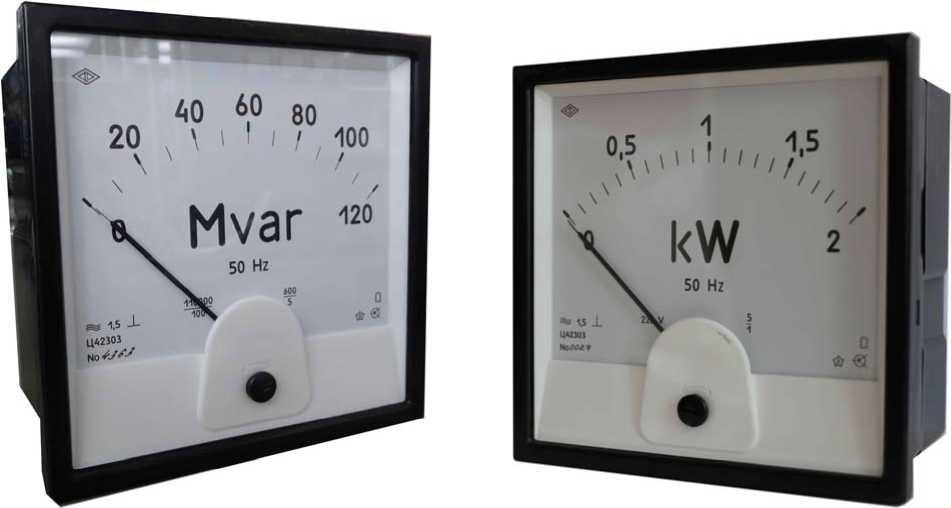

Рисунок 1 - Общий вид ваттметров и варметров Ц42303
Обозначения на рисунке:
1 - место нанесения клейма ОТК и место пломбирования (заполняется мастикой),
2 - место нанесения знака поверки (заполняется мастикой),
3 - дата выпуска (краска штемпельная).

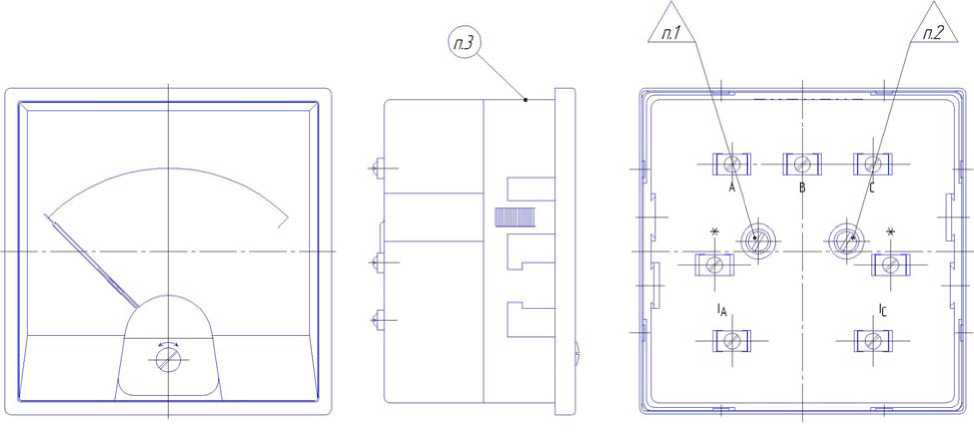

Рисунок 2 - Схема пломбировки и клеймения ваттметров и варметров Ц42303
Программное обеспечение отсутствует.
|
Таблица 3 - Комплектность приборов |
Ц42303 | |
|
Наименование |
Обозначение |
Количество |
|
Ваттметр (варметр) Ц42303 |
- |
1 шт. |
|
Комплект монтажных частей |
- |
1 компл. |
|
Руководство по эксплуатации |
ОПЧ.140.275 |
1 экз. (на партию 10 шт.) |
|
Паспорт |
- |
1 экз. |
Измерительные трансформаторы тока и напряжения в комплект поставки не входят.
Основные метрологические характеристики приборов приведены в таблице 1, основные технические характеристики приведены в таблице 2.
Таблица 1 - Основные метрологические характеристики приборов Ц42303
|
Наименование характеристики |
Значение |
|
Номинальные значения напряжения при непосредственном включении, В |
127, 220, 230, 380,400 |
|
Номинальный ток при непосредственном включении, А |
5 |
|
Номинальные значения напряжения при включении через трансформатор напряжения, В |
100 |
|
Номинальные значения тока при включении через трансформатор тока, А |
1; 5 |
|
Номинальный коэффициент мощности:
|
1 1 |
|
Пределы допускаемой основной приведенной к верхнему пределу диапазона измерений погрешности, % |
±1,5 |
|
Погрешность приборов нормируется без учета погрешности трансформатора напряжения и тока | |
|
Пределы допускаемого значения вариации показаний, % |
±2,25 |
|
Остаточное отклонение указателя приборов от отметки механического нуля шкалы при плавном подводе указателя к этой отметке от наиболее удаленной от нее отметки шкалы, мм, не более |
1,4 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности, вызванной: | |
|
- изменением положения ваттметров от нормального положения в любом направлении на 5°, % |
±0,75 |
|
- отклонением напряжения на ±15 % от номинального, % |
±1,5 |
|
- отклонением частоты от нормальной частоты 50 Гц на 10%, % |
±1,5 |
|
- влиянием внешнего однородного магнитного поля, синусоидально изменяющегося во времени с частотой, одинаковой с частотой тока, протекающего измерительным цепям приборов, при самых неблагоприятных направлениях и фазе магнитного поля, при напряженности магнитного поля 0,4 кА/м, % |
±1,5 |
|
- искажением формы кривой переменного тока и напряжения на 20 %, % |
±1,5 |
|
- влиянием коэффициента мощности при угле сдвига фаз от 0 до 60°, % |
±1,5 |
|
- одновременным влиянием коэффициента мощности и напряжения, % |
±3,0 |
|
- одновременным влиянием коэффициента мощности и частоты, % |
±3,0 |
|
- влиянием асимметрии токов, % |
±3,0 |
|
- отклонением температуры окружающего воздуха от нормальной (от +15 до +25) °С до +50 °С (или -40 °С), на каждые 10 °С изменения температуры, % |
±1,2 |
|
- отклонением относительной влажности от нормальной (30-80) до 95 % при температуре от +15 до +25 °С, % |
±1,5 |
Таблица 2 - Основные технические характеристики приборов Ц42303
|
Наименование характеристики |
Значение |
|
Масса прибора, кг, не более |
0,7 |
|
Габаритные размеры, мм, не более | |
|
- высота |
120 |
|
- ширина |
120 |
|
- глубина |
100 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -40 до +50 |
|
- относительная влажность при температуре +35 °С, % |
95 |
|
Наработка на отказ, ч, не менее |
60 000 |
|
Средний срок службы, лет, не менее |
10 |
