Принцип действия модулей заключается в преобразовании аналоговых сигналов в цифровой код.

Состав комплекса технических средств:

- модуль контроля параметров;

- модуль концентратора данных;

- модуль пульта управления.

Модуль контроля параметров предназначен для

- сбора данных, полученных с контрольно-измерительных приборов, установленных на скважинах;

- передача собранных данных по радиоканалу в модуль концентратора данных.

Изделие обеспечивает регистрацию показаний термосопротивления и преобразователя давления, обработку полученных значений и их передачу по радиоканалу.

Модуль концентратора данных предназначен для

- приема и буферизации обработанных значений термосопротивления, преобразователя давления, концентратора сероводорода и заряда батареи от модулей контроля параметров;

- передачи данных по радиоканалу по запросу от модуля пульта управления Изделие обеспечивает прием обработанных значений термосопротивления и преобразователя давления от модулей контроля параметров, их буферизацию и передачу по радиоканалу.

Модуль пульта управления предназначен для:

- приема обработанных значений термосопротивления и напряжения от модулей концентраторов данных и их передачу по интерфейсу RS-485 на АРМ оператора.

В автоматическом режиме система работает без вмешательства оператора по заданным алгоритмам. Обеспечивается сбор и обработка данных от объектов автоматизации, выдача отчетных документов с заданной периодичностью, на станции оператора доступны функции просмотра информации.

Модуль контроля параметров и модуль концентратора данных предназначены для установки во взрывоопасной зоне согласно маркировке.

АВ ГОМАТИаИРОВАННАЯ СИСТЕМА КОНТРОЛЯ     ■

ТЕХНОлогических ПАРАМЕТРОВ РАБОТЫ СКВАЖИН НА ■ БАМ JME РГО ЗАВ ИС ИМО Г О КОМПЛЕКСА ТЕХНИЧЕСКИХ ■ СРЕДСТВ «Скважина ТР.

Модул*. контроля параметров МКП          ■

ГУ 26 S144-0?7 00TS9093 2020              I

Шифр 00159093 28 99 39 190 АСК 2846          I

Дата изготовления 11 2022              I

Заводской номер шкафа 7557             I

Степень пылевлагозашищенности IP 66         I

Маркировка Взрывозащиты If х ib НВ ТА Gb X      I

A          ТТ7405. г Москва           f О Г|

^ГАЗПРОМ^{д 1}

2J : -та>1 QajoutoOqajproai-auto г и | Г ЭС II

о Q^»TT

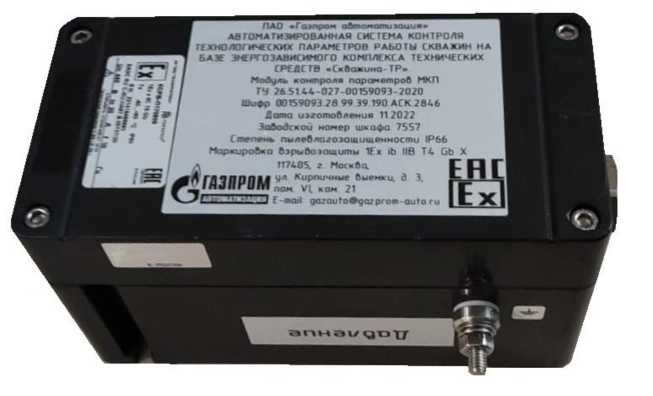

Рисунок 1 - Общий вид модуля контроля параметров Скважина-ТР, место нанесения этикетки

Им            ПАВ «I л>пр<)н иВтимцлмлииим»           Кб

ИЯ      АО Г (IM А 1 И 1ИРОН АННАМ I И1 It. МА КОНТРОЛЯ      Щ

■ • ... МНИИЧ1 ГИХ НАРАМ» ТРОВ РАБОТЫ СКВАЖИН НА ■

Ш i A it Ulf 1'1 IIIAHMt ИМОГ11 КОМПЛЕКСА 1ЕХНИЧЕСКИХ ■ В             СРЕДСТВ «Скважина-ТР»             И

J         Модуль коникнспратора домны* МИД         Я

'/            ГУ 26 5144 027 00159093-2020             ■

Шифр 00159093 28 99 39 190 АСК 2646          ■

/             Лата изготовления 112022             I

/             Заводской номер шкафа 7553             ■

I        Степень пылеВлагозащищанности IP66        I

I      Маркировка Взрывозащиты 1Ех ib НВ 14 Gb X I

А           117405. 2 Москва            Г Г1 Г1

^АгЛЯПРПМ ^{,л Ки}Р^п“^м««» выемки, в 3        ”

т Ч'^ИД,^1Ги”^{1 ,он} VI. ком 21

V^z£ui^,l»Lil,ffi^,i| fi E-mail qazaulo«q<uprom-auti> г | Г XI |

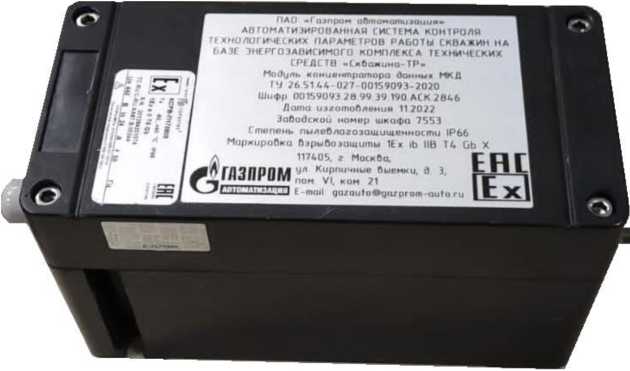

Рисунок 2 - Общий вид модуля концентратора данных Скважина-ТР, место нанесения этикетки

Заводской номер, состоящий из цифр, наносится типографским способом на этикетку, которая клеится на корпус модулей.

Нанесение знака поверки на корпус не предусмотрено.

Пломбирование не предусмотрено.

Таблица 3 - Комплектность средств измерений

Метрологические характеристики приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
