Наименование

Обозначение

Количество

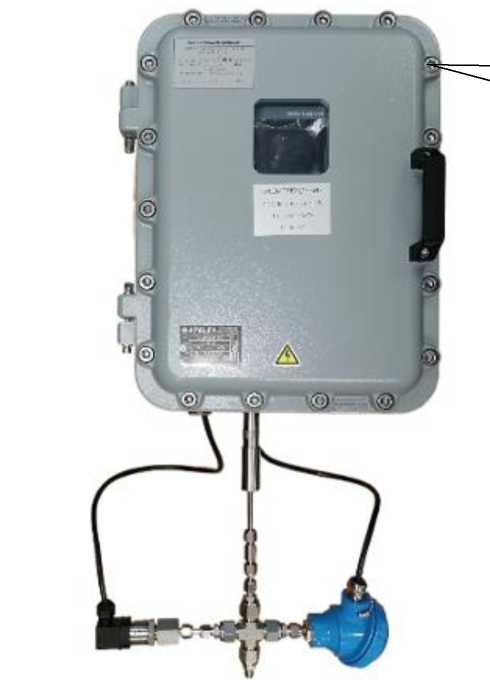

Анализатор кислорода оптический

Окси-ОМА

1 шт.

Руководство по эксплуатации

СНАГ.413324.002 РЭ

1 экз.

Паспорт

СНАГ.413324.002 ПС

1 экз.

Определяемый компонент (измерительный канал)

Исполнение¹

Диапазон измерений молярной доли, млн^-1

Пределы допускаемой основной абсолютной погрешности, (Л), млн^-1

Кислород (О2)

Окси-ОМА исп. 1

от 0 до 10 включ.

св. 10 до 500

±0,8

±(0,4+0,04^Свх)²

Окси-ОМА исп. 2

от 50 до 10000

±(7,5+0,03^Свх)²

Наименование характеристики

Значение

Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности

0,5

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от значения, при котором определялась основная погрешность, в пределах условий эксплуатации на каждые 10 °С, в долях от пределов допускаемой основной погрешности.

±0,5

Пределы допускаемого изменения показаний за 24 часа непрерывной работы, в долях от пределов допускаемой основной погрешности

±0,2

Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды от значения, при котором определялась основная погрешность, в долях от пределов допускаемой основной погрешности

±0,5

Время прогрева анализатора, мин, не более

15

Время установления показаний То,9, с, не более

120

Наименование характеристики

Значение

Напряжение питания переменным током частотой (50±1) Гц, В

230±23

Потребляемая электрическая мощность, Вт, не более

100

Маркировка взрывозащиты ¹⁾

1Ex d op pr [ia Ga] ИВ-Н: T4 Gb X

Степень защиты от внешних воздействий ²⁾

IP65

Выходные интерфейсы

от 4 до 20 мА, RS 485, Ethernet

Условия эксплуатации анализаторов:

- диапазон температуры окружающей среды, ^оС

от -20 до +50

- диапазон относительной влажности окружающей среды, без конденсации влаги (без прямого попадания атмосферных осад-

ков) %

от 0 до 95

- диапазон атмосферного давления, кПа

от 87,0 до 106,7

Параметры анализируемой газовой среды на входе анализатора:

- диапазон температуры анализируемой газовой среды, ^оС

от -20 до +50

- диапазон абсолютного давления, кПа

от 80 до 200

- диапазон объемного расхода, дм³/мин

от 0,1 до 4,0

Габаритные размеры, мм, не более: Электронно - вычислительный модуль:

- длина

360

- ширина

470

- высота

515

Измерительный модуль:

- длина

150

- ширина

350

- высота

200

Лист № 5

Всего листов 6

Наименование характеристики

Значение

Масса, кг, не более:

- Электронно - вычислительный модуль

32

- Измерительный модуль

3

• ¹⁾ По ГОСТ 31610.0-2014 (IEC 60079-0:2011).

• ²⁾ По ГОСТ 14254-2015 (IEC 60529:2013).

Наименование характеристики

Значение

Средний срок службы, лет

12

Среднее время наработки до отказа, ч, не менее

40000
