Номер по Госреестру СИ: 89622-23
89622-23 Измерители линейных перемещений
(AE)
Назначение средства измерений:
Измерители перемещений АЕ (далее - измерители) предназначены для измерений линейных перемещений при проведении испытаний на растяжение и сжатие.
Внешний вид.
Измерители линейных перемещений
Рисунок № 1
Внешний вид.
Измерители линейных перемещений
Рисунок № 2
Внешний вид.
Измерители линейных перемещений
Рисунок № 3
Внешний вид.
Измерители линейных перемещений
Рисунок № 4
Общие сведения
Дата публикации - 01.08.2023
Срок свидетельства - 31.07.2028
Номер записи - 191591
ID в реестре СИ - 1410122
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет, модификация AE202T, AEONE3-M9 (Class 0.5), AEONE1-M9, AE202T,
Производитель
Изготовитель - Shenzhen Wance Testing Machine Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Простой отчет, показывающий соотношение между мужчинами и женщинами среди поверителей. Учитываются все организации за все время наблюдений. За основу взяты данные Росстата.
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 4
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1533 от 2023.07.31 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Измерители линейных перемещений (AE)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Shenzhen Wance Testing Machine Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88130-23 02.02.2028 |
Машины испытательные универсальные, TSE Shenzhen Wance Testing Machine Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
88514-23 15.03.2028 |
Измерители перемещений (деформаций), AE202A Shenzhen Wance Testing Machine Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
89052-23 17.05.2028 |
Машины испытательные универсальные, SHT Shenzhen Wance Testing Machine Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
89182-23 01.06.2028 |
Измерители перемещений (деформаций), EX Shenzhen Wance Testing Machine Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
89622-23 31.07.2028 |
Измерители линейных перемещений, AE Shenzhen Wance Testing Machine Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
95414-25 |
Машина испытательная универсальная, SHT5206 Shenzhen Wance Testing Machine Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.
На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.
Бесплатный
Кто поверяет Измерители линейных перемещений (AE)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 1 | 0 | 0 | 0 | 0 | 0 | |||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 4 | 2 | 1 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 2 | 2 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Измерители линейных перемещений (AE)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с измерителями используется метрологически значимое программное обеспечение (далее - ПО) «Alpha» и «TestPilot», устанавливаемое на персональный компьютер.
ПО разработано специально для измерителей и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
TestPilot |
Alpha |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.1.0000 |
не ниже 2.0 |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе 2 «Методы испытаний» «Измерители линейных перемещений АЕ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
Стандарт предприятия. Измерители линейных перемещений АЕ.
ПравообладательShenzhen Wance Testing Machine Co., Ltd., Китай
Юридический адрес: Bldg.3, Yinjin Technology Industrial Park, Fengjing South Road, Guangming, Shenzhen
Тел.: +86 755 23057280
E-mail: sales@wance.net.cn
Изготовитель
Shenzhen Wance Testing Machine Co., Ltd., КитайАдрес: Bldg.3, Yinjin Technology Industrial Park, Fengjing South Road, Guangming, Shenzhen
Тел.: +86 755 23057280
E-mail: sales@wance.net.cn
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-0350
E-mail: info@autoprogress-m.ru
Правообладатель
Shenzhen Wance Testing Machine Co., Ltd., КитайЮридический адрес: Bldg.3, Yinjin Technology Industrial Park, Fengjing South Road, Guangming, Shenzhen
Тел.: +86 755 23057280
E-mail: sales@wance.net.cn
Принцип действия измерителей основан на измерении удлинения испытуемого образца путем отслеживания перемещения контрольных точек, расположенных на его видеоизображении. Контрольные точки задаются с помощью программного обеспечения перед началом измерений. Измерения возможны только при нахождении контрольных точек в области видимости. Результаты измерений отображаются на экране персонального компьютера с установленным программным обеспечением «TestPilot».
Конструктивно измерители изготавливаются в корпусе, в котором размещается встроенная камера с заданными разрешением и скоростью передачи данных выполняемых измерений.
К средствам измерений данного типа относятся измерители линейных перемещений АЕ модификаций AEONE1-M5 (Class 0.5), AEONE1-M5 (Class 1), AEONE2-M5 (Class 0.5), AEONE2-M5 (Class 1), AEONE3-M5 (Class 0.5), AEONE3-M5 (Class 1), AEONE1-M9 (Class 0.5), AEONE1-M9 (Class 1), AEONE2-M9 (Class 0.5), AEONE2-M9 (Class 1), AEONE3-M9 (Class 0.5), AEONE3-M9 (Class 1), AEROD series, AEHT series, АЕ202Т.
Структура условного обозначения измерителей: AExxxY-ZZ N,
где AE - обозначение типа;
xxx - модификация:
ONE - стандартный измеритель, работающий по двум осям;
ROD series - измерители с наличием специализированной подсветки рабочей зоны;
HT series - измерители, предназначенные для закрепления на специализированном кронштейне под систему испытаний;
202Т - измерители, предназначенные для закрепления на корпусе измерителя перемещений (деформаций) АЕ202А (рег. № 88514-23);
Y - может принимать значения 1, 2, 3, обозначающие количество камер в системе;
ZZ - разрешение камер в Мп;
N - может принимать значения (Class 0.5), (Class 1), обозначающие относительную погрешность измерений линейных перемещений.
Пломбирование крепёжных винтов корпуса измерителей не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер измерителей в буквенно-числовом формате указывается методом химического травления на пластиковой самоклеящейся основе на крышке корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид измерителей представлен на рисунках 1 - 6. Общий вид маркировочной
таблички представлен на рисунке 7.
Место указания заводского номера

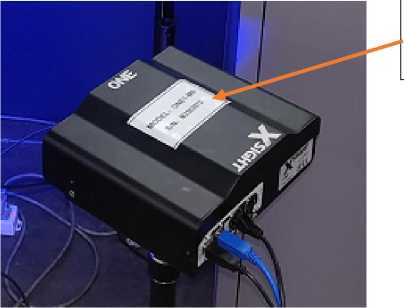

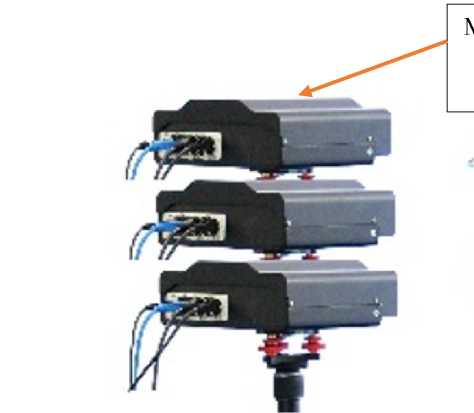

Рисунок 1 - Общий вид измерителей линей- Рисунок 2 - Общий вид измерителей линейных
перемещений АЕ модификаций AEONE2-ZZ N
ных перемещений АЕ модификаций
AEONE1-ZZ N
Место указания заводского номера

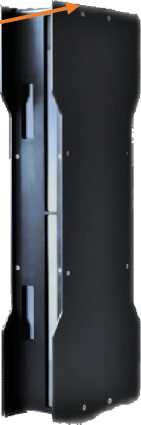

Рисунок 3 - Общий вид измерителей линей- Рисунок 4 - Общий вид измерителей линейных
ных перемещений АЕ модифик
АЕONE3-ZZ N
Место указания заводского номера
щений АЕ модификации AEROD series
Рисунок 5 - Общий вид измерителей линей- Рисунок 6 - Общий вид измерителей линейных ных перемещений АЕ модификации AEHT перемещений АЕ модификации AE202T
series
Рисунок 7 - Общий вид маркировочной таблички
Таблица 2 - Метрологические характеристики
|
Модификация |
Диапазон измерений линейных перемещений по оси X, мм |
Диапазон измерений линейных перемещений по оси Y, мм |
Пределы допускаемой относительной погрешности измерений линейных перемещений, % |
|
AEONE1-M5 (Class 0.5) |
от 0 до 109 |
от 0 до 130 |
0,5 |
|
AEONE1-M5 (Class 1) |
от 109 до 218 |
от 130 до 260 |
1 |
|
AEONE2-M5 (class 0.5) |
от 0 до 109 |
от 0 до 260 |
0,5 |
|
AEONE2-M5 (Class 1) |
от 109 до 218 |
от 260 до 520 |
1 |
|
AEONE3-M5 (class 0.5) |
от 0 до 109 |
от 0 до 390 |
0,5 |
|
AEONE3-M5 (class 1) |
от 109 до 218 |
от 390 до 760 |
1 |
|
AEONE1-M9 (class 0.5) |
от 0 до 116 |
от 0 до 220 |
0,5 |
|
AEONE1-M9 (Class 1) |
от 116 до 232 |
от 220 до 440 |
1 |
|
AEONE2-M9 (Class 0.5) |
от 0 до 116 |
от 0 до 440 |
0,5 |
|
AEONE2-M9 (Class 1) |
от 116 до 232 |
от 440 до 880 |
1 |
|
AEONE3-M9 (Class 0.5) |
от 0 до 116 |
от 0 до 660 |
0,5 |
|
AEONE3-M9 (Class 1) |
от 116 до 232 |
от 660 до 1320 |
1 |
|
AEROD series |
от 0 до 100 |
от 0 до 550 |
0,5 |
|
AEHT series |
от 0 до 41 |
от 0 до 47 |
0,5 |
|
АЕ202Т |
от 2,5 до 25 |
- |
0,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +35 |
|
- относительная влажность воздуха, %, не более |
80 |
|
Параметры электрического питания: - напряжение переменного тока, В |
220 ± 22 |
|
- частота переменного тока, Гц |
50 |
|
- мощность, Вт: - для модификации AE202T |
20 |
|
- для модификаций AEONE1-M5 (Class 0.5), AEONE1-M5 (Class 1), AEONE2-M5 (Class 0.5), AEONE2-M5 (Class 1), AEONE3-M5 (Class 0.5), AEONE3-M5 (Class 1), AEONE1-M9 (Class 0.5), AEONE1-M9 (Class 1), AE-ONE2-M9 (Class 0.5), AEONE2-M9 (Class 1), AEONE3-M9 (Class 0.5), AEONE3-M9 (Class 1), AEROD series, AEHT series |
24 |
|
Габаритные размеры (Длина^Ширина^Высота), мм, не более: - для модификаций AEONE1-M5 (Class 0.5), AEONE1-M5 (Class 1), AEONE2-M5 (Class 0.5), AEONE2-M5 (Class 1), AEONE3-M5 (Class 0.5), AEONE3-M5 (Class 1), AEONE1-M9 (Class 0.5), AEONE1-M9 (Class 1), AEONE2-M9 (Class 0.5), AEONE2-M9 (Class 1), AEONE3-M9 (Class 0.5), AEONE3-M9 (Class 1) |
221x187x80 |
|
- для модификации AEROD series |
560x210x90 |
|
- для модификации AEHT series |
253x163x73 |
|
- для модификации АЕ202Т |
290x168x95 |
|
Масса, кг, не более: - для модификаций AEONE1-M5 (Class 0.5), AEONE1-M5 (Class 1), AEONE2-M5 (Class 0.5), AEONE2-M5 (Class 1), AEONE3-M5 (Class 0.5), AEONE3-M5 (Class 1), AEONE1-M9 (Class 0.5), AEONE1-M9 (Class 1), AEONE2-M9 (Class 0.5), AEONE2-M9 (Class 1), AEONE3-M9 (Class 0.5), AEONE3-M9 (Class 1) |
2,0 |
|
- для модификации AEROD series |
3,5 |
|
- для модификации AEHT series |
1,8 |
|
- для модификации АЕ202Т |
1,75 |
