Номер по Госреестру СИ: 95414-25
95414-25 Машина испытательная универсальная
(SHT5206)
Назначение средства измерений:
Машина испытательная универсальная SHT5206 (далее - машина) предназначена для измерений силы и перемещений подвижной траверсы.
Внешний вид.

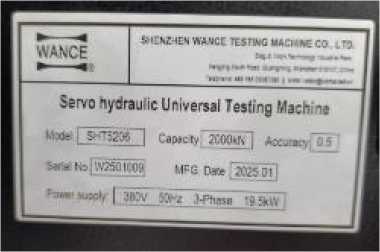

Машина испытательная универсальная
Рисунок № 1
Внешний вид.

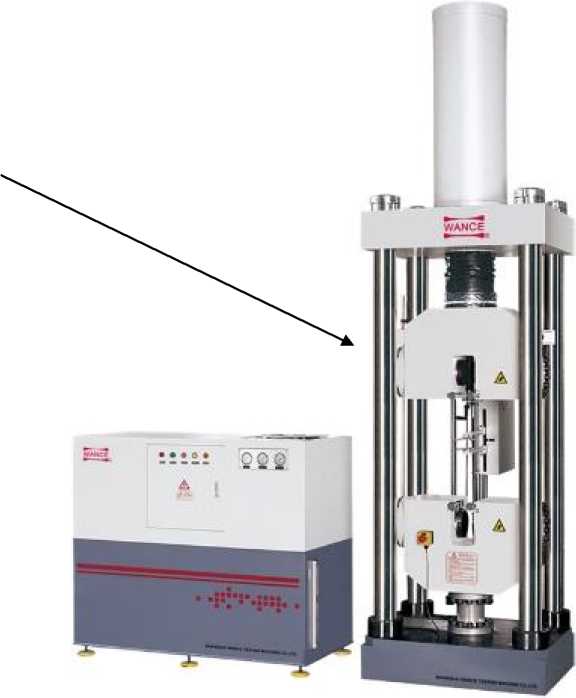

Машина испытательная универсальная
Рисунок № 2
Общие сведения
Дата публикации - 22.05.2025
Срок свидетельства -
Номер записи - 197194
ID в реестре СИ - 1425551
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SHT5206,
Производитель
Изготовитель - Shenzhen Wance Testing Machine Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_4 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной области измерений. Отчет позволяет оперативно выделить лидеров рынка в конкретной области измерений, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую область измерений, год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№915 от 2025.05.12 ПРИКАЗ Об утверждении типов средств измерений (12)
Наличие аналогов СИ: Машина испытательная универсальная (SHT5206)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Shenzhen Wance Testing Machine Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88130-23 02.02.2028 |
Машины испытательные универсальные, TSE Shenzhen Wance Testing Machine Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
88514-23 15.03.2028 |
Измерители перемещений (деформаций), AE202A Shenzhen Wance Testing Machine Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
89052-23 17.05.2028 |
Машины испытательные универсальные, SHT Shenzhen Wance Testing Machine Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
89182-23 01.06.2028 |
Измерители перемещений (деформаций), EX Shenzhen Wance Testing Machine Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
89622-23 31.07.2028 |
Измерители линейных перемещений, AE Shenzhen Wance Testing Machine Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
95414-25 |
Машина испытательная универсальная, SHT5206 Shenzhen Wance Testing Machine Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Машина испытательная универсальная (SHT5206)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Машина испытательная универсальная (SHT5206)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) является встроенным, разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик. Уровень защиты ПО от непреднамеренных и преднамеренных измерений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TestPilot |
|
Номер версии (идентификационный номер) ПО |
V2.2.XXXX* |
|
Цифровой идентификатор ПО |
— |
|
* Х - не относится к метрологически значимой части ПО и принимает значения | |
|
от 1 до 9999 | |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Лист № 4 Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 5 «Испытание» в документе «Машина испытательная универсальная SHT5206. Руководство по эксплуатации и обслуживанию».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;
Государственная поверочная схема для средств измерений длины в диапазоне от V10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840.
ПравообладательShenzhen Wance Testing Machine Co., Ltd., Китай
Адрес: Bldg.3, Yinjin Technology Industrial Park, Fengjing South Road, Guangming, Shenzhen
Тел.: +86 755 23057280
E-mail: sales@wance.net.cn
Изготовитель
Shenzhen Wance Testing Machine Co., Ltd., КитайАдрес: Bldg.3, Yinjin Technology Industrial Park, Fengjing South Road, Guangming, Shenzhen
Тел.: +86 755 23057280
E-mail: sales@wance.net.cn
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Правообладатель
Shenzhen Wance Testing Machine Co., Ltd., КитайАдрес: Bldg.3, Yinjin Technology Industrial Park, Fengjing South Road, Guangming, Shenzhen
Тел.: +86 755 23057280
E-mail: sales@wance.net.cn
Принцип действия машины основан на преобразовании системой привода машины электрической энергии в линейное перемещение подвижной траверсы (активного захвата или актуатора) и, как следствие, приложение к образцу соответствующей нагрузки с последующим ее измерением с помощью силоизмерительного датчика. Измерение силы, приложенной к образцу, производится путем преобразования механической деформации чувствительного элемента тензометрического датчика силы в электрический сигнал. Для высокоточного измерения деформации образца в состав машины могут быть включены измерители перемещений (деформаций) различных видов исполнения и модификаций.
Конструктивно система привода машины состоит из гидравлической силовой установки (далее - ГСУ), которая по средствам преобразования электрической энергии нагнетает положительное давление в гидравлической системе что позволяет управлять исполнительным механизмом путем распределения/перераспределения его внутри системы по средствам клапанных прецизионных или иных узлов. В свою очередь исполнительный механизм - гидроцилиндр передает через возвратно-поступательное движение усилие, которое позволяет перемещать траверсу (активный захват) в рабочем пространстве машины.
Положение траверсы измеряется путем применения магнитострикционных датчиков перемещения, смонтированных внутри корпуса гидроцилиндра или снаружи с независимым корпусом с заделкой к подвижной и не подвижной частям для измерения разницы в перемещении.
Установка и закрепление образца осуществляется в захватах различного типа (гидравлические, механические, резьбовые, с специализированными пазами и т.д.), плитах для сжатия, оснастке на 3(4)-ех точечный изгиб, в зависимости от решаемой задачи.
Обработка сигнала и управление испытательной машиной осуществляется управляющим контроллером, взаимодействующим с программным обеспечением. Также управление машиной может осуществляться с пульта дистанционного управления, панели управления, расположенной на фронтальной панели испытательной машины, а также панели, расположенной на ГСУ. Управляющий контроллер имеет модульную конструкцию и позволяет расширять количество входов и выходов для подключения дополнительных датчиков деформации, силоизмерительных датчиков и других периферийных устройств.
Нанесение знака поверки на машины не предусмотрено. Заводской номер, обеспечивающий идентификацию машины, имеет буквенно-цифровой формат и наносится на маркировочную табличку (шильд) методом наклейки, установленную на корпусе машины.
Общий вид машины и место нанесения заводского номера представлено на рисунке 1. Пломбирование машин не предусмотрено.
Рисунок 1 - Общий вид машины испытательной универсальной SHT5206 с указанием места нанесения маркировочной таблички с заводским номером
Таблица 4 -
|
Наименование |
Обозначение |
Кол-во |
|
Машина испытательная универсальная |
SHT5206 |
1 шт. |
|
Машина испытательная универсальная SHT5206. Руководство по эксплуатации и обслуживанию |
- |
1 экз. |
|
Машина испытательная универсальная SHT5206. Руководство по эксплуатации. Программное обеспечение Test Pilot |
- |
1 экз. |
|
ГСИ. Машина испытательная универсальная SHT5206. Методика поверки |
- |
1 экз. |
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы, кН |
от 20 до 2000 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
± 0,5 |
|
Диапазон измерений перемещений подвижной траверсы, мм |
от 0,5 до 1600 |
|
Пределы допускаемой погрешности измерений перемещения подвижной траверсы:
|
± 0,13 ± 0,5 |
|
Таблица 3 - Основные технические характеристики средства измерений | |
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - высота |
5780 |
|
- ширина |
1340 |
|
- длина |
800 |
|
Масса, кг, не более |
9100 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от + 15 до + 35 |
|
- относительная влажность воздуха, %, не более |
75 |
|
Потребляемая электрическая мощность, кВт, не более |
19,5 |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 342 до 418 |
|
- частота переменного тока, Гц |
от 49 до 51 |
