Номер по Госреестру СИ: 89633-23
89633-23 Шунты переменного тока
(Fluke A40B)

Внешний вид.
Шунты переменного тока
Рисунок № 1

Внешний вид.
Шунты переменного тока
Рисунок № 2

Внешний вид.
Шунты переменного тока
Рисунок № 3

Внешний вид.
Шунты переменного тока
Рисунок № 4

Внешний вид.
Шунты переменного тока
Рисунок № 5
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах «Указания по использованию» и «Калибровка» документа «Шунты переменного тока Fluke A40В. Руководство по эксплуатации» и в разделе 1.1 «Назначение» документа «Шунты переменного тока Fluke A40В. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Государственная поверочная схема для средств измерений силы переменного электрического тока от 140'8 до 100 А в диапазоне частот от 1-10-1 до Т106 Гц, утвержденной приказом Росстандарта от 17 марта 2022 г. № 668.
Правообладатель«Fluke Corporation», США
Юридический адрес: 6920 Seaway Blvd. Everett, WA 98203, USA
Телефон: 8 10 1 425 347 6100
Факс: 8 10 1 425 446 5116
Web-сайт: www.fluke.com
Изготовитель
«Fluke Corporation», СШААдрес: 6920 Seaway Blvd. Everett, WA 98203, USA
Телефон: 8 10 1 425 347 6100
Факс: 8 10 1 425 446 5116
Web-сайт: www.fluke.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Е-mail: info@vniim.ru
Правообладатель
«Fluke Corporation», СШАЮридический адрес: 6920 Seaway Blvd. Everett, WA 98203, USA
Телефон: 8 10 1 425 347 6100
Факс: 8 10 1 425 446 5116
Web-сайт: www.fluke.com
К настоящему типу СИ относятся шунты переменного тока Fluke A40B.
Таблица 1 - заводские номера шунтов
|
Наименование, обозначение и номинальное значение переменного тока |
Заводской № |
|
Шунты переменного тока Fluke A40B: | |
|
1 мА |
517177578 |
|
10 мА |
517177579 |
|
20 мА |
517177580 |
|
50 мА |
517177581 |
|
100 мА |
517177582 |
|
200 мА |
517177583 |
|
500 мА |
517177584 |
|
1 А |
517177585 |
|
2 А |
517177586 |
|
5 А |
517177587 |
|
10 А |
517177588 |
|
20 А |
517177589 |
|
50 А |
517177590 |
|
100 А |
517177591 |
Принцип действия шунтов основан на законе Ома: протекающий через шунт переменный ток вызывает падение напряжения на нем, которое измеряется либо термоэлектрическим преобразователем переменного напряжения, либо универсальным вольтметром. Шунты представляют собой резистивные элементы с малым значением частотной погрешности, заключенные в корпуса с установленными на них электрическими соединителями для подключения в цепь измеряемой силы тока и для измерения падения напряжения на шунте. Входные и выходные электрические соединители тип UHF (гнездо). Внешний вид шунтов в транспортном кейсе представлен на рисунке 1. Общий вид шунтов представлен на рисунке 2.
Нанесение знака поверки на шунты переменного тока Fluke A40B не предусмотрено.

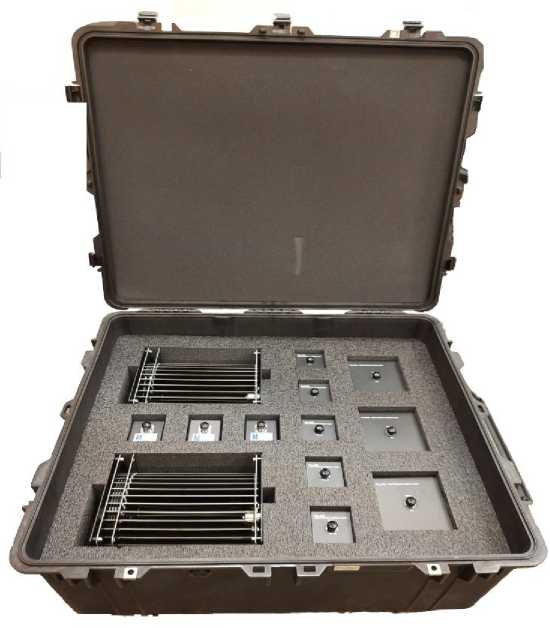

Рисунок 1 - Внешний вид шунтов в транспортном кейсе

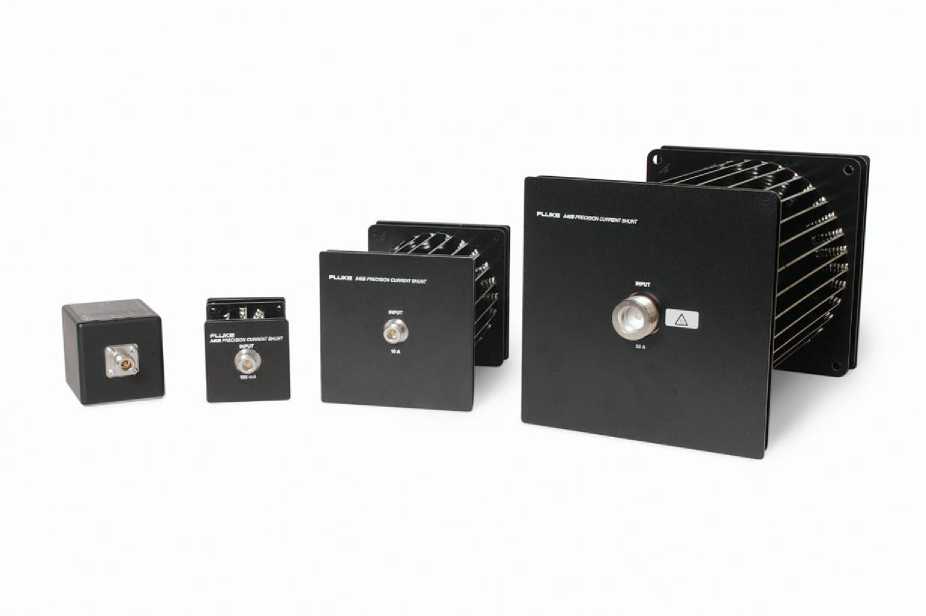

Рисунок 2 - Общий вид шунтов

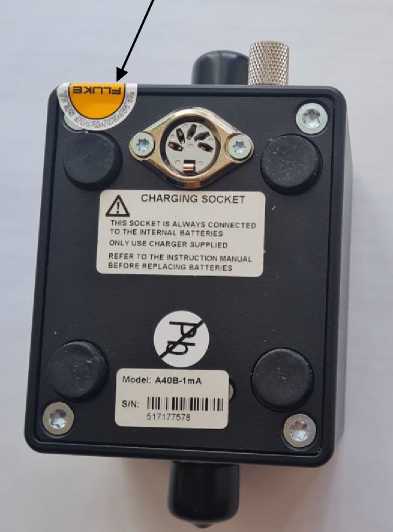

Место нанесения пломбы в виде наклейки, исключающей несанкционированный доступ к внутренним элементам показано на рисунке 3. Заводской номер в цифровом формате нанесен на маркировочную наклейку, представленную на рисунке 4.
Место нанесения пломбы в виде наклейки

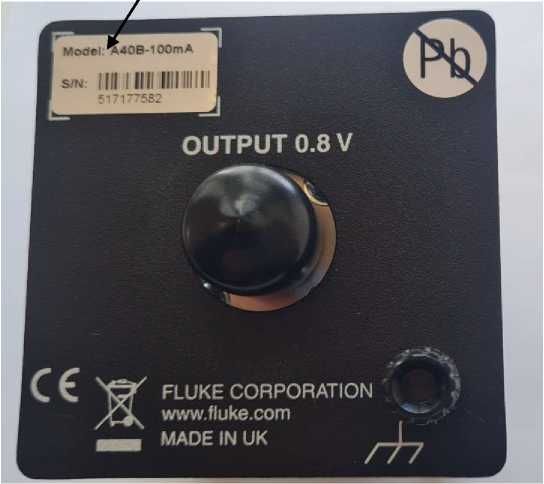

Рисунок 3 - Схема пломбировки от несанкционированного доступа, место нанесения маркировочной наклейки
Маркировочная наклейка

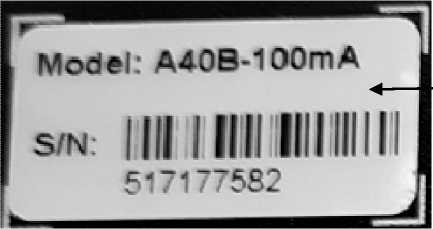

Рисунок 4 - Общий вид маркировочной наклейки, место нанесения заводского номера
Место нанесения заводского номера
Таблица 4 - Комплектность шунтов
|
Наименование |
Обозначение |
Количество , шт. |
|
Шунты переменного тока Fluke A40B: | ||
|
- 1 мА |
зав. № 517177578 |
1 |
|
- 10 мА |
зав. № 517177579 |
1 |
|
- 20 мА |
зав. № 517177580 |
1 |
|
- 50 мА |
зав. № 517177581 |
1 |
|
- 100 мА |
зав. № 517177582 |
1 |
|
- 200 мА |
зав. № 517177583 |
1 |
|
- 500 мА |
зав. № 517177584 |
1 |
|
- 1 А |
зав. № 517177585 |
1 |
|
- 2 А |
зав. № 517177586 |
1 |
|
- 5 А |
зав. № 517177587 |
1 |
|
- 10 А |
зав. № 517177588 |
1 |
|
- 20 А |
зав. № 517177589 |
1 |
|
- 50 А |
зав. № 517177590 |
1 |
|
- 100 А |
зав. № 517177591 |
1 |
|
Адаптеры разъемов: | ||
|
- Адаптер вилка LC - вилка LC |
A40B-ADAPT/LC |
1 |
|
- Адаптер LC-розетка - N-вилка |
A40B-ADAPT/LCN |
1 |
|
- Кабель N-вилка - N-вилка |
A40B-LEAD/N |
1 |
|
- Адаптер разъем N-типа - двойной |
A40B-LEAD/4mm |
2 |
|
разъем «банан» 4 мм | ||
|
Зарядное устройство для батарей |
1 | |
|
активного шунта 1 мА | ||
|
Руководство по эксплуатации, паспорт |
- |
1 |
|
Транспортировочный кейс |
- |
1 |
шунтов приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики шунтов
|
Номинальное значение силы тока, I |
Пределы допускаемой абсолютной погрешности, ± 10-6 • К • I, А | |||||||
|
Значения коэффициента К при частоте | ||||||||
|
20 Гц |
40 Гц |
1 кГц |
10 кГц |
20 кГц |
30 кГц |
70 кГц |
100 кГц | |
|
1 мА |
55 |
55 |
75 |
75 |
118 |
150 | ||
|
10 мА |
26 |
26 |
26 |
26 |
26 |
26 | ||
|
20 мА |
26 |
26 |
26 |
26 |
26 |
26 | ||
|
50 мА |
23 |
23 |
23 |
23 |
23 |
23 | ||
|
100 мА |
24 |
24 |
24 |
24 |
24 |
24 | ||
|
200 мА |
26 |
26 |
26 |
26 | ||||
|
500 мА |
27 |
27 |
27 |
27 | ||||
|
1 А |
27 |
27 |
28 |
28 | ||||
|
2 А |
27 |
27 |
30 |
30 | ||||
|
5 А |
31 |
31 |
32 |
36 | ||||
|
10 А |
37 |
37 |
60 |
61 | ||||
|
20 А |
43 |
43 |
52 |
61 | ||||
|
50 А |
55 |
55 |
80 |
81 | ||||
|
100 А |
65 |
65 |
90 |
94 | ||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
- диапазон температур окружающего воздуха, оС |
от +13 до +33 |
|
- относительная влажность окружающего воздуха, %, не более |
до 75 |
|
Габаритные размеры (В*Ш*Г), мм, не более: - 1 мА, 10 мА, 20 мА, 50 мА, 100 мА, 200 мА, 500 мА, 1 А, 2 А |
70x70x124 |
|
- 5 А, 10 А, 20 А |
130x130x210 |
|
- 50 А, 100 А |
200x200x343 |
|
Масса, кг, не более: - 1 мА, 10 мА, 20 мА, 50 мА, 100 мА, 200 мА, 500 мА, 1 А, 2 А, 5А, 10 А, 20 А |
0,7 |
|
- 50 А, 100 А |
3,4 |
|
Наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет |
10 |
