Сведения о средстве измерений: 92611-24 Шунты переменного тока

Номер по Госреестру СИ: 92611-24
92611-24 Шунты переменного тока
(Fluke A40B)

Внешний вид. Шунты переменного тока, http://oei-analitika.ru рисунок № 1

Внешний вид.
Шунты переменного тока
Рисунок № 1

Внешний вид. Шунты переменного тока, http://oei-analitika.ru рисунок № 2

Внешний вид.
Шунты переменного тока
Рисунок № 2

Внешний вид. Шунты переменного тока, http://oei-analitika.ru рисунок № 3

Внешний вид.
Шунты переменного тока
Рисунок № 3

Внешний вид. Шунты переменного тока, http://oei-analitika.ru рисунок № 4

Внешний вид.
Шунты переменного тока
Рисунок № 4

Внешний вид. Шунты переменного тока, http://oei-analitika.ru рисунок № 5

Внешний вид.
Шунты переменного тока
Рисунок № 5

Общие сведения

Дата публикации - 11.07.2024
Срок свидетельства -
Номер записи - 194453
ID в реестре СИ - 1417570
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - "Fluke Corporation"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

OR_4 Подбор приказов РСТ по испытательному центру

Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:

Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.

Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.

Входные данные

Для работы с отчетом необходимо:

Выбрать год из выпадающего списка.
Указать наименование испытательного центра (например, "ВНИИФТРИ").

Выходные данные

Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:

№ приказа: Номер и дата приказа Росстандарта.
Наименование приказа: Полное название приказа.
№ типа СИ: Регистрационный номер типа средства измерений.
Тип СИ: Наименование и описание типа средства измерений.

Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 4
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1622 от 2024.07.08 ПРИКАЗ_Об утверждении типов средств измерений (20)

Наличие аналогов СИ: Шунты переменного тока (Fluke A40B)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "Fluke Corporation"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
86249-22 26.07.2027	Анализаторы кабельные, DSX-602 "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	2 года
87803-22 28.12.2027	Мультиметры цифровые прецизионные, Fluke "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
89068-23	Преобразователь переменного напряжения прецизионный, Fluke 792A "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
89633-23	Шунты переменного тока, Fluke A40B "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
90517-23	Вольтметр переменного напряжения эталонный, Fluke 5790В "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
90518-23	Шунты переменного тока, Fluke A40B "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
91785-24	Шунты переменного тока, Fluke A40B "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
92006-24	Мера напряжения, Fluke 732С "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
92611-24	Шунты переменного тока, Fluke A40B "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
94254-24	Преобразователь переменного напряжения, 792A "Fluke Corporation" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год

RT_6 Организации-поверители бытовых счетчиков воды (первичный рынок - первичные поверки)

Стоимость 200 руб. или по подписке

Кто поверяет Шунты переменного тока (Fluke A40B)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541)	РСТ	Нет модификации	4		4	0	0	4	4	0

Стоимость поверки Шунты переменного тока (Fluke A40B)

Организация, регион	Стоимость, руб	Средняя стоимость

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделах «Указания по использованию» и «Калибровка» документа «Шунты переменного тока Fluke А40В. Руководство по эксплуатации» и в разделе 1.1 «Назначение» документа «Шунты переменного тока Fluke A40В. Паспорт».

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Государственная поверочная схема для средств измерений силы переменного электрического тока от 1^10^-8 до 100 А в диапазоне частот от 1-10^-1 до 1^10⁶ Гц, утвержденная приказом Росстандарта от 17 марта 2022 г. № 668.

Правообладатель

«Fluke Corporation», США

Адрес: 6920 Seaway Blvd. Everett, WA 98203, USA

Телефон: 8 10 1 425 347 6100

Факс: 8 10 1 425 446 5116

Web-сайт: www.fluke.com

Изготовитель

«Fluke Corporation», США
Адрес: 6920 Seaway Blvd. Everett, WA 98203, USA
Телефон: 8 10 1 425 347 6100
Факс: 8 10 1 425 446 5116
Web-сайт: www.fluke.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
Е-mail: info@vniim.ru

Правообладатель

«Fluke Corporation», США
Адрес: 6920 Seaway Blvd. Everett, WA 98203, USA
Телефон: 8 10 1 425 347 6100
Факс: 8 10 1 425 446 5116
Web-сайт: www.fluke.com

К настоящему типу СИ относятся шунты переменного тока Fluke A40B.

Таблица 1 - заводские

Наименование, обозначение и номинальное значение переменного тока	Заводской №
Шунты переменного тока Fluke A40B: 1 мА	419673501
10 мА	419673502
20 мА	419673503
50 мА	419673508
100 мА	419673507
200 мА	419673506
500 мА	419673505
1 А	419673504
2 А	419673497
5 А	419673498
10 А	419673499
20 А	419673500

Принцип действия шунтов основан на законе Ома: протекающий через шунт переменный ток вызывает падение напряжения на нем, которое измеряется либо термоэлектрическим преобразователем переменного напряжения, либо универсальным вольтметром. Шунты представляют собой резистивные элементы с малым значением частотной погрешности, заключенные в корпуса с установленными на них электрическими соединителями для подключения в цепь измеряемой силы тока и для измерения падения напряжения на шунте. Входные и выходные электрические соединители тип UHF (гнездо). Внешний вид шунтов в транспортном кейсе представлен на рисунке 1. Общий вид шунтов представлен на рисунке 2.

Нанесение знака поверки на шунты переменного тока Fluke A40B не предусмотрено.

Внешний вид. Шунты переменного тока (Fluke A40B), http://oei-analitika.ru

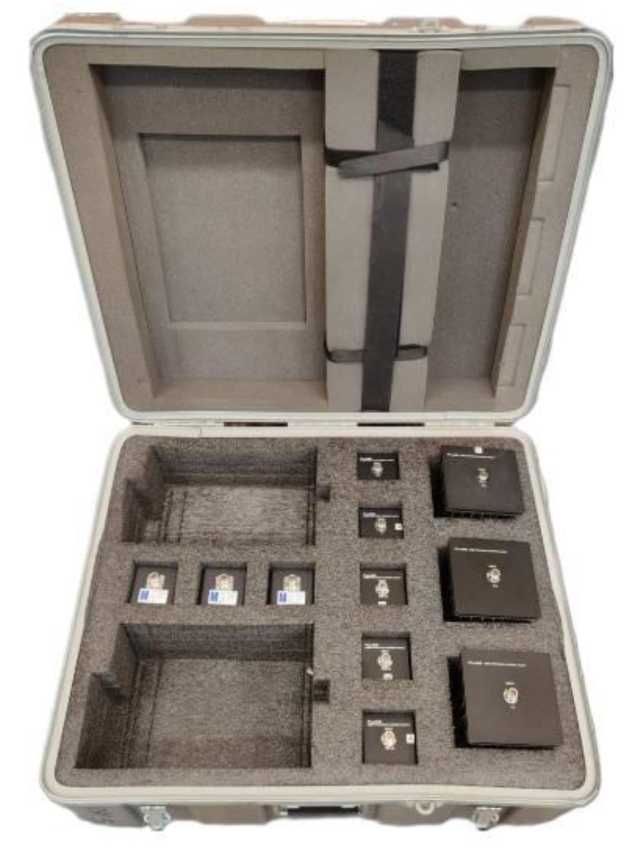

Рисунок 1 - Внешний вид шунтов в транспортном кейсе

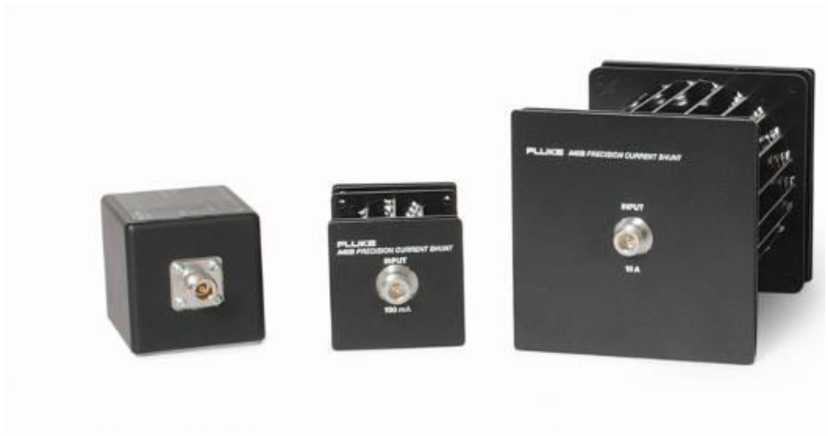

Рисунок 2 - Общий вид шунтов

Место нанесения пломбы в виде наклейки, исключающей несанкционированный доступ к внутренним элементам показано на рисунке 3. Заводской номер в цифровом формате нанесен на маркировочную наклейку, представленную на рисунке 4.

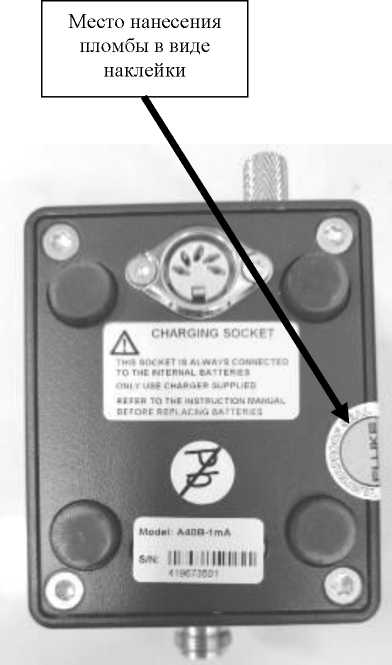

Рисунок 3 - Схема пломбировки от несанкционированного доступа, место нанесения маркировочной наклейки

Маркировочная наклейка

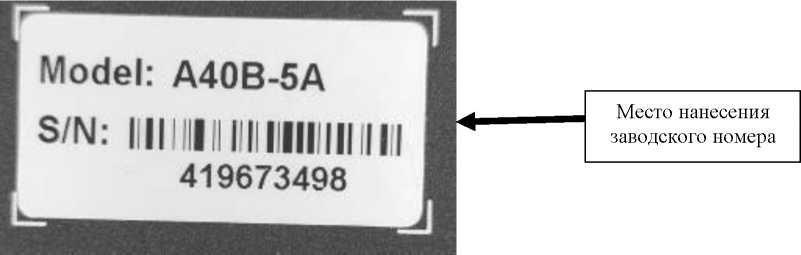

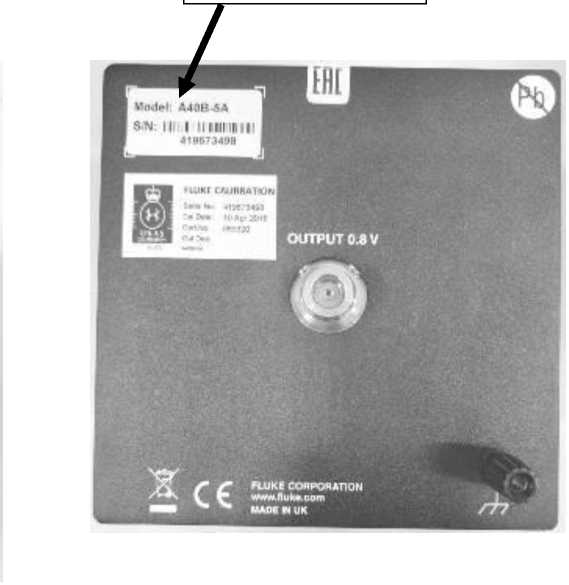

Рисунок 4 - Общий вид маркировочной наклейки, место нанесения заводского номера

Таблица 4 - Комплектность

Наименование	Обозначение	Количество, шт.
Шунты переменного тока Fluke A40B:
- 1 мА	зав. № 419673501	1
- 10 мА	зав. № 419673502	1
- 20 мА	зав. № 419673503	1
- 50 мА	зав. № 419673508	1
- 100 мА	зав. № 419673507	1
- 200 мА	зав. № 419673506	1
- 500 мА	зав. № 419673505	1
- 1 А	зав. № 419673504	1
- 2 А	зав. № 419673497	1
- 5 А	зав. № 419673498	1
- 10 А	зав. № 419673499	1
- 20 А	зав. № 419673500	1
Зарядное устройство для батарей активного шунта 1 мА	-	1
Руководство по эксплуатации, паспорт	-	1
Транспортировочный кейс	-	1

шунтов приведены в таблицах 2 и 3.

Таблица 2 -

Номинальный ток шунта, I	Пределы допускаемой абсолютной погрешности, ± 1					Ю^-6 • К • I, А
		Значения коэфф		ициента К при частоте
	20 Гц	1 кГц	10 кГц	30 кГц	70 кГц	100 кГц
1 мЛ	55	55	75	75	118	150
10 мЛ	26	26	26	26	26	100
20 мЛ	26	26	26	26	26	100
50 мЛ	23	23	23	23	23	100
100 мЛ	24	24	24	24	24	100
200 мЛ	26	26	26	26	26	100
500 мЛ	27	27	27	27	28	100
1 A	27	27	28	28	30	100
2 A	27	27	30	30	40	100
5 A	31	31	32	40	58	100
10 A	37	37	60	61	79	100
20 A	43	43	52	70	95	150

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
- диапазон температур окружающего воздуха, °С	от +13 до +33
- относительная влажность окружающего воздуха, %, не более	до 75
Габаритные размеры (В^Ш^Г), мм, не более: - 1 мЛ, 10 мЛ, 20 мЛ, 50 мЛ, 100 мЛ, 200 мЛ, 500 мЛ, 1 А, 2 А	70x70x124
- 5 А, 10 А, 20 А	130x130x210
Масса, кг, не более: - 1 мЛ, 10 мЛ, 20 мЛ, 50 мЛ, 100 мЛ, 200 мЛ, 500 мЛ, 1 А, 2 А, 5А, 10 А, 20 А	0,7
Наработка до отказа, ч, не менее	10000
Средний срок службы, лет	10
