Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Под воздействием измеряемой разности давлений, которые подаются в измерительные камеры манометра, происходит деформация чувствительного элемента, которая преобразуется передаточным механизмом в перемещение показывающей стрелки относительно шкалы циферблата манометра.

Конструктивно манометры состоят из герметичного корпуса, в котором находится измерительная камера с чувствительным элементом и передаточным механизмом, и встроенного в корпус стрелочного индикатора с циферблатом. Подвод рабочего давления в измерительную камеру манометра производится через подводные каналы корпуса, обозначенные как (+) и (-) для подключения трубопроводов высокого и низкого давления, соответственно.

Манометры изготавливаются в двух модификациях МДМ и МДМЭ, различающиеся наличием у МДМЭ сигнализирующего устройства, выполненного в виде одного или двух электрических контактов (индуктивных или с магнитным поджатием), которые при эксплуатации можно установить на любое значение давления в пределах шкалы манометров, обеспечивая включением и выключением контактов управление внешними электрическими цепями в схемах сигнализации, автоматики и блокировки технологических процессов.

Манометры выпускаются в двух исполнениях: с одинарной мембраной и с двойной мембраной. Каждое из исполнений может различаться расположением штуцеров и методом установки.

Манометры выпускаются с различными значениями допускаемой основной приведенной к верхнему пределу диапазона измерений погрешности (классами). Значение класса численно равно значению погрешности и указывается на циферблате манометра в виде: «Кл.ХХ», где ХХ конкретное значение допускаемой основной приведенной к верхнему пределу диапазона измерений погрешности.

Манометры могут изготавливаться в виброзащищенном исполнении, при этом внутренний объем корпуса заполняется демпфирующей жидкостью, например, глицерином или силиконовым маслом. Шкалы давления манометров могут быть отградуированы в кПа, кгс/см², бар, и других единицах давления, допущенных к применению в РФ.

По специальному заказу могут выпускаться манометры с комбинированными шкалами (на две и более единицы измерений давления).

Манометры имеют следующее условное обозначение:

Диапазон измерений и единицы измерения давления______

Пределы допускаемой основной приведенной к верхнему пределу диапазона измерений погрешности измерений давления:

- 1,0;

• -

• -

• -

• - 4,0.____________________________________________________________________

Вид резьбы штуцера

• - М - метрическая (М10*1; М12*1,5; М16*1,5; М20*1,5);

• - G - дюймовая (G1/8; G1/4; G3/8; G1/2);

• - N - коническая (1/4 NPT, 3/8 NPT, Ц NPT);_________________________

Степень защиты от воздействий окружающей среды___________________

Материал защитного стекла:

• - 1 - пластик;

• - 2 - поликарбонатное стекло (оргстекло);

• - 3 - инструментальное стекло;

• - 4 - небьющееся многослойное ламинированное стекло SAFETY GLASS;

• - 5 - противоударное каленое стекло.___________________________________

Демпфирующая жидкость:

-0 - без заполнения;

• - 1 - глицерин;

• - 2 - силиконовое масло.____________________________________________

Максимальная температура измеряемой среды

Заводские номера в виде цифрового обозначения, наносятся на шкалу манометра или на тыльную сторону корпуса манометра типографским методом.

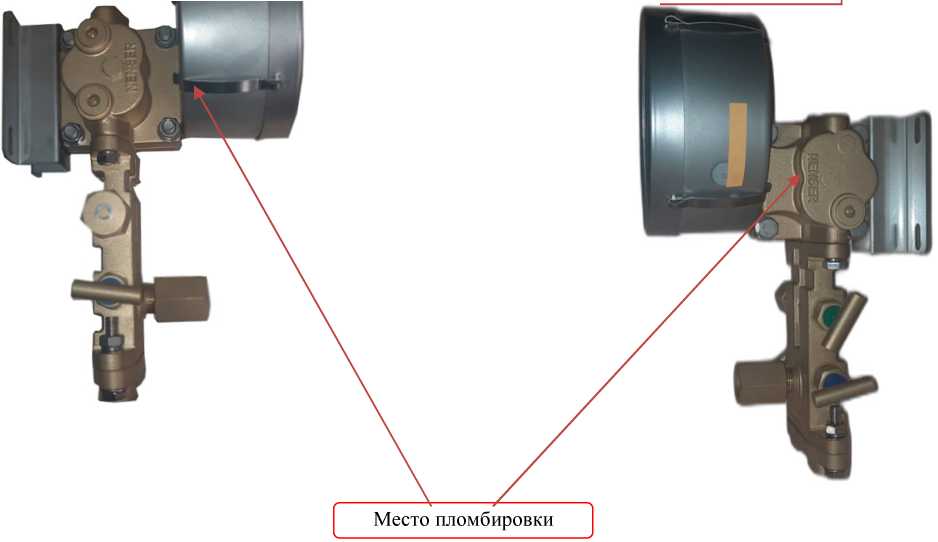

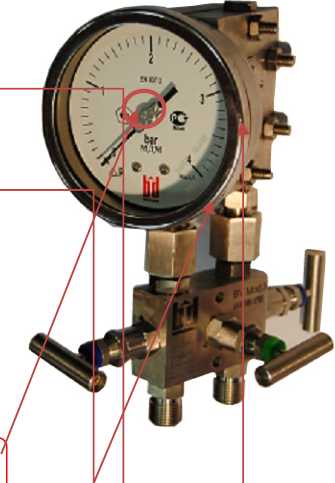

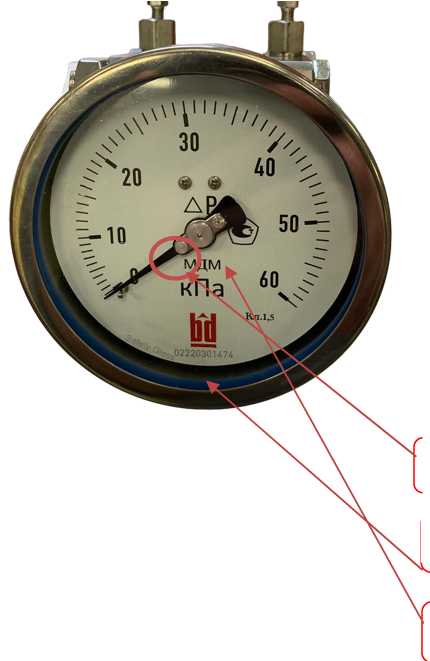

Знак поверки наносится на защитное стекло манометра и (или) в паспорт манометра. Пломбировка манометра осуществляется при помощи саморазрушающейся наклейки. Общий вид манометров с местами нанесения знака поверки, знака утверждения типа, заводского номера и схемой пломбировки представлен на рисунке 1.

f------------------------------------\

Место нанесение заводского номера

Место нанесения знака поверки

Место нанесения знака утверждения типа

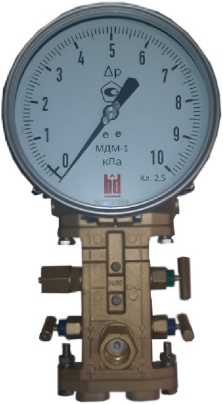

Рисунок 1 - Общий вид манометров с местами нанесения знака поверки, знака утверждения типа и заводского номера

Таблица 3 -

наносится под защитное стекло на циферблат (шкалу) манометра методом печати и на титульный лист эксплуатационных документов типографским способом.

Таблица 1 - Метрологические характеристики

Окончание таблицы 1

Таблица 2 - Основные технические характеристики

Комплектность средства измерений

Таблица 3 - Комплектность средства измерений
