Номер по Госреестру СИ: 89794-23
89794-23 Модули аналогового ввода
(МВВ-AI)
Назначение средства измерений:
Модули аналогового ввода МВВ-AI (далее - модули) предназначены для преобразования аналоговых сигналов постоянного тока или напряжения, поступающих от первичных преобразователей, в цифровой сигнал с последующей передачей цифровых значений во внешние устройства через интерфейс RS-485 по протоколу Modbus RTU.

Внешний вид.
Модули аналогового ввода
Рисунок № 1

Внешний вид.
Модули аналогового ввода
Рисунок № 2

Внешний вид.
Модули аналогового ввода
Рисунок № 3

Внешний вид.
Модули аналогового ввода
Рисунок № 4

Внешний вид.
Модули аналогового ввода
Рисунок № 5
Программное обеспечение
Модули имеют встроенное программное обеспечение (далее - ПО), предназначенное для управления процессом измерения входных сигналов, обработки информации, полученной от измерительной схемы модуля и формирования пакетов данных для передачи по интерфейсу RS-485 с протоколом Modbus RTU.
Встроенное ПО является метрологически значимым. Метрологические характеристики модулей нормированы с учетом влияния ПО.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.0 |
Конструкция модулей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
В соответствии с Р 50.2.077-2014 уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «Средний».
Для обмена данными между внешним устройством и модулем используется внешнее ПО, предназначенное для обмена данными по протоколу Modbus RTU. Внешнее ПО не является метрологически значимым.
Лист № 4 Всего листов 6
Знак утверждения типа
Знак утверждения типананосится на титульные листы эксплуатационной документации и на маркировочную наклейку модуля печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в разделе 1.3 «Устройство и работа модулей» 5Ш0.709.014РЭ «Модули аналогового ввода МВВ-AI. Руководство по эксплуатации» и разделе 1.3 «Устройство и работа модулей» 5ШО.709.021РЭ «Модули аналогового ввода МВВ-А1»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Росстандарта от 30 декабря 2019 г. № 3457;
Государственная поверочная схема для средств измерений силы постоянного тока в диапазоне от 140-16 до 100 А, утвержденная приказом Росстандарта от 1 октября 2018 г. № 2091;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ТУ 26.51.70-068-00225590-2022 Модули аналогового ввода МВВ-AI. Технические условия.
Правообладатель
Открытое акционерное общество «Манотомь» (ОАО «Манотомь»)
ИНН: 7021000501
Юридический адрес: 634061, г. Томск, пр-кт Комсомольский, д. 62
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Томской области» (ФБУ «Томский ЦСМ») Адрес: Россия, 634012, Томская обл., г. Томск, ул. Косарева, д.17аПравообладатель
Открытое акционерное общество «Манотомь» (ОАО «Манотомь»)
ИНН: 7021000501
Юридический адрес: 634061, г. Томск, пр-кт Комсомольский, д. 62
Принцип работы модулей основан на аналого-цифровом преобразовании сигналов постоянного тока или напряжения и последующей их обработкой с использованием программного обеспечения, находящегося в памяти микропроцессора модулей.
Аналоговые сигналы тока или напряжения, поступающие на вход модулей, оцифровываются и сохраняются в буферной регистровой памяти. Далее выполняется предварительная обработка (преобразование значений в вещественные по всем каналам, пересчет полученных значений с учетом калибровочных коэффициентов и т.д.) значений всех сигналов в цифровой вид. По внешнему запросу через интерфейс RS-485 с применением протокола ModBus RTU цифровые значения всех сигналов могут быть считаны из внутренней регистровой памяти модулей внешним устройством.
Модули выпускаются в модификациях, представленных в таблице 1.
Таблица 1 - Расшифровка модификаций модулей
|
Модификации модуля |
Количество одновременно измеряемых сигналов |
|
МВВ-А1-Х1-2-Х2 |
2 |
|
МВВ-А1-Х1-4-Х2 |
4 |
|
МВВ-А1-Х1-8-Х2 |
8 |
|
Примечание - Х1- конструктивное исполнение (100 - пружинные клеммы, 101 - винтовые клеммы); Х2 - пределы допускаемой основной погрешности | |
Конструктивно модули выполнены в пластмассовом корпусе с возможностью установки на DIN-рейку. На лицевой панели модулей размещены элементы визуальной сигнализации: «ПИТАНИЕ» - наличие внешнего питание модулей, светодиод с маркировкой «ТХ» - активность на линии «Передача данных», светодиод с маркировкой «RX» - активность на линии «Прием данных». На боковых панелях модуля расположены разъемы для подключения входного сигнала, порт подачи питания, 2 порта RS-485 и микропереключатель SW1.
Заводской номер в виде цифрового обозначения, состоящий из 9 арабских цифр наносится печатным способом на маркировочную наклейку модуля, расположенную на лицевой панели модуля.
Общий вид модулей с указанием места заводского номера и знака утверждения типа представлен на рисунках 1-3.
cMAHOToMh
Место нанесения заводского номера
Место нанесения знака утверждения типа
Модуль аналогового МОда МВВ AI-100-2-0. Ьг^-ухдз 1 IP20 •

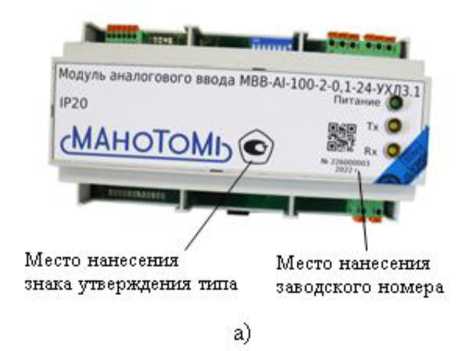

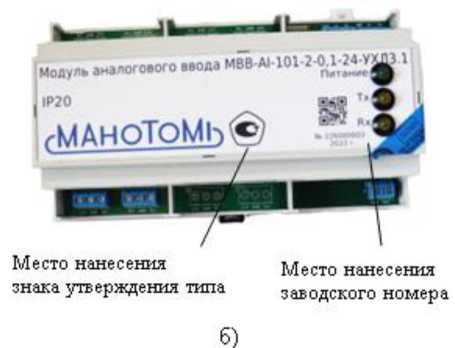

Рисунок 1 - Общий вид модулей а) МВВ-А1-100-2-0,1 б) МВВ-А1-101-2-0,1
Модуль
Место нанесения заводского номера
Место нанесения знака утверждения типа
iroaoro ев
Ж5.1
Модуле аналогового ввода М88-А1-100-4-0.1-24-УХЛЗ 1 j IP20
rMAHOTQMlyc
ПИ1*И»М? Г)
Тж о * R* Q
si
Место нанесения
знака утверждения типа
Место нанесения заводского номера
Место нанесения Место нанесения
знака утверждения типа заводского номера
6)
а)
Рисунок 2 - Общий вид модулей а) МВВ-А1-100-4-0,1 б) МВВ-А1-101-4-0,1
IP20
Место нанесения заводского номера
Место нанесения знака утверждения типа
Модуль аналогового ввода МВВ-А1-100-8-0.1-24-УХДЗ 11 Питание ф
гМАНОТОММс.
Место нанесения заводского номера
Место нанесения
знака утверждения типа
6)
сМАНОТОМЬ

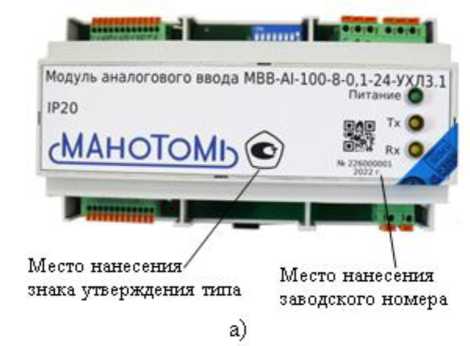

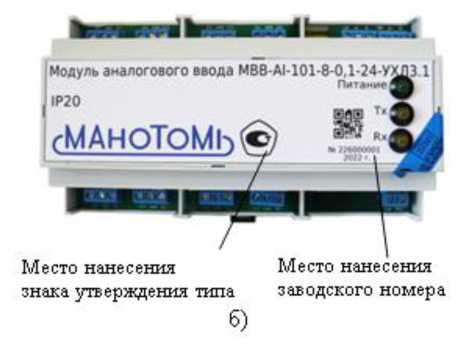

Рисунок 3 - Общий вид модулей а) МВВ-А1-100-8-0,1 б) МВВ-А1-101-8-0,1

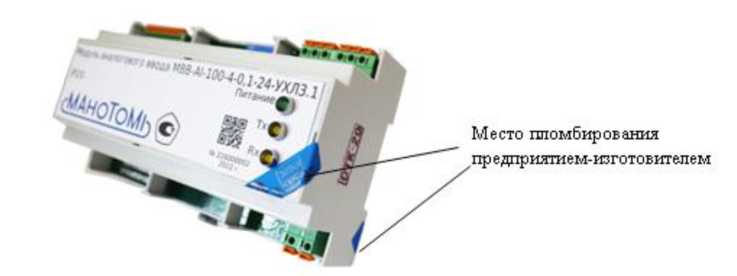

Схема пломбировки от несанкционированного доступа представлена на рисунке 4. Пломбировка модулей обеспечивается 2 этикетками, которые наклеиваются на корпус модуля.
Место пломбирования пр едприятием-изготовителем
Рисунок 4 - Схема пломбировки от несанкционированного доступа
Таблица 2 - Метрологические характеристики
|
Модификации модуля |
Количество одновременно измеряемых сигналов |
Предел допускаемой основной погрешности (Y), % |
Диапазон измерений |
|
МВВ-А1-Х1-2- Х2 |
2 |
±0,1; ±0,25; ±0,5 * |
от 0 до 10 В; от 4 до 20 мА |
|
МВВ-А1-Х1-4- Х2 |
4 | ||
|
МВВ-А1-Х1-8- Х2 |
8 | ||
|
Дополнительная погрешность модулей (ут), вызванная изменением температуры окружающего воздуха в рабочем диапазоне температур, выраженная в процентах от диапазона изменения входного сигнала, на каждые 10 °С от предела допускаемой основной погрешности, не более |
0,5- y | ||
Примечание * - фактическое значение предела допускаемой основной погрешности указано в паспорте на модуль
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
24±1,2 |
|
Потребляемая мощность, В^А, не более |
2 |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 |
IP20 |
|
Группа исполнения и категория размещения по устойчивости к климатическим воздействиям по ГОСТ 15150-69 |
УХЛ3.1 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -40 до +60 |
|
- относительная влажность, %, не более |
80 % при +25 °С |
|
Габаритные размеры, мм, не более |
160x102x61 |
|
Масса, кг, не более |
0,5 |
|
Средний срок службы, лет, не менее |
8 |
|
Средняя наработка на отказ, ч |
73024 |
