Наименование

Обозначение

Количество

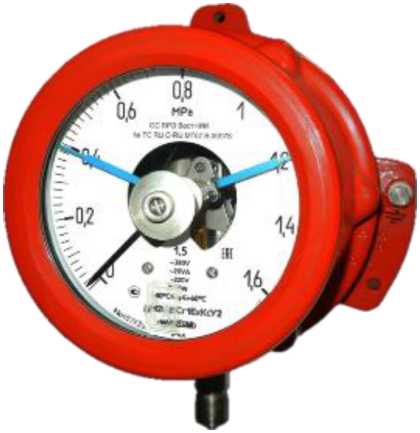

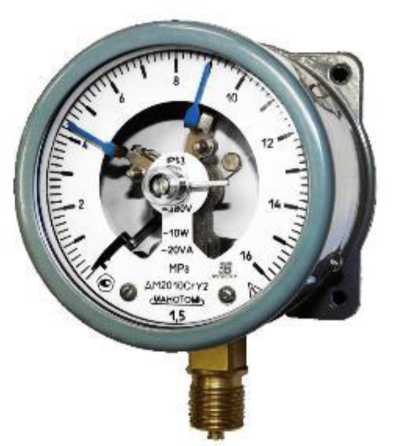

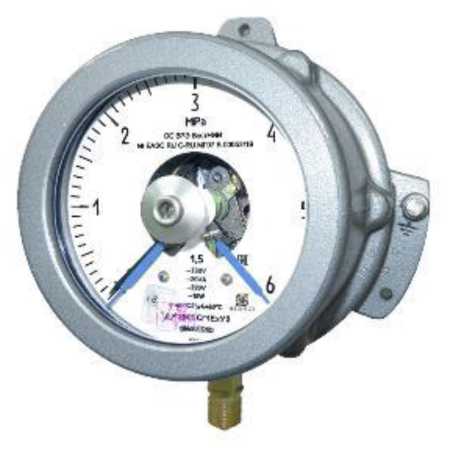

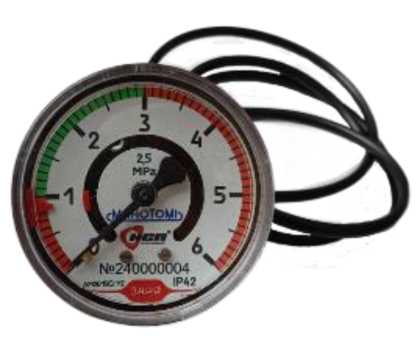

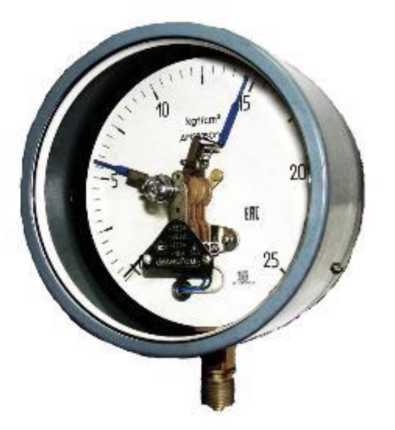

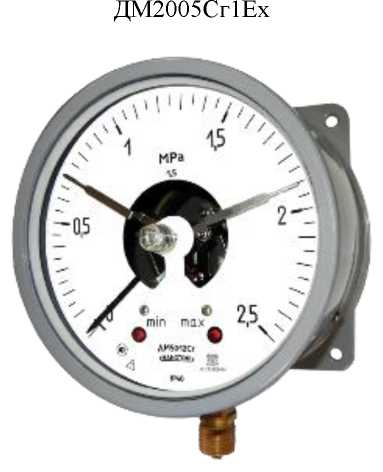

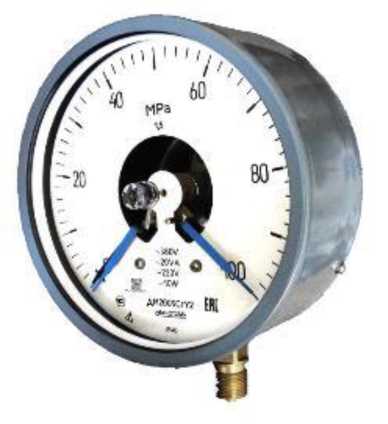

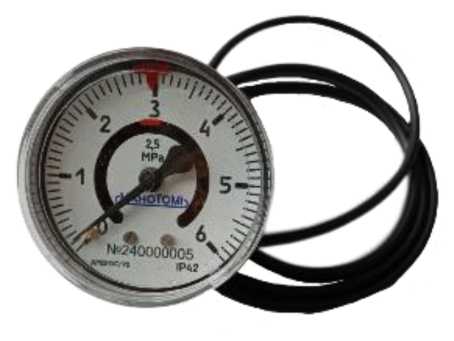

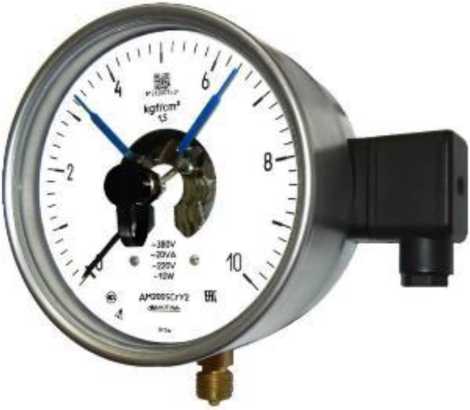

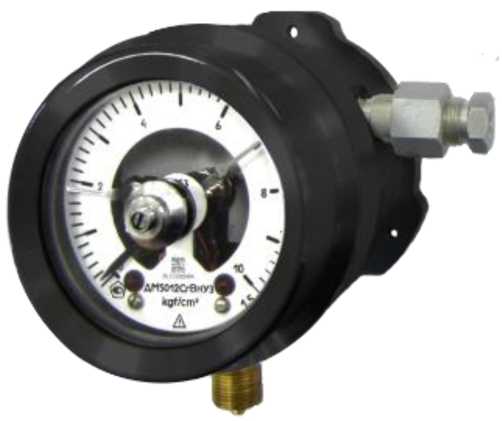

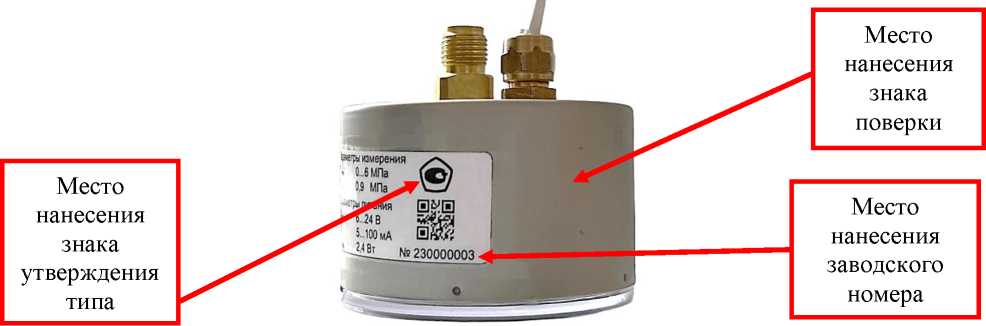

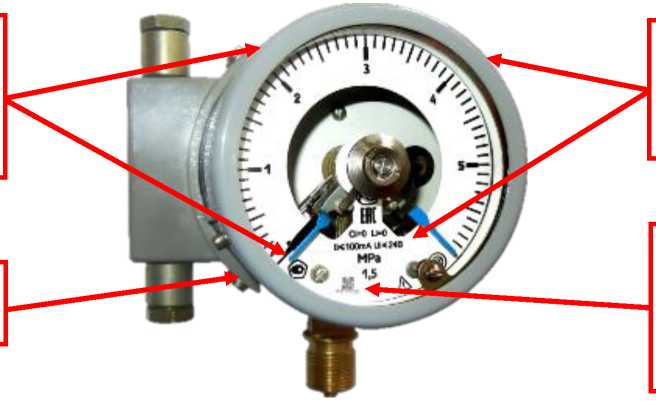

Манометр, вакуумметр, мановакуумметр показывающий сигнализирующий

Манотомь

1 шт.

Паспорт

5Ш0.283.444ПС; 5Ш0.283.443ПС; 5Ш0.283.426ПС; 5Ш0.283.405ПС; 5Ш0.283.529ПС;5Ш0.283.528ПС; 5Ш0.283.450ПС; 5Ш0.283.455ПС; 5Ш0.283.413ПС; 5Ш0.283.386ПС; 5Ш0.283.312ПС; 5Ш0.283.311ПС; 5Ш0.283.310ПС; 5Ш0.283.304ПС ¹⁾

1 экз.

Руководство по эксплуатации

5Ш0.283.444РЭ; 5Ш0.283.443РЭ;

5Ш0.283.426РЭ; 5Ш0.283.405РЭ;

5Ш0.283.528РЭ; 5Ш0.283.311РЭ;

5Ш0.283.304РЭ ¹⁾

1 экз.

Примечание:

¹⁾ В зависимости от модификации

Модификация

Диапазон показаний ^{1) 2)}

Модификация

Диапазон показаний ^{1) 2)}

кПа

МПа

кПа

ДМ2005Сг, ДМ2005Сг1Ех, ДМ2010Сг,

ДМ2015Сг, ДМ5010Сг0Ех, ДМ5012Сг, ДМ5012СгВн

-

от 0 до 25,00

от 0 до 250,0

-

от 0 до 40,00

от 0 до 400,0

-

от 0 до 60,00

от 0 до 600,0

ДМ2005Сг, ДМ2005Сг1Ех,

ДМ2010Сг, ДМ5010Сг0Ех,

ДМ5012Сг, ДМ5012СгВн

-

от 0 до 100,00

от 0 до 1000,0

-

от 0 до 160,00

от 0 до 1600,0

ДВ2005Сг, ДВ2005Сг1Ех,

ДВ2010Сг, ДВ2015Сг,

ДВ5010Сг0Ех, ДВ5012Сг, ДВ5012СгВн

от -100 до 0

-

от -1,0 до 0

ДА2005Сг, ДА2005Сг1Ех, ДА2010Сг,

ДА2015Сг, ДА5010Сг0Ех, ДВ5012Сг, ДВ5012СгВн

от -100 до +60

-

от -1,0 до +0,6

от -100 до +150

-

от -1,0 до +1,5

от -100 до +300

-

от -1,0 до +3,0

от -100 до +500

-

от -1,0 до +5,0

-

от -0,1 до

+0,90

от -1,0 до +9,0

-

от -0,1 до

+1,50

от -1,0 до +15,0

-

от -0,1 до

+2,40

от -1,0 до +24,0

Модификация манометра

Пределы допускаемой основной приведенной к диапазону показаний давлений погрешности, % (класс точности по ГОСТ 2405-88) ¹⁾

ДМ2005Сг, ДВ2005Сг, ДА2005Сг, ДМ2005Сг1Ех,

ДВ2005Сг1Ех, ДА2005Сг1Ех,

ДМ2010Сг, ДВ2010Сг, ДА2010Сг, ДМ5010Сг0Ех, ДВ5010Сг0Ех, ДА5010Сг0Ех, ДМ5012Сг, ДВ5012Сг, ДА5012Сг, ДМ5012СгВн, ДВ5012СгВн, ДА5012СгВн

±1; ±1,5 (1; 1,5)

ДМ2015Сг, ДВ2015Сг, ДА2015Сг

±1,5; ±2,5 (1,5; 2,5)

Примечания

¹⁾ Конкретное значение указывается в паспорте и на циферблате манометра

Модификация манометра

Класс точности прибора

Пределы допускаемой основной приведенной к диапазону показаний погрешности срабатывания сигнализирующего устройства, %

со скользящими контактами

с магнитным поджатием

с оптикоэлектронными датчиками

ДМ2005Сг, ДВ2005Сг, ДА2005Сг, ДМ2005Сг1Ех, ДВ2005Сг1Ех, ДА2005Сг1Ех

1,0

±1,5

±4,0

-

1,5

±2,5

-

ДМ2010Сг, ДВ2010Сг, ДА2010Сг, ДМ5010Сг0Ех, ДВ5010Сг0Ех, ДА5010Сг0Ех

1,0

±1,5

±4,0

-

1,5

±2,5

±6,0

-

ДМ5012Сг, ДВ5012Сг,

ДА5012Сг

1,0

-

-

±1,5

1,5

-

-

±2,5

Примечания

¹⁾ Пределы допускаемой основной погрешности срабатывания сигнализирующего устройства для приборов модификации ДМ2015Сг, ДВ2015Сг, ДА2015Сг не нормируются.

Наименование характеристики

Значение

Диаметр корпуса, мм, не более, для модификаций:

- ДМ2010Сг, ДВ2010Сг, ДА2010Сг;

100

- ДМ2005Сг, ДВ2005Сг, ДА2005Сг,

ДМ2005Сг1Ех, ДВ2005Сг1Ех, ДА2005Сг1Ех

160

- ДМ2015Сг, ДВ2015Сг, ДА2015Сг;

60

- ДМ5010Сг0Ех, ДВ5010Сг0Ех, ДА5010СгЕх;

100

- ДМ5012Сг, ДВ5012Сг, ДА5012Сг;

100; 160 ¹⁾

- ДМ5012СгВн, ДВ5012СгВн, ДА5012СгВн,

ДМ5012СгВнКс, ДВ5012СгВнКс, ДА5012СгВнКс

100

Масса, кг, не более, для модификаций:

- ДМ2005Сг, ДВ2005Сг, ДА2005Сг, ДМ2005СгКс,

ДВ2005СгКс, ДА2005СгКс;

1,6

- ДМ2005Сг1Ех, ДВ2005Сг1Ех, ДА2005Сг1Ех,

ДМ2005СгКс, ДВ2005СгКс, ДА2005СгКс;

5,5

- ДМ2010Сг, ДВ2010Сг, ДА2010Сг, ДМ2010СгКс,

ДВ2010СгКс, ДА2010СгКс;

1,0

- ДМ2015Сг, ДВ2015Сг, ДА2015Сг;

0,3

- ДМ5010Сг0Ех, ДВ5010Сг0Ех, ДА5010Сг0Ех;

1,0

- ДМ5012Сг, ДВ5012Сг, ДА5012Сг;

1,2 (с диаметром корпуса 100 мм);

1,9 (с диаметром корпуса 160 мм)

- ДМ5012СгВн, ДВ5012СгВн, ДА5012СгВн,

ДМ5012СгВнКс, ДВ5012СгВнКс, ДА5012СгВнКс

1,4

Наименование характеристики

Значение

Нормальные условия измерений:

- температура окружающей среды, °С

• - класс точности 1,0

• - класс точности 1,5 и 2,5

от +21 до +25 от +18 до +28

• - относительная влажность, %, не более

• - атмосферное давление, кПа

80

от 84,0 до 106,7

Рабочие условия измерений

Температура окружающей среды, °С:

- ДМ2005Сг, ДВ2005Сг, ДА2005Сг, ДМ2010Сг, ДВ2010Сг, ДА2010Сг, ДМ2015Сг, ДВ2015Сг, ДА2015Сг;

от -60 до +70

- ДМ2005Сг1Ех, ДВ2005Сг1Ех, ДА2005Сг1Ех;

от -60 до +60

- ДМ5010Сг0Ех, ДВ5010Сг0Ех, ДА5010Сг0Ех;

от -50 до +60

- ДМ5012Сг, ДВ5012Сг, ДА5012Сг, ДМ5012СгВн, ДВ5012СгВн, ДА5012СгВн.

от -40 до +60 (для исполнения У3); от -5 до +60

(для исполнения Т3); от -25 до +60 (для исполнения У3.1)

Относительная влажность, %, не более

98

Диапазон уставки сигнализирующего устройства:

- ДМ5012СгВн, ДВ5012СгВн, ДА5012СгВн, ДМ2005Сг, ДВ2005Сг, ДА2005Сг, ДМ2005Сг1Ех, ДВ2005Сг1Ех, ДА2005Сг1Ех, ДМ2010Сг, ДВ2010Сг, ДА2010Сг, ДМ5010Сг0Ех, ДВ5010Сг0Ех, ДА5010Сг0Ех

от 5% до 75% диапазона показаний положительного избыточного давления , от 5% до 95% диапазона показаний вакуумметрического давления

- ДМ2015Сг, ДВ2015Сг, ДА2015Сг

от 10% до 75% диапазона показаний положительного избыточного давления , от 10% до 90% диапазона показаний вакуумметрического давления

Наименование характеристики

Значение

Напряжение питания сигнализирующего устройства, В ^{1) 2)}:

• - напряжение постоянного тока

• - напряжение переменного тока

6; 12; 24; 27; 36; 40; 110

6; 12; 24; 27; 36; 40; 110; 220

Маркировка взрывозащиты

• - ДМ2005Сг1Ех, ДВ2005Сг1Ех, ДА2005Сг1Ех

• - ДМ5010Сг0Ех, ДВ5010Сг0Ех, ДА5010Сг0Ех

• - ДМ5012СгВн, ДВ5012СгВн, ДА5012СгВн

1Ex db IIB T4 Gb 0Ex ia IIC T5 Ga X

1Ex db IIB T5 Gb

Примечания

• ¹⁾ Конкретное значение приведено в паспорте и (или) на маркировочной табличке манометра

• ²⁾ Допускается отклонение от минус 10 % до плюс 15 % он номинального диапазона напряжения
