Номер по Госреестру СИ: 89847-23
89847-23 Мониторы электрической сети
(А-Сигнал)
Назначение средства измерений:
Мониторы электрической сети А-Сигнал (далее - мониторы) предназначены для измерений фазной и трехфазной активной, реактивной и полной электрической мощности, среднеквадратических значений напряжения и силы переменного тока и частоты, индикации синхронизированных векторных измерений в трехфазных трехпроводных или четырехпроводных, симметричных или несимметричных электрических цепях с одновременным отображением текущих измеренных значений и передачи данных в цифровом виде посредством стандартных интерфейсов RS485/232 (протокол передачи Modbus), в автоматизированные системы сбора данных и управления технологическими процессами (далее - АСУ ТП).

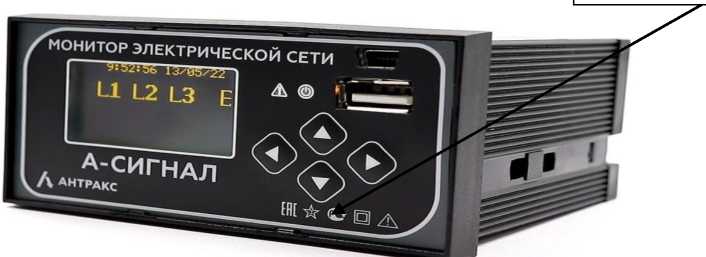

Внешний вид.
Мониторы электрической сети
Рисунок № 1
Общие сведения
Дата публикации - 28.08.2023
Срок свидетельства - 28.08.2028
Номер записи - 191803
ID в реестре СИ - 1410671
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью Малое научно-производственное предприятие "АНТРАКС" (ООО МНПП "АНТРАКС")
Страна - РОССИЯ
Населенный пункт - Московская область, г. Фрязино
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке расходомеров и теплосчетчиков. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1743 от 2023.08.28 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Мониторы электрической сети (А-Сигнал)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Малое научно-производственное предприятие "АНТРАКС" (ООО МНПП "АНТРАКС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89847-23 28.08.2028 |
Мониторы электрической сети, А-Сигнал Общество с ограниченной ответственностью Малое научно-производственное предприятие "АНТРАКС" (ООО МНПП "АНТРАКС") (РОССИЯ Московская область, г. Фрязино) |
ОТ МП |
4 года |
|
94953-25 20.03.2030 |
Устройства телемеханики многофункциональные цифровые, А-Сигнал Общество с ограниченной ответственностью Малое научно-производственное предприятие "АНТРАКС" (ООО МНПП "АНТРАКС") (РОССИЯ Московская область, г. Фрязино) |
ОТ МП |
8 лет |
|
95123-25 07.04.2030 |
Контроллеры телемеханики, А-Сигнал ТМ Общество с ограниченной ответственностью Малое научно-производственное предприятие "АНТРАКС" (ООО МНПП "АНТРАКС") (РОССИЯ Московская область, г. Фрязино) |
ОТ МП |
4 года |
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Кто поверяет Мониторы электрической сети (А-Сигнал)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Мониторы электрической сети (А-Сигнал)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) мониторов состоит из встроенного ПО. Встроенное ПО производит обработку измерительной информации, поступающей от аппаратной части монитора, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения и тип аварии на дисплее, а также формирует ответы на запросы, поступающие по интерфейсам связи.
Встроенное ПО разделяется на метрологически значимую и метрологически незначимую части.
Метрологические характеристики мониторов нормированы с учетом влияния встроенного ПО.
Конструкция мониторов исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже:
|
* 2_хх* * 2_хх* * 2 хх |
|
Цифровой идентификатор ПО |
- |
|
Примечание - * - первая цифра номера версии (идентификационного номера ПО) отвечает за метрологически значимую часть ПО | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделах 1 «Техническое описание» руководства по эксплуатации МЭС - РЭ В2.2 01.02-17 и МЭС - РЭ В2.2 01.05-08.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10“8 до 100 А в диапазоне частот от 1-10-1 до 1406 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
ТУ 26.51.45-011-59795650-2017 «Мониторы электрической сети А-Сигнал. Технические условия».
Правообладатель
Общество с ограниченной ответственностью Малое научно-производственное предприятие «АНТРАКС» (ООО МНПП «АНТРАКС»)
ИНН 7735116935
Адрес юридического лица: 141190, Московская обл., г. Фрязино, Заводской пр-д, д. 2, к. ГЛАВНЫЙ
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. 15)
Правообладатель
Общество с ограниченной ответственностью Малое научно-производственное предприятие «АНТРАКС» (ООО МНПП «АНТРАКС»)
ИНН 7735116935
Адрес юридического лица: 141190, Московская обл., г. Фрязино, Заводской пр-д, д. 2, к. ГЛАВНЫЙ
Изготовители
Общество с ограниченной ответственностью Малое научно-производственное предприятие «АНТРАКС» (ООО МНПП «АНТРАКС»)
ИНН 7735116935
Адрес: 141190, Московская обл., г. Фрязино, Заводской пр-д, д. 2, к. ГЛАВНЫЙ, эт. 4
Принцип действия мониторов основан на аналого-цифровом преобразовании входных сигналов, их обработке и хранении, с возможностью последующей передачи в АСУ ТП.
Мониторы предназначены для обнаружения факта и определения направления межфазных коротких замыканий (далее - МФЗ), однофазных замыканий на землю (далее - ОЗЗ) на воздушных и кабельных линиях распределительных электросетей напряжением 6 - 10 кВ (при использовании в качестве датчиков тока на основе катушек Роговского). Допускается использование мониторов на линиях распределительных электросетей напряжением 6 -110 кВ со штатными трансформаторами тока без катушек Роговского. Мониторы непрерывно контролируют состояние линий распределительных электросетей, на которые смонтированы датчики мониторов.
Конструктивно мониторы имеют в своем составе: датчики тока в виде катушек Роговского, жидкокристаллический индикатор (далее - ЖКИ) для просмотра измеряемой информации.
Мониторы выпускаются в модификациях А-Сигнал, А-Сигнал+ и А-Сигнал+2, отличающихся метрологическими и техническими характеристиками и количеством подключаемых внешних датчиков или трансформаторов тока.
Серийный номер наносится на маркировочную наклейку типографским методом в виде цифрового/буквенно-цифрового кода.
Общий вид мониторов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) -пломба. Нанесение знака поверки на мониторы в обязательном порядке не предусмотрено.
Место нанесения
знака утверждения типа
Место нанесения серийного номера
ZL АНТРАКС
-СИГНАЛМонитор электрической сети / s/n ^90000сЖ
Место нанесения
пломбы
Рисунок 1 - Общий вид мониторов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения серийного номера
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Монитор электрической сети А-Сигнал |
- |
1 шт. (модификация в соответствии с заказом) |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации
|
МЭС - РЭ В2.2 01.05-08 МЭС - РЭ В2.2 01.02-17 |
1 экз. |
|
Аккумуляторная батарея |
- |
1 шт. |
|
Датчик тока на базе катушки Роговского:
|
- |
3 шт. 6 шт. |
|
«Система команд прибора МЭС А-СИГНАЛ для кабельных линий на основе протокола MODBUS» |
- |
1 экз. |
|
Крепеж Прибора к щиту |
- |
2 шт. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное среднеквадратическое значение силы переменного тока /ном, А:
|
5 400 |
|
Номинальное среднеквадратическое значение фазного (линейного) напряжения переменного тока иФ(Л)ном, В |
57,7 (100) |
|
Номинальное значение частоты переменного тока /ном, Гц |
50 |
|
Диапазон измерений среднеквадратических значений силы переменного тока /ном, А:
|
от 0,05 до 10 от 4 до 800 |
|
Пределы допускаемой приведенной (к верхнему значению диапазона измерений) погрешности измерений среднеквадратических значений силы переменного тока, % |
±0,5 |
|
Диапазон измерений среднеквадратических значений фазного (линейного) напряжения переменного тока, В |
от 2,8 (5,0) до 86,5 (150,0) |
|
Пределы допускаемой приведенной (к верхнему значению диапазона измерений) погрешности измерений среднеквадратических значений фазного (линейного) напряжения переменного тока, % |
±0,5 |
|
Диапазон измерений трехфазной (активной, реактивной и полной) электрической мощности, Вт, вар, В^А |
от Зх0,0017ном-0,1-^ном до Зх/ном^ 1,2 • ином cos^=1 sin^=1 |
|
Пределы допускаемой относительной погрешности измерений трехфазной (активной, реактивной и полной) электрической мощности, % |
±1,0 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений фазной (активной, реактивной и полной) электрической мощности, Вт, вар, В^А |
от 0,0017номД1^ном до /ном • 1,2 • Uном cos^=1 sin^=1 |
|
Пределы допускаемой относительной погрешности измерений фазной (активной, реактивной и полной) электрической мощности, % |
±1,0 |
|
Диапазон измерений частоты переменного тока, Гц |
от 45 до 65 |
|
Пределы допускаемой относительной погрешности измерений частоты переменного тока, % |
±1,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 100 до 240 |
|
- напряжение переменного тока, В |
от 100 до 240 |
|
- частота переменного тока, Гц |
50 |
|
Потребляемая мощность, В^А, не более |
10 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
48х140х96 |
|
Масса, кг, не более |
1,6 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -40 до +70 |
|
- относительная влажность, % |
от 25 до 98 |
|
Средняя наработка на отказ, ч |
160000 |
|
Средний срок службы, лет |
15 |
