Номер по Госреестру СИ: 94953-25
94953-25 Устройства телемеханики многофункциональные цифровые
(А-Сигнал)
Назначение средства измерений:
Устройства телемеханики многофункциональные цифровые А-Сигнал (далее по тексту - устройства) предназначены для измерений трехфазной активной, реактивной и полной электрической мощности, среднеквадратических значений напряжения и силы переменного тока и частоты, индикации синхронизированных векторных измерений в трехфазных трех проводных или четырех проводных, симметричных или несимметричных электрических цепях, а так же сбора данных ТС через дискретные входы и выдачи ТУ с помощью релейных выходов с одновременным отображением текущих измеренных значений и передачи данных в цифровом виде посредством стандартных интерфейсов RS485/Ethemet (протокол передачи Modbus/ МЭК 60870-5-104, МЭК 61850-8-1), в автоматизированные системы сбора данных и управления технологическими процессами (далее - АСУ ТП), а также индикации и анализа аварийных процессов сочетающее в себе функции селективного обнаружения повреждения линии в сетях любой топологии и типом нейтрали и измерения основных параметров электроэнергии.
Внешний вид.
Устройства телемеханики многофункциональные цифровые

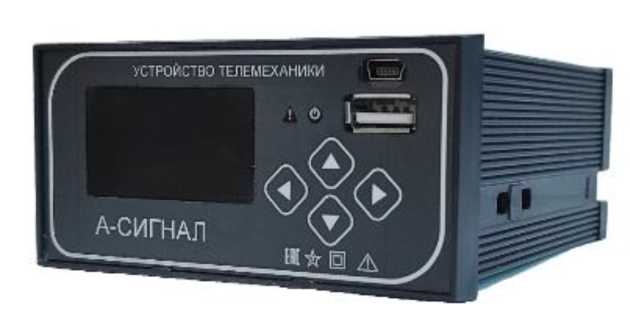

Рисунок № 1
Внешний вид.
Устройства телемеханики многофункциональные цифровые

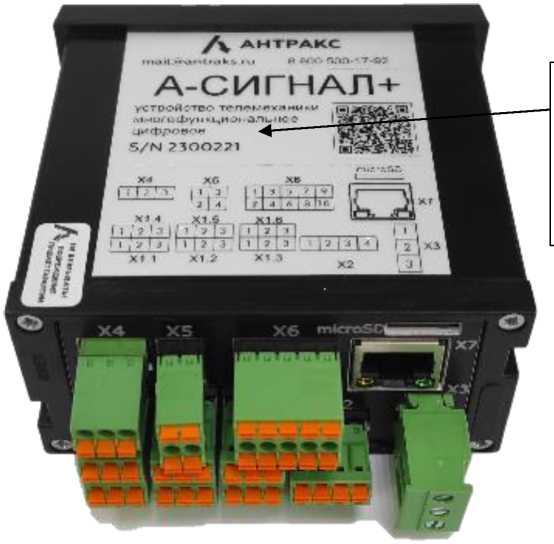

Рисунок № 2
Внешний вид.
Устройства телемеханики многофункциональные цифровые

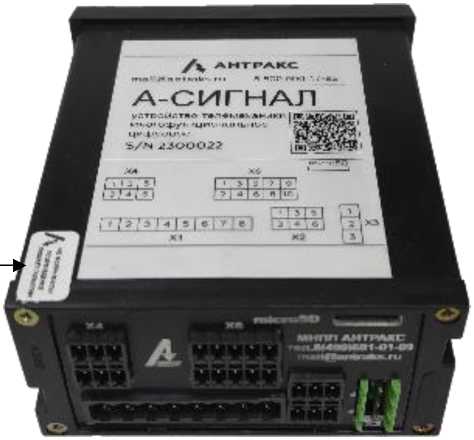

Рисунок № 3
Общие сведения
Дата публикации - 22.03.2025
Срок свидетельства - 20.03.2030
Номер записи - 196747
ID в реестре СИ - 1424275
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью Малое научно-производственное предприятие "АНТРАКС" (ООО МНПП "АНТРАКС")
Страна - РОССИЯ
Населенный пункт - Московская область, г. Фрязино
