Сведения о средстве измерений: 89969-23 Датчики температуры и относительной влажности воздуха

Номер по Госреестру СИ: 89969-23
89969-23 Датчики температуры и относительной влажности воздуха
(ДТВЦ-4)

Назначение средства измерений:
Датчики температуры и относительной влажности воздуха ДТВЦ-4 (далее по тексту -Датчики ДТВЦ-4) предназначены для измерений температуры и относительной влажности воздуха.

сертификация программного обеспечения
Внешний вид. Датчики температуры и относительной влажности воздуха, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики температуры и относительной влажности воздуха
Рисунок № 1

Общие сведения

Дата публикации - 11.09.2023
Срок свидетельства - 11.09.2028
Номер записи - 191908
ID в реестре СИ - 1410969
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью "НПО Аквастандарт" (ООО "НПО Аквастандарт")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -

Справочник уведомлений об осуществлении деятельности является копией соответствующего реестра ФГИС «АРШИН» и содержит сведения об организациях, осуществляющих деятельность по производству эталонов единиц величин, стандартных образцов и средств измерений.

Реестр формируется во исполнении Статьи 15 Федерального закона от 26.06.2008 N 102-ФЗ «Об обеспечении единства измерений».

Статья 15. Федеральный государственный метрологический надзор.
3. Юридические лица представляют уведомления о начале своей деятельности по производству эталонов единиц величин, стандартных образцов и средств измерений в порядке, установленном Федеральным законом от 26 декабря 2008 года N 294-ФЗ "О защите прав юридических лиц и индивидуальных предпринимателей при осуществлении государственного контроля (надзора) и муниципального контроля".

Бесплатный

Статистика

Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 5
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1856 от 2023.09.11 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Датчики температуры и относительной влажности воздуха (ДТВЦ-4)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "НПО Аквастандарт" (ООО "НПО Аквастандарт")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
89278-23
13.06.2028
Датчики высоты нижней границы облачности , ДНГО-8
Общество с ограниченной ответственностью "НПО Аквастандарт" (ООО "НПО Аквастандарт") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
89969-23
11.09.2028
Датчики температуры и относительной влажности воздуха, ДТВЦ-4
Общество с ограниченной ответственностью "НПО Аквастандарт" (ООО "НПО Аквастандарт") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
90847-23
22.12.2028
Датчики метеорологической дальности видимости, ДМДВ-5
Общество с ограниченной ответственностью "НПО Аквастандарт" (ООО "НПО Аквастандарт") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
93596-24
29.10.2029
Датчики прямой солнечной радиации, ДПРЦ-2
Общество с ограниченной ответственностью "НПО Аквастандарт" (ООО "НПО Аквастандарт") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
93597-24
29.10.2029
Датчики суммарной, рассеянной, отраженной солнечной радиации, ДCРЦ-2
Общество с ограниченной ответственностью "НПО Аквастандарт" (ООО "НПО Аквастандарт") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год

Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.

Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.

Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Кто поверяет Датчики температуры и относительной влажности воздуха (ДТВЦ-4)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
(RA.RU.311541)
РСТ
  • Нет модификации
  • 5 5 0 0 5 5 0

    Стоимость поверки Датчики температуры и относительной влажности воздуха (ДТВЦ-4)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Датчики ДТВЦ-4 имеют встроенное программное обеспечение. Встроенное программное обеспечение «softRHT.hex» обеспечивает прием, обработку, анализ сигналов.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значения

    Идентификационное наименование ПО

    softRHT.hex

    Номер версии (идентификационный номер) ПО

    не ниже 1.1.101.303

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Рекомендациями Р 50.2.077-2014.

    Влияние ПО учтено при нормировании метрологических характеристик.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации и формуляра типографским методом


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в РЭ «Датчики температуры и относительной влажности воздуха ДТВЦ-4», раздел «Описание и работа»


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта от 23 декабря 2022 г № 3253;

    Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта от 15 декабря 2021 г. № 2885;

    ДПША 433647.003ТУ. Датчики температуры и относительной влажности воздуха ДТВЦ-4. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью «НПО Аквастандарт»

    (ООО «НПО Аквастандарт»)

    ИНН 7801446470

    Юридический адрес: 199397, г. Санкт-Петербург, вн. тер. г. муниципальный округ Морской, ул. Беринга 38, лит. Б, помещ.6-Н, ком. №№ 2,5-12

    Телефон: (812) 303-70-01

    Факс: (812) 337- 17-76

    E-mail: akvastandart@mail.ru

    Web-сайт: www.akvastandart.ru

    Изготовитель

    Общество с ограниченной ответственностью «НПО Аквастандарт»
    (ООО «НПО Аквастандарт»)
    ИНН 7801446470
    Адрес: 199397, г. Санкт-Петербург, вн. тер. г. муниципальный округ Морской, ул. Беринга 38, лит. Б, помещ.6-Н, ком. №№ 2,5-12
    Телефон: (812) 303-70-01
    Факс: (812) 337- 17-76
    E-mail: akvastandart@mail.ru
    Web-сайт: www.akvastandart.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
    Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
    Телефон: (812) 251-76-01
    Факс: (812) 713-01-14
    Web-сайт: www.vniim.ru
    E-mail: info@vniim.ru

    Правообладатель

    Общество с ограниченной ответственностью «НПО Аквастандарт»
    (ООО «НПО Аквастандарт»)
    ИНН 7801446470
    Юридический адрес: 199397, г. Санкт-Петербург, вн. тер. г. муниципальный округ Морской, ул. Беринга 38, лит. Б, помещ.6-Н, ком. №№ 2,5-12
    Телефон: (812) 303-70-01
    Факс: (812) 337- 17-76
    E-mail: akvastandart@mail.ru
    Web-сайт: www.akvastandart.ru

    Конструктивно датчики состоят из корпуса, с размещенными внутри чувствительными элементами температуры и относительной влажности воздуха, печатной платы, которая содержит микроконтроллер, модуль питания и модуль связи. В нижней части корпуса расположен разъем для подключения кабеля питания и связи. В верхней части корпуса установлен тефлоновый пористый фильтр.

    Принцип действия датчиков ДТВЦ-4 основан на зависимости диэлектрической проницаемости влагочувствительного слоя от количества сорбированной влаги в емкостном преобразователе влажности и температурной зависимости электрического сопротивления платины от температуры.

    Общий вид датчиков ДТВЦ-4 представлен на рисунке 1.

    Нанесение знака поверки на датчики ДТВЦ-4 не предусмотрено. Заводской номер, состоящий из восьми арабских цифр наносится на корпус датчика ДТВЦ-4 в виде наклейки. Место нанесения заводского номера представлено на рисунке 1.

    Пломбирование корпуса датчика ДТВЦ-4 не предусмотрено.

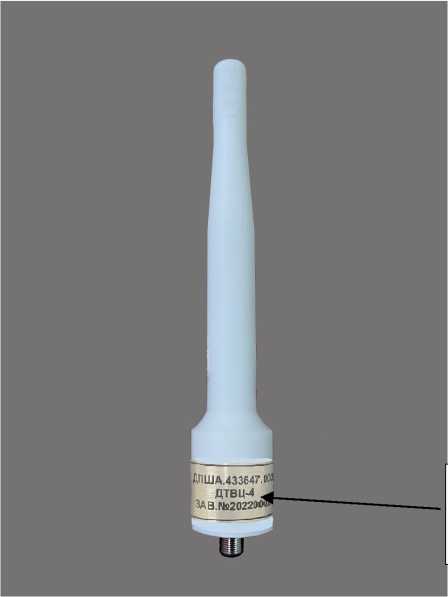

    Внешний вид. Датчики температуры и относительной влажности воздуха (ДТВЦ-4), http://oei-analitika.ru

    Место нанесения заводского номера

    Рисунок 1 - Общий вид датчиков ДТВЦ-4 с указанием места нанесения заводского номера


    Таблица 4 - Комплектность датчиков ДТВЦ-4

    Наименование

    Обозначение

    Кол-во

    Датчик температуры и относительной влажности воздуха

    ДТВЦ-4

    1 шт.

    Руководство по эксплуатации

    ДПША 433647.003РЭ

    1 экз.

    Формуляр

    ДПША 433647.003ФО

    1 экз.


    средства измерений

    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений температуры воздуха, °С

    от -70 до +60

    Пределы допускаемой абсолютной погрешности измерений температуры воздуха, °С

    - в диапазоне от - 70 °С до - 30 °С включ.;

    ±0,4

    - в диапазоне св. - 30 °С до +60 °С

    ±0,2

    продолжение таблицы 2

    Наименование характеристики

    Значение

    Диапазон измерений относительной влажности воздуха, %

    от 0 до 100

    Пределы допускаемой абсолютной погрешности измерений

    относительной влажности воздуха, %:

    - в диапазоне от 0 до 90 % включ.;

    ±3

    - в диапазоне св. 90 % до 100 %;

    ±4

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Параметры электрического питания: -напряжение постоянного тока, В

    от 5 до 24

    Потребляемая мощность, Вт, не более

    0,5

    Интерфейсы связи

    RS-485

    Габаритные размеры, мм, не более: -длина

    300

    -ширина

    45

    -высота

    30

    Масса, кг, не более

    0,15

    Условия эксплуатации: -температура воздуха, °C

    от -70 до +60

    -относительная влажность воздуха, %

    от 0 до 100

    Средняя наработка до отказа, ч, не менее

    20000

    Средний срок службы, лет

    10
