Номер по Госреестру СИ: 93596-24
93596-24 Датчики прямой солнечной радиации
(ДПРЦ-2)
Назначение средства измерений:
Датчики прямой солнечной радиации ДПРЦ-2 (далее - датчики ДПРЦ-2) предназначены для измерений прямой энергетической освещенности, создаваемой солнечным и (или) искусственным излучением в спектральном диапазоне волн от 0,3 до 3 мкм.
Внешний вид.
Датчики прямой солнечной радиации
Рисунок № 1
Общие сведения
Дата публикации - 31.10.2024
Срок свидетельства - 29.10.2029
Номер записи - 195418
ID в реестре СИ - 1420812
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "НПО Аквастандарт" (ООО "НПО Аквастандарт")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Цель отчета предоставить детальную информацию относительно парка средств измерений, выбранной организации. Качество отчета напрямую зависит от качества заполнения поля Владелец СИ при поверке. По этой причине, в выпадающем списке выбора организаций возможно появление нескольких наименований одной и той же организации, а в результатах работы отчета отсутствие ряда позиций по СИ (поле владельца не заполнялось или заполнялось по-разному).
В отчете представлена следующая информация по парку СИ организации:
- наименование СИ (номер в АРШИНЕ, модификация, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- год производства и заводской номер
- наименование организации, проводившей поверку
- дата последней поверки и срок окончания поверки
- величина интервала между поверками в днях и годах
- кол-во поверок данного СИ, зарегистрированных в АРШИНе
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 5
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2565 от 2024.10.29 ПРИКАЗ_Об утверждении типов средств измерений (13)
Наличие аналогов СИ: Датчики прямой солнечной радиации (ДПРЦ-2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "НПО Аквастандарт" (ООО "НПО Аквастандарт")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89278-23 13.06.2028 |
Датчики высоты нижней границы облачности , ДНГО-8 Общество с ограниченной ответственностью "НПО Аквастандарт" (ООО "НПО Аквастандарт") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
89969-23 11.09.2028 |
Датчики температуры и относительной влажности воздуха, ДТВЦ-4 Общество с ограниченной ответственностью "НПО Аквастандарт" (ООО "НПО Аквастандарт") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
90847-23 22.12.2028 |
Датчики метеорологической дальности видимости, ДМДВ-5 Общество с ограниченной ответственностью "НПО Аквастандарт" (ООО "НПО Аквастандарт") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
93596-24 29.10.2029 |
Датчики прямой солнечной радиации, ДПРЦ-2 Общество с ограниченной ответственностью "НПО Аквастандарт" (ООО "НПО Аквастандарт") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
93597-24 29.10.2029 |
Датчики суммарной, рассеянной, отраженной солнечной радиации, ДCРЦ-2 Общество с ограниченной ответственностью "НПО Аквастандарт" (ООО "НПО Аквастандарт") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Датчики прямой солнечной радиации (ДПРЦ-2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 5 | 5 | 0 | 0 | 5 | 5 | 0 |
Стоимость поверки Датчики прямой солнечной радиации (ДПРЦ-2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Датчики ДПРЦ-2 имеют встроенное программное обеспечение «DP» и автономное программное обеспечение (ПО) «ГМП-24». Встроенное ПО обеспечивает сбор и передачу измеренных данных в линию связи. Автономное ПО обеспечивает управление работой датчиков ДПРЦ-2, а также сбор, обработку, передачу и хранение данных.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Рекомендации Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО (встроенное) |
DP |
|
Номер версии (идентификационный номер) ПО |
версия vl.l |
|
Идентификационное наименование ПО (автономное) |
ГМП-24 |
|
Номер версии (идентификационный номер) ПО |
версия v2.x.xl) |
|
1) х.х - метрологически незначимая часть ПО | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и формуляра типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» документа ДПША 406926.063РЭ «Датчик прямой солнечной радиации ДПРЦ-2.Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 24 ноября 2023 г. № 2414 «Об утверждении Государственной поверочной схемы для средств измерений радиометрических величин некогерентного оптического излучения в ультрафиолетовой, видимой и инфракрасной области спектра»;
ДПША.406926.063ТУ «Датчик прямой солнечной радиации ДПРЦ-2. Техническая условия».
ПравообладательОбщество с ограниченной ответственностью «НПО Аквастандарт» (ООО «НПО Аквастандарт»)
ИНН 7801446470
Юридический адрес: 199397, г. Санкт-Петербург, вн. тер. г. муниципальный округ
Морской, ул. Беринга, д. 38, лит. Б, помещ. 6-Н, ком. №№ 2,5-12 Телефон: (812) 303-70-01
Факс: (812) 337- 17-76
E-mail: akvastandart@mail.ru
Web-сайт: www.akvastandart.ru
Изготовитель
Общество с ограниченной ответственностью «НПО Аквастандарт» (ООО «НПО Аквастандарт»)ИНН 7801446470
Адрес: 199397, г. Санкт-Петербург, вн. тер. г. муниципальный округ Морской, ул. Беринга, д. 38, лит. Б, помещ. 6-Н, ком. №№ 2,5-12 Телефон: (812) 303-70-01 Факс: (812) 337- 17-76
E-mail: akvastandart@mail.ru
Web-сайт: www.akvastandart.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийскийнаучно-исследовательский институт метрологии имени Д.И.Менделеева»
(ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
Общество с ограниченной ответственностью «НПО Аквастандарт» (ООО «НПО Аквастандарт»)ИНН 7801446470
Юридический адрес: 199397, г. Санкт-Петербург, вн. тер. г. муниципальный округ
Морской, ул. Беринга, д. 38, лит. Б, помещ. 6-Н, ком. №№ 2,5-12 Телефон: (812) 303-70-01
Факс: (812) 337- 17-76
E-mail: akvastandart@mail.ru
Web-сайт: www.akvastandart.ru
Принцип действия датчика ДПРЦ-2 основан на термоэлектрическом эффекте, при котором разность температур на тепловом сопротивление детектора создает ЭДС, которая прямо пропорциональна созданной разности температур. Разность температур на тепловом сопротивлении детектора преобразуется в напряжение как линейная функция от энергетической освещенности поглощенного солнечного излучения.
Датчики ДПРЦ-2 состоят из основных частей: корпуса датчика, приемного окна, первичного преобразователя и поглотителя влаги. При направлении корпуса датчика и его приемного окна на источник оптического излучения через приемное окно датчика ДПРЦ-2 осуществляется прием до 98 % спектра солнечного излучения и поглощается первичным преобразователем. В основе первичного преобразователя датчика ДПРЦ-2 лежит пассивный термочувствительный элемент, называемой термобатареей, состоящий из большого количества попарно спаянных термопар, последовательно подключенных между собой. Поглотителем влаги является силикагель, установленный в корпус датчика ДПРЦ-2, препятствующий появлению росы на внутренней стороне приемного окна. Полученное напряжение с помощью аналого-цифрового преобразователя (АЦП) преобразуется в цифровой вид который по интерфейсу RS-485 по команде запроса, формируемой программным обеспечением (ПО «ГМП-24»), передается на персональный компьютер (ПК)
Нанесение знака поверки на датчики ДПРЦ-2 не предусмотрено.
Общий вид датчиков ДПРЦ-2 с указанием места нанесения заводского номера представлен на рисунке 1. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится ударным способом на табличку в месте, указанном на рисунке 1.
Пломбирование датчиков ДПРЦ-2 не предусмотрено.

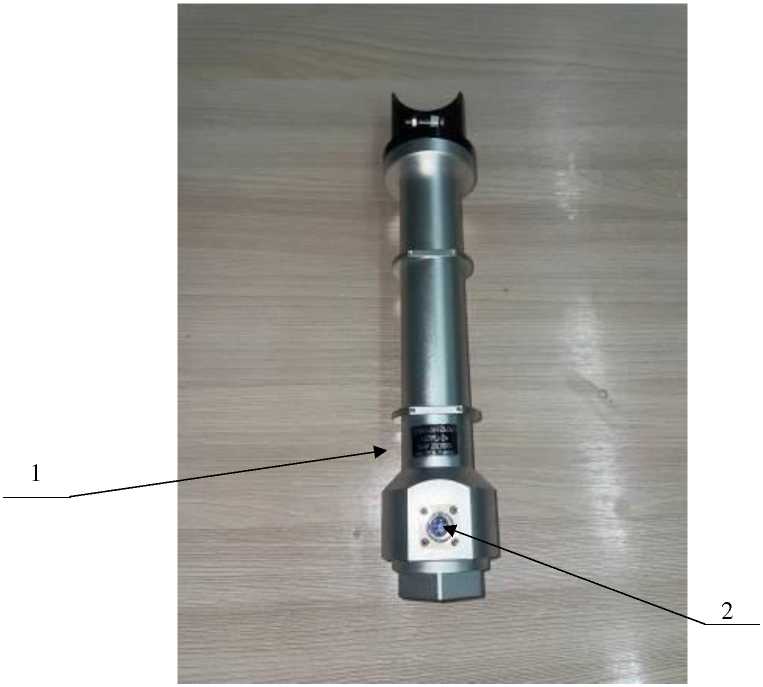

1 - место нанесения зав. номера, 2 - разъем подключения;
Рисунок 1 - Общий вид датчиков ДПРЦ-2 с указанием места нанесения зав. номера
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений прямой энергетической освещенности, кВт/м2 |
0,04 до 1,10 |
|
Пределы допускаемой относительной погрешности измерений прямой энергетической освещенности, % |
±11 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от источника постоянного тока, В |
от 12 до 24 |
|
Потребляемая мощность, Вт, не более |
6 |
|
Выходной интерфейс |
RS-485 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: |
290х67х56 |
|
Масса, кг, не более: |
0,46 |
|
Условия эксплуатации:
|
от -40 до +80 98 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
20000 |
|
Средний срок службы, лет |
10 |
