Номер по Госреестру СИ: 89996-23
89996-23 Устройства весоизмерительные
(Обозначение отсутствует)
Назначение средства измерений:
Устройства весоизмерительные (далее по тексту - устройства) предназначены для статических измерений массы груза.
Внешний вид.
Устройства весоизмерительные
Рисунок № 1
Внешний вид.
Устройства весоизмерительные
Рисунок № 2
Общие сведения
Дата публикации - 14.09.2023
Срок свидетельства -
Номер записи - 191937
ID в реестре СИ - 1411053
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, -,
Производитель
Изготовитель - Акционерное общество "ТАНЕКО" (АО "ТАНЕКО")
Страна - РОССИЯ
Населенный пункт - Республика Татарстан, г. Нижнекамск
Уведомление о начале осуществления предпринимательской деятельности - Да
Серия графиков, показывающих обобщенную статистику частоты применения эталонов по видам измерений.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Бесплатный
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 6
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№1894 от 2023.09.13 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Устройства весоизмерительные (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "ТАНЕКО" (АО "ТАНЕКО")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80142-20 |
Система измерительная налива нефтепродуктов в автоцистерны АО "ТАНЕКО", Акционерное общество "ТАНЕКО" (АО "ТАНЕКО") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
1 год |
|
89996-23 |
Устройства весоизмерительные, Обозначение отсутствует Акционерное общество "ТАНЕКО" (АО "ТАНЕКО") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
1 год |
|
90285-23 |
Резервуары стальные вертикальные цилиндрические, РВСП-50000 Акционерное общество "ТАНЕКО" (АО "ТАНЕКО") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
5 лет |
|
91293-24 |
Резервуары стальные вертикальные цилиндрические, РВСП-2000 Акционерное общество "ТАНЕКО" (АО "ТАНЕКО") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
5 лет |
|
91306-24 |
Резервуары стальные вертикальные цилиндрические, РВСП-3000 Акционерное общество "ТАНЕКО" (АО "ТАНЕКО") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
5 лет |
|
92519-24 |
Система измерительная АСУТП установки гидроконверсии тит. 092/5 АО "ТАНЕКО", Обозначение отсутствует Акционерное общество "ТАНЕКО" (АО "ТАНЕКО") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
1 год |
|
93047-24 |
Система измерительная АСУТП установки экстрактивной дистилляции сульфоланом тит. 091/5 АО "ТАНЕКО", Обозначение отсутствует Акционерное общество "ТАНЕКО" (АО "ТАНЕКО") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
1 год |
|
93404-24 |
Система измерительная АСУТП установки замедленного коксования (секция 5100) тит. 091/10 АО "ТАНЕКО", Обозначение отсутствует Акционерное общество "ТАНЕКО" (АО "ТАНЕКО") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
1 год |
|
93579-24 |
Система измерительная АСУТП установки изодепарафинизации (секция 4106) тит. 091/9 АО "ТАНЕКО", Обозначение отсутствует Акционерное общество "ТАНЕКО" (АО "ТАНЕКО") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
1 год |
|
93664-24 |
Система измерительная АСУТП установки ЭЛОУ-АВТ-6 тит. 091/11 АО "ТАНЕКО", Обозначение отсутствует Акционерное общество "ТАНЕКО" (АО "ТАНЕКО") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
1 год |
|
93723-24 |
Система измерительная АСУТП ЦЛК тит. 097 АО "ТАНЕКО", Обозначение отсутствует Акционерное общество "ТАНЕКО" (АО "ТАНЕКО") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
1 год |
|
94135-24 |
Система измерительная АСУТП установки газофракционирования тит. 093/3 АО "ТАНЕКО", Обозначение отсутствует Акционерное общество "ТАНЕКО" (АО "ТАНЕКО") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
1 год |
|
95122-25 |
Система измерительная АСУТП станции теплофикационной и промтеплофикационной воды № 2 тит. 139/2 АО "ТАНЕКО", Обозначение отсутствует Акционерное общество "ТАНЕКО" (АО "ТАНЕКО") (РОССИЯ Республика Татарстан, г. Нижнекамск) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Устройства весоизмерительные (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 3 | 0 | 0 | 3 | 3 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Устройства весоизмерительные (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение устройств является встроенным. Идентификационное наименование программного обеспечения и номер версии высвечивается на дисплее преобразователя весоизмерительного при включении устройства или при помощи сочетании клавиш «С» и «1» во время выполнения самодиагностики устройства.
Программное обеспечение заложено в процессе производства и защищено от доступа электронной пломбой и разграничением прав доступа. Изменение программного обеспечения преобразователя весоизмерительного без применения специализированного оборудования производителя невозможно. Обновление программного обеспечения в процессе эксплуатации не предусмотрено. Конструкция устройств исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
- |
|
Номер версии (идентификационный номер программного обеспечения) |
DD-Гхх* |
|
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
- |
|
* - где «х» принимает значения от 0 до 9, и не относится к метрологически значимой части ПО | |
Знак утверждения типа
Знак утверждения типананосится на маркировочную таблицу и титульный лист паспорта методом типографской печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Основные сведения об изделии» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».
ПравообладательАкционерное общество «ТАНЕКО» (АО «ТАНЕКО»)
ИНН 1651044095
Юридический адрес: 423570, Республика Татарстан, Нижнекамский р-н, г. Нижнекамск, тер. Промзона
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н,
г. Чехов, Симферопольское ш., д. 2
Тел.: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
К настоящему типу средства измерений относятся устройства весоизмерительные, зав. №3420WIT00001, зав. №3420WIT00002, зав. №3420WIT00003.
Принцип действия устройств основан на преобразовании деформаций упругого элемента весоизмерительных тензорезисторных датчикив (далее по тексту - датчики), возникающих под действием силы тяжести взвешиваемого груза в пропорциональный электрический сигнал. Этот сигнал через распределительную коробку поступает в преобразователь измерительный (далее по тексту - преобразователь), где обрабатывается, и результаты измерений выводится на дисплей преобразователя в единицах измерений массы.
Конструктивно устройства весоизмерительные состоят из грузоприемного устройства (далее по тексту - ГПУ), 4 (четырёх) датчиков весоизмерительных, преобразователя весоизмерительного и распределительной коробки.
ГПУ представляет собой балочную сварную металлоконструкцию с расположенной на ней ёмкостью, размещенную на четырех опорах, в которых установлены датчики весоизмерительные PR 6201, PR 6212, модификации PR 6201, производства фирмы "Minebea Intec GmbH", Германия (Регистрационный номер в федеральном информационном фонде по обеспечению единства измерений № 69603-17).
В качестве преобразователя весоизмерительного в устройствах используется преобразователь весоизмерительный ТВ-011, производства ЗАО «Весоизмерительная компания «ТЕНЗО-М».
На ёмкости устройств расположена маркировочная табличка, содержащая следующую информацию:
-
- наименование средства измерений;
-
- заводской номер;
-
- минимальная нагрузка (Min);
-
- максимальная нагрузка (Max);
-
- действительная цена деления шкалы (d);
-
- поверочный интервал (е);
-
- год изготовления;
-
- изготовитель;
-
- знак утверждения типа;
Заводской номер в виде буквенно-цифрового обозначения указан на маркировочной таблице методом типографской печати.

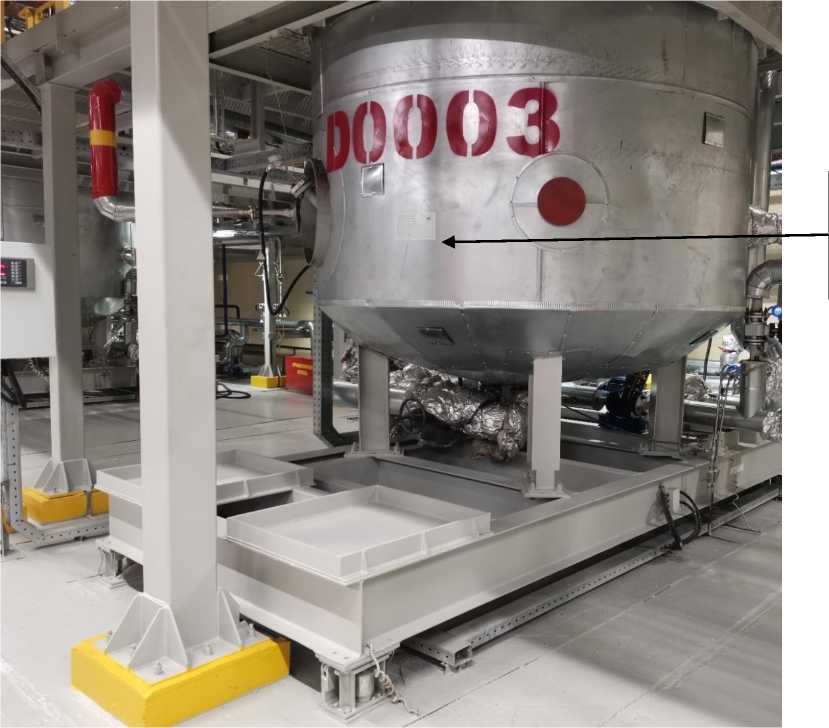

Общий вид устройств и место расположения маркировочной таблицы представлены на рисунке 1.
Место расположения маркировочной таблицы
Рисунок 1 - Общий вид устройств с указанием места расположения маркировочной таблицы

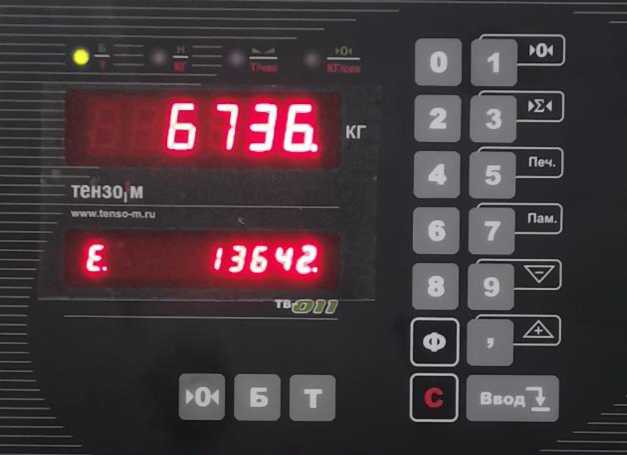

Общий вид преобразователя весоизмерительного ТВ-011 представлен на рисунке 2.
Рисунок 2 - Общий вид преобразователя весоизмерительного ТВ-011
Нанесение знака поверки и пломбы от несанкционированного доступа на средство измерений не предусмотрено.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Минимальная нагрузка (Min), кг |
80 |
|
Максимальная нагрузка (Max), кг |
8000 |
|
Действительная цена деления (d), поверочный интервал (е), кг |
2 |
|
Число поверочных интервалов (n) |
4000 |
|
Пределы допускаемой абсолютной погрешности, кг |
±2 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +5 до +40 |
