Номер по Госреестру СИ: 90021-23
90021-23 Датчики температуры
(SUP)
Назначение средства измерений:
Датчики температуры SUP (далее по тексту - датчики) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитной оболочки или гильзы датчиков.

Внешний вид.
Датчики температуры
Рисунок № 1

Внешний вид.
Датчики температуры
Рисунок № 2

Внешний вид.
Датчики температуры
Рисунок № 3

Внешний вид.
Датчики температуры
Рисунок № 4
Программное обеспечение
Программное обеспечение (ПО) у датчиков без встроенного ИП - отсутствует.
Программное обеспечение датчиков со встроенным ИП состоит из встроенного и автономного ПО.
Встроенное ПО является неизменяемым и несчитываемым. Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция ИП исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные встроенного ПО отсутствуют.
Автономное (внешнее) ПО предназначено для переконфигурирования диапазона измерений датчика и передачи данных на внешние устройства.
Идентификационные данные автономного ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные автономного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
temperature transmitter software.exe |
|
Номер версии (идентификационный номер ПО) |
V3.4 |
|
Цифровой идентификатор ПО |
недоступно |
Уровень защиты автономного ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 3 руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия Hangzhou Supmea Automation Co., Ltd., КНР.
Правообладатель
Hangzhou Supmea Automation Co., Ltd, КНР
Адрес: Building 4, 5th floor, Singapore-Hangzhou Science & Technology Park, 3100018, Hangzhou, China
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Hangzhou Supmea Automation Co., Ltd, КНР
Адрес: Building 4, 5th floor, Singapore-Hangzhou Science & Technology Park, 3100018, Hangzhou, China
Принцип работы датчиков основан на зависимости электрического сигнала чувствительного элемента датчика (далее - ЧЭ) от температуры.
Конструктивно датчики выполнены в виде измерительной вставки (сменной или несменной) с минеральной (MgO) изоляцией термоэлектродов, соединенной с клеммной головкой, и защитной арматуры с различными видами технологических соединений и монтажных элементов. Защитная оболочка измерительной вставки выполнена из нержавеющей стали различных марок, а также коррозионностойких сплавов типа Inconel 600 и др. Датчики могут использоваться с дополнительной защитной гильзой, изготовленной из нержавеющей стали или других жаропрочных сплавов.
Датчики могут комплектоваться встроенным измерительным преобразователем SUP-ST500-DL (далее по тексту - ИП). ИП устанавливается в клеммной головке датчика и преобразовывает выходной сигнал ЧЭ в аналоговый сигнал постоянного тока в диапазоне от 4 до 20 мА. ИП может быть переконфигурирован при помощи специального внешнего программного обеспечения предприятия-изготовителя.
Датчики выпускаются в двух моделях: SUP-WZPK-DL, SUP-WRNK-DL. Модели различаются типом используемого ЧЭ и имеют исполнения, различающиеся по метрологическим и техническим характеристикам, а также по конструкции погружаемой и монтажных частей.
Структура условного обозначения исполнений датчиков приведена в таблице 1.
Общий вид датчиков температуры SUP представлен на рисунке 1. Общий вид встраиваемого измерительного преобразователя SUP-ST500-DL представлен на рисунке 2.
|
Датчик Температуры SUP-__-__/__/ (__) /__ (__)__(__)__ 1 2 3 4 5 6 7 8 9 | |
|
1. Модель датчика | |
|
WZPK-DL |
Модель SUP-WZPK-DL |
|
WRNK-DL |
Модель SUP-WRNK-DL |
|
2. Специальный символ изготовителя | |
|
3. Условное обозначение типа номинальной статической характеристики преобразования (далее - НСХ) ЧЭ | |
|
PT100 |
Тип «Pt100» по ГОСТ 6651-2009 |
|
J |
Тип «J» по ГОСТ Р 8.585-2001 |
|
T |
Тип «T» по ГОСТ Р 8.585-2001 |
|
K |
Тип «K» по ГОСТ Р 8.585-2001 |
|
N |
Тип «N» по ГОСТ Р 8.585-2001 |
|
Е |
Тип «Е» по ГОСТ Р 8.585-2001 |
|
4. Аналоговый выходной сигнал | |
|
(4-20) мА |
от 4 до 20 мА (наличие встроенного ИП SUP-ST500-DL) |
|
- |
отсутствует |
|
5. Класс допуска ЧЭ | |
|
Grade A |
Класс допуска А по ГОСТ 6651-2009 |
|
Grade B |
Класс допуска В по ГОСТ 6651-2009 |
|
Class 1 |
Класс допуска 1 по ГОСТ Р 8.585-2001 |
|
Class 2 |
Класс допуска 2 по ГОСТ Р 8.585-2001 |
|
Class 3 |
Класс допуска 3 по ГОСТ Р 8.585-2001 |
|
6. Материал защитной арматуры | |
|
Probe 304 |
Нержавеющая сталь 304 |
|
Probe 316L |
Нержавеющая сталь 316L |
|
Probe 2520 |
Нержавеющая сталь 2520 |
|
Probe 3030 |
Нержавеющая сталь 3030 |
|
7. Диапазон измерений датчика в °С | |
|
8. Габаритные размеры погружаемой части измерительной вставки (диаметр х длина) в мм | |
|
9. Тип соединения® | |
|
М20х1,5 |
Внешняя резьба М20х1,5 |
|
М27х2 |
Внешняя резьба М27*2 |
|
G1/2 |
Внешняя резьба G Ц” |
|
G3/4 |
Внешняя резьба G %” |
|
Примечание: (1) - Допускаются другие типы присоединения по согласованию с заказчиком. | |

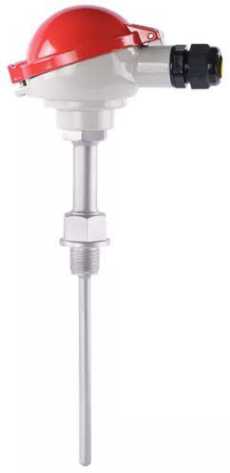

Рисунок 1 - Общий вид датчиков температуры SUP

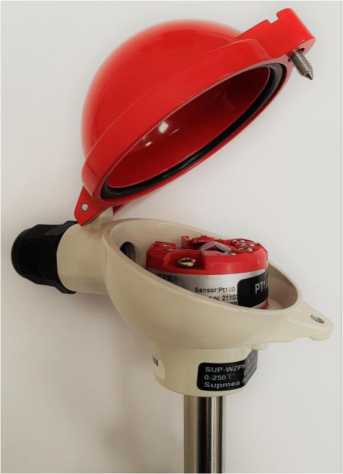

Рисунок 2 - Общий вид встраиваемого измерительного преобразователя SUP-ST500-DL

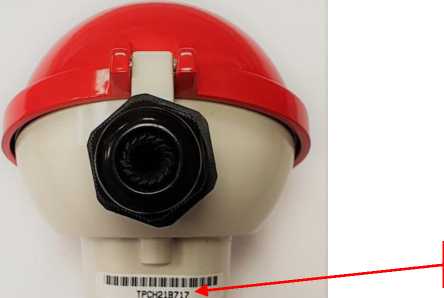

Заводской номер в виде цифрового кода наносится типографским способом на этикетку (наклейку) или методом гравировки на корпусе датчика или на металлической пластине, прикреплённой на корпусе датчика. Место нанесения заводского номера приведено на рисунке 3.
Заводской номер
Рисунок 3 - Место нанесения заводского номера
Нанесение знака поверки на датчики не предусмотрено их конструкцией. Пломбирование датчиков не предусмотрено.
Таблица 7 -
|
Наименование |
Обозначение |
Количество |
|
Датчик температуры |
SUP(1) |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Примечание: (1) - обозначение исполнения в соответствии с заказом. | ||
Метрологические и основные технические характеристики датчиков приведены в таблицах 3-6.
|
Модель |
Условное обозначение НСХ |
Диапазон измерений температуры(1)(2), °С |
Класс допуска |
Пределы допускаемых отклонений от НСХ, (где t - значение измеряемой температуры, °С), °С |
|
SUP-WZPK-DL |
Pt100 |
от -100 до +450 |
А |
±(0,15+0,002-|t|) |
|
от -196 до +500 |
В |
±(0,3+0,005-|t|) | ||
|
SUP-WRNK-DL |
J |
от -40 до +375 включ. |
1 |
±1,5 |
|
св. +375 до +750 |
±0,004-|t| | |||
|
от -40 до +333 включ. |
2 |
±2,5 | ||
|
св. +333 до +750 |
±0,0075-|t| | |||
|
T |
от -40 до +125 включ. |
1 |
±0,5 | |
|
св. +125 до +350 |
±0,004-|t| | |||
|
от -40 до +133 включ. |
2 |
±1,0 | ||
|
св. +133 до +350 |
±0,0075-|t| | |||
|
от -196 до -67 включ. |
3 |
±0,015-|t| | ||
|
св. -67 до +40 |
±1,0 | |||
|
E |
от -40 до +375 включ. |
1 |
±1,5 | |
|
св. +375 до +800 |
±0,004-|t| | |||
|
от -40 до +333 включ. |
2 |
±2,5 | ||
|
св. +333 до +900 |
±0,0075-|t| | |||
|
от -196 до -167 включ. |
3 |
±0,015-|t| | ||
|
св. -167 до +40 |
±2,5 | |||
|
K, N |
от -40 до +375 включ. |
1 |
±1,5 | |
|
св. +375 до +1000 |
±0,004-|t| | |||
|
от -40 до +333 включ. |
2 |
±2,5 | ||
|
св. +333 до +1200 |
±0,0075-|t| | |||
|
от -196 до -167 включ. |
3 |
±0,015-|t| | ||
|
св. -167 до +40 |
±2,5 | |||
|
Примечания:
| ||||
|
Модель |
Условное обозначение НСХ(3) |
Разность верхнего и нижнего пределов настроенного диапазона измерений температуры, °С |
Пределы допускаемой основной погрешности ИП, Дип(4) | |
|
приведенной (к настроенному диапазону измерений), % |
абсолютной, °С | |||
|
SUP-WZPK-DL |
Pt100 |
<100 |
±0,2 |
±0,2 |
|
>100 |
±0,1 |
±0,2 | ||
|
SUP-WRNK-DL |
J, Е, К |
<300 |
±0,2 |
±0,5 |
|
>300 |
±0,1 |
±0,5 | ||
|
N |
<500 |
±0,2 |
±0,5 | |
|
>500 |
±0,1 |
±0,5 | ||
|
T |
<390 |
±0,2 |
±0,5 | |
|
Примечания:
Ддт=±у^^3 + Лип2
Ддт=±^^^2 + (Лип + Дх)г где: Дпп - предел допускаемого отклонения от НСХ (в температурном эквиваленте) первичного преобразователя, °С в соответствии с таблицей 3; Дип - предел допускаемой основной приведенной или абсолютной погрешности ИП, выраженный в °С; Дх - пределы допускаемой абсолютной погрешности автоматической компенсации температуры свободных (холодных) концов: ±1,0 °С.
| ||||
Таблица 5 - Пределы допускаемой дополнительной погрешности датчиков температуры SUP с
ИП
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной абсолютной погрешности при изменении температуры от +18 до +22 °С на каждый 1 °С, °С/1 °С |
0,02 |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 12 до 40 |
|
Выходной сигнал постоянного тока, мА(1) |
от 4 до 20 |
|
Электрическое сопротивление изоляции при температуре от +18 °С до +28 °С и относительной влажности воздуха от 30 % до 80 %, МОм, не менее |
100 |
|
Длина погружаемой части измерительной вставки, мм |
от 30 до 500(2) |
|
Диаметр погружаемой части измерительной вставки, мм |
4; 6; 8; 10; 16 |
|
Масса (без учета удлиняющего кабеля), кг, не более |
2,0 |
|
Нормальные условия применения (для датчика с ИП): - температура окружающей среды, °С |
от +18 до +22 |
|
Рабочие условия эксплуатации:
|
от -40 до +80 95 |
|
Средняя наработка до отказа, ч, не менее |
96000 |
|
Средний срок службы, лет, не менее |
10 |
|
Примечания:
| |
