Номер по Госреестру СИ: 93966-24
93966-24 Уровнемеры радарные волноводные
(SUP)
Назначение средства измерений:
Уровнемеры радарные волноводные SUP (далее - уровнемеры) предназначены для измерений уровня жидкостей и сыпучих материалов.

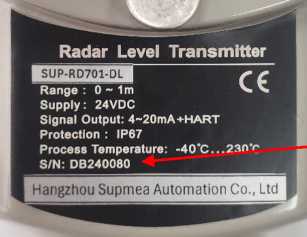

Внешний вид.
Уровнемеры радарные волноводные
Рисунок № 1

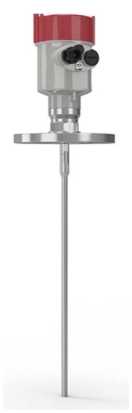

Внешний вид.
Уровнемеры радарные волноводные
Рисунок № 2

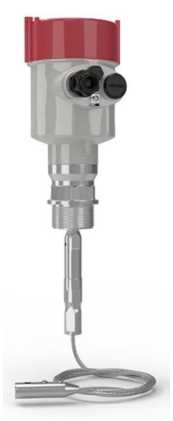

Внешний вид.
Уровнемеры радарные волноводные
Рисунок № 3

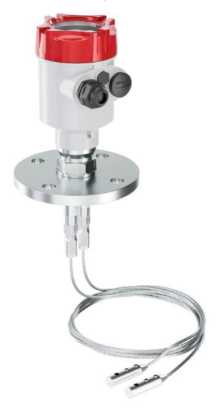

Внешний вид.
Уровнемеры радарные волноводные
Рисунок № 4

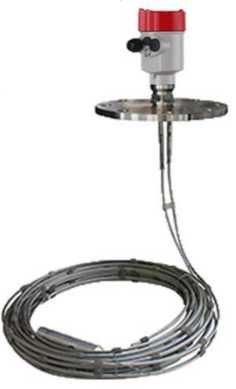

Внешний вид.
Уровнемеры радарные волноводные
Рисунок № 5
Программное обеспечение
энергонезависимую память
уровнемера. Обновление метрологически значимой части
Уровнемеры имеют встроенное микропрограммное обеспечение (далее - МПО), имеющее метрологически значимую часть. МПО предназначено для обработки сигналов от первичного измерительного преобразователя и пересчет их в результат измерений в выбранных единицах измерений в соответствии с выбранным режимом, хранение данных и результатов измерений. МПО заносится в защищенную от записи преобразователя сигналов при их производстве. Доступ к программному обеспечению исключён конструкцией программного обеспечения в процессе эксплуатации не предусмотрено.
Идентификация версии встроенного программного обеспечения осуществляется в главном меню уровнемера.
Нормирование метрологических характеристик уровнемеров проведено с учетом того, что ПО является их неотъемлемой частью.
Защита МПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ВПО приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
МПО |
|
Номер версии (идентификационный номер) ПО |
не ниже 1101.xx.xx |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
* «XX» принимает значения от 00 до 90. | |
|
наносится методом печати на титульном листе руководства по эксплуатации. приведены в разделе 3 «Инструкция по установке» документа «Уровнемеры радарные волноводные SUP модификации SUP-RD701-DL, SUP-RD702-DL, SUP-RD703-DL. Руководство по эксплуатации». Государственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г.№ 3459; Стандарт предприятия Hangzhou Supmea Automation Co., Ltd, КНР. Hangzhou Supmea Automation Co., Ltd, КНР Адрес: Building 4, 5th floor, Singapore-Hangzhou Science & Technology Park, Hangzhou, China. Телефон: +86 15868103947 E-mail: info@supmea.com Принцип действия уровнемеров основан на измерении времени распространения волноводу от момента излучения импульса и до момента отраженного от поверхности и в слое измеряемой времени распространения электромагнитного импульса электромагнитного импульса по приёма обратного импульса, (контролируемой) среды. По определяется расстояние до поверхности измеряемой (контролируемой) среды и далее производится вычисление уровня измеряемой (контролируемой) среды через измеренное расстояние. Уровнемеры состоят из корпуса, соединителя с устройством крепления, соединенного с волноводом. Внутри корпуса расположен преобразователь сигналов со встроенным дисплеем для индикации и управления, который через соединитель подключен к волноводу. При наличии встроенного индикатора отображение информации осуществляется и на нем. В зависимости от конструктивного исполнения антенны уровнемеры выпускаются в следующих модификациях: SUP-RD701-DL, SUP-RD702-DL, SUP-RD703-DL. Уровнемеры модификаций SUP-RD701-DL и SUP-RD702-DL оснащены стержневым или тросовым волноводом, уровнемеры модификации SUP-RD702-DL и SUP-RD703-DL оснащены сдвоенным тросовым волноводом. Заводской номер в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится методом печати на маркировочную табличку, наклеиваемую на корпус уровнемера. Общий вид (схема) маркировочной таблички представлен на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено. Общий вид уровнемеров представлен на рисунке 2. Место нанесения заводского номера Место нанесения заводского номера Рисунок 1 - Пример маркировочной таблички б) а) г) в) а) модификации SUP-RD701-DL, SUP-RD702-DL с одиночной стержневой антенной; б) модификация SUP-RD701-DL с одиночной кабельной антенной; в) модификация SUP-RD702-DL со сдвоенной кабельной антенной; г) модификация SUP-RD703-DL; Рисунок 2 - Общий вид уровнемеров Пломбирование средств измерений от несанкционированного доступа не производится, ограничение доступа к узлам обеспечено конструкцией преобразователя сигналов. | |
|
Таблица 2 - Метрологические характеристики | |
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня1), м, для модификаций: - SUP-RD701-DL | |
|
- стержневое исполнение |
от 0,3 до 5 |
|
- тросовое исполнение - SUP-RD702-DL |
от 0,3 до 30 |
|
- тросовое исполнение |
от 0,3 до 2 |
|
- стержневое исполнение - SUP-RD703-DL |
от 0,3 до 10 |
|
- тросовое исполнение |
от 0,3 до 30 |
|
Пределы допускаемой абсолютной погрешности измерений уровня, мм, для модификаций: - SUP-RD701-DL | |
|
- при L < 5 |
±5 |
|
- при 5 < L < 10 |
±10 |
|
- при 10 < L < 20 |
±20 |
|
- при 20 < L < 30 - SUP-RD702-DL |
±25 |
|
- при L < 2 |
±5 |
|
- при 2 < L < 10 |
±10 |
|
- SUP-RD703-DL |
±10 |
|
Пределы допускаемой приведенной погрешности воспроизведения выходного токового сигнала от 4 до 20 мА, % диапазона воспроизведения2) |
±0,03 |
1) - Указаны предельные значения. Фактический диапазон в зависимости от конструктивной модификации и типа измеряемой среды указан в паспорте и в маркировке уровнемера. Примечание:
L - значение верхнего предела диапазона измерений, м
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Частота излучения, ГГ ц |
от 0,5 до 1,8 |
|
Диапазон температур измеряемой среды1), °С, для модификаций: - SUP-RD701-DL |
от -40 до +250 |
|
- SUP-RD702-DL |
от -40 до +200 |
|
- SUP-RD703-DL |
от -40 до +150 |
|
Давление измеряемой среды1), МПа |
от -0,1 до 4 |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±10% |
|
- напряжение постоянного тока, В |
24 |
|
Цифровые интерфейсы связи1) |
RS-485 |
|
Поддерживаемые протоколы связи |
HART, Modbus RTU |
|
Габаритные размеры корпуса уровнемера (Д^Ш^В), мм, не более |
96x125x147 |
|
Масса без фланца и зонда, кг, не более |
4 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -20 до +80 |
|
- относительная влажность воздуха, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Степень защиты по ГОСТ 14254-151) |
IP65, IP67 |
|
1) - в зависимости от исполнения уровнемера |
Таблица 4 - Показатели надежности
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет |
12 |
