Сведения о средстве измерений: 90909-23 Трансформаторы тока

Номер по Госреестру СИ: 90909-23
90909-23 Трансформаторы тока
(LZZBJ9-10C5G3)

Назначение средства измерений:
Трансформаторы тока LZZBJ9-10C5G3 (далее по тексту - трансформаторы) предназначены для преобразования переменного тока первичной обмотки в переменный ток вторичной обмотки, для измерений с помощью стандартных измерительных приборов, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.

сертификация программного обеспечения
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 28.12.2023
Срок свидетельства - 27.12.2028
Номер записи - 192816
ID в реестре СИ - 1413315
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

LZZBJ9-10C5G3,

Производитель

Изготовитель - Dalian No.1 Instrument Transformer Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 18
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2818 от 2023.12.27 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Трансформаторы тока (LZZBJ9-10C5G3)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Dalian No.1 Instrument Transformer Co., Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
90873-23
25.12.2028
Трансформаторы тока, LZZBJ9-10К2
Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ )
ОТ
МП
8 лет
90875-23

Трансформаторы напряжения, JDZX9-10G
Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ )
ОТ
МП
8 лет
90876-23
25.12.2028
Трансформаторы напряжения, JDZX9-10G3D
Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ )
ОТ
МП
8 лет
90877-23
25.12.2028
Трансформаторы напряжения, JDZX9-10G7
Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ )
ОТ
МП
8 лет
90882-23

Трансформаторы тока, LZZBJ9-10C3
Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ )
ОТ
МП
8 лет
90909-23
27.12.2028
Трансформаторы тока, LZZBJ9-10C5G3
Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ )
ОТ
МП
8 лет
90943-23
28.12.2028
Трансформаторы тока, LMBF-0, 5/450×650
Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ )
ОТ
МП
4 года
90949-24
11.01.2029
Трансформаторы тока, LZZBJ9-10К2ТН
Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ )
ОТ
МП
8 лет
91733-24
27.03.2029
Трансформаторы напряжения, JDZX6-35R(CQ)3
Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ )
ОТ
МП
8 лет
91798-24
05.04.2029
Трансформаторы тока, CGIS
Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ )
ОТ
МП
8 лет
92169-24
24.05.2029
Трансформаторы тока, Dalian No.1 Instrument Transformer Co., Ltd., Китай С Dalian No.1 Instrument Transformer Co., Ltd., Китай С
Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ )
ОТ
МП
8 лет
92170-24
24.05.2029
Трансформаторы тока, LMZB4-20
Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ )
ОТ
МП
8 лет
92189-24
27.05.2029
Трансформаторы напряжения, JDZX9-15
Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ )
ОТ
МП
8 лет
94003-24
05.12.2029
Трансформаторы напряжения, JDZ7-2B
Dalian No.1 Instrument Transformer Co., Ltd. (КИТАЙ )
ОТ
МП
8 лет

Город Кемерово (до 27 марта 1932 года - город Щегловск) образован 9 мая 1918 года и является муниципальным образованием, наделенным статусом городского округа в соответствии с Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Город Кемерово входит в состав Кемеровской области - Кузбасса и является ее административным центром. В состав территории города включаются все земли независимо от форм собственности и целевого назначения в пределах его границ. Границы города установлены Законом Кемеровской области от 17.12.2004 N 104-ОЗ "О статусе и границах муниципальных образований". Изменение границ города осуществляется законом Кемеровской области - Кузбасса по инициативе населения города, органов местного самоуправления города, органов государственной власти Кемеровской области - Кузбасса, федеральных органов государственной власти в соответствии с федеральным законом.

Город Кемерово - столица индустриального Кузбасса, его промышленный, транспортный, культурный, научный и деловой центр. Город с уникальной историей и большими возможностями. Отсюда началось освоение кузбасской угледобычи, здесь работают крупнейшие химические предприятия, функционируют международный аэропорт, железнодорожный узел, мощная научно-производственная база. Богатый ресурсный потенциал, высокий уровень промышленного и инфраструктурного развития, устойчивое социально-экономическое положение определяют инвестиционную привлекательность города.

Среднегодовая численность постоянного населения города за 2021 год составила 550 362 человека. В 2021 году в городе родилось 4 665 детей (98,7 % к 2020 году). Число умерших составило 8 841 человек. Естественная убыль населения (превышение числа умерших над числом родившихся) составила 4 176 человек, увеличившись на 25,7 % по сравнению с 2020 годом. С начала 2021 года в город прибыло на постоянное проживание 11 070 человек, а выбыло 11 263 человека. В результате отрицательное миграционное сальдо составило 193 человека (в 2020 году миграционная убыль составила 378 человек). Таким образом, по состоянию на 01.01.2022 численность населения города Кемерово составила 548 177 человек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Кемерово по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока (LZZBJ9-10C5G3)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
(RA.RU.313740)
  • LZZBJ9-10C5G3
  • 18 18 0 0 18 18 0

    Стоимость поверки Трансформаторы тока (LZZBJ9-10C5G3)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 1 «Общие сведения» руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ Р МЭК 61869-2-2015 «Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока»;

    ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».

    Правообладатель

    Dalian No.1 Instrument Transformer Co., Ltd., Китай

    Адрес: No.29 Haiwan Road, Pulandian, Dalian, Liaoning Province, China

    Изготовитель


    Dalian No.1 Instrument Transformer Co., Ltd., Китай
    Адрес: No.29 Haiwan Road, Pulandian, Dalian, Liaoning Province, China

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781
    Адрес: 119361, Москва, ул. Озерная, д. 46
    Телефон: +7 (495) 437-55-77
    Факс: +7 (495) 437-56-66
    Web-сайт: www.vniims.ru
    E-mail: office@vniims.ru

    Правообладатель

    Dalian No.1 Instrument Transformer Co., Ltd., Китай
    Адрес: No.29 Haiwan Road, Pulandian, Dalian, Liaoning Province, China

    Принцип действия трансформаторов основан на явлении электромагнитной индукции.

    Трансформаторы состоят из магнитопровода с четырьмя вторичными обмотками, которые залиты эпоксидной смолой.

    Конструкция трансформаторов - опорные с литой изоляцией.

    Выводы первичной обмотки выведены в верхнюю часть литого корпуса в виде контактных площадок, каждая с четырьмя отверстиями для болтов. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов на узкой боковой стенке. Крышка, закрывающая зажимы, имеет возможность пломбирования для исключения несанкционированного доступа.

    Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью четырех болтов. Заземляющий зажим находится на опорной плите трансформаторов. На боковой стенке корпуса трансформаторы имеют табличку технических данных.

    Знак поверки на трансформаторы не наносится. Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на табличку технических данных на корпус трансформатора методом лазерной гравировки.

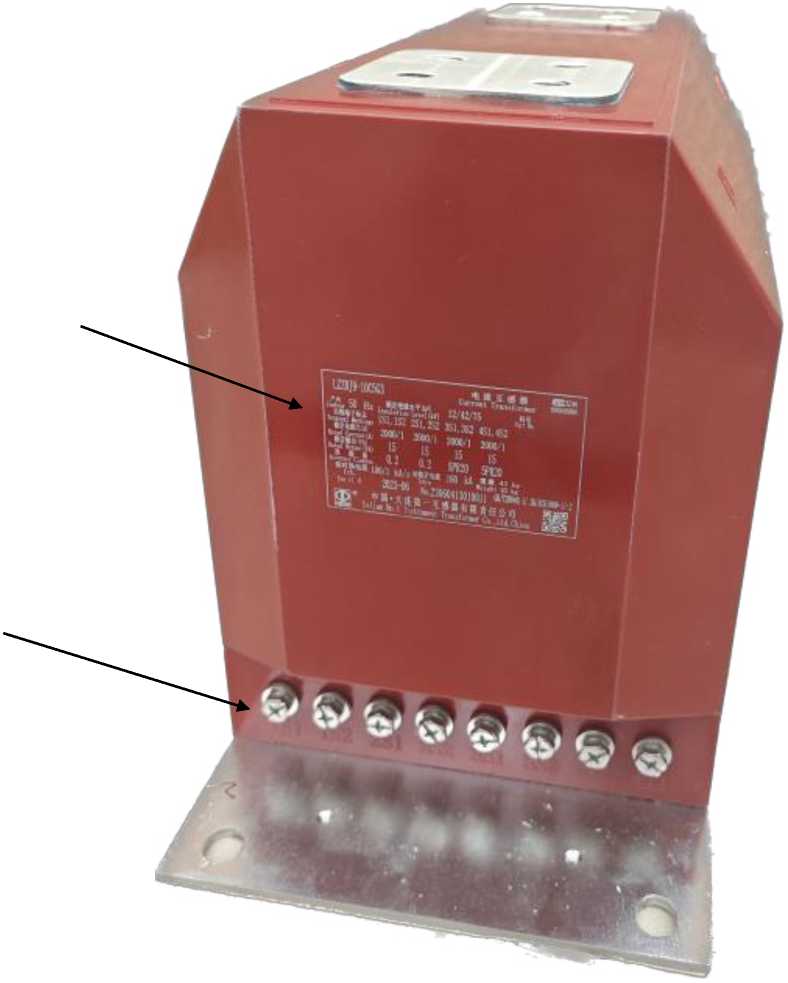

    Общий вид трансформаторов, место нанесения заводского номера и место пломбирования приведены на рисунке 1.

    Место

    заводского номера

    нанесения

    Место пломбирования

    Внешний вид. Трансформаторы тока (LZZBJ9-10C5G3), http://oei-analitika.ru

    Рисунок 1 - Общий вид трансформаторов, место нанесения заводского номера и место пломбирования



    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальное напряжение, кВ

    10

    Наибольшее рабочее напряжение, кВ

    12

    Номинальный первичный ток 11ном, А

    2000

    Номинальный вторичный ток Ином, А

    1

    Наибольший рабочий первичный ток, А

    2000

    Номинальная частота, Гц

    50

    Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosф2=0,8, ВА

    15

    Класс точности

    0,2/0,2/5PR/5PR

    Номинальная предельная кратность вторичных обмоток для защиты Кном

    20

    Таблица 2 - Технические характеристики

    Наименование характеристики

    Значение

    Масса, кг, не более

    43

    Габаритные размеры (длинахширинахвысота), мм, не более

    390x186x258

    Условия эксплуатации:

    • - температура окружающей среды, 0С

    • - относительная влажность при комнатной температуре, %

    от -60 до +40

    95

    Средняя наработка до отказа, ч, не менее

    175 000

    Средний срок службы, лет, не менее

    20
