Номер по Госреестру СИ: 91733-24
91733-24 Трансформаторы напряжения
(JDZX6-35R(CQ)3)
Назначение средства измерений:
Трансформаторы напряжения JDZX6-35R(CQ)3 (далее по тексту - трансформаторы) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Общие сведения» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
ГОСТ Р МЭК 61689-3-2012 «Трансформаторы измерительные. Часть 3. Дополнительные требования к индуктивным трансформаторам напряжения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
Правообладатель
Dalian No.1 Instrument Transformer Co., Ltd., Китай
Адрес: No.29 Haiwan Road, Pulandian, Dalian, Liaoning Province, China
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Dalian No.1 Instrument Transformer Co., Ltd., Китай
Адрес: No.29 Haiwan Road, Pulandian, Dalian, Liaoning Province, China
Принцип действия трансформаторов основан на преобразовании переменного тока высокого напряжения в переменный ток низкого напряжения посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности.
Трансформаторы являются электромагнитными однофазными заземляемыми трансформаторами с литой изоляцией из эпоксидного компаунда. Компаундное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы первичной обмотки расположены на верхней части трансформатора напряжения. Выводы вторичных обмоток расположены в нижней части трансформатора в изолированном кожухе. Для крепления трансформаторов на основании имеются отверстия под болты.
Трансформаторы предназначены для внутренней установки.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на табличку, расположенную над выводами вторичных обмоток на корпусе трансформатора, методом лазерной гравировки в месте, указанном на рисунке 1.
Пломбирование трансформаторов не предусмотрено. Нанесение знака поверки на трансформаторы не предусмотрено.

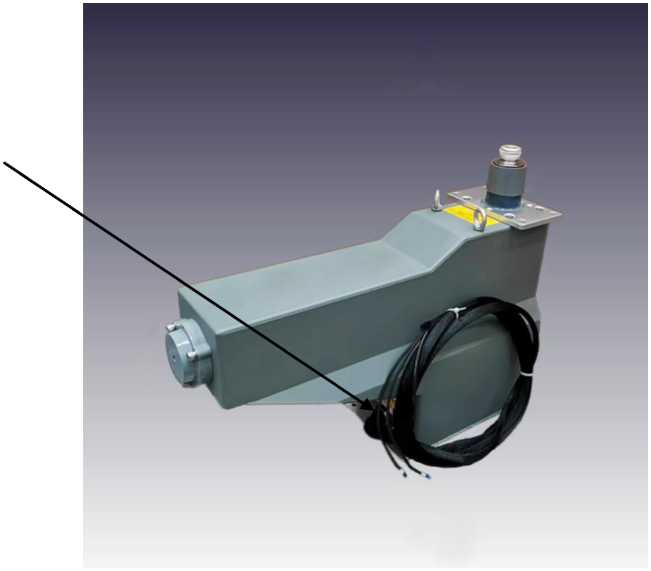

Общий вид трансформаторов и место нанесения заводского номера представлены на рисунке 1.
Место нанесения заводского номера
Рисунок 1 - Общий вид трансформаторов и место нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки, кВ |
35/\3 |
|
Номинальное напряжение основной вторичной обмотки, В |
100/\3 |
|
Номинальное напряжение дополнительной вторичной обмотки, В |
100/3 |
|
Класс точности основной вторичной обмотки по ГОСТ 1983-2015 |
0,2 |
|
Класс точности дополнительной вторичной обмотки по ГОСТ 1983-2015 |
3P |
|
Номинальная мощность основной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
30 |
|
Номинальная мощность дополнительной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
50 |
|
Номинальная частота напряжения сети, Гц |
50 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
79 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
680х195х524 |
|
Условия эксплуатации:
|
от -5 до +40 95 |
|
Средняя наработка до отказа, ч, не менее |
175 000 |
|
Средний срок службы, лет, не менее |
20 |
