Номер по Госреестру СИ: 91427-24
91427-24 Расходомеры-счётчики электромагнитные
(FM10)
Назначение средства измерений:
Расходомеры-счетчики электромагнитные FM10 предназначены для измерений объемного расхода и объема электропроводящих жидкостей.

Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 1

Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 2

Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 3

Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 4

Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 5

Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 6

Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 7

Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 8

Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 9

Внешний вид.
Расходомеры-счётчики электромагнитные
Рисунок № 10
Программное обеспечение
Расходомеры имеют встроенное программное обеспечение (ПО). Встроенное ПО выполняет функции расчета скорости потока, объёмного расхода, объема формирование выходных сигналов токового и частотно-импульсного выхода, формирование интерфейсных сигналов, а также отображение информации на дисплее преобразователя сигналов.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное название ПО |
MAG9 K4CH |
W803E53 |
|
Номер версии (идентификационный номер) ПО |
8.Х |
1.Х |
|
Примечание - Где «х» может принимать значение от 0 до 9 и не относится к | ||
|
метрологически значимой части ПО | ||
Уровень защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014:
-
- «высокий», при пломбировке преобразователя сигналов;
-
- «средний» без пломбировки преобразователя сигналов.
Знак утверждения типа
Знак утверждения типананосится на расходомер типографическим методом на маркировочные таблички и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе 1.2 документа У.205000 РЭ «Расходомеры-счетчики электромагнитные FM10. Руководство по монтажу, эксплуатации и техническому обслуживанию», приведены в разделе 1.2 документа У.205001 РЭ «Расходомеры-счетчики электромагнитные FM10 с питанием от аккумуляторной батареи. Руководство по монтажу, эксплуатации и техническому обслуживанию».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Техническая документация завода-изготовителя «FEEJOY TECHNOLOGY (SHANGHAI) CO., LTD», Китай.
Правообладатель«FEEJOY TECHNOLOGY (SHANGHAI) CO., LTD», Китай
Адрес: №62, Lane 818, Xianing Rd., Jinshan Industrial Park, Shanghai
Телефон/факс: +86 2157274400
Web-сайт: www.feejoygroup.com
Изготовитель
«FEEJOY TECHNOLOGY (SHANGHAI) CO., LTD», Китай
Адрес: №62, Lane 818, Xianing Rd., Jinshan Industrial Park, Shanghai
Тел./факс: +86 2157274400
Web-сайт: www.feejoygroup.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77, 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
«FEEJOY TECHNOLOGY (SHANGHAI) CO., LTD», Китай
Адрес: №62, Lane 818, Xianing Rd., Jinshan Industrial Park, Shanghai
Телефон/факс: +86 2157274400
Web-сайт: www.feejoygroup.com
Принцип работы расходомеров-счетчиков электромагнитных FM10
(далее - расходомеры) основан на законе электромагнитной индукции. При движении проводящей электрический ток жидкости в магнитном поле, создаваемом первичным преобразователем, в ней наводится ЭДС индукции с амплитудой, прямо пропорциональной скорости движения жидкости. Значение ЭДС снимается с электродов первичного преобразователя и передается в преобразователь сигналов, где происходит его преобразование в значение объемного расхода (объема) и формирование различных выходных сигналов. Расходомеры имеют возможность работы в прямом и обратном направлениях потока.
Расходомеры состоят из первичного преобразователя расхода и преобразователя сигналов, которые могут быть жестко механически связаны (компактное исполнение) или разнесены на некоторое расстояние и соединены сигнальным кабелем (раздельное исполнение).
Первичные преобразователи расхода представляют собой трубу из нержавеющей стали, на внутреннюю поверхность которой нанесено покрытие, выполненное из диэлектрического материала (футеровка) или выдвижную штангу, нижняя часть которой выполнена из футеровки. В футеровку встроены электроды. Для формирования магнитного поля, поверх измерительной трубы размещена обмотка возбуждения.
Расходомеры выпускаются в следующих модификациях: FM10-A - стандартное исполнение с присоединением типа «сэндвич», FM10-B - стандартное исполнение с фланцевым вариантом присоединения, FM10-C - погружное исполнение с резьбовым вариантом присоединением, FM10-D - погружное исполнение с фланцевым вариантом присоединением, FM10-K - стандартное исполнение с гигиеническим присоединением, FM10-T - стандартное исполнение с резьбовым присоединением. Каждое исполнение расходомеров может быть взрывозащищенным.
Преобразователь сигналов представляет собой электронный блок, предназначенный для обработки измерительной информации, а также для питания обмотки возбуждения расходомера и обработки сигналов электродов первичных преобразователей расхода. Преобразователи сигналов имеют различную номенклатуру выходных сигналов: аналоговые, частотно-импульсные, цифровые.
В зависимости от условий применения и требуемых характеристик расходомера, внутренняя поверхность первичных преобразователей расхода выполняется из различных типов футеровки: Неопрен (Neoprene), твердая резина, мягкая резина, полиуретан, керамика, полипропилен, PFA, FEP, PTFE, EPDM, FPM/FKM и другие.

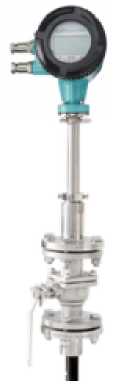

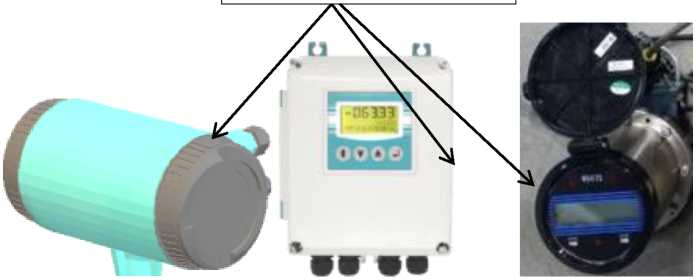

Общий вид расходомеров представлен на рисунке 1.
Заводской номер, наносятся типографическим методом или методом гравировки в буквенно-цифровом формате на маркировочные таблички, расположенные на корпусе преобразователя сигналов и/или первичного преобразователя расхода.
Внешний вид маркировочной таблички представлен на рисунке 2.
Нанесение знака поверки на расходомеры не предусмотрено.
б) FM10-B
а) FM10-A
е) FM10-K

д) FM10-D
в) FM10-B раздельного исполнения, питание от аккумуляторной батареи
г) FM10-C

ООО©



|
ж) FM10-T |
з) преобразователь сигналов раздельного исполнения |
|

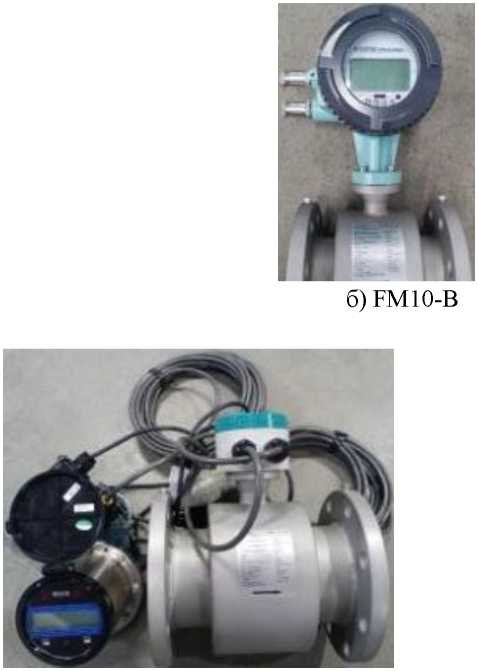

Рисунок 1 - Внешний вид расходомеров |
Заводской номер
FEEJOY
------------У
Иэлиоелено • КНР
PlCiO||8Mip-cntwh жлеггрома! Модель $>е номер Дмэльюи *Ш*Р«МИЯ Грмсоеаичемм;( Течмт т» ' С Степень лшктъ г*т»»|*е 9ы( еигмл 1 Вы сег*ал2:
|
Ма’ериал в уте реет* | |
|
Материал тгеггрод! |
'X sTiffbs
|
feej<\y |
Изготовлено в КНР | |
|
Расходемер-снггчик электромагнитный FM10 | ||
|
Модель V | ||
|
Зав номер * | ||
|
Дата изг.:| |
Степень защиты: | |
|
Диапазон измерения. |
□ К-фахтор: |
1 |
|
Точность: |
Вых сигнал 1:i | |
|
Питание: |
Вых, сигнал 2:|___ | |
|
[г—I - |
| |’С <Tamb< | |
|
г |
© | |
|
ГХ | ||
|
lLAl 1 |
ЕН[ | |
Место нанесения знака утверждения типа
Рисунок 2 -Внешний вид маркировочной таблички
Места пломбирования
Рисунок 3 - Схема пломбировки от несанкционированного доступа
Таблица 6 - Комплектность расходомеров
|
Наименование |
Обозначение |
Количество |
|
Расходомер-счетчик электромагнитный |
FM10 |
1 шт.1) |
|
Руководство по монтажу, эксплуатации и техническому |
У.205000 РЭ |
2) |
|
обслуживанию1) |
У.205001 РЭ |
1 шт.2) |
|
Паспорт |
У.205000 ПС |
1 шт.2) |
|
Примечание: | ||
|
1) В соответствии с заказом; | ||
|
2)Допускается комплектовать на бумажном и/или электронном носителе. | ||
Метрологические характеристики расходомеров приведены в таблицах 2-4, основные технические характеристики в таблице 5.
Таблица 2 - Диапазоны измерений объемного расхода модификаций FM10-A; F’M'110-В; FM10-R; FM10-T.
|
Номинальный диаметр, DN |
Минимальное значение расхода, Qmin, м3/ч |
Значение расхода, соответствующего скорости потока 0,3 м/с, Qt1, м3/ч |
Значение расхода, соответствующего скорости потока 1,0 м/с, Qt2, м3/ч |
Максимальн ое значение расхода, Qmax, м3/ч |
|
3 |
0,003 |
0,008 |
0,025 |
0,305 |
|
6 |
0,010 |
0,031 |
0,102 |
1,221 |
|
10 |
0,028 |
0,085 |
0,283 |
3,391 |
|
15 |
0,064 |
0,191 |
0,636 |
7,630 |
|
20 |
0,113 |
0,339 |
1,130 |
13,56 |
|
25 |
0,177 |
0,530 |
1,766 |
21,20 |
|
32 |
0,289 |
0,868 |
2,894 |
34,73 |
|
40 |
0,452 |
1,356 |
4,522 |
54,26 |
|
50 |
0,707 |
2,120 |
7,065 |
84,78 |
|
65 |
1,194 |
3,582 |
11,94 |
143,3 |
|
70 |
1,385 |
4,154 |
13,85 |
166,2 |
|
80 |
1,809 |
5,426 |
18,09 |
217,0 |
|
100 |
2,826 |
8,478 |
28,26 |
339,1 |
|
125 |
4,416 |
13,25 |
44,16 |
529,9 |
|
150 |
6,359 |
19,08 |
63,59 |
763,0 |
|
200 |
11,30 |
33,91 |
113,0 |
1356,5 |
|
250 |
17,66 |
52,99 |
176,6 |
2119,5 |
|
300 |
25,43 |
76,30 |
254,0 |
3052,1 |
|
350 |
34,62 |
104,0 |
346,0 |
4154,2 |
|
400 |
45,22 |
136,0 |
452,0 |
5425,9 |
|
450 |
57,23 |
172,0 |
572,0 |
6867,2 |
|
500 |
70,65 |
212,0 |
707,0 |
8478,0 |
|
600 |
102,0 |
305,0 |
1017,0 |
12208,3 |
|
700 |
138,0 |
415,0 |
1385,0 |
16616,9 |
|
800 |
181,0 |
543,0 |
1809,0 |
21703,7 |
|
900 |
229,0 |
687,0 |
2289,0 |
27468,7 |
|
1000 |
283,0 |
848,0 |
2826,0 |
33912,0 |
|
1200 |
407,0 |
1221,0 |
4069,0 |
48833,3 |
|
1400 |
554,0 |
1662,0 |
5539,0 |
66467,5 |
|
1600 |
723,0 |
2170,0 |
7235,0 |
86814,7 |
Таблица 3 - Диапазоны измерений объемного расхода модификаций FM10-C; FM10-D.
|
Номинальный диаметр, DN |
Минимальное значение расхода, Qmin, м3/ч |
Значение расхода, соответствующего скорости потока 0,5 м/с, Qt1, м3/ч |
Значение расхода, соответствующего скорости потока 3,0 м/с, Qt2, м3/ч |
Максимальное значение расхода, Qmax, м3/ч |
|
100 |
2,826 |
14,1 |
84,8 |
339,1 |
|
125 |
4,416 |
22,1 |
132,5 |
529,9 |
|
150 |
6,359 |
31,8 |
190,8 |
763,0 |
|
200 |
11,30 |
56,5 |
339,1 |
1356,5 |
|
250 |
17,66 |
88,3 |
529,9 |
2119,5 |
|
300 |
25,43 |
127,2 |
763,0 |
3052,1 |
|
350 |
34,62 |
173,1 |
1038,6 |
4154,2 |
|
400 |
45,22 |
226,1 |
1356,5 |
5425,9 |
|
450 |
57,23 |
286,1 |
1716,8 |
6867,2 |
|
500 |
70,65 |
353,3 |
2119,5 |
8478,0 |
|
600 |
102,0 |
508,7 |
3052,1 |
12208,3 |
|
700 |
138,0 |
692,4 |
4154,2 |
16616,9 |
|
800 |
181,0 |
904,3 |
5425,9 |
21703,7 |
|
900 |
229,0 |
1144,5 |
6867,2 |
27468,7 |
|
1000 |
283,0 |
1413,0 |
8478,0 |
33912,0 |
|
1200 |
407,0 |
2034,7 |
12208,3 |
48833,3 |
|
1400 |
554,0 |
2769,5 |
16616,9 |
66467,5 |
|
1600 |
723,0 |
3617,3 |
21703,7 |
86814,7 |
|
1800 |
916,0 |
4578,1 |
27468,7 |
109874,9 |
|
2000 |
1130,0 |
5652,0 |
33912,0 |
135648,0 |
|
2200 |
1368,0 |
6838,9 |
41033,5 |
164134,1 |
|
2400 |
1628,0 |
8138,9 |
48833,3 |
195333,1 |
|
2600 |
1910,0 |
9551,9 |
57311,3 |
229245,1 |
|
2800 |
2216,0 |
11077,9 |
66467,5 |
265870,1 |
|
3000 |
2543,0 |
12717,0 |
76302,0 |
305208,0 |
Таблица 4 - Пределы допускаемой относительной погрешности измерений объемного расхода и объема.
|
Наименование характеристики |
Значение |
|
Для модификаций FM10-A, FM10-B, FMI0-K, FMIO-Т пределы допускаемой относительной погрешности измерений объёмного расхода и объёма, в диапазонах расходов, %: | |
|
- КТ0,5: Qmin — Q < Qt1 Qti — Q < Qt2 Qt2 — Q — Qmax |
0,3/v1) 1,0 0,5 |
|
- КТ1,0: Qmin — Q < Qt1 Qti — Q — Qmax |
0,3/v1) 1,0 |
|
- КТ2,0: Qmin — Q < Qt1 Qti — Q — Qmax |
0,6/v1) 2,0 |
|
Для модификаций FM10-C, FM10-D пределы допускаемой относительной погрешности измерений объемного расхода и объема в диапазонах расходов, %: Qmin — Q < Qt1 Qt1 — Q < Qt2 Qt2 — Q — Qmax |
1,0/v1) 2,0 3,0 |
|
Примечание 1) v - скорость потока, м/с, рассчитывается в соответствии (номинальным размером) расходомера в мм |
с условным диаметром |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||
|
Модификация расходомера |
FM10-A |
FM10-B |
FM10-C |
FM10-D |
FM10-T |
FM10-K |
|
Номинальный диаметр, DN |
от 25 до 200 |
от 3 до 1600 |
от 100 до 3000 |
от 100 до 3000 |
от 10 до 200 |
от 10 до 200 |
|
Максимальное рабочее давление измеряемой среды, МПа1) |
42,0 | |||||
|
Выходные сигналы: токовый, мА частотный, Гц импульсный, имп |
от 4 до 20 от 0 до 5000 (опционально до 7500) не ограничено | |||||
|
Температура измеряемой среды, °С2) |
от -40 до +150 (опционально от -60) |
от -40 до +180 (опционально от -60) |
от -40 до +60 (опционально от -60) |
от -40 до +60 (опционально от -60) |
от -40 до +150 (опционально от -60) |
от -40 до +150 (опционально от -60) |
|
Условия эксплуатации:
|
от -40 до +80 (опционально от -60) от -20 до +60 |
от -40 до +80 (опционально от -60) от -20 до +60 |
от -40 до +60 (опционально от -60) от -20 до +60 |
от -40 до +60 (опционально от -60) от -20 до +60 |
от -40 до +80 (опционально от -60) от -20 до +60 |
от -40 до +80 (опционально от -60) от -20 до +60 |
|
95 (при температуре 35 °С) от 84,0 до 106,7 | |||||
|
Маркировка взрывозащиты |
0/1 Ex ia/db eb IIB Т6... T4 Ga/Gb X Ex tb ШВ T80°C...T120°C Db Х 0/1 Ex ia/db eb IIB T6 Ga/Gb X Ex tb IIIB T80°C Db Х | |||||
|
Степени защиты, обеспечиваемые оболочками |
IP65, IP66\IP67, IP68 | |||||
|
Параметры электрического питания, В: Напряжение переменного тока; Напряжение постоянного тока; Напряжение от литиевой батареи |
от 85 до 250 от 20 до 36 3,6 | |||||
Продолжение Таблицы 5
|
Потребляемая мощность, Вт, не более |
20 |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, не менее, лет |
14 |
|
Примечания:
| |
