Номер по Госреестру СИ: 92484-24
92484-24 Уровнемеры магнитострикционные
(FJM-L)
Назначение средства измерений:
Уровнемеры магнитострикционные FJM-L (далее - уровнемеры) предназначены для измерений уровня, границы раздела жидких веществ в открытых и закрытых емкостях, измерений температуры, а также для хранения и передачи единицы измерений уровня.

Внешний вид.
Уровнемеры магнитострикционные

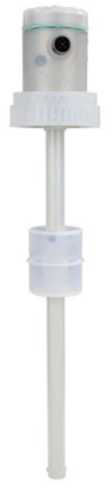

Рисунок № 1

Внешний вид.
Уровнемеры магнитострикционные

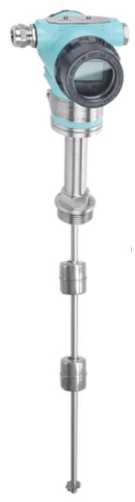

Рисунок № 2

Внешний вид.
Уровнемеры магнитострикционные

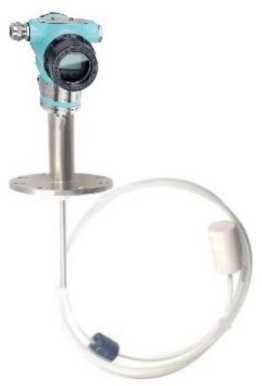

Рисунок № 3

Внешний вид.
Уровнемеры магнитострикционные
Рисунок № 4

Внешний вид.
Уровнемеры магнитострикционные
Рисунок № 5

Внешний вид.
Уровнемеры магнитострикционные
Рисунок № 6
Программное обеспечение
Программное обеспечение (далее - ПО) реализует алгоритмы вычисления и контроля параметров уровнемера, необходимые для измерения уровня жидкостей, уровня границы раздела жидких веществ в открытых и закрытых емкостях, измерений температуры, а также для хранения и передачи единицы измерения уровня.
Конфигурационные параметры и ПО защищены от преднамеренных и непреднамеренных изменений системой паролей с разграничением уровней доступа. Все изменения конфигурационных параметров сохраняются в защищённой области памяти.
Идентификационные данные программного обеспечения приведены в таблице 1.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FEEJOY FJM-L |
|
Номер версии (идентификационный номер) ПО, не ниже |
2х |
|
Цифровой идентификатор ПО |
не отображается |
|
Примечание - где «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | |
Знак утверждения типа
Знак утверждения типамаркировочную табличку, закреплённую на боковой поверхности
наносится на
преобразователя сигналов, при помощи наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 1.4 руководства по эксплуатации У.204000 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Техническая документация «FEEJOY TECHNOLOGY (SHANGHAI) CO., LTD», Китай.
Правообладатель«FEEJOY TECHNOLOGY (SHANGHAI) CO., LTD», Китай
Адрес: No. 62, Lane 818, XiaNing Rd., Jinshan Industrial Park, Shanghai, China Телефон: +86 2157274400
Web-сайт: www.feejoygroup.com
E-mail: export01@feejoy.com
Изготовитель
«FEEJOY TECHNOLOGY (SHANGHAI) CO., LTD», КитайАдрес: No. 62, Lane 818, XiaNing Rd., Jinshan Industrial Park, Shanghai, China Телефон: +86 2157274400
Web-сайт: www.feejoygroup.com
E-mail: export01@feejoy.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
«FEEJOY TECHNOLOGY (SHANGHAI) CO., LTD», КитайАдрес: No. 62, Lane 818, XiaNing Rd., Jinshan Industrial Park, Shanghai, China Телефон: +86 2157274400
Web-сайт: www.feejoygroup.com
E-mail: export01@feejoy.com
Принцип действия уровнемеров основан на явлении магнитострикции. При измерении блоком электроники генерируется импульс тока, этот импульс передается вниз вдоль магнитострикционной линии и, таким образом, генерируется магнитное поле в форме кольца. На внешней стороне стержня зонда расположен поплавок, который перемещается вверх и вниз вдоль стержня зонда при изменении уровня жидкости. Поплавок также генерирует магнитное поле благодаря набору постоянных магнитов внутри поплавка. Когда текущее магнитное поле встречается с магнитным полем поплавка, генерируется «крутящий» импульс или «обратный» импульс. Разница во времени между импульсом «возврата» и текущим импульсом преобразуется в сигнал, который соответствует фактическому положению поплавка, а соответственно и уровню жидкости.
Измерение температуры происходит за счет встроенного датчика температуры (при наличии).
Уровнемеры состоят из преобразователя сигналов (блока электроники), технологического присоединения (фланцевое, гигиеническое или резьбовое), стержень зонда с закреплённым на нём поплавком. Стержень зонда уровнемера включает: гибкий измерительный стержень, модуль усилителя, модуль основной платы, модуль фильтрации волн, один или два поплавка, группу стяжных гаек, ограничительное кольцо поплавка с жёстким стержнем. Поплавки могут изготавливаться из сталей SS304 или SS316, из полимеров PP, PVDF, PFA и других материалов, могут иметь круглую или цилиндрическую форму. Для измерения температуры, уровнемеры могут оснащаться датчиками температуры. Уровнемеры могут быть во взрывозащищенном исполнении.
Блок электроники преобразует значение уровня в унифицированный выходной сигнал силы постоянного тока, который может преобразовываться в сигнал напряжение и (или) цифровой сигнал HART-протокола, и (или) в цифровой сигнал измеряемой величины, поступающий на индикатор.
Общий вид уровнемеров представлен на рисунке 1.
Нанесение знака поверки на уровнемеры не предусмотрено.
Заводские номера уровнемеров имеют буквенно-цифровой формат и наносятся на маркировочную табличку типографическим методом. Маркировочная табличка с указанием мест нанесения знака утверждения типа и заводского номера приведена на рисунке 2. Маркировочная табличка прикрепляется на боковой поверхности преобразователя сигналов.

а) без дисплея, поплавок из полимера PFA с резьбовым соединением

б) с дисплеем, поплавок из стали SS316 с резьбовым соединением

г) с дисплеем, поплавок из полимера PFA с фланцевым соединением

в) без дисплея, поплавок из стали SS316 с фланцевым присоединением
Рисунок 1 - Внешний вид уровнемеров магнитострикционных FJM-L
FEEJOY
FEEJOYTECHNOLOGY (SHANGA1) СО., LTD
Зав номер:___________
Диапазон измерений:_
Рр:__________ Тр:.
Напряжение питания:__
Присоединение:
Степень защиты:
Дата изг.:_______
____°C < Тр <____°C

Рисунок 2 - Пример маркировочной таблички
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Уровнемер магнитострикционный |
FJM-L |
1 шт. |
|
Руководство по эксплуатации1’2 |
У.204000 РЭ |
1 экз. |
|
Дополнительное руководство по эксплуатации1,2 |
У.204001 РЭ |
1 экз. |
|
Паспорт |
У.201000 ПС |
1 экз. |
| ||
Таблица 2 - Метрологические характеристики
|
Наименование параметров и характеристик (свойств) |
Значения характеристик |
|
Диапазон измерений, мм |
от 0 до 6000 |
|
Пределы допускаемой абсолютной погрешности измерений уровня1), мм |
±12) ; ±2; ±3; ±5; ±10 |
|
Пределы допускаемой дополнительной приведённой (к диапазону измерений уровня) погрешности измерений уровня по токовому выходу или по сигналу напряжения, вызванная изменением температуры окружающей среды от +20 °С, % на каждые 10 °С |
±0,01 |
|
Диапазон измерений температуры, °С |
от - 40 (-60)2) до + 200 |
|
Пределы допускаемой абсолютной погрешности измерений температуры2), °С |
±0,32); ±0,5; ±0,7 |
| |
Таблица 3 - Основные технические
|
Наименование параметров и характеристик (свойств) |
Значения характеристик |
|
Рабочая температура, °С |
от - 40 (-60)1) до + 85 (стандартное исполнение); от - 40 (-60)1) до + 200 (высокотемпературное исполнение) |
|
Температура окружающей среды, °С |
от - 40 (-60)1) до + 80 |
|
Максимальное избыточное давление, МПа |
6,4 |
|
Технологическое присоединение |
резьбовое; фланцевое |
|
Выходной сигнал |
от 4 до 20 мА + HART; от 0 до 5 В; от 0 до 10 В Modbus RTU (RS-485) |
|
Подключение |
двухпроводное/четырёхпроводное |
|
Напряжение питания постоянного тока, В |
от 10 до 30 |
|
Материал поплавка |
SS304, SS316, PP, PVDF, PFA |
|
Степени защиты, обеспечиваемые оболочками (код IP) по ГОСТ 14254-2015 (IEC 60529:2013) |
IP65; IP66/IP67 |
|
Маркировка взрывозащиты |
0Ex ia IIB Т6_Т4 Ga X 1Ex db IIC Т6_Т3 Gb X Ex tb IIIC T80°С T200°С Db Х |
|
Габаритные размеры преобразователя сигналов, мм, не более:
|
120 125 136 |
|
Масса преобразователя сигналов, кг, не более |
4 |
|
Средний срок службы, лет, не менее |
14 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Примечание: 1) Опционально | |
