Номер по Госреестру СИ: 91418-24
91418-24 Уровнемеры радарные
(TRG808)
Назначение средства измерений:
Уровнемеры радарные TRG808 (далее - уровнемеры) предназначены для измерений уровня жидкости и сыпучих материалов.

Внешний вид.
Уровнемеры радарные
Рисунок № 1

Внешний вид.
Уровнемеры радарные
Рисунок № 2

Внешний вид.
Уровнемеры радарные
Рисунок № 3

Внешний вид.
Уровнемеры радарные
Рисунок № 4

Внешний вид.
Уровнемеры радарные
Рисунок № 5

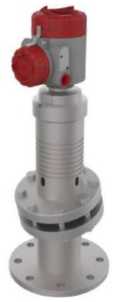

Внешний вид.
Уровнемеры радарные
Рисунок № 6
Программное обеспечение
Уровнемеры имеют встроенное программное обеспечение (далее - ПО). ПО используется для преобразования измеренных величин в числовое значение, формирования выходных сигналов и самодиагностики.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
LM2 V1.3.5 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 1 «Описание и работа» руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
B/АММ 019-2022 Уровнемеры радарные TRG808. Стандарт предприятия Dandong Top Electronics Instrument (Group) Co, Ltd.
ПравообладательDandong Top Electronics Instrument (Group) Co., Ltd, Китай
Адрес: No.10, Huanghai Street, Dandong City, Liaoning Province, China, 118000
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Принцип действия уровнемеров основан на применении метода частотно-модулированной непрерывной волны (FMCW). Уровнемеры непрерывно излучают частотно-модулированный сигнал в направлении к поверхности продукта. Отраженный от поверхности продукта сигнал принимается антенной уровнемера. В электронном блоке (далее - ЭБ) уровнемера определяется разница между частотами излучаемого и отраженного сигналов и расстояние до поверхности продукта.
Уровнемеры состоят из:
-
- приемо-передающего устройства с антенной, предназначенного для формирования, излучения и приема радиочастотных импульсов, а также формирования выходного сигнала;
-
- ЭБ, выполняющего обработку отраженного сигнала, преобразование полученных в результате измерений величин в значение расстояния до поверхности продукта, размещенного внутри корпуса из алюминиевого сплава.
Уровнемеры изготавливаются в следующих моделях, который отличаются типом антенн:
-
- TRG8081 - малогабаритная линзовая антенна;
-
- TRG8082 - стандартная линзовая антенна;
-
- TRG8083 - антикоррозионная антенна;
-
- TRG8084 - универсальная продувочная антенна;
-
- TRG8085 - антенна для высокого давления и высокой температуры.
Заводской номер, состоящий арабских цифр, наносится методом лазерной печати на маркировочную табличку, расположенную на корпусе ЭБ уровнемеров.
Уровнемеры изготавливаются в общепромышленном или взрывозащищенном исполнениях.
Нанесение знака поверки на уровнемеры не предусмотрено.
Пломбирование уровнемеров не предусмотрено.
TRG808
и
|
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
обозначения уровнемеров:
Опции: A - с дисплеем, без блютуза; B - с дисплеем, с блютузом__________________________________________
Кабельный ввод: M - M20x1,5; N - NPT1/2"; O - G3/4"; P -NPT3/4"
Выходной сигнал/Напряжение питания/Схема подключения: А -от 4 до 20 мА, HART/от 15 до 30/двухпроводная схема; В -Modbus RTU (RS485)^t 15 до 30/четырехпроводная схема; X - по
заказу____________________________________________________________
Избыточное давление измеряемой среды, МПа: D - от -0,1 до 0,3; E -от -0,1 до 2,5; F - от -0,1 до 5; G - от -0,1 до 10________________________
Температура измеряемой среды, °С: 1 - от -40 до 85; 2 - от -40 до 150; 3 -от -40 до 200; 4 - от -40 до 600; 5 - от -40 до 1000________________________
Взрывозащита: P - невзрывозащищенный; I - 0Ex ia IIC T1...T5/T6 Ga Х, Ex ia IIIC T85°C Da Х; F - 1Ex d ia [ia Ga]IIC T1.T5/T6 Gb X, Ex tb IIIC T100°C/T85°C DbX
Максимальные диапазоны измерений, м: А - от 0,3 до 10; В - от 0,3 до 30______
Модель: 1 - малогабаритная линзовая антенна; 2 - стандартная линзовая антенна; 3 - антикоррозионная антенна; 4 - универсальная продувочная антенна; 5 - антенна для высокого давления и высокой температуры


TRG8083
Рисунок 1 - Общий вид уровнемеров
TRG8084
TRG8085
TRG8081 TRG8082

Место нанесения заводского номера
Ыоц Top Electrodes liestrumeit(Creep)Со., Ltd
наименование товара: уровнемер радарный TRG808 модель: диапазон измерений:
рабочее напряжение: 15-^30 VDC электрический ток: 4~20mA 22mA MAX мощность: 0.66W МАХ класс защиты: IP67 температура окружающей среды: -40+70“С рабочая температура: масса: размер:
заводской номер: дата изготовления:
Рисунок 2 - Схема маркировочной таблички
Таблица 4 - Комплектность
|
Наименование |
Количество, шт./экз. |
|
Уровнемер радарный TRG808 |
1 |
|
Руководство по эксплуатации |
1 |
|
Паспорт |
1 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений расстояния до поверхности продукта (уровня)1^ мм |
от 300 до 10000, от 300 до 30000 |
|
Пределы допускаемой абсолютной погрешности измерений расстояния до поверхности продукта (уровня) по показаниям дисплея или по цифровому выходному сигналу, мм |
±1 |
|
Пределы допускаемой приведенной погрешности воспроизведения выходного токового сигнала от 4 до 20 мА, % диапазона воспроизведения |
±0,05 |
|
1) Указаны максимальные диапазоны измерений. Фактические значения указываются в паспорте. Примечание - Абсолютную погрешность измерений расстояния до поверхности продукта (уровня) по токовому выходному сигналу А^ мм, вычисляют по формуле: AL4-20 = AL + • (Lmax-Lmin)> (1) где Al - абсолютная погрешность измерений расстояния до поверхности продукта (уровня) по показаниям дисплея или по цифровому выходному сигналу, мм; Y - приведенная погрешность воспроизведения выходного токового сигнала от 4 до 20 мА, % диапазона воспроизведения; Lmax, - максимальное и минимальное значения диапазона измерений расстояния до поверхности Lmin продукта (уровня) соответственно, мм. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 15 до 30 |
|
Выходные сигналы |
от 4 до 20 мА, HART, Modbus RTU (RS485) |
|
Температура измеряемой среды, °С1) |
от -40 до +85, от -40 до +200, от -40 до +150, от -40 до +600, от -40 до +1000 |
|
Избыточное давление измеряемой среды, МПа:
|
от -0,1 до 2,5 от -0,1 до 2,5 от -0,1 до 0,3 от -0,1 до 10 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -40 до +70 95 от 84,0 до 106,7 |
|
Габаритные размеры корпуса ЭБ, мм, не более:
|
150 98 150 |
|
Масса корпуса ЭБ, кг, не более |
2,5 |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
60000 |
|
Маркировка взрывозащиты |
0Ex iaIIC T1...T5/T6 Ga Х, Ex ia IIIC T85°C Da Х, 1Ex d ia [ia Ga]IIC T1.T5/T6 Gb X, Ex tb IIIC T100°C/T85°C DbX |
|
Степень защиты, обеспечиваемая оболочкой (код IP) |
IP67 |
| |
