Наименование

Количество, шт./экз.

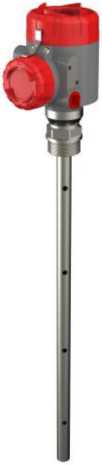

Уровнемер волноводный радарный TRG802

1

Руководство по эксплуатации

1

Паспорт

1

Наименование характеристики

Значение

Диапазоны измерений расстояния до поверхности продукта (уровня)¹^ мм:

• - TRG8021, TRG8022, TRG8024

• - TRG8023, TRG8025

от 500 до 6000 от 500 до 30000

Пределы допускаемой абсолютной погрешности измерений расстояния до поверхности продукта (уровня) по показаниям дисплея или по цифровому выходному сигналу, мм

±5

Пределы допускаемой приведенной погрешности воспроизведения выходного токового сигнала от 4 до 20 мА, % диапазона воспроизведения

±0,05

Наименование характеристики

Значение

¹⁾ Указаны максимальные диапазоны измерений. Фактические значения указываются в паспорте.

Примечание - Абсолютную погрешность измерений расстояния до поверхности продукта (уровня) по токовому выходному сигналу А^ мм, вычисляют по формуле:

^AL_4-20 = ^AL ⁺      • ^(Lmax^-Lmin)>                                               ⁽¹⁾

где     A_l    - абсолютная погрешность измерений расстояния до поверхности продукта (уровня) по

показаниям дисплея или по цифровому выходному сигналу, мм;

Y     - приведенная погрешность воспроизведения выходного токового сигнала от 4 до 20 мА,

% диапазона воспроизведения;

L_max,   - максимальное и минимальное значения диапазона измерений расстояния до поверхности

L_min        продукта (уровня) соответственно, мм.

Наименование характеристики

Значение

Напряжение питания постоянного тока, В

от 15 до 30

Выходной сигнал

от 4 до 20 мА, HART

Параметры измеряемой среды:

• - температура, °С

• - избыточное давление, МПа

от -40 до +250¹⁾ от -0,1 до 4,0

Условия эксплуатации:

• - температура окружающей среды, °С²⁾

• - относительная влажность, %, не более

• - атмосферное давление, кПа

от -40 до +70

95

от 84,0 до 106,7

Длина ЧЭ, мм, не более:

• - TRG8021, TRG8022, TRG8024

• - TRG8023, TRG8025

6000

30000

Габаритные размеры ЭБ, мм, не более:

• - длина

• - ширина

• - высота

150

98

150

Масса ЭБ, кг, не более

2,5

Средний срок службы, лет, не менее

10

Средняя наработка на отказ, ч, не менее

60000

Маркировка взрывозащиты

0Ex iaIIC T1...T5/T6 Ga X, Ex ia IIIC T85C Da X,

1Ex db ia [ia Ga]IIC T1.T5/T6 Gb X,

Ex tb IIIC T100C/T85C Db X

Степень защиты, обеспечиваемая оболочкой (код IP)

IP67

• ¹⁾ Указан максимальный диапазон изменений температуры измеряемой среды. Фактические значения указываются в паспорте.

• ²⁾ Работоспособность дисплея обеспечивается при температуре окружающей среды от минус 20 °С до 70 °С. Воздействие температуры окружающей среды от минус 40 °С до минус 20 °С не приводит к повреждению дисплея, при этом показания индикатора могут быть нечитаемыми, частота его обновлений снижается.
