Номер по Госреестру СИ: 91462-24
91462-24 Системы мониторинга частоты вращения
(НМ)
Назначение средства измерений:
Системы мониторинга частоты вращения HM (далее - системы) предназначены для измерений (мониторинга) частоты вращения валов и защиты промышленного оборудования, таких, как турбин, насосов, вентиляторов.

Внешний вид.
Системы мониторинга частоты вращения
Рисунок № 1

Внешний вид.
Системы мониторинга частоты вращения
Рисунок № 2

Внешний вид.
Системы мониторинга частоты вращения
Рисунок № 3

Внешний вид.
Системы мониторинга частоты вращения
Рисунок № 4

Внешний вид.
Системы мониторинга частоты вращения
Рисунок № 5

Внешний вид.
Системы мониторинга частоты вращения
Рисунок № 6

Внешний вид.
Системы мониторинга частоты вращения
Рисунок № 7

Внешний вид.
Системы мониторинга частоты вращения
Рисунок № 8

Внешний вид.
Системы мониторинга частоты вращения
Рисунок № 9

Внешний вид.
Системы мониторинга частоты вращения
Рисунок № 10
Программное обеспечение
В состав вторичных измерительных блоков входит микроконтроллер, который имеет программное обеспечение (далее - ПО), выполняющее следующие функции:
-
• цифровая обработка сигнала;
-
• вычисление и цифровая индикация уровня частоты вращения;
-
• формирование дискретных сигналов управления при превышении
предупредительных и аварийных значений уставок уровня частоты вращения;
-
• формирование цифровых выходных сигналов.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
HM1000B (HM2000B) |
|
Номер версии (идентификационный номер) ПО |
Не ниже V2.0 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта методом печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации «Системы мониторинга частоты вращения HM. Руководство по эксплуатации» раздел № 1.3 «методы измерений».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 сентября 2022 г. № 2183 «Об утверждении государственной поверочной схемы для средств измерений угловой скорости и частоты вращения».
ПравообладательJiangyin Xinhe Electrical Power Instrument Co., Ltd., Китай
Адрес: No.8, Xiqiao Road, Chengjiang Street, Jiangyin City, Jiangsu Province, Китай
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия систем основан на сборе и преобразовании физических параметров контролируемого оборудования в электрический сигнал с помощью первичных измерительных преобразователей, дальнейшей его обработке вторичным измерительным блоком, сравнении полученных значений с установленными уровнями срабатывания (уставками).
Системы состоят из вторичного измерительного блока HM и первичных измерительных преобразователей.
Вторичные измерительные блоки HM выпускаются в следующих модификациях HM1051B, HM1052B, HM1053B, HM1056B, HM1051B-1, HM1051FG, HM1051BG, HM2052B и HM2056B.
Вторичные измерительные блоки отличаются между собой количеством измерительных каналов, номенклатурой и типом подключаемых первичных измерительных преобразователей, диапазонами измерений.
В качестве первичных измерительных преобразователей, входящих в состав системы, выступают преобразователи вихретоковые HS-1, преобразователи частоты вращения HS-3 и HS-4 изготавливаемых Jiangyin Xinhe Electrical Power Instrument Co., Ltd., Китай, которые подключаются к вторичным измерительным блокам.
К вторичным измерительным блокам HM1051B, HM1052B, HM1053B, HM2052B могут подключаться следующие первичные измерительные преобразователи: преобразователи вихретоковые HS-1, преобразователи частоты вращения HS-3 и HS-4.
К вторичным измерительным блокам HM1056B, HM1051FG и HM2056B могут подключаться следующие первичные измерительные преобразователи: преобразователи частоты вращения HS-4.
К вторичным измерительным блокам HM1051B-1 могут подключаться следующие первичные измерительные преобразователи: преобразователи вихретоковые HS-1.
К вторичным измерительным блокам HM1051BG могут подключаться следующие первичные измерительные преобразователи: преобразователи частоты вращения HS-3.
Вторичные измерительные блоки имеют выходные унифицированные токовые сигнал от 4 до 20 мА или от 0 до 10 мА, которые настраиваются пропорционально диапазону измерений частоты вращения.
Вторичные измерительные блоки и первичные измерительные преобразователи имеют свои заводские номера.
Общий заводской номер системы соответствует заводскому номеру вторичного измерительного блока. Общая модификация системы соответствует модификации вторичного измерительного блока.
Заводской номер вторичного измерительного блока наносится на корпус в виде наклейки в формате буквенно-цифрового обозначения.
Заводские номера преобразователей частоты вращения HS-3 и HS-4 со встроенным соединительным кабелем наносится на кабель методом наклейки под прозрачную термоусадку, в формате буквенно-цифрового обозначения.

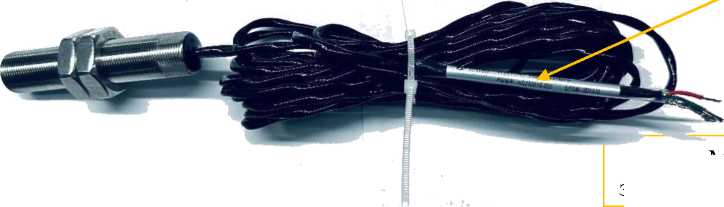

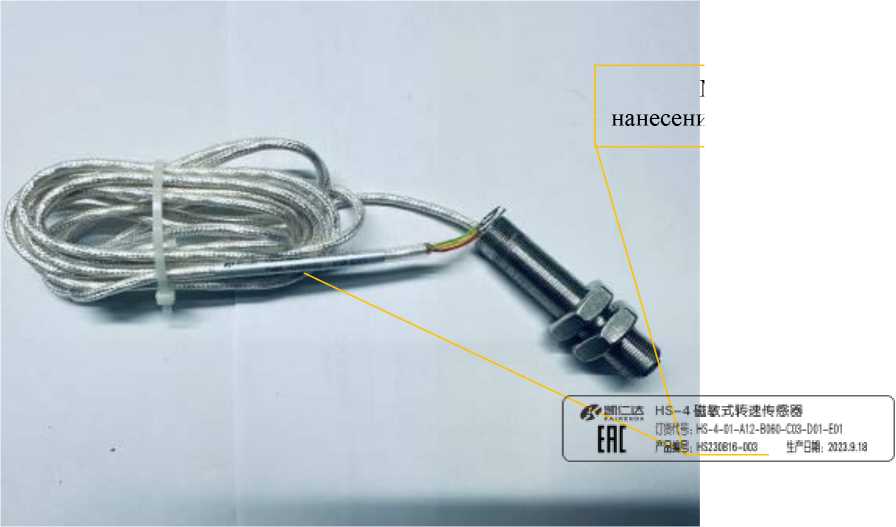

Заводские номера преобразователей частоты вращения HS-3 и HS-4 с разъемом для подключения соединительного кабеля наносятся на корпус преобразователя методом гравировки, формате буквенно-цифрового обозначения.

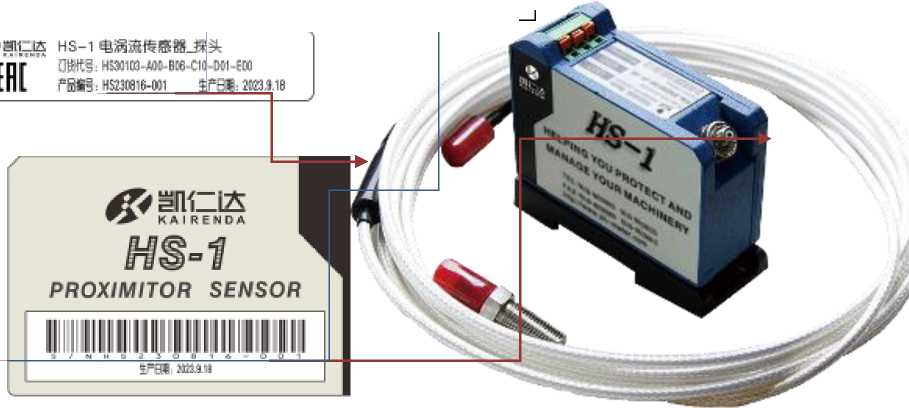

Преобразователи вихретоковые HS-1 состоят из проксиметра и вихретокового датчика, имеющие свои заводские номера. Заводской номер проксиметра наносится на боковой поверхности корпуса проксиметра в формате буквенно-цифрового обозначения. Заводской номер вихретокового датчика наносится на соединительный провод в виде наклейки помещенную под прозрачную термоусадку.
Пломбирование систем не предусмотрено.
Нанесение знака поверки на системы не предусмотрено.

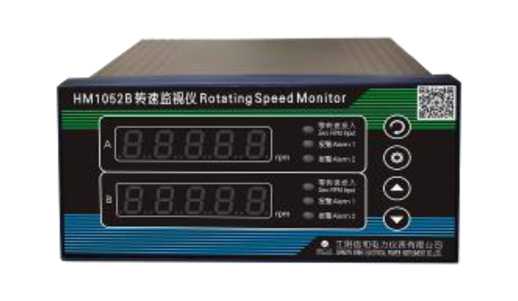

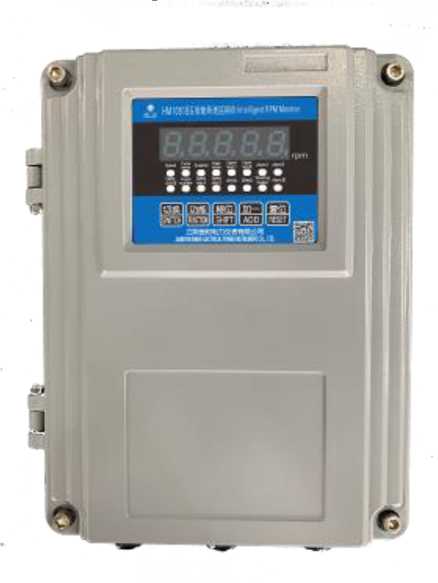

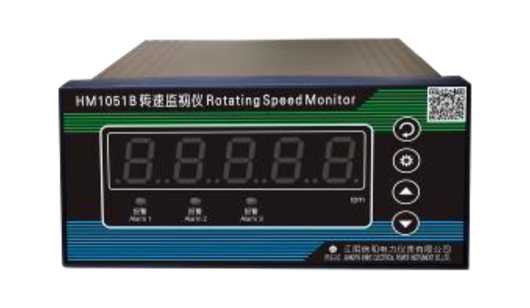

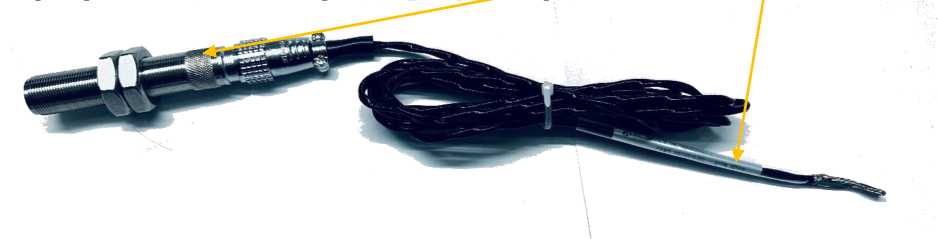

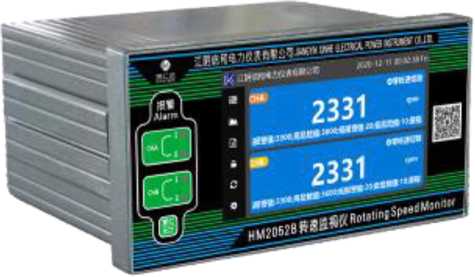

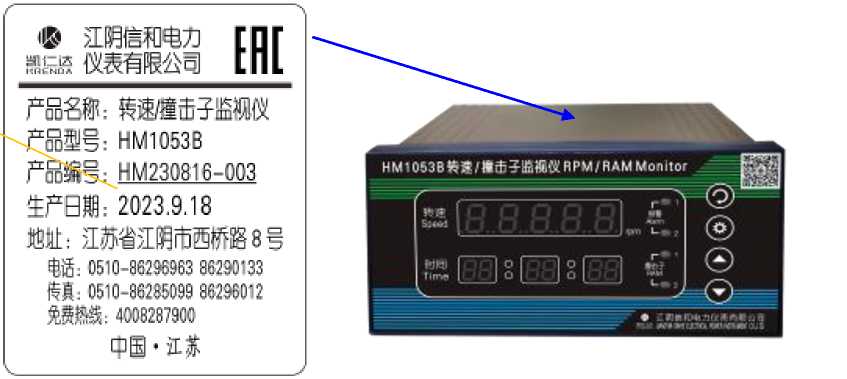

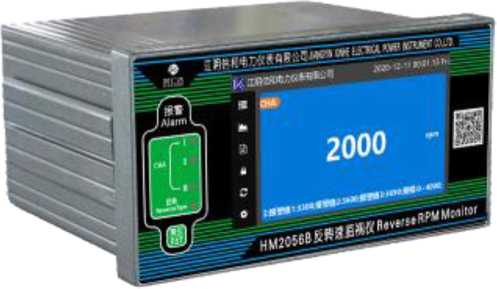

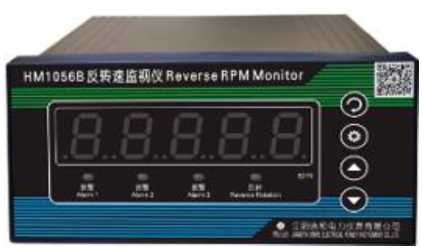

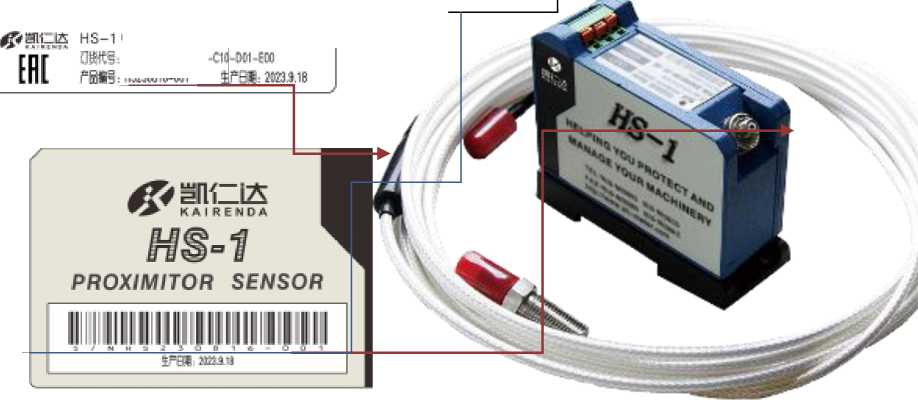

Общий вид вторичных измерительных блоков из состава системы и места нанесения заводского номера приведены на рисунке 1. Общий вид преобразователей частоты вращения HS-3 и HS-4 из состава системы и место нанесения заводского номера приведены на рисунке 2. Общий вид преобразователей вихретоковых HS-1 из состава системы и место нанесения заводского номера приведен на рисунке 3.
Модификации HM1056B
Модификация HM1052B
Модификации HM1051B и HM1051B-1
Место нанесения заводского
^fooi§: HM10S3B
Fod^S; НМ23О816-003
4РВЙ: 2023.9.18W:
рей: озю-аеашз вкяизз£К: C51O-0KS5OS9 06296012
Я»: 4008287900
cpi*U-.._______________________________________________________J

Модификации HM1053B

Модификация HM2052B
Модификация HM2056B
Рисунок 1 - Общий вид вторичных измерительных блоков из состава системы и места нанесения заводского номера
[ПГ' ' 36Ht?.H>S-0l-Si1T
[III ffisg: нызии-м ^ГВИяели
Место нанесения
заводского номера
преобразователей частоты вращения HS-3 со встроенным соединительным кабелем
преобразователей частоты вращения HS-3 с разъемом

Место
нанесения

(ряов HS.-4E«d№M1KB
[ПГ П®И; ИЗ-4-*1-Ли-ВИ*-ЯЗ-М1-ВИ
[HL >K!!K1fi.KB 1Л“Й. M3J.9.I3

преобразователей частоты вращения HS-4 со встроенным соединительным кабелем
Рисунок 2 - Общий вид преобразователей частоты вращения HS-3 и HS-4 из состава системы и места нанесения заводского номера
Место нанесения заводского
номера
Рисунок 3 - Общий вид преобразователей вихретоковых HS-1 из состава системы и места нанесения заводского номера


Таблица 2 - Метрологические характеристики системы частоты вращения HM
|
Наименование характеристики |
Значение |
|
Максимальный настраиваемый диапазон измерений частоты вращения, об/мин:
|
1-99999 от 6000/n до 99999 1-99999 где n - число зубьев шестерни |
|
Пределы допускаемой абсолютной погрешности измерений частоты вращения по блоку индикации, об/мин |
±(1+0,0002-N), где N -измеренное значение частоты вращения |
|
Унифицированные выходные сигналы по постоянному току, мА |
от 0 до 10 от 4 до 20 |
|
Пределы допускаемой приведенной погрешности преобразования частоты вращения в унифицированный токовый сигнал, % |
±1 |
Таблица 3 - Технические характеристики систем
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов подключаемых к вторичным измерительным блокам:
HM1051BG, HM1053B
HM1056B, HM1051FG |
1 2 |
|
Коэффициент передачи (программируемое число зубьев шестерни п) |
от 1 до 200 |
|
Напряжение питания переменного тока с частотой 50±0,5 Гц, В
|
от 85 до 264 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С |
от +15 до +25 |
|
Условия эксплуатации: диапазон рабочих температур окружающей среды, оС
|
от 0 до +50 от -55 до +120 от -55 до +80 от -55 до +70 от -55 до +150 |
|
Габаритные размеры (высотахдлинахширина), мм, не более
|
80х160х136 84x160x137 290x190x92 080x400 |
|
Наименование характеристики |
Значение |
|
Количество измерительных каналов подключаемых к вторичным | |
|
измерительным блокам: | |
|
- вторичные измерительные блоки HM1051B-1, HM1051B, | |
|
HM1051BG, HM1053B |
1 |
|
- вторичные измерительные блоки HM1052B, HM2052B, | |
|
HM1056B, HM1051FG |
2 |
|
Коэффициент передачи (программируемое число зубьев шестерни | |
|
п) |
от 1 до 200 |
|
- проксиметр преобразователя вихретокового HS-1 |
080x400 |
|
- датчик преобразователя вихретокового HS-1 |
78x61x67 |
|
080x400 | |
|
Масса, кг, не более | |
|
- вторичных измерительных блоков |
3,5 |
|
- преобразователей частоты вращения HS-3 без удлинительного | |
|
кабеля |
1 |
|
- преобразователей частоты вращения HS-4 без удлинительного | |
|
кабеля |
1 |
|
- преобразователей вихретоковых HS-1 без удлинительного | |
|
кабеля |
1 |
