Номер по Госреестру СИ: 92317-24
92317-24 Преобразователи вихретоковые
(HS-1)
Назначение средства измерений:
Преобразователи вихретоковые HS-1 (далее - преобразователи) предназначены для измерений перемещения (осевого смещения), виброперемещения, и частоты вращения.

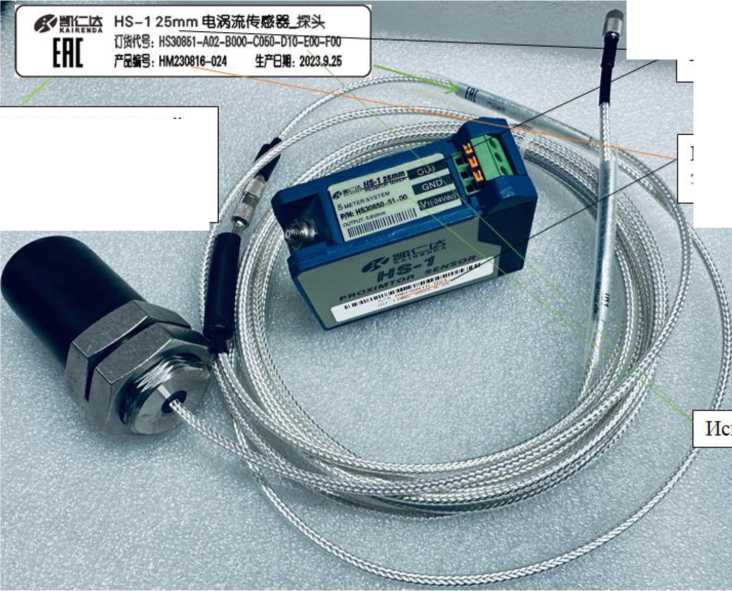

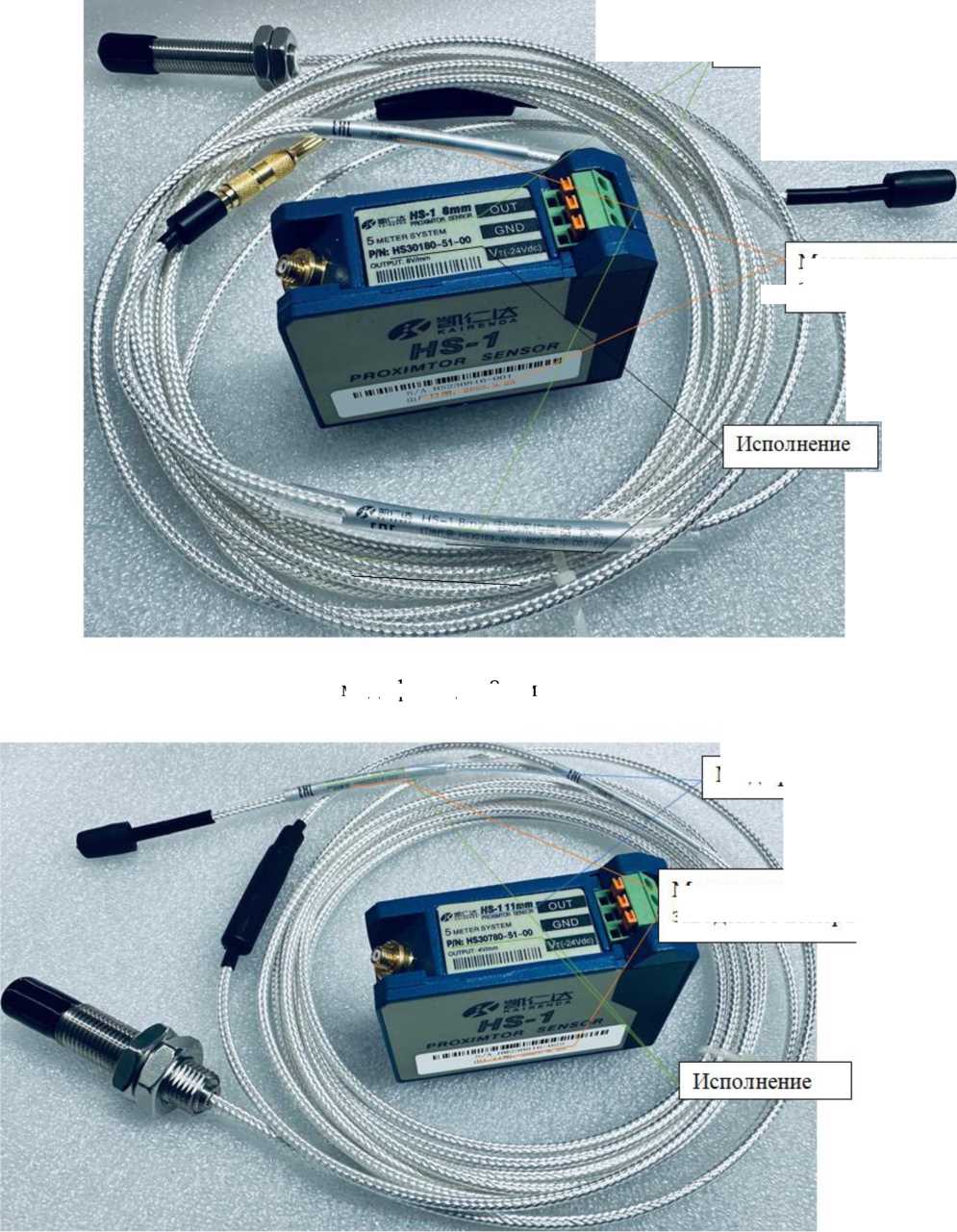

Внешний вид.
Преобразователи вихретоковые
Рисунок № 1
Внешний вид.
Преобразователи вихретоковые
Рисунок № 2
Общие сведения
Дата публикации - 11.06.2024
Срок свидетельства - 10.06.2029
Номер записи - 194170
ID в реестре СИ - 1416898
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Jiangyin Xinhe Electrical Power Instrument Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1391 от 2024.06.10 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Преобразователи вихретоковые (HS-1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Jiangyin Xinhe Electrical Power Instrument Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91462-24 28.02.2029 |
Системы мониторинга частоты вращения, НМ Jiangyin Xinhe Electrical Power Instrument Co., Ltd. (КИТАЙ ) |
ОТ МП |
3 года |
|
92317-24 10.06.2029 |
Преобразователи вихретоковые, HS-1 Jiangyin Xinhe Electrical Power Instrument Co., Ltd. (КИТАЙ ) |
ОТ МП |
3 года |
|
92376-24 17.06.2029 |
Установки мониторинга и защиты, 8000H Jiangyin Xinhe Electrical Power Instrument Co., Ltd. (КИТАЙ ) |
ОТ МП |
3 года |
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Кто поверяет Преобразователи вихретоковые (HS-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Преобразователи вихретоковые (HS-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом печати или наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 5 «Методы измерений» руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Росстандарта от 1 сентября 2022 г. № 2183 «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения».
ПравообладательJiangyin Xinhe Electrical Power Instrument Co., Ltd., Китай
Адрес: No.8, Xiqiao Road, Chengjiang Street, Jiangyin City, Jiangsu Province, Китай
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: (495) 437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния между чувствительным элементом датчика и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения.
Конструктивно преобразователи состоят из датчика, генератора гармонических колебаний (проксиметра) и соединительного кабеля. Датчик питается высокочастотным напряжением от проксиметра. Измерение виброперемещения происходит без механического контакта преобразователя с контролируемым объектом. Датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.
Преобразователи вихретоковые HS-1 выпускаются в модификациях 8, 11 и 25 мм, которые отличаются параметрами измерений и диапазонами измерений.
Датчики из состава преобразователей вихретоковых HS-1 модификации 8 мм
впускаются в следующих исполнениях:
HS30101-AXXX-BXXX-CXX-DXX-EXX
HS30102-AXXX-BXXX-CXX-DXX-EXX
где: AXXX- длина без резьбы (принимает следующие значения от 000 до 110), BXXX-длина корпуса (принимает следующие значения от 008 до 118), CXX - длина совместно с кабелем (принимает следующие значения: 05, 10, 50, 90), DXX - разъем и тип кабеля (принимает следующие значения: 00, 01, 02), EXX - взрывозащита (принимает следующие значения 00 или 05).
HS30103- AXXX-BXXX -CXX-DXX-EXX
HS30104- AXXX-BXXX -CXX-DXX-EXX
где: AXXX- длина без резьбы (принимает следующие значения от 000 до 280), BXXX-длина корпуса (принимает следующие значения от 020 до 300), CXX - длина совместно с кабелем (принимает следующие значения: 05, 10, 50, 90), DXX - разъем и тип кабеля (принимает следующие значения: 00, 01, 02), EXX - взрывозащита (принимает следующие значения 00 или 05).
HS30105-02-12 -CXX-DXX-EXX
HS30106-05-30 -CXX-DXX-EXX
где: CXX - длина совместно с кабелем (принимает следующие значения: 05, 10, 50, 90), DXX - разъем и тип кабеля (принимает следующие значения: 00, 01, 02), EXX - взрывозащита (принимает следующие значения 00 или 05).
HS30140-AXXX-BXX-CXX-DXX
HS30141-AXXX-BXX-CXX-DXX
где: AXXX- длина без резьбы (принимает следующие значения от 008 до 118), BXX-длина совместно с кабелем (принимает следующие значения: 05, 10, 50, 90), CXX - разъем и тип кабеля (принимает следующие значения: 00, 01, 02), DXX - взрывозащита (принимает следующие значения 00 или 05).
Генератор гармонических колебаний (проксиметр) из состава преобразователей вихретоковых HS-1 модификации 8 мм впускаются в следующих исполнениях:
HS30180-AXX-BXX
где: AXX - общая длина кабеля и способ монтажа (принимает следующие значения: 50, 51, 52, 90, 91, 92), BXX - взрывозащита (принимает следующие значения 00 или 05).
Соединительный кабель из состава преобразователей вихретоковых HS-1
модификации 8 мм выпускаются в следующих исполнениях: HS30130-AXXX-BXX-CXX
где: AXXX - длина кабеля (принимает следующие значения: 040, 045, 080, 085), BXX -исполнение кабеля (принимает следующие значения: 00, 01, 02, 03), CXX - взрывозащита (принимает следующие значения 00 или 05).
Датчики из состава преобразователей вихретоковых HS-1 модификации 11 мм выпускаются в следующих исполнениях:
HS30701-AXXX-BXXX-CXX-DXX-EXX
HS30702-AXXX-BXXX-CXX-DXX-EXX
HS30707-AXXX-BXXX-CXX-DXX-EXX HS30708-AXXX-BXXX-CXX-DXX-EXX
где: АХХХ - длина без резьбы (принимает следующие значения от 000 до 110), BXXX-длина корпуса (принимает следующие значения от 010 до 118), CXX - длина совместно с кабелем (принимает следующие значения: 10, 50, 90), DXX - разъем и тип кабеля (принимает следующие значения: 00, 01, 02), EXX - взрывозащита (принимает следующие значения 00 или 05).
HS30703-AXXX-BXXX-CXX-DXX-EXX
HS30704-AXXX-BXXX-CXX-DXX-EXX
HS30709-AXXX-BXXX-CXX-DXX-EXX HS30710-AXXX-BXXX-CXX-DXX-EXX где: АХХХ - длина без резьбы (принимает следующие значения от 000 до 280), BXXX-длина корпуса (принимает следующие значения от 026 до 300), CXX - длина совместно с кабелем (принимает следующие значения: 10, 50, 90), DXX - разъем и тип кабеля (принимает следующие значения: 00, 01, 02), EXX - взрывозащита (принимает следующие значения 00 или 05).
HS30705-02-18-CXX-DXX-EXX
HS30706-005-046-CXX-DXX-EXX
где: CXX - длина совместно с кабелем (принимает следующие значения: 10, 50, 90), DXX - разъем и тип кабеля (принимает следующие значения: 00, 01, 02), EXX - взрывозащита (принимает следующие значения 00 или 05).
Генератор гармонических колебаний (проксиметр) из состава преобразователей вихретоковых HS-1 модификации 11 мм впускаются в следующих исполнениях:
HS30780-AXX-BXX
где: AXX - общая длина кабеля и способ монтажа (принимает следующие значения: 50, 51, 52, 90, 91, 92), BXX - взрывозащита (принимает следующие значения 00 или 05).
Соединительный кабель из состава преобразователей вихретоковых HS-1
модификации 11 мм выпускаются в следующих исполнениях: HS30730-AXXX-BXX-CXX значения: 040, 080), BXX -02, 03), CXX - взрывозащита
где: AXXX - длина кабеля (принимает следующие исполнение кабеля (принимает следующие значения: 00, 01, (принимает следующие значения 00 или 05).
HS-1 модификации 25 мм
Датчики из состава преобразователей вихретоковых впускаются в следующих исполнениях:
HS30851-AXX-BXXX-CXXX-DXX-EXX-FXX
где: AXX- корпус датчика (принимает следующие значения: 01, 02, 03, 04, 05, 06, 07, 08) BXXX - длина без резьбы (в дюйм: 000 до 110; в мм: 000 до 280), CXXX - длина корпуса (в дюйм: 010 до 118; в мм: 026 до 300), DXX - длина совместно с кабелем (принимает следующие значения: 10, 50, 90), EXX - защищенное исполнение ((принимает следующие значения: 00, 01), FXX - взрывозащита (принимает следующие значения 00 или 05).
Генератор гармонических колебаний (проксиметр) из состава преобразователей вихретоковых HS-1 модификации 25 мм впускаются в следующих исполнениях:
HS30850-AXX-BXX
где: AXX - общая длина кабеля и тип монтажа (принимает следующие значения: 50, 51, 52, 90, 91, 92), BXX - взрывозащита (принимает следующие значения 00 или 05).
Соединительный кабель из состава преобразователей вихретоковых HS-1
модификации 25 мм выпускаются в следующих исполнениях: HS30854-AXXX-BXX-CXX
080), BXX -
взрывозащита
где: AXXX - длина кабеля (принимает следующие значения: 040, исполнение кабеля (принимает следующие значения: 00, 01, 02, 03), CXX -(принимает следующие значения 00 или 05).
на генератор гармонических колебаний (проксиметр), на кабель датчика и соединительный кабель. Заводские (серийные) номера преобразователей в буквенно-цифровом формате корпус генератора гармонических колебаний (проксиметра) методом наклейки датчика и соединительного кабеля методом наклейки, помещенной под термоусадку. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид преобразователей вихретоковых HS-1, место нанесения заводского номера, модификации и исполнения представлены на рисунке 1. Пломбирование преобразователей не предусмотрено.
Заводской номер преобразователей вихретоковых HS-1 наносится
наносятся на и на кабель прозрачную
Всего листов
Модификация
модификации 8 мм
J?'
модификации 11 мм
Место нанесения
■;.-’i заводского номера
Модификация
Место нанесения заводского номера
Общий вид маркировочной таблички на кабеле датчика с указанием заводского номера и исполнения дат^ппса
f;
Место нанесения заводского номера
Модификация ■
—
модификации 25 мм
Рисунок 1 - Общий вид преобразователей вихретоковых HS-1 и место нанесения заводского номера
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Преобразователь вихретоковый |
HS-1 |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значения характеристики для модификаций: | ||
|
8 мм |
11 мм |
25 мм | |
|
Номинальное значение коэффициента преобразования, В/мм |
8 |
4 |
0,8 |
|
Пределы отклонения действительного значения коэффициента преобразования от номинального значения, % |
±10 |
±10 |
±10 |
|
Диапазон рабочих частот, Гц |
от 0 до 10000 |
- |
- |
|
Диапазоны измерений перемещения, мм |
от 0,5 до 2,5 |
от 1,2 до 5,2 |
от 2,8 до 15,5 |
|
Пределы допускаемой основной относительной погрешности измерений перемещения, % |
±6 |
±8 |
±10 |
|
Диапазоны измерений размаха виброперемещения, мкм |
от 1 до 1000 | ||
таблицы 1 -
|
Наименование характеристики |
Значения характеристики для модификаций: | ||
|
8 мм |
11 мм |
25 мм | |
|
Нелинейность амплитудной характеристики,% |
±2 | ||
|
Неравномерность частотной характеристики при измерении виброперемещения в диапазоне частот от 0,1 до 1000 Гц, % |
±10 | ||
|
Диапазон измерений частоты вращения, об/мин |
от 1 до 60000 |
от 1 до 60000 | |
|
Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин |
±(1+N-0,0002), N - заданное значение частоты вращения |
±(1+N-0,0002), N - заданное значение частоты вращения | |
|
Пределы допускаемого дополнительного отклонения коэффициента преобразования от номинального значения при изменении температуры окружающей среды, % |
±10 | ||
|
Пределы допускаемой дополнительной относительной погрешности измерений перемещения при изменении температуры окружающей среды, %/°С |
±0,05 | ||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Условия эксплуатации:
|
от -55 до +150 |
|
- проксиметра |
от -55 до +70 |
|
- соединительного кабеля |
от -55 до +150 |
|
Максимальные габаритные размеры, мм, не более: - проксиметра (длина^высота^ширина) |
78x61x67 |
|
- датчика (диаметрхдлина) |
80x400 |
|
Максимальная масса, кг, не более: - проксиметра |
1 |
|
- датчика |
1 |
|
Маркировка взрывозащиты (для взрывозащищенного исполнения преобразователей вихретоковых HS-1) |
0Ex ia IIC T6 Ga |
