Номер по Госреестру СИ: 91559-24
91559-24 Твердомеры Виккерса
(МН)
Назначение средства измерений:
Твердомеры Виккерса МН (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Виккерса в соответствии с пунктом 3 ГОСТ Р ИСО 6507-1-2007.

Внешний вид.
Твердомеры Виккерса
Рисунок № 1

Внешний вид.
Твердомеры Виккерса
Рисунок № 2

Внешний вид.
Твердомеры Виккерса
Рисунок № 3
Программное обеспечение
Программное обеспечение (далее - ПО) твердомеров является метрологически значимым и используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
ПО является неизменным, возможность несанкционированного влияния на программное обеспечение и измерительную информацию отсутствует.
Влияние ПО твердомеров учтено при нормировании метрологических характеристик.
Внешнее ПО, устанавливаемое на персональный компьютер, не влияет на метрологические характеристики твердомеров.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
|
Таблица 2 - Идентификационные данные внешнего ' |
ПО | |
|
Идентификационные данные (признаки) |
Значение * | |
|
Идентификационное наименование ПО |
Thixomet Pro, Thixomet MHT |
Hardness tester |
|
Номер версии (идентификационный номер) ПО |
не ниже v. 3.000 |
не ниже v. 1.000 |
|
Цифровой идентификатор ПО (контрольная сумма |
- |
- |
|
* В соответствии с заказом | ||
Знак утверждения типа
Знак утверждения типананосится на корпус твердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе MH - 01 РЭ «Твердомеры Виккерса МН. Руководство
по эксплуатации», глава 5 «Использование твердомера».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1. Метод измерения;
ГОСТ 8.063-2012 ГСИ. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса;
ТУ 26.51.62-010-03314874 - 2023 «Твердомеры Виккерса МН. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «РЕГАРД» (ООО «РЕГАРД»)
ИНН 7447263154
Юридический адрес: 454020, Челябинская обл., г. Челябинск, ул. Энтузиастов, д. 32А, оф. 7
Испытательный центр
Федеральное государственное унитарное предприятия «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
К данному типу твердомеров относятся твердомеры, выпускаемые под товарным знаком «CRAFTEST».
Принцип действия твердомера основан на статическом вдавливании наконечника -алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка.
Конструктивно твердомеры имеют металлический корпус и состоят из устройства приложения нагрузки и измерительного устройства.
Твердомеры выпускаются в четырех сериях: МН-5, МН-10, МН-30 и МН-50, отличающихся между собой диапазоном испытательных нагрузок.
Каждая серия твердомеров выпускается в десяти исполнениях:
MH-5V, MH-5VP, MH-5VPT, MH-5WPT, MH-5SPT, MH-5VA, MH-5VPA, MH-5VPTA, MH-5WPTA, MH-5SPTA;
MH-10V, MH-10VP, MH-10VPT, MH-10WPT, MH-10SPT, MH-10VA, MH-10VPA, MH-10VPTA, MH-10WPTA, MH-10SPTA;
MH-30V, MH-30VP, MH-30VPT, MH-30WPT, MH-30SPT, MH-30VA, MH-30VPA, MH-30VPTA, MH-30WPTA, MH-30SPTA;
MH-50V, MH-50VP, MH-50VPT, MH-50WPT, MH-50SPT, MH-50VA, MH-50VPA, MH-50VPTA, MH-50WPTA, MH-50SPTA,
Таблица 1 - Символы в обозначении исполнений и соответствующие им опции, поддерживаемые в твердомерах
|
Наличие опций в модификации твердомера |
Символ |
|
Стандартный экран управления |
V |
|
Увеличенный экран управления |
W |
|
Сенсорный экран управления |
S |
|
Наличие встроенного принтера |
Р |
|
Наличие автоматической турели |
Т |
|
Наличие цифровой камеры, внешнего программного обеспечения |
А |
Общий вид твердомеров с указанием места нанесения знака утверждения типа приведён на рисунках 1-3.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на маркировочную табличку из полимерного материала, закрепленную в месте, указанном на рисунках 1 - 3.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на твердомеры не предусмотрено.
Место нанесения

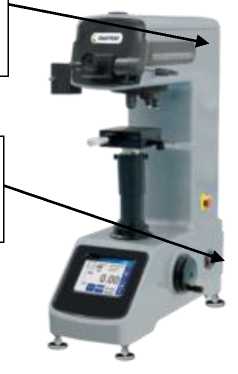

Рисунок 1 - Общий вид твердомеров Виккерса
MH-5WPT, MH-10WPT,
MH-30WPT, MH-50WPT
MH-5WPTA, MH-10WPTA, MH-30WPTA, MH-50WPTA
знака утверждения типа
Место нанесения маркировочной таблички
Рисунок 2 - Общий вид твердомеров Виккерса
MH-5SPT, MH-5SPTA,
MH-10SPT, MH-10SPTA,
MH-30SPT, MH-30SPTA,
MH-50SPT, MH-50SPTA
Место нанесения знака утверждения типа
Место нанесения маркировочной таблички

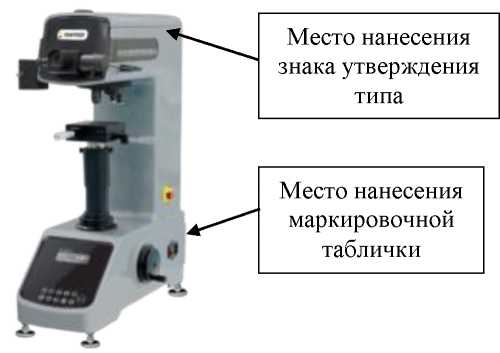

Рисунок 3 - Общий вид твердомеров Виккерса
MH-5V, MH-5VP, MH-5VPT, MH-10V, MH-10VP, MH-10VPT,
MH-30V, MH-30VP, MH-30VPT, MH-50V, MH-50VP, MH-50VPT MH-5VA, MH-5VPA, MH-5VPTA, MH-10VA, MH-10VPA, MH-10VPTA, MH-30VA, MH-30VPA, MH-30VPTA, MH-50VA, MH-50VPA, MH-50VPTA
Таблица 7 - Комплектность твердомеров
|
Наименование |
Обозначение |
Количество |
|
Твердомер Виккерса |
MH-5 или МН-10, или МН-30, или МН-50 |
1 шт. |
|
Персональный компьютер * |
- |
1 шт. |
|
Внешнее программное обеспечение * |
- |
1 шт. |
|
Цифровая камера* |
- |
1 шт. |
|
Принадлежности |
- |
1 комплект |
|
Руководство по эксплуатации |
MH - 01 РЭ |
1 экз. |
|
* В соответствии с заказом | ||
Таблица 3 - Метрологические характеристики испытательных нагрузок по шкалам Виккерса
|
Серия твердомеров |
Испытательные нагрузки, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % |
|
MH-5 |
1,961; 2,942; 4,903; 9,807; 19,61; 49,03 | |
|
MH-10 |
2,942; 4,903; 9,807; 19,61; 49,03; 98,07 |
+1,0 |
|
MH-30 |
4,903; 9,807; 19,61; 49,03; 98,07; 196,1; 294,2 | |
|
MH-50 |
9,807; 19,61; 49,03; 98,07; 196,1; 294,2; 490,3 |
Таблица 4 - Диапазоны измерений твердости по шкалам Виккерса
|
Шкалы Виккерса |
Диапазон измерений твердости HV |
|
HV 0,2; HV 0,3 |
от 50 до 1000 |
|
HV 0,5; HV 1; HV 2; HV 5; HV 10; HV 20; HV 30; HV 50 |
от 50 до 1500 |
Таблица 5 - Метрологические характеристики твердомеров по шкалам Виккерса
|
Обозначение шкалы твёрдости |
Диапазон измерений твёрдости |
HV | |||||||
|
от 50 до 125 включ. |
св. 125 до 175 включ. |
св. 175 до 225 включ. |
св. 225 до 275 включ. |
св. 275 до 325 включ. |
св. 325 до 375 включ. |
св. 375 до 425 включ. |
св. 425 до 475 включ. |
св. 475 до 525 включ. | |
|
Пределы допускаемой абсолютной погрешности твердомеров HV, (±) | |||||||||
|
HV 0,2 |
4 |
8 |
12 |
18 |
24 |
30 |
36 |
43 |
50 |
|
HV0,3 |
4 |
7 |
10 |
14 |
18 |
23 |
28 |
34 |
40 |
|
HV0,5 |
3 |
7 |
10 |
13 |
15 |
19 |
24 |
27 |
30 |
|
HV1 |
3 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
25 |
|
HV2 |
3 |
5 |
6 |
8 |
9 |
12 |
16 |
18 |
20 |
|
HV5 |
3 |
5 |
6 |
8 |
9 |
11 |
12 |
14 |
15 |
|
HV10; HV20 |
3 |
5 |
6 |
8 |
9 |
11 |
12 |
14 |
15 |
|
HV30, HV50 |
3 |
5 |
6 |
6 |
6 |
7 |
8 |
9 |
10 |
Продолжение таблицы 5
|
Обозначение |
Диапазон измерений твёрдости H |
V | ||||||||
|
шкалы |
св. 525 |
св. 575 |
св. 625 |
св. 675 |
св. 725 |
св. 775 |
св. 825 |
св. 875 |
св. 925 |
св. 1075 |
|
твёрдости |
до 575 |
до 625 |
до 675 |
до 725 |
до 775 |
до 825 |
до 875 |
до 925 |
до 1075 |
до 1500 |
|
включ. |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. | |
|
Г |
ределы допускаемой абсолютной погрешности твердомеров HV, ( |
:±) | ||||||||
|
HV0,2 |
58 |
66 |
72 |
77 |
86 |
96 |
102 |
108 |
110 |
- |
|
HV0,3 |
47 |
54 |
62 |
70 |
75 |
80 |
89 |
99 |
110 |
- |
|
HV0,5 |
36 |
42 |
46 |
49 |
56 |
64 |
68 |
72 |
90 |
142 |
|
HV1 |
28 |
30 |
32 |
35 |
42 |
48 |
51 |
54 |
60 |
77 |
|
HV2 |
22 |
24 |
26 |
28 |
30 |
32 |
38 |
45 |
50 |
77 |
|
HV5 |
17 |
18 |
20 |
21 |
23 |
24 |
26 |
27 |
40 |
52 |
|
HV10; HV20 |
17 |
18 |
20 |
21 |
23 |
24 |
26 |
27 |
30 |
39 |
|
HV30, HV50 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
20 |
26 |
П р и м е ч а н и е - метрологические характеристики действительны для 5 измерений
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации | |
|
температура окружающего воздуха, °С |
от +15 до +35 |
|
относительная влажность окружающего воздуха, %, не более |
80 |
|
Параметры электрического питания | |
|
напряжение переменного тока, В |
от 207 до 253 |
|
частота переменного тока, Гц |
от 49,5 до 50,5 |
|
Габаритные размеры, мм, не более | |
|
длина |
500 |
|
ширина |
380 |
|
высота |
700 |
|
Масса, кг, не более |
55 |
|
Г р и м е ч а н и е - возможна индикация результатов измерений твердости по шкале HV 3 | |
